역류방지 밸브 (슬라이딩링, 잠금링, 마모비교)

잠금링(Locking Ring) 방식이 밀폐 성능이 더 좋다는 믿음, 저도 처음엔 그냥 받아들였습니다. 그런데 저희 공장에서 잠금링을 쓴 기계들을 분해해보니 이야기가 달랐습니다. 잠금 부위에 수지가 잔류하고, 이물질이 빠져나오지 못한 채 링 표면을 긁으면서 실린더까지 같이 갈아먹고 있었습니다. 슬라이딩링(Sliding Ring)과 잠금링, 어느 쪽이 실제로 유리한지 제가 직접 경험한 것들을 바탕으로 정리해봤습니다.



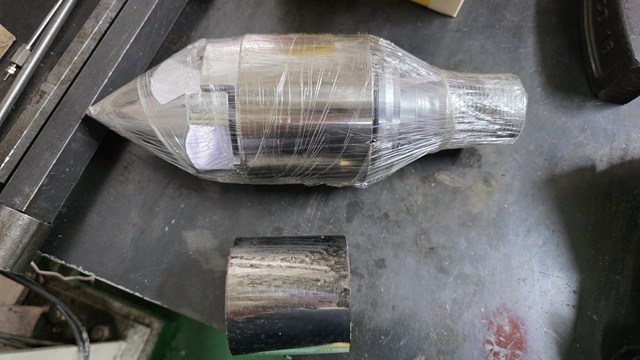

잠금링

슬라이딩링 vs 잠금링, 구조가 다르면 마모도 다르다

역류방지 밸브(non-return valve)란 용융된 플라스틱이 스크류 쪽으로 역류하지 못하도록 막아주는 장치입니다. 쉽게 말해 주사기 속 플런저 씰(plunger seal)처럼, 한 방향으로만 수지가 흐르도록 잡아두는 역할을 합니다. 사출 시 이 부위에 걸리는 압력은 최대 45,000psi(약 3,100bar)에 달하는데, 이 가혹한 조건에서 슬라이딩링과 잠금링은 작동 방식 자체가 다릅니다.

슬라이딩링은 가소화(plasticating) — 스크류가 회전하면서 수지를 녹여 계량하는 과정 — 중에 링이 스크류와 함께 회전하지 않습니다. 스크류가 돌 때 링은 그냥 뒤로 밀려나고, 사출 시에는 앞으로 슬라이딩하면서 시트와 맞닿아 밀폐가 이뤄집니다. 반면 잠금링은 가소화 중에 링이 스크류와 함께 회전합니다. 잠금 구조 덕분에 수지와 함께 섞이는 힘이 강하다는 장점이 있지만, 그 회전이 문제를 만들어냅니다.

제가 직접 분해해서 확인한 결과, 잠금링을 2,000시간 가까이 운용한 기계에서는 링 둘레에 가로로 긁힌 자국과 마모 흔적이 선명하게 남아 있었습니다. 링만 손상된 게 아니라 배럴(실린더) 내벽까지 같은 수준으로 마모가 진행돼 있었습니다. 배럴 교체는 스크류 교체보다 훨씬 큰 비용이 들기 때문에 이 부분이 특히 뼈아팠습니다.

슬라이딩링 타입에도 마모는 발생합니다. 그런데 링이 회전하지 않기 때문에 이물질이 배럴 내벽을 긁고 다니는 빈도가 훨씬 낮습니다. 제 경험상 슬라이딩링을 쓰는 일본 브랜드 기계들은 같은 사용 시간 기준으로 분해했을 때 배럴 상태가 확연히 나은 편이었습니다. 국산 기계들이 잠금링을 많이 채택하는 경향이 있는데, 체감 차이가 꽤 납니다.

• 슬라이딩링: 가소화 중 링이 회전하지 않음 → 이물에 의한 배럴 내벽 마모 위험 낮음
• 잠금링: 가소화 중 링이 스크류와 함께 회전 → 이물 혼입 시 링·배럴 동시 마모 위험
• 쿠션량(cushion) 일관성: 체크링 마모가 진행되면 역류가 늘어나 쿠션이 불안정해지고 치수 불량으로 이어짐
• 흑점 불량: 잠금 부위에 수지 잔류 → 열분해 → 흑점 발생, 슬라이딩링 대비 빈도 높음

요약: 링의 회전 여부가 배럴 마모 속도와 흑점 불량 빈도를 결정하며, 슬라이딩링이 배럴 수명 측면에서 구조적으로 유리합니다.



현장 경험으로 본 적합 용도, 그리고 제 판단

일반적으로 잠금링이 밀폐 성능이 우수하고 수명도 길다고 알려져 있지만, 제 경험상 이건 조건을 상당히 타는 이야기입니다. 잠금링이 실제로 유리한 상황이 분명히 있습니다. 안료(pigment)를 직접 투입해서 혼합해야 하는 공정이 대표적입니다. 잠금링이 스크류와 함께 회전하는 구조 덕분에 안료가 수지 안에 더 균일하게 섞입니다. 이 부분은 제가 직접 써봤는데 차이가 눈에 띄었습니다.

반면 다품종 소량생산 환경, 그러니까 색상과 수지 종류를 자주 바꿔야 하는 현장에서는 잠금링이 꽤 번거롭습니다. 잠금 이빨 구조 때문에 수지 교체나 색상 교체 시 퍼지(purge) — 이전 수지를 새 수지로 밀어내는 세정 작업 — 가 슬라이딩링보다 훨씬 더 오래 걸립니다. 저희 공장처럼 다양한 수지에 재생원료, 분쇄품까지 함께 돌리는 환경에서는 이 문제가 꽤 자주 발생합니다.

과열이 생기기 쉬운 수지, 예를 들어 열분해(degradation)에 민감한 엔지니어링 수지를 쓸 때는 잠금링을 피하는 것이 좋다고 봅니다. 잠금 부위에 수지가 고여 체류 시간이 길어지면 열분해가 촉진되고, 결국 흑점으로 불량이 터집니다. 저희 공장에서 흑점이 반복적으로 나오던 기계를 점검했더니 거의 예외 없이 잠금링 잠금 부위에 탄화된 수지가 붙어 있었습니다.

쿠션량(cushion)이란 사출 2단계, 즉 패킹 및 보압 구간이 끝났을 때 스크류가 멈춘 위치를 기준으로 남아 있는 수지의 양을 의미합니다. 역류방지 밸브의 밀폐가 불안정해지면 쏘마다 쿠션량이 달라지고, 이것이 곧 치수 산포와 중량 불균일로 이어집니다. 제가 직접 데이터를 뽑아보면 마모된 잠금링을 쓰는 기계일수록 쿠션 편차가 크게 벌어지는 경향이 있었습니다.

밀폐 성능을 높이기 위한 설계 개선 방향으로는 선단각(stepped-angle) 시트나 곡면 시트가 거론됩니다. 곡면 시트는 일반 근접결합각도 밸브 대비 약 85%의 성능 향상을 보인다는 연구 결과도 있습니다(출처: 플라스틱코리아). 다만 시트 설계가 아무리 좋아도 링 자체의 마모가 진행되면 결국 밀폐가 무너진다는 점은 변하지 않습니다.

사출성형에서 역류방지 밸브 선택이 미치는 영향을 체계적으로 정리한 자료로는 국제플라스틱기술협회(SPE)의 기술 문서도 참고할 만합니다(출처: Society of Plastics Engineers (SPE)). 현장 경험과 기술 이론을 함께 놓고 보면, 밸브 방식 하나가 기계 수명과 품질 안정성에 생각보다 훨씬 큰 영향을 준다는 걸 새삼 실감하게 됩니다.

요약: 안료 혼합 공정엔 잠금링이, 다품종 소량생산과 열분해 민감 수지에는 슬라이딩링이 적합하며, 무조건 한 가지 방식이 우월한 것은 아닙니다.



자주 묻는 질문

Q. 슬라이딩링이랑 잠금링이랑 실제 밀폐 성능 차이가 많이 나나요?

A. 신품 상태에서는 두 방식 모두 밀폐 성능에 큰 차이가 없습니다. 그런데 사용 시간이 쌓일수록 이야기가 달라집니다. 잠금링은 회전 마모로 인해 링과 배럴 사이 간극이 빠르게 벌어지면서 역류가 늘어나는 경향이 있습니다. 제 경험상 마모된 잠금링을 쓰는 기계는 쿠션량 편차가 눈에 띄게 커졌습니다.



Q. 흑점 불량이 계속 나오는데 체크링 문제일 수도 있나요?

A. 충분히 가능성 있습니다. 특히 잠금링 방식을 사용 중이라면 잠금 이빨 주변에 수지가 잔류해 탄화되는 경우가 많습니다. 저희 공장에서 흑점이 반복되던 기계를 분해했을 때 거의 매번 이 부위에서 탄화 수지가 발견됐습니다. 체크링만 교체해도 흑점이 줄어드는 경우가 실제로 있었습니다.



Q. 색상 교체가 잦은 현장이면 어떤 타입이 더 낫나요?

A. 슬라이딩링이 유리합니다. 잠금링은 잠금 이빨 구조 때문에 퍼지 시간이 더 오래 걸리고, 이전 색상이 잠금 부위에 남아 오염을 일으킬 가능성이 있습니다. 다품종 소량생산 환경에서 색상을 자주 전환해야 한다면 슬라이딩링 쪽을 선택하는 것이 작업 효율 면에서도 낫다고 봅니다.



Q. 재생원료나 분쇄품을 쓰면 체크링이 더 빨리 마모되나요?

A. 그렇습니다. 재생원료와 분쇄품에는 미용융 펠렛이나 금속 파편 같은 이물질이 섞일 가능성이 높고, 이것이 링과 시트의 결합을 방해하거나 표면을 긁습니다. 잠금링은 이 이물질이 링과 함께 회전하기 때문에 배럴 내벽까지 손상시키는 경우가 많습니다. 제가 직접 분해 확인한 결과 분쇄품 비율이 높은 기계일수록 잠금링 마모 속도가 확연히 빨랐습니다.



결론

저희 공장은 현재 전 기종에 잠금링을 쓰고 있습니다. 솔직히 이 상태를 당장 바꾸기는 현실적으로 쉽지 않습니다. 하지만 기계를 새로 도입하거나 스크류를 교체해야 하는 시점이 온다면, 다품종 소량 기종과 열분해 민감 수지를 쓰는 기종부터는 슬라이딩링으로 전환하는 것을 진지하게 고려할 생각입니다.

결국 어떤 방식이 무조건 좋다는 단답은 없습니다. 안료를 많이 쓰는 현장, 단일 수지를 대량으로 성형하는 라인이라면 잠금링도 충분히 합리적인 선택입니다. 그런데 색상 전환이 잦고 재생원료나 분쇄품을 혼용하는 환경이라면, 잠금링이 가져오는 배럴 마모와 흑점 불량 비용이 기대했던 밀폐 성능 이점을 넘어설 가능성이 높다고 봅니다. 기계를 분해하기 전까지는 안쪽이 어떤 상태인지 알 수 없다는 게 이 부품의 가장 무서운 점이기도 합니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=18573&page=3&total=197
