사출성형 자동화 (반복성, 변동성, EOAT)

로봇이 한 시간에 열 번이고 스무 번이고 같은 동작을 완벽하게 반복해줄 거라 믿었는데, 막상 라인에 붙여놓으면 다섯 사이클도 못 가서 경보가 울려대는 경험, 저도 해봤습니다. 취출로봇을 처음 도입했을 때 "이제 인력 걱정은 끝이다" 싶었는데, 정작 그 로봇 옆에 기술자가 상주하게 되더군요. 사출성형 자동화의 핵심은 결국 반복성(repeatability)이고, 그 반복성을 무너뜨리는 변동성을 어떻게 잡느냐가 전부입니다.

자동화가 흔들리는 이유 — 반복성을 깨는 변동성의 정체

서보모터가 달리면서 취출로봇의 위치 제어 수준이 완전히 달라졌습니다. 예전 에어 실린더 방식과 달리 지금은 0.1mm 단위로 정지 위치를 지정할 수 있으니, 이론상 반복성 문제는 해결된 것처럼 보입니다. 그런데 제가 직접 현장에서 겪어보니 로봇 자체보다 주변 요소들이 훨씬 자주 문제를 일으킵니다.

가장 자주 놓치는 부분이 로봇과 사출성형기 사이의 정렬 상태입니다. 로봇 손목 플레이트가 형판(platen)과 평행을 이루지 않으면, 로봇팔 끝에 붙은 툴이 금형 앞에서 비틀린 각도로 진입하게 됩니다. 여기서 형판이란 사출성형기에서 금형을 고정하는 대형 철판을 말하는데, 이 면과 로봇 손목이 정확히 평행해야 모든 움직임이 기준점에서 시작됩니다. 저는 이 정렬 점검을 예방정비(PM) 스케줄에 넣지 않으면 어느새 조금씩 틀어진다는 걸 뼈저리게 배웠습니다.

금형 수평도 마찬가지입니다. 1도만 틀어져도 300mm 거리에서 약 5mm 이상 위치 오차가 생깁니다. 그리퍼 핑거가 성형품 측면에 걸리면 취출 실패가 나고, 거기서부터 사이클 타임이 무너지기 시작합니다. 대부분 금형 장착 시 수평계로 확인한다고 하는데, 소형 금형 몇 캐비티짜리라면 그 방법이 적합할 수 있습니다. 반면 멀티 캐비티 대형 금형은 백 플레이트에 정렬 핀을 박아두고 형판 소켓에 끼워 맞추는 방식이 훨씬 확실합니다. 초기 비용이 조금 들지만, 매번 셋업 할 때마다 같은 기준점에서 시작할 수 있으니 장기적으로는 이득입니다.

변동성을 만드는 주요 원인을 정리하면 아래와 같습니다.

• 로봇 손목과 형판 사이의 정렬 불량 — 예방정비 주기에 점검 항목으로 포함해야 함
• 금형 수평 오차 — 1도 이상 틀어지면 취출 실패 가능성 급증
• EOAT 부착 시 매번 달라지는 기준점 — 신속분리(quick-change) 시스템 미사용 시 반복 오차 누적
• 에어·진공 튜브 배선 엉킴 — 로봇 동작 경로를 불규칙하게 간섭

요약: 반복성을 깨는 변동성의 원인은 로봇 자체보다 정렬 불량, 수평 오차, 배선 엉킴 등 주변 요소에서 더 자주 발생한다.



EOAT가 핵심이다 — 툴링 설계가 자동화 품질을 결정한다

EOAT(End-of-Arm Tooling)란 로봇팔 맨 끝에 장착되어 실제로 성형품을 집고 내려놓는 도구 전체를 말합니다. 쉽게 말해 로봇의 '손'에 해당하는 부분인데, 이 손이 매번 똑같은 위치에서 똑같은 힘으로 제품을 잡아야 자동화가 의미 있습니다.

제가 직접 써봤는데, 알루미늄 프레임(80/20 규격)으로 조립하는 방식의 EOAT는 처음 셋업할 때는 괜찮아 보여도 시간이 갈수록 미세하게 풀립니다. 흡입 컵이나 그리퍼 핑거를 브래킷으로 각도를 조절해 붙이는 구조라서, 진동이 쌓이다 보면 어느 순간 위치가 틀어져 있습니다. 거기에 에어·진공 공급 라인이 케이블 타이로 묶여 팔 바깥에 줄줄이 늘어져 있으면, 로봇이 특정 방향으로 빠르게 움직일 때 호스가 당겨지면서 툴 전체가 미세하게 흔들리는 경우도 있었습니다.

이 문제에 대해 3D 프린팅으로 EOAT를 제작하는 방식을 긍정적으로 보는 시각도 있는데, 저는 그 방향이 맞다고 생각합니다. 3D 프린팅 EOAT의 가장 큰 이점은 에어·진공 라인을 구조물 내부 채널로 감출 수 있다는 점입니다. 배선이 외부로 노출되지 않으니 엉킴 자체가 사라지고, 연결 지점 수도 줄어 설정이 단순해집니다. 저희 공장에서도 3D 프린터를 운용하고 있는데, 조립 지그나 소형 브래킷을 직접 출력해 쓰면서 외주 가공 대기 시간이 확연히 줄었습니다.

또 한 가지 간과되는 부분이 무게입니다. EOAT가 무거울수록 고속 이동 후 정지했을 때 관성 때문에 흔들림이 남습니다. 이 흔들림이 가라앉기를 기다리는 시간이 쌓이면 사이클 타임 전체가 늘어납니다. 3D 프린팅 소재는 알루미늄보다 훨씬 가볍기 때문에 서보모터와 구동 벨트에 걸리는 부하도 줄어들고, 결과적으로 로봇 축의 정밀도 유지에도 도움이 됩니다(출처: 플라스틱코리아).

요약: EOAT 설계 수준이 자동화 반복성을 좌우하며, 3D 프린팅을 활용한 일체형 구조는 배선 엉킴과 무게 문제를 동시에 해결할 수 있다.

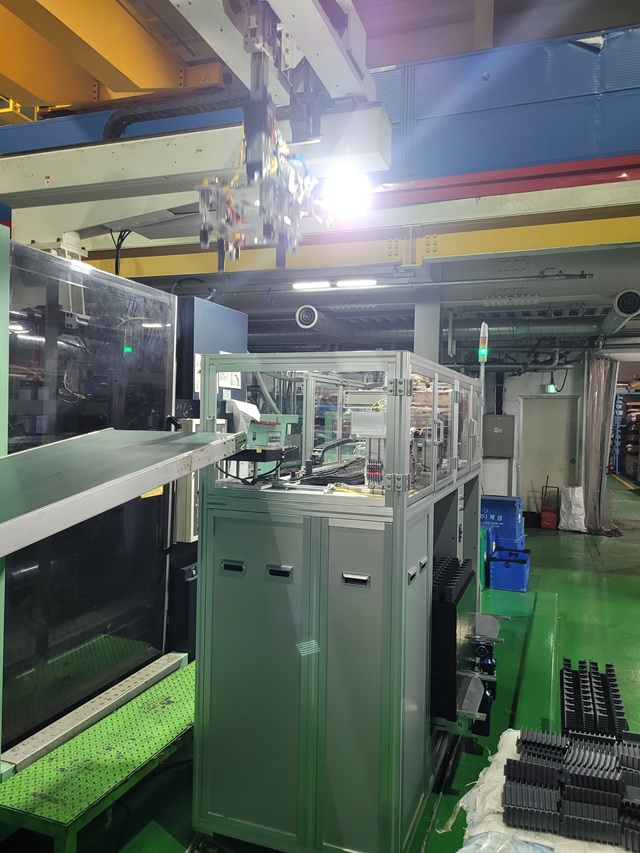

로보트 자동화

현실적인 자동화 전략 — 경제성과 인력, 두 가지를 같이 봐야 한다

솔직히 말하면, 돈만 넣으면 뭐든 자동화할 수 있는 시대가 됐습니다. 중량 선별기로 성형 직후 불량을 바로 잡아내고, 패드인쇄기나 조립 자동화 기기를 라인에 붙이고, 포장까지 연결하는 구성도 이미 실현 가능합니다. 문제는 그 투자가 경제성을 확보하느냐입니다.

제 경험상 이건 좀 다릅니다. 자동화 투자가 빛을 발하려면 같은 종류의 제품을 안정적으로 양산하는 환경이어야 합니다. 다품종 소량생산 구조에서는 기종 변경(금형 교체 및 로봇 재셋업) 때마다 셋업 시간이 길어지고, 자동화 설비의 가동률이 떨어집니다. 한 품목만 오래 돌릴 수 없다면 자동화 기기에 투자한 비용을 회수하기가 현실적으로 어렵습니다. 저도 이 이유로 투자를 보류한 적이 있습니다.

그다음으로 반드시 생각해야 할 것이 운영 인력 문제입니다. 자동화 설비는 설치한다고 끝이 아니라, 관리할 수 있는 사람이 있어야 돌아갑니다. 사출 현장에는 외국인 근로자 비중이 높은 편인데, 외국인도 적절한 대우와 기술 인센티브를 받으면 충분히 숙련될 수 있다는 게 제 생각입니다. 기술을 배우면 임금이 올라간다는 구조가 있어야 인력이 정착하고, 가동할 수 있는 사람 수도 늘어납니다. 그 선순환이 없으면 아무리 좋은 자동화 설비를 들여도 결국 멈춰서 있는 시간이 더 길어집니다.

센서가 많이 붙을수록 오류 원인도 다양해진다는 점도 빠뜨릴 수 없습니다. 저는 센서 하나가 오감지(false detection)를 일으켜 라인 전체가 멈춘 상황을 여러 번 봤습니다. 로봇 공정이 복잡해질수록 이상 발생 시 원인 파악에 걸리는 시간도 길어집니다. 결국 교육이 병행되지 않으면 복잡한 자동화는 오히려 가동 중단 시간을 늘리는 역효과를 낼 수 있습니다. 한국로봇산업진흥원(KIRIA)이 발표한 자료에 따르면, 자동화 도입 실패의 주요 원인 가운데 운영 인력 역량 부족이 상위 요인으로 꼽히고 있습니다(출처: 한국로봇산업진흥원).

요약: 자동화 투자의 성패는 기술보다 경제성 확보 가능한 생산 구조와 운영 인력 교육 체계가 함께 갖춰졌는지에 달려 있다.



자주 묻는 질문

Q. 취출로봇 도입했는데 왜 계속 에러가 나고 멈추나요?

A. 대부분은 로봇 자체 문제가 아니라 정렬 문제입니다. 로봇 손목과 형판의 수평, 금형 수평, EOAT 부착 기준점 세 가지를 순서대로 점검해보시길 권합니다. 자동화는 모든 요소가 같은 기준점에서 출발해야 반복성이 생기는데, 그중 하나만 틀어져도 에러가 계속 발생합니다. 예방정비 항목에 정렬 점검을 넣어두는 것이 가장 효과적입니다.



Q. 다품종 소량생산인데 자동화 투자를 해야 할까요?

A. 솔직히 어렵다는 게 제 판단입니다. 기종 변경이 잦을수록 셋업 시간이 늘고 자동화 설비의 가동률이 낮아져 투자 회수가 어렵습니다. 자동화라는 의견도 있지만, 실제로 운용해보니 같은 군에 속하는 유사 제품을 일정 물량 이상 꾸준히 돌릴 수 있는 환경이 먼저 갖춰져야 경제성이 나옵니다.



Q. EOAT를 3D 프린팅으로 만드는 게 실제로 효과가 있나요?

A. 제가 직접 써봤는데, 조립 지그나 단순 브래킷 수준에서는 확실히 유용합니다. 에어·진공 라인을 내부 채널에 감출 수 있어서 배선 엉킴이 사라지고, 알루미늄 프레임 대비 무게가 가벼워 로봇 동작 안정성에도 도움이 됩니다. 다만 내구성은 소재 선택에 따라 차이가 크기 때문에, 고온·고하중 환경에서는 소재 검토가 필요합니다.



Q. 외국인 근로자도 로봇 자동화 설비를 운용할 수 있나요?

A. 충분히 가능합니다. 제 경험상 기술 인센티브가 명확하게 주어지면 배우려는 의지가 생기고 실제로 숙련되는 사람이 나옵니다. 문제는 교육 체계와 동기부여 구조가 없는 경우인데, 그 상태로는 내국인 기술자도 오래 버티기 어렵습니다. 언어 장벽은 사진·영상 기반 작업 매뉴얼로 어느 정도 극복할 수 있습니다.



결론

사출성형 자동화를 둘러싼 이야기를 들으면 기술 이야기가 대부분입니다. 어떤 로봇을 써야 하는지, EOAT를 어떻게 설계해야 하는지 같은 것들이죠. 그런데 제가 현장에서 오래 지켜보면서 느낀 건, 기술보다 먼저 갖춰야 할 것이 있다는 겁니다. 자동화 설비가 유지되려면 반복성을 지키는 예방정비 문화, 셋업 절차를 문서화하는 습관, 그리고 그것을 실제로 운용할 수 있는 사람이 필요합니다.

정리하면, 어떤 방향이든 경제성과 인력 두 가지를 동시에 놓고 투자 결정을 해야 한다는 게 제 생각입니다. 자동화에 관심이 있다면 우선 현재 생산하는 제품군이 자동화에 적합한 구조인지 먼저 점검해보시길 권합니다.
