사출성형 보압 제어 (메이커별 차이, 보압 다단, 성형품질)

보압을 그냥 수축 잡는 용도로만 쓰고 있다면, 사실 절반도 못 쓰고 있는 겁니다. 저도 한동안 그랬습니다. 보압 기능이 있다는 건 알았지만 제대로 쓸 줄 몰라서, 오래 전에는 그냥 속도와 시간만으로 사출을 끝냈습니다. 그러다 어느 날 제품의 게이트 주변 크랙이 어떻게 해도 안 잡혀서 보압 다단을 처음으로 진지하게 들여다보게 됐습니다. 그때의 경험이 지금까지도 성형 조건을 잡는 기준이 되고 있습니다.

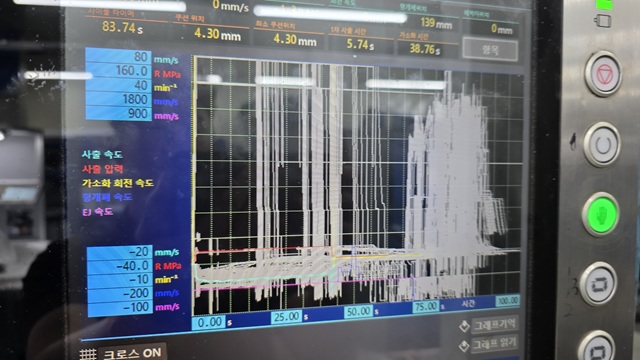

성형기 그래프

사출기 메이커마다 보압 제어 방식이 이렇게 다릅니다

일반적으로 보압 설정은 "압력과 시간만 넣으면 된다"라고 알려져 있지만, 실제로 써보니 메이커마다 그 동작 방식이 완전히 달랐습니다. 같은 값을 입력해도 금형 안에서 일어나는 일이 다를 수 있다는 뜻입니다.

사출성형기는 기본적으로 1단계 사출이 끝나는 시점, 즉 스크류가 전환 위치(transfer position)에 도달하는 순간 2단계인 압축(pack) 및 보압(hold) 단계로 넘어갑니다. 여기서 전환 위치란 1단계 속도 제어에서 2단계 압력 제어로 바뀌는 스크류의 위치를 말합니다. 문제는 이 2단계에서 각 제조사가 제각각 다른 방식으로 압력을 처리한다는 점입니다.

제가 직접 여러 기종을 다뤄보면서 느낀 건, 컨트롤러에 표시된 숫자를 그대로 믿으면 안 된다는 것입니다. 예를 들어 보압 1단계를 10,000 psi로 3초, 2단계를 8,000 psi로 5초로 설정했을 때, 어떤 기종은 전환 직후 즉시 10,000 psi로 떨어뜨리고, 어떤 기종은 그 3초를 설정 압력까지 서서히 내려가는 '램프 타임(ramp time)'으로 써버립니다. 램프 타임이란 목표 압력까지 완만하게 이행하는 데 걸리는 시간으로, 그 시간 동안은 목표 압력이 실제로 유지되는 게 아닙니다. 이걸 모르면 내가 설정한 보압이 실제로 가해지는 시간이 전혀 다르게 됩니다.

보압 제어 방식, 주요 유형 비교

제가 경험한 범위 안에서 메이커별 보압 동작 방식을 정리하면 대략 이렇습니다:

• 유형 A — 압력과 시간을 하나만 설정. 전환 지점 압력에서 설정 압력으로 즉시 전환되어 단순하지만 세밀한 조정이 어렵습니다.
• 유형 B (제조업체 1) — 다단 설정 가능. 전환 직후 설정 압력으로 최대한 빠르게 떨어지고, 각 단계 시간은 실제 유지 시간입니다.
• 유형 B (제조업체 2, 3) — 다단 설정 가능하지만, 설정 시간이 실제 유지 시간이 아니라 램프 타임으로 작동해 의도한 보압이 걸리지 않을 수 있습니다.
• 유형 C — 압력·시간·속도를 모두 다단으로 설정 가능. 단, 속도가 압력보다 우선되는 기종에서는 보압 중 캐비티 압력(cavity pressure) 변동이 커서 성형 일관성이 무너질 수 있습니다.

캐비티 압력이란 금형 내부 캐비티에 실제로 가해지는 수지 압력을 말하며, 이 값이 안정적으로 유지되어야 중량과 치수가 균일한 양품이 나옵니다. 속도 제어가 압력 설정보다 우선하는 기종에서는 실제로 몇 시간을 세팅해도 캐비티 압력 곡선이 샷마다 들쑥날쑥한 경우가 있었고, 저는 그 원인을 한동안 금형 탓으로만 돌렸던 적이 있습니다. 나중에야 사출기 보압 로직 문제였다는 걸 알았습니다(출처: 플라스틱코리아).

전동식 사출기 같은 경우는 실시간 그래프가 화면에 표시되기 때문에, 보압 전환 순간 압력이 어떻게 움직이는지 바로 확인하면서 조건을 수정할 수 있습니다. 솔직히 이건 예상 밖으로 편했습니다. 반면 그래프 기능이 없는 기종에서는 제품 상태를 보면서 감으로 맞춰가는 수밖에 없는데, 그 시간이 꽤 길어집니다.

요약: 같은 보압 수치를 설정해도 메이커마다 동작 방식이 달라, 컨트롤러 화면의 숫자만 믿지 말고 실제 압력 거동을 확인해야 합니다.



보압 다단 설정이 성형품질을 결정합니다

보압을 단순히 "수축을 줄이는 용도"로만 쓰는 분들이 많습니다. 저도 처음엔 그랬습니다. 가르쳐주는 사람이 없었고, 책대로 해봐도 잘 모르겠어서 오랫동안 시간 사출(사출 후 별도 보압 없이 사출 시간만으로 충전을 마치는 방식)로 버텼습니다. 그런데 제품이 복잡해지거나 공차가 까다로워지면서, 보압을 안 쓰고는 도저히 안 된다는 걸 느끼게 됐습니다.

보압(hold pressure)이란 스크류가 전환 위치에 도달한 뒤, 수지가 냉각되면서 줄어드는 부피를 보충하기 위해 지속적으로 가하는 압력입니다. 이 단계에서 게이트(gate)가 완전히 굳어 수지 역류가 막히는 시점까지 압력을 유지하는 것이 핵심입니다. 게이트란 금형 캐비티로 수지가 유입되는 좁은 통로로, 여기가 먼저 냉각되면 보압이 더 이상 캐비티에 전달되지 않습니다.

제가 직접 써봤는데, 보압 다단을 잘 활용하면 사출 1단계 조건은 건드리지 않고도 중량, 치수, 표면 광택을 조절할 수 있습니다. 사출 속도와 압력은 제품 외관과 웰드라인(weld line) 등에 영향을 미치는 변수라 함부로 바꾸기가 조심스러운데, 보압에서 압력과 시간만 조정하면 전체 성형 조건의 큰 틀을 유지하면서 마지막 마무리만 다듬는 느낌으로 작업할 수 있습니다.

보압 다단이 실제로 잡아주는 것들

보압 다단(multi-stage hold pressure), 즉 보압을 두 단계 이상으로 나눠 설정하는 방식은 단순 보압보다 훨씬 많은 문제를 해결해 줍니다. 제 경험상 이건 좀 다릅니다 — 이론서에는 수축 보정 위주로 설명이 되어 있지만, 현장에서 체감하는 효과는 더 넓습니다:

• 게이트 냉각 타이밍 제어 — 1단계 보압을 높게 유지하다가 2단계에서 낮춰, 게이트가 굳는 시점을 조절할 수 있습니다.
• 휨·변형(warpage) 억제 — 사출 속도가 빠른 제품에서 보압 단계를 느리게 전환하면 내부 잔류 응력이 줄어들어 휨이 잡힙니다.
• 버(burr) 및 플래시 방지 — 보압을 과도하게 길게 잡으면 파팅 라인에서 수지가 새어나오는 버가 생기는데, 2단계에서 압력을 낮춰 이를 억제할 수 있습니다.
• 중량 조절 — 보압 압력과 시간을 소폭 조정하는 것만으로도 샷 중량을 ±0.1g 단위로 올리거나 내리는 게 가능합니다.
• 표면 광택 개선 — 보압이 너무 짧으면 표면에 싱크(sink mark)가 생기거나 광택이 불균일해집니다.

사출 속도가 빠른 제품은 보압 단계에서 서서히 압력을 낮춰 변형을 잡고, 사출 속도가 느린 제품은 보압을 짧게 끊어 크랙이나 뒤틀림을 예방하는 것이 기본 원칙입니다. 이 원칙을 처음 알았을 때 저는 꽤 오래 반신반의했습니다. 그냥 압력을 낮추면 수축이 생기지 않을까 걱정했는데, 실제로 해보니 중량을 유지하면서도 변형이 잡히는 조건이 분명히 존재했습니다.

한국사출성형공학회에서도 보압 공정의 다단 제어가 치수 정밀도와 성형 사이클 최적화에 직접적 영향을 미친다고 보고하고 있습니다. 결국 보압을 제대로 다룰 줄 아느냐 모르느냐가, 성형 기술자의 수준을 단번에 드러내는 지표가 됩니다. 보압 설정 없이 사출 조건만 만지는 방식으로는 품질의 천장이 낮습니다.

요약: 보압 다단은 수축 보정을 넘어 게이트 냉각, 휨, 버, 중량, 광택까지 제어하는 최종 공정이며, 이를 얼마나 능숙하게 다루느냐가 성형 기술의 핵심 척도입니다.

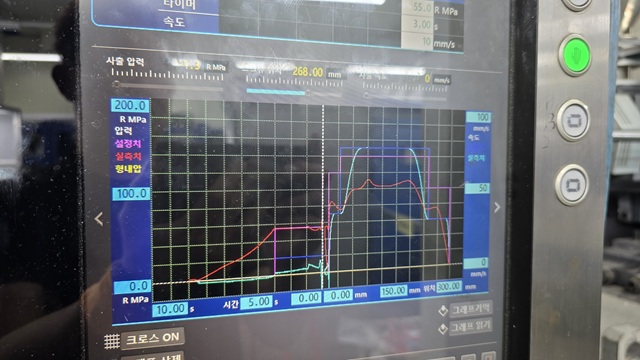

사출 그래프

자주 묻는 질문

Q. 보압을 안 쓰고 시간 사출만 해도 되지 않나요?

A. 단순한 형상에 공차가 널널한 제품이라면 시간 사출로도 어느 정도 버틸 수 있습니다. 그러나 제 경험상 치수 정밀도나 표면 품질이 요구되는 제품에서는 보압 없이 일관된 중량과 치수를 유지하기가 매우 어렵습니다. 공정이 조금만 흔들려도 수축이나 싱크마크가 바로 나타납니다.



Q. 사출기 메이커가 달라도 보압 설정값을 그대로 옮겨 쓸 수 있나요?

A. 같은 수치를 입력해도 메이커마다 보압 제어 로직이 달라 실제 동작이 다릅니다. 특히 램프 타임 방식의 사출기에서는 설정 시간 전체가 압력 이행 구간으로 쓰여, 목표 압력이 실제로 유지되는 시간이 훨씬 짧아질 수 있습니다. 기종이 바뀌면 반드시 처음부터 조건을 재검토해야 합니다.



Q. 보압에서 속도 설정 기능은 써야 하나요?

A. 일반적으로 보압 단계의 속도 제어가 세밀한 조정을 가능하게 한다고 알려져 있지만, 실제로 써보니 속도가 압력보다 우선되는 기종에서는 오히려 캐비티 압력 변동이 커지는 문제가 생겼습니다. 보압 단계에서는 압력 제어가 우선되어야 성형 일관성을 유지할 수 있으며, 속도 설정이 가능한 기종이라면 반드시 캐비티 압력 데이터를 확인하면서 사용해야 합니다.



Q. 보압 시간은 얼마나 길게 잡는 게 맞나요?

A. 정답은 "게이트가 굳는 시점까지"입니다. 게이트 씰(gate seal) 시간을 확인하는 가장 확실한 방법은 보압 시간을 조금씩 늘려가며 제품 중량을 측정하다가 중량이 더 이상 늘지 않는 시점을 찾는 것입니다. 그 이상 시간을 늘려봐야 중량도 품질도 달라지지 않고 사이클 타임만 길어질 뿐입니다.



결론

보압은 사출성형 공정의 마지막 단계이지만, 제품 품질을 결정짓는 가장 섬세한 구간입니다. 저는 오래 전 보압 기능을 모른 채 속도와 시간에만 의존하다가, 결국 보압 다단을 제대로 익힌 뒤에야 성형 조건 잡는 속도 자체가 달라졌습니다. 수축, 휨, 버, 광택, 중량까지 — 보압 하나로 이 모든 것에 손을 댈 수 있다는 걸 알고 나면, 사출 조건을 바라보는 시각이 완전히 바뀝니다.

사출기 컨트롤러가 갈수록 복잡해지는 건 사실이지만, 방향은 언제나 같습니다. 캐비티 압력 데이터를 확인하고, 내가 설정한 보압이 실제로 어떻게 작동하는지 파악한 뒤, 자신만의 조건 잡는 루틴을 만드는 것입니다. 보압을 얼마나 능숙하게 다루느냐는, 성형 기술자라면 반드시 갖춰야 할 역량입니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=21983&page=3&total=58
