사출공장 에너지 2 (스크류, 스마트 건조, 냉각 열회수)

사출기를 돌리면 전기요금이 얼마나 나오는지 따져보신 적 있습니까? 공장 전체 에너지 소비의 70%가 스크류 하나에서 나온다는 사실, 저도 처음엔 믿기 어려웠습니다. 거기다 건조기, 냉각 시스템, 이송 라인까지 합치면 실제로 '줄일 수 있는 여지'가 생각보다 훨씬 많습니다. 지금부터 제가 직접 현장에서 부딪히며 느낀 것들을 솔직하게 풀어보겠습니다.

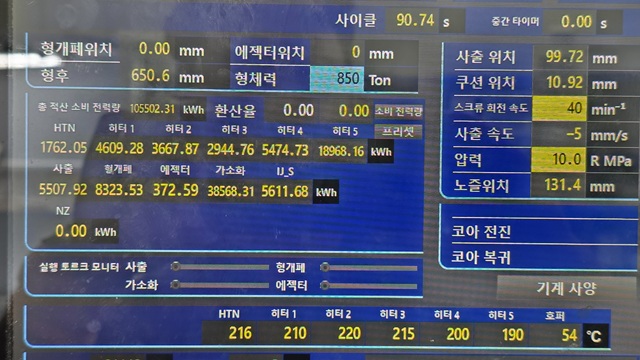

성형기 전력량

스크류 드라이브와 스마트 건조, 무엇부터 손봐야 할까

사출기 에너지 소비의 핵심은 스크류 구동, 즉 용융과 사출 단계에 집중됩니다. 전체 소비 전력의 약 70%가 여기서 나온다고 하면 많은 분들이 "그러면 모터만 좋은 걸로 바꾸면 되지 않나?"라고 생각하실 것 같습니다.

그런데 제가 현장에서 느낀 건 조금 달랐습니다. 모터 교체보다 스크류 기하학 구조 최적화가 에너지 절감에 훨씬 근본적인 영향을 준다는 점을 간과하기 쉽습니다. 스크류 기하학 구조란 스크류의 피치, 깊이, 압축비 등 형상 설계 전반을 말하는데, 이 설계가 잘못되면 마찰열이 과도하게 발생해 수지의 열 이력(Heat History)이 높아지고 모터 부하도 덩달아 올라갑니다. 열 이력이란 수지가 열에 노출된 누적 이력으로, 이 수치가 높을수록 물성 저하와 불량으로 이어집니다.

다이렉트 드라이브(Direct Drive) 방식도 주목할 만합니다. 전통적인 압출기는 AC 또는 DC 전동기와 감속기를 조합해 스크류를 구동하는데, 감속기를 통한 동력 전달 과정에서 기계적 손실이 발생합니다. 다이렉트 드라이브는 감속기를 제거하고 고토크 모터를 스크류에 직결하는 방식으로, Davis-Standard의 자체 비교 시험 결과 90mm 다이렉트 드라이브 압출기가 일반 AC/DC 모터 방식 대비 에너지 소비 15% 절감, 소음 70% 감소를 동시에 달성했다고 보고됩니다(출처: 플라스틱코리아).

KraussMaffei의 ZE BluePower 시리즈는 OD/ID(외경/내경) 비율 1.65의 확장된 자유 체적(Free Volume)을 채택했습니다. 자유 체적이란 스크류가 배럴 안에서 실제로 수지를 이송·혼련 할 수 있는 내부 공간 크기를 의미합니다. 이 공간이 넓을수록 동일한 처리량을 더 낮은 스크류 회전수로 달성할 수 있고, 회전수가 낮아지면 마찰열이 줄고 모터 부하도 감소합니다. 이전 모델 대비 최대 30% 높은 토크 밀도를 실현한 것도 이 원리에서 나옵니다.

그렇다면 건조기는 어떨까요? 제가 직접 써봤는데, 스마트 건조 시스템을 쓰지 않을 때와 쓸 때의 불량률 차이가 생각보다 크게 납니다. 특히 PET나 PA(나일론)처럼 흡습성이 높은 엔지니어링 플라스틱은 수분이 조금만 남아도 실버 스트리크나 기포 같은 불량이 바로 나타납니다. 기존 건조기는 설정 시간과 온도를 기계적으로 유지할 뿐, 원료가 이미 충분히 건조됐어도 히터를 계속 돌립니다.

이슬점(Dew Point) 제어가 핵심입니다. 이슬점이란 공기 중 수분이 액화되기 시작하는 온도로, 이 수치가 낮을수록 건조 공기가 더 건조하다는 뜻입니다. Motan의 LUXOR 시리즈에 탑재된 ETA plus® 기술은 원료 처리량에 따라 에어플로우를 자동 조절하고, 처리량이 줄면 건조 온도를 자동으로 낮추며, 배출 공기의 열을 열교환기로 회수해 흡입 공기 예열에 재사용합니다. Motan 공식 자료에 따르면 LUXOR EM A 시리즈에 ETA plus® 기술을 적용하면 기존 건조 시스템 대비 최대 64%의 에너지 절감이 가능합니다.

• 스크류 기하학 구조 최적화: UHMWPE 압출 공정에서 공정 최적화만으로 총 에너지 소비의 33.9% 절감 사례 보고 (ResearchGate, 2024)
• 다이렉트 드라이브 전환: 구동 에너지 15% 절감, 소음 70% 감소 (Davis-Standard 자체 비교 시험)
• Motan ETA plus® 스마트 건조: 기존 대비 최대 64% 에너지 절감 (Motan 공식 제품 데이터)
• Moretto OTX 호퍼: 선입선출(FIFO) 균일 건조로 과건조 없이 최소 에너지로 최적 품질 유지

요약: 압출기 에너지의 70%를 차지하는 스크류 구동은 다이렉트 드라이브와 기하학 구조 최적화로, 건조 에너지는 이슬점 실시간 제어 스마트 건조 시스템으로 동시에 잡을 수 있습니다.



냉각 열회수와 EMS, 버리던 에너지를 되살리다

냉각 시스템 이야기를 하면 많은 분들이 "냉각은 그냥 물 돌리는 거 아닌가"라고 가볍게 넘깁니다. 그런데 공장 전체 에너지의 11~20%를 냉각 시스템이 점유한다는 사실을 알고 나서부터는 다르게 보이기 시작했습니다.

제가 경험상 가장 크게 느끼는 문제는 계절 대응입니다. 여름에는 쿨링타워만으로는 냉각수 온도를 30도 이하로 내리기가 어렵습니다. 대기 온도와 습도가 너무 높아서 제습기도 함께 돌려야 하고, 결국 냉동기(Chiller)까지 투입해야 하는 상황이 됩니다. 반대로 겨울에는 냉각수 온도가 너무 낮아져서 성형 사이클이 불안정해지는 문제가 생깁니다. 사계절 내내 냉각수 온도를 일정하게 유지한다는 게 생각보다 쉬운 일이 아닙니다.

그렇다면 이 문제를 어떻게 풀 수 있을까요? BPF(영국 플라스틱 연맹) 가이드는 냉각기 냉각수 유량 온도를 1~9℃만 높여도 에너지 비용이 즉시 절감된다고 명시합니다(출처: BPF(영국 플라스틱 연맹)). 필요 이상으로 낮은 냉각수 온도를 설정하는 관행이 냉동 에너지를 낭비하는 주요 원인이라는 뜻입니다.

가변 속도 드라이브(VSD, Variable Speed Drive)를 냉각수 순환 펌프에 적용하면 냉각 부하에 따라 펌프 속도를 실시간으로 조절해 에너지 소비를 크게 줄일 수 있습니다. VSD란 모터 회전수를 필요한 만큼만 조절하는 장치로, 정속으로 돌리던 펌프를 부하에 맞게 조절해 주는 역할을 합니다. BPF 가이드는 이 VSD 투자가 6개월 미만의 투자 회수 기간을 달성하는 경우가 많다고 명시합니다. 제가 보기엔 이게 ROI(투자 대비 수익) 면에서 가장 빠른 선택지 중 하나입니다.

겨울철과 환절기에는 프리쿨링(Free Cooling) 기술을 활용할 수 있습니다. 프리쿨링이란 냉동 컴프레서를 돌리지 않고 외기(바깥 공기)를 직접 냉각에 활용하는 방식으로, 냉동 에너지를 대폭 아낄 수 있습니다. 에어사이드 프리쿨링과 워터사이드 프리쿨링 두 가지 방식이 있습니다.

제가 더 중요하게 보는 부분은 폐열 재활용입니다. 사출기와 압출기의 냉각수에는 공정에서 나온 폐열이 담겨 있습니다. 실린더 히터, 호퍼 히터, 온조기(금형 온도 조절기)의 히터, 냉각수의 열을 그냥 냉각탑으로 방열해 버리는 게 너무 아깝다는 생각을 늘 해왔습니다. 이 폐열을 공장 난방이나 원료 예열에 재활용하면 별도 가열 에너지를 절감할 수 있고, 특히 동절기에는 히트펌프와 결합해 냉각수 폐열로 작업장 온도를 올리는 데 쓸 수도 있습니다. 여름에는 쿨링타워와 연동해 작업장 냉각에 활용하고, 겨울에는 반대로 열원으로 쓰는 구조라면 에너지 자급률을 꽤 끌어올릴 수 있을 것 같습니다.

EMS(에너지 관리 시스템)는 이 모든 절감 활동의 기반입니다. EMS란 공장 내 설비별 실시간 전력 소비를 모니터링하고, 피크 시간대 부하 분산, 대기 전력 자동 차단, 제품 1kg당 에너지 원가(kWh/kg) 계산까지 가능하게 해주는 통합 관리 플랫폼입니다. Coperion의 C-Beyond 디지털 플랫폼은 사출기 가동 데이터를 실시간으로 수집하고 CO₂ 배출량까지 계산해 줍니다. AI 기반 예측 유지보수 시스템은 베어링 마모, 필터 막힘, 히터 PID 드리프트 같은 이상 신호를 조기에 잡아내는데, 에너지 낭비는 고장 직전에 정점에 달한다는 점에서 예방 정비 자체가 에너지 절감의 간접 경로가 됩니다.

요약: 냉각 폐열을 공장 난방과 냉각에 재활용하고, VSD와 프리쿨링으로 냉동 에너지를 줄이며, EMS와 AI 예측 유지보수로 공장 전체를 통합 관리하는 것이 지속 가능한 에너지 절감의 핵심입니다.



자주 묻는 질문

Q. 사출기 에너지 절감, 가장 먼저 뭘 해야 하나요?

A. 투자 대비 회수가 가장 빠른 것부터 시작하는 게 현실적입니다. 배럴 단열 커버(유리섬유 기준 히터 에너지 약 25% 절감)와 냉각기 펌프 VSD(6개월 미만 회수) 두 가지는 비교적 낮은 비용으로 즉시 효과를 볼 수 있습니다. 스크류 드라이브 개선이나 전전동 전환은 그 다음 단계로 고려하시면 됩니다.



Q. 스마트 건조 시스템이 진짜 효과가 있나요?

A. 제가 직접 경험해보니 불량 감소와 에너지 절감이 동시에 나타납니다. 이슬점 실시간 제어 방식은 원료가 이미 충분히 건조됐을 때 히터를 자동으로 낮춰주기 때문에 과건조로 인한 물성 저하도 막아줍니다. Motan의 공식 데이터 기준 최대 64%까지 건조 에너지를 절감한 사례가 있으니, 엔지니어링 플라스틱을 많이 쓰는 공장이라면 우선순위에 두시는 게 좋습니다.



Q. 냉각수 폐열 재활용은 어떻게 시작하면 되나요?

A. 가장 단순한 출발점은 쿨링타워 배출열을 동절기 공장 난방에 연계하는 것입니다. 히트펌프와 결합하면 효율이 더 높아집니다. 다만 공장 규모와 냉각수 온도 조건에 따라 실효성이 달라지므로, 먼저 연간 냉각수 온도 데이터를 측정해 계절별 편차를 파악하는 것이 선행되어야 합니다.



Q. EMS를 도입하면 실제로 얼마나 절감되나요?

A. 대만 중화텔레콤의 클라우드 EMS 적용 연구에서 VFD(변주파수 드라이브) 설치만으로 41.3%의 전력 절감이 측정됐고, 공정 설정값 최적화를 추가하자 총 53.5% 절감이 달성됐습니다. 단, 이 수치는 구형 유압식 기계 기준이므로 이미 서보 하이브리드나 전전동 기계를 운영 중인 공장이라면 절감폭이 다를 수 있습니다. EMS의 진짜 가치는 절감폭보다 '어디서 낭비되는지'를 눈으로 보여주는 데 있다고 봅니다.

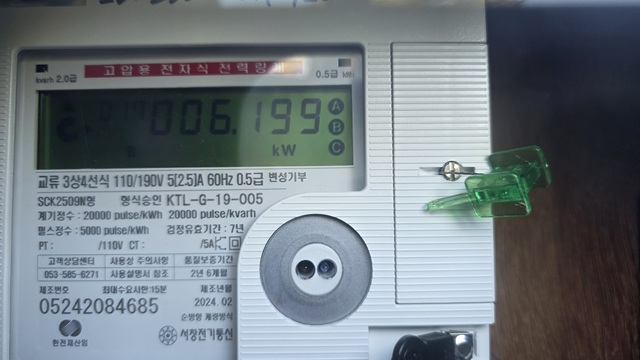

전력량계

결론

에너지 효율화는 한 번에 모든 걸 바꾸는 게 아닙니다. 제가 현장에서 느낀 건, 공장의 현재 수준에 맞는 설비나 시스템을 하나씩 갖춰나가는 단계적 접근이 결국 가장 실효적이라는 점입니다. 배럴 단열 커버처럼 낮은 비용으로 즉시 회수할 수 있는 것부터 시작하고, 냉각 폐열 재활용, 스마트 건조, EMS 순으로 범위를 넓혀가는 게 현실적입니다.

AI가 공장을 통제하는 시대가 머지않았다는 건 저도 실감합니다. 그런데 솔직히 이건 예상 밖이었습니다. 기술보다 앞서야 할 건 그 기술을 실제로 활용할 줄 아는 사람입니다. 좋은 설비를 들여놓아도 운용하는 사람이 없으면 의미가 없습니다. 에너지 절감은 더 이상 단순한 운영비 문제가 아니라 기업의 경쟁력 그 자체가 되고 있습니다. 지금 당장 전 공장을 바꿀 수 없더라도, 측정부터 시작하는 것이 첫걸음입니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=26189
