핫러너 매니폴드 누출 (콜드스타트, 열흡수시간, 예방정비)

온도가 설정값에 도달했으면 바로 사출해도 되는 거 아닐까요? 저도 한때 그렇게 생각했습니다. 그런데 현장에서 직접 겪어보니 그게 가장 위험한 착각이었습니다. 핫러너 매니폴드 누출 사고의 상당수는 장비 결함이 아니라 이 단순한 오해에서 시작됩니다. 30년 넘게 금형 유지보수를 해온 전문가들도 여전히 같은 실수를 목격한다고 하니, 한 번쯤 제대로 짚어볼 필요가 있습니다.

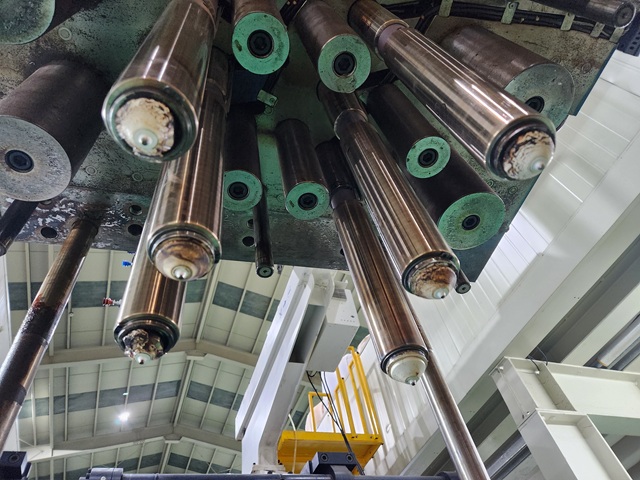

핫런너 매니폴더

콜드스타트가 왜 그렇게 위험한가 ---- 열흡수시간

일반적으로 온도계가 목표값을 가리키면 시동을 걸어도 된다고 알려져 있지만, 제 경험상 이건 완전히 틀린 판단입니다. 온도가 공정값에 도달했다는 것과 부품이 완전히 팽창했다는 것은 전혀 다른 이야기입니다.

여기서 콜드스타트(cold start)란, 매니폴드와 노즐이 완전히 팽창하지 않은 상태에서 사출을 시작하는 것을 말합니다. 이때 가장 취약한 지점은 노즐 후면과 매니폴드가 맞닿는 씰링 영역인데, 이 부위가 충분히 팽창하지 않으면 수지가 그대로 새어 나옵니다.

실제로 표준형 노즐은 3분 안에 232°C 근처까지 온도가 오르지만, 누출을 막을 수 있을 만큼 완전히 팽창하려면 거기서 15분이 더 필요합니다(출처: 플라스틱코리아, MoldTrax 핫러너 교육과정). 매니폴드는 질량이 훨씬 크기 때문에 공정온도에 도달하는 데만 30분이 걸리고, 완전 팽창까지는 그 이후로도 추가 시간이 필요합니다.

저도 밸브게이트가 10개짜리 금형을 운용하면서 이 부분을 한번 소홀히 한 적이 있었는데, 핫러너 매니폴드의 압력 균형이 틀어지면서 누출로 이어졌습니다. 그때 이후로 열 흡수시간(soak time), 즉 목표 온도에 도달한 뒤 부품이 충분히 팽창할 때까지 기다리는 시간을 반드시 확보하는 게 제 원칙이 됐습니다.

가열 순서도 중요합니다. 매니폴드는 등방성(isotropic), 즉 모든 방향으로 동일하게 팽창하는 특성을 지니기 때문에 노즐보다 반드시 먼저 가열해야 합니다. 노즐을 먼저 올리면 노즐이 매니폴드 씰링 영역 쪽으로 먼저 팽창하면서 불균형한 압력이 생겨 기밀성이 떨어집니다.

• 노즐: 목표 온도 도달 후 최소 15분 추가 열 흡수시간 확보
• 매니폴드: 공정온도 도달까지 약 30분, 이후 완전 팽창까지 추가 대기
• 가열 순서: 매니폴드 먼저, 노즐 나중 — 순서가 바뀌면 씰링 기밀성 저하
• 사출기 노즐과 스프루 부싱의 반경이 동일한지 반드시 확인

요약: 온도 도달과 완전 팽창은 다르다 — 콜드스타트를 피하려면 열 흡수시간을 반드시 지켜야 하고, 매니폴드를 노즐보다 먼저 가열하는 순서가 핵심이다.



누출을 잡는 두 가지 감지법 — 전자식과 육안

핫러너 콘트롤러(hot runner controller)란 매니폴드와 노즐의 온도를 존(zone)별로 개별 제어하는 장치입니다. 저희 현장은 밸브게이트 10개짜리 금형 기준으로 약 30존 규모의 콘트롤러를 운용하는데, 여기서 2~3개 존만 꺼져 있어도 매니폴드 내부 압력 균형이 크게 흔들립니다. 솔직히 이건 예상 밖이었습니다. 30존 중 2~3개쯤이야 괜찮겠지 싶었는데, 실제로는 그것만으로도 누출 사고가 생겼으니까요.

전자적 감지 방법은 두 가지 원리를 씁니다. 하나는 매니폴드 주변에 별도 열전대(thermocouple)를 설치해 온도 이상 여부를 스마트 컨트롤러가 감지하는 방식입니다. 다른 하나는 소비 전력 변화를 추적하는 방법인데, 누출된 수지가 히터 주변을 덮으면 방열판처럼 작용해 설정 온도 유지에 더 많은 전력이 필요해지고, 컨트롤러가 이 전력 상승을 감지해 알람을 울립니다(출처: 플라스틱코리아).

문제는 아주 천천히 진행되는 소규모 누출입니다. 이런 경우 급격한 온도 변화가 없어서 전자 감지가 작동하지 않는 경우가 많습니다. 제가 직접 써봤는데, 와이어링 채널을 매니폴드 플레이트에 별도로 밀링해서 채널 한쪽에서 빛을 비추고 반대편에서 확인하는 방식이 의외로 실용적이었습니다. 누출이 생기면 수지가 채널을 막아서 빛이 차단됩니다. 장비 없이도 누출 여부를 초기에 잡을 수 있는 방법입니다.

예전에는 중계선이 기계에 눌려 손상되면서 합선이 자주 발생했고, 그때마다 핫러너 콘트롤러를 수리하고 금형을 분해해서 히터를 교체하는 일이 반복됐습니다. 지금은 중계선을 기계 안에 고정해서 이동 자체를 막고, 콘트롤러도 기계에 내장된 모델로 바꿨더니 이런 트러블이 눈에 띄게 줄었습니다. 현재 생산되는 사출성형기 상당수는 핫러너 콘트롤러와 밸브게이트 타이머 콘트롤러가 내장돼 나오고, 조건 저장과 불러오기가 자동으로 되니 기종변경 시 사람이 실수할 여지가 훨씬 작아졌습니다.

요약: 전자적 감지(소비전력 모니터링·열전대)와 육안 확인(빛을 이용한 채널 점검)을 병행해야 소규모 누출도 초기에 잡을 수 있다.

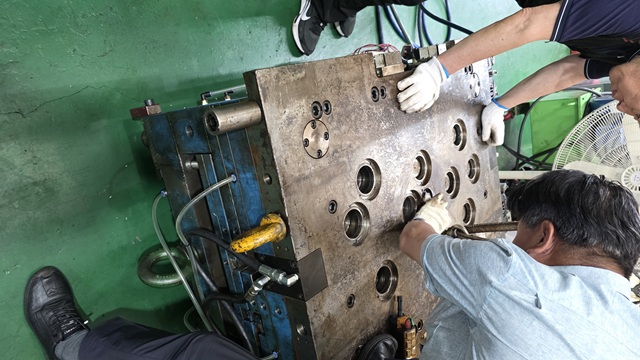

밸브게이트

예방정비 — 색상 블록 교체까지 이어지는 현장 이야기

제 경험상 누출 예방에서 가장 기본은 조립 상태 확인입니다. 볼트 체결이 느슨하거나 맞춤핀 정렬이 어긋나 있거나, 와이어가 끼인 채 조립되는 경우가 생각보다 많습니다. 툴링에서 나온 황산 부스러기 하나가 밀봉면에 걸려 누출로 이어지는 경우도 봤습니다.

사출기 프레스 내에서 유지보수 작업을 진행하면 시간은 절약되지만, 캐비티 플레이트와 노즐/매니폴드 측의 온도 차이가 크게 벌어지면서 정렬 불량이 발생할 수 있습니다. 플레이트 간 온도 차를 5°C(10°F) 이내로 유지해야 한다는 원칙이 있는 이유가 바로 이것입니다. 두 플레이트를 단순히 맞부딪히는 것만으로도 씰링 면에 충돌 자국이 생겨 이후 누출의 원인이 됩니다.

밸브핀(valve pin)과 밸브핀 부싱 사이의 마모도 주기적으로 봐야 합니다. 밸브핀이란 게이트를 열고 닫는 금속 핀으로, 이 핀과 그것을 감싸는 부싱이 마모되면 그 틈새로 오프가스(off-gas)나 수지가 스며듭니다. 그 상태를 방치하면 수지가 피스톤 컵 어셈블리까지 침투해 핀의 이동을 막고 게이트 차단이 제대로 안 돼 불량품이 나옵니다.

저희는 지금 한 금형에서 색상을 여러 가지 사출하고 있어서, 핫러너 매니폴드를 색상별로 별도 제작해 기종변경 시 블록만 통째로 교체합니다. 색상 교환이 편해진 건 사실인데, 그만큼 금형 보관 공간이 필요하고 블록 교체 인원을 별도로 교육해야 합니다. 조립에 능숙하지 않으면 가이드 핀이 휘어지는 사고가 생기고, 이게 또 다른 누출과 정렬 불량으로 이어집니다. 교육의 핵심은 분리와 조립 순서인데, 모든 오퍼레이터가 이걸 할 수 있을 만큼 반복 교육이 이뤄져야 한다고 생각합니다. 예방정비를 문서화하고 그 절차를 지키는 것, 결국 거기서 다 해결됩니다.

요약: 누출 예방은 볼트·핀 정렬 확인부터 밸브핀 마모 점검, 플레이트 온도 관리까지 이어지며 — 색상별 매니폴드 블록 교체 운용은 편의성과 교육 비용이 동시에 따라온다.



자주 묻는 질문

Q. 핫러너 온도가 목표값에 도달하면 바로 사출해도 되나요?

A. 온도 도달과 완전 팽창은 다릅니다. 일반적으로 온도가 맞으면 괜찮다고 알려져 있지만, 실제로는 노즐 기준으로 목표 온도 도달 후 최소 15분, 매니폴드는 그보다 더 긴 추가 열 흡수시간이 필요합니다. 이 시간을 건너뛰는 콜드스타트가 누출 사고의 가장 흔한 원인입니다.



Q. 핫러너 콘트롤러 존이 2~3개 꺼져 있어도 괜찮지 않나요?

A. 제 경험상 이건 절대 괜찮지 않습니다. 30존 기준으로 2~3존만 꺼져 있어도 매니폴드 내부의 압력 균형이 흔들려 누출로 이어질 수 있습니다. 기종변경 전후에 전 존이 정상적으로 켜져 있는지 반드시 확인해야 합니다.



Q. 핫러너 누출을 육안으로도 감지할 수 있나요?

A. 가능합니다. 매니폴드 플레이트에 와이어링 채널을 밀링해 한쪽에서 빛을 비추는 방법이 있습니다. 누출이 생기면 수지가 채널을 막아 반대편에서 빛이 보이지 않게 됩니다. 전자 감지가 잡지 못하는 소규모 누출을 초기에 발견하는 데 실용적입니다.



Q. 색상별로 핫러너 매니폴드 블록을 따로 만드는 게 효과적인가요?

A. 색상 교환 속도 면에서는 효과적입니다. 다만 블록 보관 공간과 교체 인원 교육이 함께 따라옵니다. 조립 순서와 가이드 핀 관리에 익숙하지 않은 인원이 교체하면 핀이 휘어지는 사고가 생길 수 있어서, 운용 결정 전에 교육 체계부터 갖추는 편이 낫습니다.



Q. 프레스 안에서 금형 유지보수 작업을 해도 되나요?

A. 시간은 절약되지만 주의가 필요합니다. 캐비티 플레이트와 매니폴드 측의 온도 차이가 커지면 정렬 불량이 발생하고, 씰링 면에 충돌 자국이 생겨 나중에 누출 원인이 됩니다. 플레이트 간 온도 차를 5°C 이내로 유지한 상태에서 작업하는 것이 원칙입니다.



결론

현장에서 99% 이상이 핫러너 매니폴드 금형으로 운용되는 지금, 기술이 발전한 건 사실이지만 운용 실수까지 막아주는 건 아닙니다. 콜드스타트를 피하는 열 흡수시간, 전존 확인과 예열 순서, 주기적인 밸브핀·부싱 점검 — 이 세 가지가 몸에 배지 않으면 누출은 언제든 다시 생깁니다.

제가 직접 겪어온 시행착오를 돌아보면, 결국 문서화된 절차를 만들고 그걸 모든 오퍼레이터가 실제로 지키는 것 외에 특별한 비법은 없었습니다. 색상별 블록 교체든 스마트 콘트롤러 도입이든, 기초가 흔들리면 어떤 방법도 오래 못 갑니다. 지금 현장에서 시동 절차와 유지보수 점검표가 문서로 존재하지 않는다면, 거기서부터 다시 시작해볼 것을 권합니다.
