사출성형 냉각회로 (레이놀즈수, 난류유동, 컨포멀냉각)

 오랫동안 냉각라인만 충분히 뚫어두면 된다고 생각했습니다. 온도조절기 압력을 올리면 냉각수가 잘 돌겠거니 싶었고, 난류가 실제로 형성되는지는 크게 따져본 적이 없었습니다. 그런데 현장에서 치수 불량과 변형 문제를 반복해서 마주치면서, 냉각수 흐름의 성질이 생각보다 훨씬 중요하다는 걸 뒤늦게 깨달았습니다. 이 글은 그 과정에서 제가 정리한 생각들입니다.

레이놀즈수, 현장에서는 얼마나 현실적인가

교과서적으로는 냉각회로의 흐름을 레이놀즈수(Reynolds number)로 판단합니다. 여기서 레이놀즈수란 유체의 관성력과 점성력의 비율을 나타내는 무차원 수치로, 이 값이 2,300 이하면 층류, 4,000을 넘으면 난류로 분류됩니다. 쉽게 말해 냉각수가 유로 안에서 얌전하게 흐르느냐, 아니면 소용돌이치며 섞이느냐의 차이입니다.

난류(turbulent flow) 상태에서는 냉각수가 금형 벽면으로부터 열을 빼앗는 능력이 층류 대비 크게 향상됩니다. 금형 표면온도가 낮아지고 전체적으로 균일해지니, 사이클 타임 단축과 치수 안정성 확보에 직결됩니다. 이 점에서는 이견이 없습니다.

그런데 제가 직접 현장에서 겪어보니, 이 레이놀즈수를 실제로 확보하는 일이 만만치 않습니다. 금형 하나를 들여다보면 냉각라인의 지름이 구간마다 제각각이고, 호스 굵기, 니쁠의 유로 굵기, 온도조절기 연결 호스 굵기가 모두 다릅니다. 레이놀즈수는 유속, 밀도, 유로 지름에 비례하고 동적점도(dynamic viscosity)에 반비례하는데, 유로 지름이 중간에 좁아지는 구간이 있으면 그 지점이 병목이 되어 원하는 유량 자체가 확보되지 않습니다. 동적점도란 유체가 전단력에 저항하는 끈끈한 정도를 말하는데, 물 온도가 높을수록 이 값이 작아져 난류 형성에 유리해집니다. 그러나 유로 구조가 불균일한 상황에서는 온도조절기 압력을 올려봤자 특정 회로에만 유량이 몰리는 현상이 생깁니다.

• 레이놀즈수 2,300 이하: 층류 — 열전달 효율 낮음
• 레이놀즈수 2,300~4,000: 과도기 — 불안정한 흐름
• 레이놀즈수 4,000 이상: 난류 — 열전달 효율 크게 향상
• 냉각 효율에 영향을 주는 요소: 유로 지름, 냉각수 유속, 동적점도, 유로 길이

요약: 레이놀즈수 4,000 이상의 난류 확보가 이상적이지만, 유로 지름 불균일과 연결 구조의 한계로 현장에서 이를 실현하기는 생각보다 훨씬 어렵습니다.



난류유동, 컨포멀냉각이 오히려 발목을 잡는 경우

컨포멀 냉각(conformal cooling)이라는 개념이 현장에 보급되면서 냉각 효율이 크게 올라갈 것이라는 기대가 많았습니다. 컨포멀 냉각이란 금형 캐비티의 형상을 따라 3D 프린팅 등으로 구현하는 비정형 냉각유로 방식으로, 기존 드릴 가공으로는 접근하기 어려운 곳까지 냉각수를 보낼 수 있다는 장점이 있습니다. 저도 이 방식을 처음 접했을 때는 꽤 기대가 컸습니다.

그런데 실상은 다른 문제가 생깁니다. 컨포멀 냉각관이나 병렬식 버블러(parallel bubbler — 여러 분출 튜브에 냉각수를 동시에 분배하는 구조)를 적용하면 유로 지름이 작아지고 유로 길이가 늘어납니다. 그 결과 난류유동에 필요한 유량을 확보하려면 훨씬 높은 압력이 필요해지고, 같은 온도조절기에 여러 회로가 연결돼 있으면 유량이 분산되어 정작 난류에 도달하지 못하는 회로가 생기기 쉽습니다. 냉각 구조를 정교하게 만들수록 오히려 난류 확보가 어려워지는 아이러니입니다.

제 경험상 이건 좀 다른 문제입니다. 금형 제작 단계에서 IN·OUT을 제대로 구분하지 않고 연결하거나, 병렬 분기를 잘못 설계하면 압력이 있어도 흐름이 편향됩니다. 실제로 IN·OUT을 구분해서 연결하는 것만으로도 냉각 효율이 눈에 띄게 달라지는 경우를 여러 번 봤습니다. 오토데스크 몰드플로우(Autodesk Moldflow)와 같은 사출성형 시뮬레이션 소프트웨어(출처: Autodesk Moldflow)를 활용하면 회로별 필요 유량과 압력을 사전에 검토할 수 있고, 회로를 별도 온도조절기로 분리할지 여부도 데이터로 판단할 수 있습니다. 한번 만들어진 금형을 수정하는 건 현실적으로 매우 힘들기 때문에, 설계 단계에서 이 부분을 짚어두는 것이 맞습니다.

1,800톤, 1,300톤 대형 성형기는 그나마 호스 굵기 자체가 커서 전체적인 유량 확보에 유리한 편입니다. 그러나 소형 금형이나 복잡한 형상의 제품을 다루는 중소형 현장에서는 온도조절기 압력을 올려도 난류가 충분히 형성되는지 솔직히 의문이 들 때가 많습니다.

요약: 컨포멀 냉각과 버블러는 냉각 위치를 개선하지만 유로 지름 축소와 길이 증가로 난류유동 확보를 오히려 어렵게 만들 수 있으므로, 설계 단계에서 회로별 유량과 압력을 반드시 검토해야 합니다.

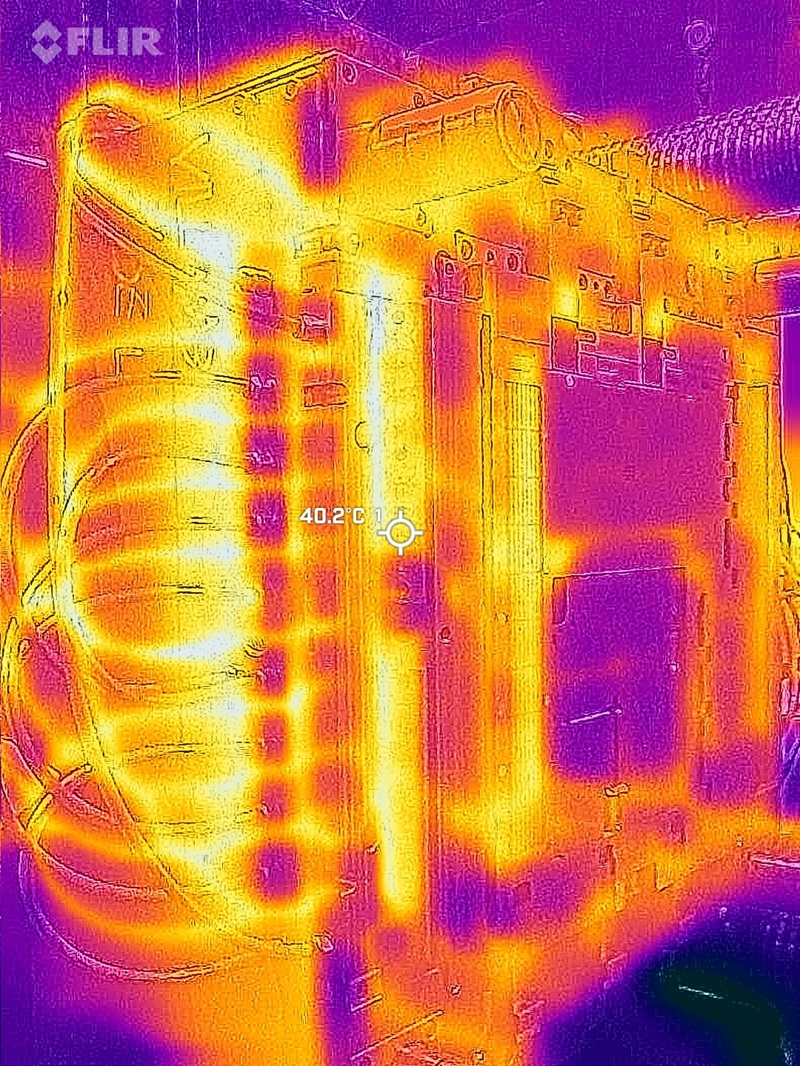

냉각회로온도

얼마나 흘려야 충분한가 — 현장 연구가 보여준 것

이 물음에 답하기 위한 성형 연구가 실제로 진행된 적이 있습니다. 의료기기 외관용 다캐비티 금형에 무충전 폴리프로필렌(PP) 소재를 적용하고, 공정 변수와 사이클 타임은 고정한 채 냉각 유량만 바꿔가며 제품 치수 변화를 측정한 실험입니다(출처: 플라스틱코리아). 결과는 꽤 명확했습니다. 유동이 과도기 또는 난류 영역에 있는 한 치수 안정성에는 유의미한 차이가 없었고, 모든 회로가 층류로 떨어졌을 때 비로소 제품 높이 치수가 목표 범위를 벗어났습니다.

특히 코어 측 버블러 회로가 층류로 내려갔을 때 제품 폭이 감소하고 '오일캔(oil-canning)' 현상이 나타났다는 점이 인상적이었습니다. 오일캔이란 제품 표면이 국부적으로 눌리거나 들뜨는 전형적인 변형 현상으로, 조립 불량으로 직결됩니다. 냉각이 균일하지 않으면 제품이 고르게 수축하지 못하고 비틀린다는 걸 수치로 확인한 셈입니다.

이 결과는 "반드시 Re 10,000 이상의 완전 난류가 아니어도 된다"는 시각을 뒷받침합니다. 과도기 영역이라도 층류만 아니면 치수 안정성은 유지된다는 뜻입니다. 저는 이 부분이 현장에서 가장 실용적인 시사점이라고 생각합니다. 난류를 무조건 극대화하는 것보다, 어떤 회로도 층류로 떨어지지 않도록 관리하는 것이 더 현실적인 목표입니다.

그런데 제가 현장을 보면서 안타까운 건, 상당수 중소 성형업체가 냉각 유량을 제대로 확인하지 않고 온도조절기 온도를 낮추거나 실린더 온도를 떨어뜨리는 방식으로 문제를 덮는다는 겁니다. 근본적으로는 금형 설계 단계에서 냉각라인을 충분히 확보했어야 하는데, 한번 제작된 금형을 고치는 건 비용과 시간 모두 현실적으로 어렵습니다. 결국 성형업체가 악조건을 안고 버티는 구조가 됩니다. 이 문제는 개발 초기부터 금형 업체와 성형 업체, 발주처가 냉각 설계 기준을 공유하고 맞혀야만 해소될 수 있다고 봅니다.

요약: 완전 난류가 아닌 과도기 흐름도 치수 안정성 유지에는 충분하지만, 층류로 떨어지는 순간 변형과 치수 불량이 발생하므로 '최소 과도기 이상 유지'가 현실적인 관리 기준이 됩니다.



자주 묻는 질문

Q. 냉각회로에서 난류유동이 반드시 필요한가요?

A. 난류가 이상적이지만, 연구 결과에 따르면 과도기 흐름(Re 2,300~4,000)이라도 층류만 아니면 치수 안정성은 유지됩니다. 반드시 완전 난류를 목표로 하기보다 어떤 회로도 층류로 떨어지지 않도록 관리하는 것이 현실적인 기준으로 보입니다.



Q. 컨포멀 냉각을 적용하면 냉각 효율이 무조건 좋아지나요?

A. 꼭 그렇지는 않습니다. 컨포멀 냉각은 냉각 위치를 형상에 가깝게 배치할 수 있다는 장점이 있지만, 유로 지름이 작아지고 길이가 늘어나면서 난류유동에 필요한 유량 확보가 더 어려워질 수 있습니다. 설계 단계에서 시뮬레이션으로 회로별 유량과 압력을 검토하지 않으면 오히려 냉각 불균일로 이어질 수 있습니다.



Q. 레이놀즈수를 높이려면 어떻게 해야 하나요?

A. 레이놀즈수는 냉각수 유속, 유로 지름에 비례하고 동적점도에 반비례합니다. 유로 지름을 키우거나 유속을 높이면 레이놀즈수가 올라가고, 냉각수 온도를 높이면 동적점도가 낮아져 같은 유량에서도 레이놀즈수가 높아집니다. 다만 현장에서는 호스·니쁠 등 연결부의 유로 불균일이 병목으로 작용하는 경우가 많으므로, 연결 구조 전체를 함께 점검하는 것이 중요합니다.



Q. 금형 냉각 문제는 금형 완성 후에도 수정 가능한가요?

A. 가능하긴 하지만 비용과 시간이 상당히 들고, 구조적으로 손댈 수 없는 부분도 많습니다. 제 경험상 완성 후 수정은 임시방편에 그치는 경우가 대부분이었습니다. 냉각라인 확보와 IN·OUT 구분 등 기본적인 설계 기준은 금형 제작 전 발주처, 금형 업체, 성형 업체가 함께 합의해두는 것이 가장 효과적입니다.



결론

냉각회로의 난류유동이 중요하다는 데는 이견이 없습니다. 하지만 중요한 건 "난류냐 아니냐"의 이분법이 아니라, 어떤 회로에서도 층류로 떨어지는 구간이 생기지 않도록 설계와 운영을 챙기는 일이라고 저는 생각합니다. 컨포멀 냉각이나 버블러 같은 첨단 구조를 도입하려면, 그 회로가 실제로 필요한 유량을 확보할 수 있는지 사전 시뮬레이션으로 확인하는 과정이 반드시 따라와야 합니다.

무엇보다 한번 제작된 금형에서 냉각 문제를 수정하는 건 현실적으로 쉽지 않습니다. 개발 초기 단계에서 금형 업체와 성형 업체가 냉각 설계 기준을 공유하고, 레이놀즈수 기준을 포함한 유량 조건을 스펙으로 명시하는 문화가 자리 잡아야 한다고 봅니다. 금형에 냉각라인을 어떻게 뚫느냐의 문제가 결국 양산 이후 성형 조건과 불량률을 좌우합니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=26289
