사출기에서 막 나온 제품이 멀쩡해 보여도, 시간이 지나면서 뒤틀리고 도장면이 들뜨는 경험을 해보셨습니까? 저도 처음에는 왜 그런지 몰랐습니다. 알고 보니 눈에 보이지 않는 잔류응력이 제품 안에서 조용히 쌓이고 있었던 겁니다. 성형 조건을 아무리 맞춰도 원인을 모르면 같은 불량이 반복됩니다.

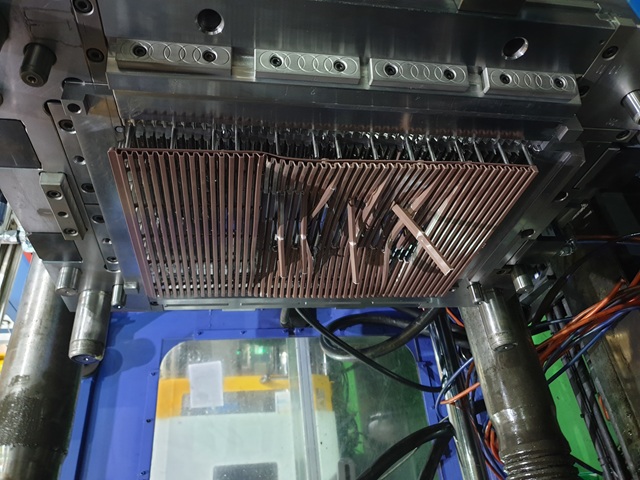

잔류응력은 왜 피할 수 없는가 — 발생원인
사출성형을 시작한 지 얼마 안 됐을 때, 제품이 금형에서 나오는 순간 이상이 없으면 그걸로 된 거라고 생각했습니다. 그런데 며칠 후 제품을 다시 꺼내보면 미묘하게 휘어 있거나, 도장 공정에 올렸을 때 밀핀 자국 주변이 하얗게 백화 되는 일이 벌어졌습니다. 제가 직접 겪어보니, 이건 단순한 조건 실수가 아니라 플라스틱 자체의 구조적 특성에서 오는 문제였습니다.
열가소성 플라스틱은 긴 사슬 분자(polymer chain)로 이루어져 있습니다. 여기서 폴리머 사슬이란, 수천 개의 분자 단위가 실처럼 연결된 구조를 말하며, 외력이 없을 때는 스프링처럼 코일 형태로 뭉쳐 있습니다. 그런데 사출 충전 과정에서 수지가 게이트를 통과하고 굴곡진 구간을 지나면서 이 사슬이 강제로 늘어납니다. 쉽게 말해, 스프링을 억지로 잡아당겨 펼친 뒤 굳혀버리는 겁니다. 이 상태에서 굳으면 원래대로 돌아가려는 힘, 즉 잔류응력이 제품 내부에 남습니다.
상황을 더 복잡하게 만드는 건 냉각 속도의 불균일입니다. 부품 표면은 금형 강재(steel)와 직접 맞닿아 빠르게 식지만, 플라스틱은 열전도성이 낮아 내부 코어는 훨씬 천천히 냉각됩니다. 결국 표면층과 내부층의 수축 타이밍이 달라지고, 두께 차이가 큰 부위에서는 이 격차가 더 벌어집니다. 살이 두꺼운 곳과 얇은 곳이 공존하는 제품일수록 잔류응력이 크게 발생하는 이유가 바로 여기 있습니다.
사출 속도(injection speed)도 결정적입니다. 충전 속도가 빠를수록 전단 응력(shear stress)이 높아집니다. 전단 응력이란 수지가 금형 내 좁은 게이트나 유로를 빠르게 통과할 때 분자 사슬이 마찰을 받으며 배향되는 힘을 의미합니다. 게이트 통과 직후나 굴곡진 구간에서 잔류응력이 특히 집중되는 이유입니다. 제가 투명 PC 제품을 사출 할 때, 육안으로는 전혀 보이지 않던 게이트 주변과 굴곡 구간이 도장 후 백화로 그대로 드러난 적이 있습니다. 그 경험이 지금도 잊히지 않습니다.
- 폴리머 사슬의 강제 배향: 충전 시 분자 사슬이 늘어난 채 냉각·고화
- 불균일한 냉각: 표면과 내부의 냉각 속도 차이로 수축 격차 발생
- 벽 두께 변화: 얇은 부위와 두꺼운 부위의 수축 시점 차이
- 사출 속도와 전단 응력: 빠른 충전 속도가 분자 배향과 잔류응력을 증폭
- 금형 이형(ejection) 불균일: 밀핀이 제품 한쪽을 편심 가압하면 취출 시 응력 추가
잔류응력을 줄이는 핵심 — 온도관리
잔류응력을 줄이는 방법으로 사출 압력이나 사출 시간을 줄이면 된다고 생각하는 분들도 있는데, 저는 그게 그렇게 단순하지 않다고 생각합니다. 압력이나 시간을 줄이면 미충전(short shot)이나 싱크 마크(sink mark) 같은 또 다른 불량이 바로 터져 나옵니다. 결국 한쪽을 잡으려다 다른 쪽을 잃는 구조입니다.
제 경험상 가장 효과적이면서 다른 불량을 최소화하는 방법은 온도 관리, 그중에서도 금형 온도(mold temperature)를 높이는 것이었습니다. 금형 온도란 냉각수 순환 등으로 제어되는 금형 강재의 표면 온도를 말하며, 이 온도가 높을수록 수지가 금형 벽에 닿아도 급격히 굳지 않고 천천히 냉각됩니다. 그 결과 폴리머 사슬이 자연스럽게 코일 상태로 돌아올 시간이 생기고, 잔류응력이 줄어듭니다.
저는 잔류응력 대응이 필요한 제품에서는 금형 상측과 하측 온도를 동일하게 높게 설정하는 편입니다. 온도 불균형이 생기면 제품 위아래 수축량이 달라져 휨이 발생하기 때문입니다. 실린더 온도(barrel temperature)와 핫런너 온도(hot runner temperature)도 함께 높여야 수지 점도가 낮게 유지되어 낮은 사출 속도에서도 충전이 원활해집니다. 속도를 낮추면 전단 응력이 떨어지고, 그만큼 잔류응력도 줄어드는 선순환이 만들어집니다.
어닐링(annealing)이라는 방법도 있습니다. 어닐링이란 성형 후 제품을 유리전이온도(Tg) 근처까지 가열해 분자 사슬이 이완되도록 한 뒤 서냉하는 열처리 공정을 의미합니다. ASTM D648 기준의 하중굴곡온도(DTUL, Deflection Temperature Under Load) 데이터를 보면, 동일 재료라도 어닐링 처리 여부에 따라 측정값이 22°C 이상 차이 나는 경우가 있습니다(출처: ASTM International). 이 수치 하나만 봐도 잔류응력이 물성에 얼마나 큰 영향을 미치는지 실감하게 됩니다.
PC처럼 엔지니어링 플라스틱(engineering plastics) 계열을 사출 할 때는 온도를 충분히 높이지 않으면 점도가 높아 게이트 통과 시 전단이 집중됩니다. 솔직히 이건 예상 밖이었습니다. 온도를 올리면 사이클 타임이 늘어 생산성이 떨어진다는 걱정이 먼저였는데, 실제로 불량률을 따져보니 온도를 높이는 쪽이 훨씬 경제적이었습니다.
도장불량과 금형설계로 배운 것들 — 도장불량
도장 제품을 많이 다루다 보면, 사출 단계에서는 전혀 보이지 않던 문제가 도장 오븐을 통과하는 순간 드러나는 일을 겪게 됩니다. 제가 가장 당황했던 건 투명 PC 제품 도장 때였습니다. 육안으로는 깨끗한 제품이었는데, 도장 후 게이트 주변과 굴곡진 부분에서 백화(whitening)가 발생했습니다. 백화란 잔류응력이 높은 부위가 도료 용제나 열에 의해 표면이 뿌옇게 변하는 현상을 말하며, 잔류응력이 제품 내부에 남아 있다는 가장 직접적인 신호입니다.
밀핀(ejector pin) 자국 주변도 마찬가지였습니다. 형개 시 상측이나 하측에서 제품을 물거나, 밀핀 배치가 불균형하면 취출(ejection) 순간 국소적으로 응력이 집중됩니다. 이 자국은 사출 직후에는 표면에 거의 티가 나지 않지만, 도장 공정에서 열이 가해지면 그 부위만 도료가 수축하거나 들뜨면서 불량이 표면으로 올라옵니다. 제 경험상 이 문제는 대부분 금형 온도를 높이는 것만으로 상당 부분 해소되었습니다. 그전에 사출 압력이 왜 높은지, 금형 온도 분포가 고른지를 먼저 점검하는 게 순서였습니다.
금형 설계 단계에서의 대응도 중요합니다. 리브(rib)살을 추가해 제품 강성을 확보하면 잔류응력에 의한 휨과 뒤틀림을 물리적으로 억제할 수 있습니다. 다만 리브살이 너무 얇으면 오히려 해당 부위에 잔류응력이 집중되어 취약해지므로 주의가 필요합니다. 일반적으로 리브 두께는 인접 벽 두께의 50~60% 이하로 설계하는 것이 권장됩니다(출처: 플라스틱코리아). 제품 전체 살 두께를 균일하게 설계하고 금형 냉각 밸런스를 맞추는 것도 같은 맥락입니다.
일반적으로 성형품을 고정 지그에 물려 냉각시키면 뒤틀림을 잡을 수 있다고 보는 시각도 있는데, 개인적으로는 그 방법을 권하지 않습니다. 고정 지그는 외형을 억지로 잡아주는 것처럼 보이지만, 제품 내부에 오히려 더 큰 잔류응력을 심어 놓는 꼴입니다. 시간이 지나 지그를 빼고 나면, 혹은 현장에서 열사이클을 받으면 결국 더 크게 틀어집니다. 이 사이클 테스트 — 약 110°C로 가열 후 -40°C로 냉각하는 반복 — 를 생산 전에 미리 수행해 잠재된 잔류응력을 미리 확인하는 것이 훨씬 현명한 접근입니다.

자주 묻는 질문
Q. 사출성형품 잔류응력, 완전히 없앨 수 있나요?
A. 완전히 없애기는 어렵습니다. 가장 단순한 형상의 시편도 사출 직후에는 잔류응력이 존재합니다. 어닐링(annealing) 열처리로 대부분을 해소할 수는 있지만, 양산 현장에서 모든 제품에 적용하기는 현실적으로 부담이 큽니다. 저는 설계·성형 조건 단계에서 최대한 줄이는 것을 목표로 삼고 있습니다.
Q. 금형 온도를 올리면 사이클 타임이 길어지지 않나요?
A. 맞습니다, 냉각 시간이 다소 늘어납니다. 그런데 제가 직접 비교해봤을 때, 도장 불량으로 인한 재작업 비용과 납기 지연을 고려하면 온도를 높여 초기에 잡는 편이 전체 원가 측면에서 유리했습니다. 사이클 타임은 냉각수 유량과 금형 설계로 어느 정도 보완할 수 있습니다.
Q. 도장 후 백화가 생겼을 때 가장 먼저 확인해야 할 게 뭔가요?
A. 백화 위치를 먼저 보십시오. 게이트 근처나 굴곡 구간이라면 전단 응력에 의한 잔류응력이 원인일 가능성이 높습니다. 밀핀 자국 주변이라면 취출 불균형을 의심해야 합니다. 저는 이 두 곳을 먼저 체크하고, 그다음에 금형 온도 분포가 고른지 확인하는 순서로 접근했습니다.
Q. 리브(rib)살 두께는 어느 정도가 적당한가요?
A. 일반적으로 인접한 주벽 두께의 50~60% 이하가 권장됩니다. 리브가 너무 두꺼우면 수축 차이로 싱크 마크가 생기고, 너무 얇으면 잔류응력에 취약해져 오히려 그 부위가 먼저 파손될 수 있습니다. 설계 단계에서 미리 검토하는 것이 이후 금형 수정 비용을 줄이는 길입니다.
Q. 성형 후 고정 지그로 냉각하면 뒤틀림이 잡히지 않나요?
A. 일시적으로 형상을 유지하는 것처럼 보이지만, 지그를 제거하거나 열사이클이 반복되면 억눌렸던 잔류응력이 다시 나타납니다. 제 경험상 고정 지그는 문제를 해결하는 게 아니라 미루는 것에 가깝습니다. 근본 원인인 잔류응력 자체를 줄이는 방향으로 접근하는 것이 맞습니다.
결론
사출성형은 압력, 온도, 속도, 냉각, 설계가 모두 뒤엉켜 있습니다. 잔류응력 하나를 건드리면 반드시 다른 변수가 반응합니다. 제 경험상 이걸 한 번에 해결하는 마법 같은 조건은 없습니다. 다만, 온도 — 금형 온도, 실린더 온도, 핫런너 온도 — 를 전체적으로 균일하게 높이는 것이 잔류응력을 줄이면서 다른 불량을 최소화하는 가장 현실적인 출발점이라고 생각합니다.
도장 불량이 반복된다면 사출 조건보다 금형 온도 분포와 취출 균일성을 먼저 점검해 보시기 바랍니다. 그리고 신규 제품이라면 본격 양산 전에 열사이클 테스트(110°C 가열 → -40°C 냉각 반복)를 반드시 거쳐 잠재된 잔류응력을 현장 투입 전에 확인하는 것이 훨씬 현명한 방법입니다. 사출성형은 자연의 법칙을 거스르는 공정이 아니라, 그 법칙 안에서 최적의 타협점을 찾아가는 과정이라고 생각합니다.
참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=19330&page=2&total=197
