사출성형 배럴용량 (배럴용량, 숏사이즈 비율, 수지 특성)

솔직히 이건 예상 밖이었습니다. 같은 메이커, 같은 용량의 기계인데 왜 품질 편차가 생기냐는 말을 현장에서 숱하게 들었고, 저도 처음엔 딱 부러진 답을 못 했습니다. 그런데 파고들다 보니 결국 배럴용량 대비 숏사이즈 비율이 얼마나 맞게 설정되어 있는지, 그리고 그 기계의 스크류 상태를 얼마나 파악하고 있는지가 핵심이더군요. 이 글은 그 경험을 정리한 것입니다.

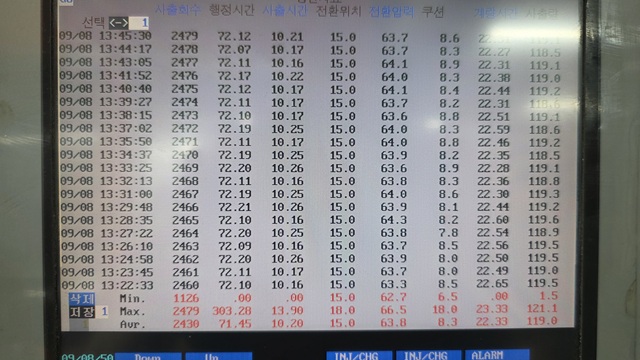

공정데이타

배럴용량과 숏사이즈 비율, 숫자로 보면 명확합니다

사출성형에서 배럴용량(barrel capacity)이란 스크류가 한 번에 용융·저장할 수 있는 최대 수지량을 말합니다. 여기서 숏사이즈(shot size)란 한 번의 사출에 실제로 사용되는 용융 수지의 양입니다. 이 두 수치의 비율이 맞지 않으면 아무리 조건을 잘 잡아도 품질이 들쭉날쭉해집니다.

제가 직접 여러 기계를 다뤄본 경험상, 숏사이즈는 배럴용량의 25~65% 범위 안에 들어오는 것이 가장 안정적이었습니다. 이 범위를 벗어날 때 어떤 일이 벌어지는지 수치로 짚어보면 이렇습니다.

먼저 25% 미만으로 내려가는 경우입니다. 스크류 회전수(rpm)가 자연스럽게 낮아지고, 숏사이즈를 만드는 데 걸리는 스크류 회전 횟수 자체가 줄어듭니다. 스크류의 역할은 단순히 수지를 앞으로 미는 것이 아니라 전단(shear)과 압축(compression)을 통해 열을 발생시키고 펠렛을 고르게 용융시키는 것입니다. 여기서 전단이란 스크류 플라이트(flight) 사이에서 수지가 눌리고 밀리는 과정에서 발생하는 마찰 에너지를 말합니다. 회전수가 적으면 이 전단 에너지가 부족해져 용융품질(melt quality)이 떨어집니다. 체류시간이 길면 열로 어느 정도 보완되지 않겠냐고 생각할 수 있지만, 제 경험상 그게 잘 통하지 않았습니다. 배럴 히터만으로 용융에 필요한 에너지를 다 공급하기는 어렵고, 실제로 용융에 필요한 에너지의 약 80%는 전단을 통해 나옵니다(출처: 플라스틱코리아).

반대로 65% 이상으로 올라가면 이번엔 피드구간(feed section) 문제가 생깁니다. 피드구간이란 호퍼에서 투입된 펠렛을 처음 받아들이는 스크류의 입구 영역으로, 통상적인 20:1 L/D 스크류 기준으로 플라이트가 10개입니다. 숏사이즈가 배럴의 65%라면 그중 6.5개가 비어 있는 상태가 되어, 실질적으로 수지를 받아 압축·이송하는 데 쓸 수 있는 플라이트가 3.5개밖에 남지 않습니다. 이 상태에서 반결정질(semi-crystalline) 수지, 예컨대 PP나 PE를 가공하면 스크류 플라이트 자체가 마모될 정도로 부하가 걸립니다.

• 숏사이즈 25% 미만: 스크류 회전수 부족 → 전단 에너지 저하 → 용융 불균일 발생
• 숏사이즈 25~65%: 안정적인 용융품질 확보 가능 구간
• 숏사이즈 65% 초과: 피드구간 플라이트 부족 → 반결정질 수지에서 스크류 마모·미성형 위험

요약: 숏사이즈는 배럴용량의 25~65% 범위를 반드시 지켜야 하며, 이 범위를 벗어나면 용융품질 저하나 스크류 손상으로 이어진다.



현장에서 수지 특성과 기계 상태를 읽는 법

이론을 알아도 현장에선 변수가 더 많습니다. 제가 기계를 만드는 사람이 아니라 다루는 입장에서 제일 먼저 깨달은 건, 같은 메이커 같은 용량이어도 기계마다 실린더 히터 특성과 스크류 상태가 미묘하게 다르다는 것이었습니다. 육안으로는 온도 숫자만 보일 뿐, 실린더 안에서 실제로 수지가 어떻게 용융되고 있는지는 열어볼 수 없으니까요.

그래서 제가 현장에서 익힌 방법은 퍼징(purging)을 통한 직접 확인입니다. 퍼징이란 배럴 안을 청소하거나 수지를 교체할 때 용융 수지를 밀어내는 작업인데, 저는 이걸 단순한 청소로 보지 않았습니다. 퍼징으로 나온 수지를 손으로 직접 조물조물 만져보면서 점도, 온도감, 덩어리 유무를 확인했습니다. 펠렛이 제대로 안 녹은 느낌이 손에 잡히면 그게 곧 용융품질 문제의 신호입니다. 거기에 비접촉 온도계를 써서 실제 토출 수지 온도를 재보면 설정 온도와 실측 온도의 차이를 파악할 수 있고, 이게 조건설정에 큰 기준이 됩니다.

수지의 종류도 중요하게 봐야 합니다. 비정질(amorphous) 수지는 마치 버터처럼 열이 가해지면 서서히 부드러워지며 녹습니다. 여기서 비정질 수지란 분자 배열이 불규칙해 특정 융점 없이 넓은 온도 범위에서 연화되는 수지로, ABS가 대표적입니다. ABS를 용융 상태로 만드는 데는 454g당 약 150 BTU 정도가 필요합니다(출처: SPE(미국 플라스틱엔지니어협회)). 반면 반결정질 수지인 PP(폴리프로필렌)나 PE(폴리에틸렌)는 얼음처럼 융점에 도달하기 전까지 딱딱한 상태를 유지하다가 한꺼번에 녹습니다. 용융에 필요한 에너지도 454g당 약 300 BTU로 두 배나 됩니다. 이 차이를 모르고 큰 숏사이즈로 PP를 가공하면 피드구간이 열 에너지를 충분히 공급하지 못해 미성형이 발생하는 것입니다.

전동식 사출기도 주의가 필요합니다. 제가 직접 써봤는데, 전동식은 형체력이 높은 대신 같은 형체력 기준 유압식에 비해 스크류 직경이 작아지는 경우가 많습니다. 스크류 직경이 작으면 배럴용량 자체가 줄어들어, 중량이 조금만 커져도 배럴의 65%를 초과하는 상황이 생깁니다. 그래서 전동식 기계에 작업을 계획할 때는 최대 숏 중량을 반드시 먼저 확인하고 배럴용량과 대조하는 습관이 필요합니다. 유압식이랑 같은 기준으로 넣었다가 미성형 불량이 터진 경험이 저도 있습니다.

계량속도(스크류 rpm) 설정도 같이 봐야 하는 이유

계량속도(screw rpm)란 숏사이즈를 만들기 위해 스크류가 회전하는 속도를 말합니다. 이 속도가 너무 낮으면 전단 에너지가 부족해 용융품질이 나빠지고, 너무 높으면 수지가 과열·분해될 수 있습니다. 배럴용량 대비 숏사이즈 비율이 적정 범위 안에 있어야 계량속도도 의미 있는 범위에서 설정할 수 있습니다. 비율이 너무 작으면 rpm을 아무리 올려도 회전수 자체가 절대적으로 부족해, 균일한 용융 상태를 만들기 어렵습니다. 저는 조건을 잡을 때 배럴용량 비율을 먼저 계산하고, 그다음에 계량속도를 결정하는 순서로 접근합니다.

요약: 퍼징 확인과 온도 실측으로 기계 특성을 파악하고, 수지 종류(비정질/반결정질)와 기계 형식(전동/유압)에 따라 배럴용량 비율 기준을 달리 적용해야 한다.

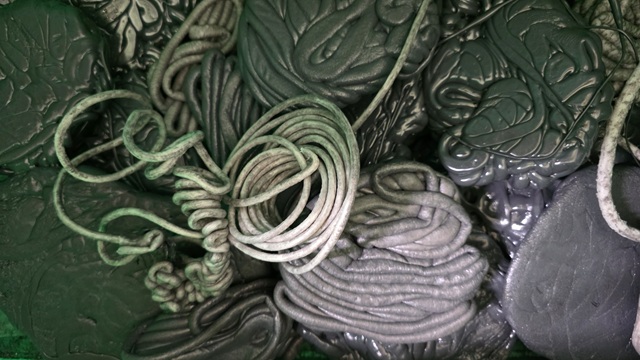

퍼징재

자주 묻는 질문

Q. 배럴용량 대비 숏사이즈 비율이 왜 25~65%여야 하나요?

A. 25% 미만이 되면 스크류 회전수가 절대적으로 부족해 전단 에너지가 줄고, 용융품질이 불균일해집니다. 반대로 65%를 넘으면 피드구간에서 수지를 받아 이송하는 스크류 플라이트 수가 너무 줄어들어 특히 반결정질 수지에서 미성형과 스크류 마모가 생깁니다. 이 범위는 범용 스크류 기준에서 경험적으로 검증된 가이드라인입니다.



Q. PP랑 ABS를 같은 조건으로 성형하면 안 되는 이유가 뭔가요?

A. PP는 반결정질 수지로 융점 도달 전까지 딱딱한 상태를 유지하다가 한꺼번에 녹기 때문에, 용융에 필요한 에너지가 ABS의 약 두 배(454g당 300 BTU vs 150 BTU)입니다. 큰 숏사이즈를 쓸 경우 피드구간이 열 에너지를 충분히 공급하지 못해 미성형이나 스크류 손상이 발생합니다. ABS는 비정질 수지라 이 문제에서 상대적으로 자유롭습니다.



Q. 같은 메이커 같은 용량의 기계인데 왜 품질 편차가 생기나요?

A. 같은 스펙이라도 배럴 히터 상태, 스크류 마모 정도, 실제 온도 편차 등 기계마다 미세한 차이가 누적됩니다. 설정 온도와 실측 온도가 다를 수 있고, 스크류 L/D 비율이나 플라이트 마모 상태도 기계마다 다릅니다. 퍼징을 통해 각 기계의 특성을 먼저 파악해 두는 것이 편차를 줄이는 가장 현실적인 방법입니다.



Q. 전동식 사출기에서 배럴용량을 특별히 주의해야 하는 이유가 있나요?

A. 전동식 사출기는 형체력은 높지만 같은 형체력 기준으로 유압식보다 스크류 직경이 작아지는 경우가 많습니다. 직경이 작으면 배럴용량 자체가 줄어들어, 중량이 조금만 커져도 65% 한계를 초과하기 쉽습니다. 작업 계획 단계에서 반드시 해당 기계의 최대 숏 중량을 먼저 확인하고 배럴용량 비율을 계산한 후 투입 여부를 결정해야 합니다.



Q. 퍼징할 때 수지를 손으로 만져보는 게 실제로 도움이 되나요?

A. 생각보다 많이 도움됩니다. 제가 현장에서 직접 익힌 방법인데, 퍼징 수지를 손으로 조물조물 눌러보면 덜 녹은 펠렛 조각이 남아있는지, 점도가 너무 낮거나 높지 않은지 바로 느껴집니다. 여기에 비접촉 온도계로 실측 온도를 추가로 확인하면, 설정값과 실제 상태의 차이를 빠르게 파악해 조건설정에 반영할 수 있습니다.



결론

결국 사출성형 현장에서 품질 안정은 대단한 비법이 아니라, 배럴용량 대비 숏사이즈 비율을 25~65% 안에 맞추고 각 기계의 스크류와 히터 상태를 직접 파악해 두는 것에서 시작합니다. 저도 처음엔 조건만 잘 잡으면 된다고 생각했지만, 기계 특성을 모른 채 숫자만 입력하는 건 모래 위에 집 짓는 것과 다를 바 없었습니다.

다품종 소량생산 환경에서 매번 같은 품질을 뽑아내는 건 정말 미션클리어 수준의 일입니다. 그래도 배럴용량 비율 계산, 퍼징 확인, 수지 종류(비정질/반결정질) 구분, 전동식/유압식 차이 이해라는 네 가지 습관을 체화해 두면, 낯선 기계에서도 조건을 잡는 시간이 확실히 줄어드는 것을 체감할 수 있습니다. 다음 작업 계획을 짤 때 제일 먼저 배럴용량부터 확인해 보시길 권합니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=19801&page=2&total=197
