사출성형 양품 생산 (금형점검, 온도관리, 공정표준화)

사출성형 현장에서 불량률이 치솟는 원인의 절반 이상은 양산 투입 전 셋업 단계에서 이미 결정됩니다. 저도 처음에는 이 사실을 머리로는 알면서도 현장 압박에 치여 절차를 건너뛰곤 했는데, 그때마다 반드시 후회했습니다. 금형부터 원재료, 사출 조건까지 — 각 단계를 어떻게 점검해야 양품을 안정적으로 찍어낼 수 있는지, 제 경험을 바탕으로 정리해봤습니다.

금형점검, 이것부터 안 하면 나머지는 의미 없습니다

현장에서 흔히 "사출은 온도다"라는 말을 씁니다. 처음 들었을 때는 조금 과장된 표현이라고 생각했는데, 지금은 100% 동의합니다. 결국 온도 관리가 무너지면 어떤 조건을 잡아도 제품이 안정적으로 나오지 않습니다.

제가 금형 점검에서 가장 먼저 보는 건 냉각 라인입니다. 온조기(금형 온도 조절기)의 압력 게이지를 확인해서 압력이 규정 범위 안에 있는지 체크하고, 각 라인의 밸브가 제대로 열려 있는지 눈으로 직접 확인합니다. 여기서 한 가지 팁을 드리자면, 열화상 카메라로 금형 표면을 한 번 훑어보는 게 생각보다 효과적입니다. 육안으로는 멀쩡해 보여도 열화상에서 온도 편차가 눈에 확 들어올 때가 있거든요.

금형에 온도 센서를 부착했다면, 사출기 모니터에서 해당 센서의 온도가 목표값에 도달했다는 신호(현장에서는 보통 파란불이 들어오는 상태)를 확인한 뒤에 사출을 시작해야 합니다. 일반적으로 "어느 정도 따뜻해지면 돼"라고 생각하는 분들도 있는데, 제 경험상 이건 좀 다릅니다. 금형 전체가 균일한 온도에 도달하지 않은 상태에서 사출을 시작하면, 초기 수십 샷은 수축(Sink mark)이나 웰드라인 문제가 반드시 따라옵니다.

성형부, 즉 캐비티(Cavity)와 코어(Core)의 표면 상태도 빠뜨리면 안 됩니다. 캐비티란 수지가 채워져 제품의 외형을 만들어내는 공간을 말하고, 코어는 그 반대쪽에서 내부 형상을 결정하는 부분입니다. 찍힘이나 스크래치가 있으면 그대로 제품 표면에 전사되고, 방청유가 남아 있으면 외관 불량으로 직결됩니다. 이젝터 핀(밀핀)과 슬라이드 코어의 윤활 상태도 빠뜨리지 않고 확인합니다.

• 온조기 압력 게이지 확인 및 냉각 라인 밸브 점검
• 열화상 카메라로 금형 표면 온도 편차 확인
• 캐비티·코어 표면 찍힘·스크래치·방청유 잔류 여부 확인
• 이젝터 핀 및 슬라이드 코어 윤활 상태 점검
• 온도 센서 신호 확인 후 사출 시작

요약: 금형 점검의 출발점은 냉각 라인과 온도 센서 확인이며, 균일한 온도 도달을 확인한 뒤에만 사출을 시작해야 초기 불량을 막을 수 있습니다.



온도관리, 원재료 건조부터 실린더까지 끊기면 안 됩니다

원재료 컨디션이 제품 품질에 미치는 영향은 생각보다 훨씬 큽니다. 특히 PC(폴리카보네이트), PET, PA(나일론) 같은 흡습성이 강한 엔지니어링 플라스틱은 건조 상태가 조금만 틀어져도 외관에 바로 증거를 남깁니다. 은줄(Silver streak)이 대표적입니다. 여기서 Silver streak이란 수지 내 수분이 실린더 고온에서 기화하면서 제품 표면에 은색 흔적처럼 나타나는 외관 불량을 의미합니다. 가수분해까지 진행되면 외관 문제를 넘어 물성 자체가 저하됩니다.

제가 직접 겪어봤는데, 건조 시간을 "대충 비슷하게 됐겠지"라고 넘어갔다가 은줄 불량으로 라인이 멈춘 적이 있습니다. 그 이후로는 반드시 수지 제조사의 권장 건조 온도와 건조 시간을 작업 표준서에 명기하고, 제습 건조기를 사용해서 이슬점(Dew point)까지 관리합니다. 이슬점이란 공기 중 수분이 응결되기 시작하는 온도를 말하는데, 이 수치를 낮게 유지해야 수지 내부까지 충분히 건조됩니다(출처: 한국금형공업협동조합).

건조 호퍼뿐만 아니라 싸이클론 호퍼의 온도 센서도 주기적으로 확인해야 합니다. 사이클론 호퍼는 수지가 이송되면서 실린더 투입 직전에 머무는 구간인데, 이 부분의 온도가 낮아지면 건조가 잘 된 수지도 재흡습이 일어날 수 있습니다. 이걸 놓치는 경우가 의외로 많습니다.

실린더 히터 온도 설정도 빠뜨릴 수 없습니다. 수지 제조사에서 권장하는 실린더 각 존(Zone) 별 온도와 금형 온도를 성형기 특성에 맞게 정확히 입력하고, 목표 온도에 도달한 뒤 수지가 실린더 전체에 균일하게 녹아들 때까지 충분히 대기해야 합니다. 일반적으로 히터가 설정 온도에 도달하면 바로 사출해도 된다고 생각하는 분들도 있는데, 실제로는 히터 온도와 수지 온도 사이에 시간 차이가 있기 때문에 최소 10~20분 이상 균열 시간을 두는 것이 안전합니다(출처: 한국플라스틱산업협동조합).

요약: 수지 건조 온도·시간 준수, 제습 건조기 이슬점 관리, 싸이클론 호퍼 온도 확인까지 — 원재료 투입 전 온도 체인이 끊기지 않아야 외관 불량을 원천 차단할 수 있습니다.



공정표준화 없이는 오늘 된 것이 내일 안 됩니다

시험 사출(Try-out) 단계에서 합격품이 나왔다고 끝이 아닙니다. 솔직히 이건 예상 밖이었습니다. 처음 사출 일을 배울 때는 조건만 잘 잡으면 그다음은 자동으로 굴러간다고 생각했거든요. 하지만 현장은 그렇지 않습니다. 사출기의 재현성(Repeatability)이 무너지는 순간, 아무리 좋은 조건도 소용이 없습니다.

재현성이란 동일한 조건을 입력했을 때 매 사이클마다 동일한 결과물이 나오는 성질을 말합니다. 쿠션량(Cushion)이 샷마다 달라지거나, 형체력이 조금씩 밀리거나, V/P 전환 위치가 불안정하다면 — 이건 조건 문제가 아니라 기계 자체의 문제입니다. V/P 전환이란 사출 속도 제어에서 보압 제어로 넘어가는 시점을 말하는데, 이 전환 위치가 불안정하면 미성형(Short shot)과 플래시(Flash)가 번갈아 나타납니다. 제 경험상 기계 문제가 의심될 때는 조건 튜닝보다 기계 점검을 먼저 해야 합니다. 원인도 모르는 기계를 붙들고 조건만 조정하다가는 반나절을 날립니다.

공정이 안정화되면 그 상태를 반드시 성형 조건표에 기록하고 사출기 메모리에 저장해야 합니다. CTQ(Critical To Quality), 즉 제품 품질에 결정적인 영향을 미치는 주요 관리 치수가 공차 범위 안에 들어오는지 버니어 캘리퍼스나 3차원 측정기로 확인하고, 그 결과를 초기 샘플 성적서로 남겨두는 것이 중요합니다.

현장 작업자와 품질 검사자에게는 해당 제품의 중점 관리 포인트와 샘플링 빈도를 명확하게 전달해야 합니다. 표준서를 만들어도 현장에 전달이 안 되면 없는 것과 같습니다. 개발 단계부터 관련 부서가 한자리에 모여 머리를 맞댔다면 이런 고생을 반만 해도 됐을 텐데 — 그게 현실에서는 참 쉽지 않다는 것도 잘 압니다.

요약: 합격품 조건 확보 후 성형 조건표 저장과 CTQ 기록, 현장 전달까지 완료해야 진짜 공정표준화입니다. 기계 재현성 이상은 조건 튜닝 전에 반드시 먼저 해결해야 합니다.



자주 묻는 질문

Q. 사출 시작 전 금형 온도가 얼마나 올라야 사출을 시작해도 되나요?

A. 수지 종류마다 권장 금형 온도가 다르기 때문에 제조사 데이터 시트를 기준으로 해야 합니다. 단순히 히터가 설정 온도에 도달했는지가 아니라, 금형 전체가 균일하게 그 온도에 도달했는지가 핵심입니다. 제 경우에는 온도 센서 신호 확인 후 추가로 5~10분 더 대기하는 편입니다. 일반적으로 설정 온도 도달 직후 바로 시작해도 된다고 알려져 있지만, 실제로는 초기 몇 샷에서 외관 불량이 나오는 경우가 많습니다.



Q. 은줄(Silver streak) 불량이 계속 나오는데 건조 말고 다른 원인도 있나요?

A. 건조 불량이 가장 흔한 원인이지만, 그게 전부는 아닙니다. 실린더 내 수지 체류 시간이 너무 길 때, 배압(Back pressure)이 과도하게 높을 때도 은줄이 나타납니다. 배압이란 스크류가 후퇴하면서 수지를 계량할 때 발생하는 저항 압력을 말합니다. 제 경험상 건조를 충분히 했는데도 은줄이 나온다면 사출기 스크류 마모나 역류 방지 밸브 문제도 의심해볼 필요가 있습니다.



Q. 사출기 쿠션량이 샷마다 달라지면 어떻게 해야 하나요?

A. 쿠션량 변동은 역류 방지 밸브(Non-return valve) 마모나 스크류 마모가 원인인 경우가 많습니다. 이 상태에서 조건만 계속 손보는 건 효과가 거의 없습니다. 제 경험상 이런 경우는 조건 튜닝보다 기계 점검 및 부품 교체를 먼저 진행하는 것이 결과적으로 훨씬 빠릅니다. 기계가 안정적이지 않으면 아무리 좋은 조건을 잡아도 재현이 안 됩니다.



Q. 보압 시간은 어떻게 결정하나요?

A. 게이트 고화 시간(Gate freeze time)을 기준으로 정합니다. 게이트 고화 시간이란 게이트 부위의 수지가 완전히 굳어서 더 이상 수지 역류가 일어나지 않는 시점까지의 시간을 말합니다. 보압 시간을 조금씩 늘려가면서 제품 중량이 더 이상 증가하지 않는 지점을 찾으면 됩니다. 일반적으로 계산식으로 추정하는 방법도 있지만, 제 경험상 실제 중량 변화를 직접 측정하는 게 가장 정확합니다.

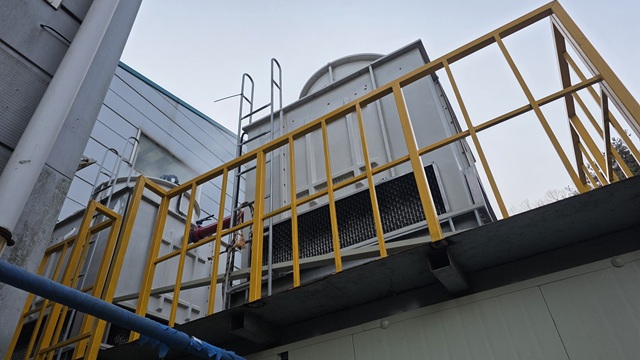

온도관리

결론

사출성형 현장에서 규격에 맞는 양품을 안정적으로 생산하는 일은, 알면 알수록 단순하지 않습니다. 금형을 알아야 하고, 재료를 알아야 하고, 기계를 알아야 하고, 그 세 가지가 맞물리는 지점을 읽어야 합니다. 압박은 엄청난데 지원은 부족한 게 사출 현장의 현실입니다. 저도 그 이중고를 늘 겪고 있습니다.

그래도 방법은 있습니다. 금형 점검 → 원재료 온도 관리 → 공정 표준화라는 순서를 지키고, 그 내용을 문서로 남기는 것. 이 루틴이 현장에 자리를 잡으면 불량률은 분명히 줄어듭니다. 개발 단계부터 모든 부서가 함께 논의하는 구조가 된다면 훨씬 수월해지겠지만, 그게 어렵다면 생산 현장에서만큼은 이 절차를 철저하게 지키는 것이 지금 할 수 있는 최선입니다.
