사출기 셧다운 (스크류 퍼징, 핫러너 관리, 냉각수 차단)

퇴근 전 사출기 전원만 끄고 나갔다가 다음 날 아침 시동부터 막혀버린 경험, 한 번쯤은 있지 않으십니까? 저도 초반에는 '어차피 내일 또 켜는데' 하는 생각에 셧다운을 대충 마무리했다가, 아침부터 스크류가 잠겨 수리팀을 불러야 했던 쓴맛을 봤습니다. 올바른 셧다운 절차가 다음 날의 시동 품질을 결정합니다.

스크류 퍼징, 왜 이렇게 번거롭게 해야 할까요?

셧다운 할 때 가장 먼저 손이 가는 곳이 스크류입니다. 그런데 단순히 전원을 끄기 전에 원료만 빼면 끝이라고 생각하면 큰 오산입니다. 제가 직접 겪어봤는데, 나일론이나 아세탈 같은 엔지니어링 플라스틱 계열 원료를 그냥 배럴 안에 남겨둔 채 셧다운 하면 이튿날 아침 피드스롯에서 원료 브릿징이 발생합니다. 브릿징(bridging)이란 원료가 호퍼 하단에서 아치 형태로 굳어 막히는 현상으로, 이게 한번 생기면 녹아 붙은 플라스틱을 제거하는 데만 두세 시간이 날아가 버립니다.

특히 나일론·아세탈·PVC처럼 열에 민감한 원료들은 퍼징(purging)이 필수입니다. 퍼징이란 배럴 안에 남은 원료를 PP나 퍼징 컴파운드 같은 불활성 물질로 밀어내 깨끗하게 비우는 작업입니다. 이 과정을 빠뜨리면 잔류 원료가 열화(劣化), 즉 열에 의해 분해·탄화되면서 스크류나 노즐 팁 파손으로 이어질 수 있고, 심한 경우 스크류와 배럴을 통째로 교체해야 하는 상황까지 발생합니다. 그 수리 비용과 다운타임을 생각하면 퍼징 컴파운드 값은 정말 아무것도 아닙니다.

사출 캐리지를 앞으로 전진시킨 상태로 오래 놔두는 것도 문제입니다. 노즐 팁이 스프루 부싱에 밀착된 상태가 유지되면 원료가 역류하거나 새어 흘러 다음 시동 때 초기 성형품이 줄줄이 불량으로 나옵니다. 캐리지를 반드시 후진시키고, 스크류는 1인치 정도 뒤로 물려 전압을 빼준 뒤 마무리하는 것이 기본입니다.

• 나일론·아세탈·PVC: PP 또는 퍼징 컴파운드로 반드시 퍼징
• 캐리지 후진 후 스크류를 1인치 후퇴시켜 잔압 제거
• 배럴 밖으로 배출된 원료는 즉시 베드에서 제거
• 스프루 부싱 점검 및 청소로 재시동 준비 완료

요약: 열화에 민감한 원료는 퍼징 컴파운드로 배럴을 완전히 비우고, 캐리지 후진·스크류 1인치 후퇴로 잔압을 제거해야 다음 시동 불량을 막을 수 있습니다.



핫러너 관리, 그냥 꺼두면 안 되는 이유

핫러너(hot runner)는 금형 내부에서 용융 수지를 게이트까지 가열 상태로 유지시켜 주는 시스템입니다. 사출 사이클의 효율을 높여주는 핵심 장치인데, 셧다운 시 관리가 소홀하면 금형 자체를 망가뜨리는 원인이 됩니다. 제가 현장에서 가장 많이 본 사례는 핫러너를 퍼징 없이 그냥 차단했다가 유리섬유 고함량 원료가 러너 내부에서 굳어버려 다음 시동 때 러너가 막혀버리는 경우였습니다.

폴리카보네이트(PC) 계열 원료는 특히 주의가 필요합니다. 장시간 고온에 노출되면 원료가 분해되면서 오염 물질이 생성되고, 이것이 핫러너 내벽에 달라붙어 성형품 색상 불량이나 탄화 이물 문제로 나타납니다. 이 정도 되면 금형을 사출기에서 빼내 러너를 분해 청소해야 하는데, 계획에 없던 금형 보수가 얼마나 라인 전체를 멈추게 하는지는 현장에서 한 번이라도 겪어보면 압니다.

때문에 30분 이상의 가동 중단이 예상된다면 핫러너는 반드시 차단 순서를 지켜 꺼야 합니다. 퍼징으로 배럴을 비운 뒤 스크류를 1인치 후퇴시키고, 그다음에 핫러너 전원을 차단하는 흐름이 맞습니다. 순서를 뒤집으면 핫러너 안에 수지가 압력을 받은 채 굳기 때문에 재시동 때 더 큰 문제가 생깁니다. 이 부분은 플라스틱코리아 원문 기사에서도 명확하게 짚고 있는 포인트입니다.

요약: 핫러너는 퍼징 완료 후 스크류 후퇴까지 마친 다음에 차단해야 하며, 유리섬유 고함량 원료나 PC 계열은 특히 내부 잔류에 주의해야 합니다.



냉각수 차단, 작은 누수가 금형을 망가뜨립니다

냉각수 라인은 가동 중에는 압력이 걸려 있어서 웬만한 누수는 바로 보입니다. 문제는 사출기가 멈춘 상태입니다. 금형이 정지하면 냉각수의 흐름 특성이 달라지면서 평소에는 발견하지 못했던 미세 누수가 생기기 시작합니다. 저도 장기 셧다운 이후 금형을 꺼냈더니 파팅 라인 주변에 녹이 피어 있어서 당황했던 적이 있습니다.

녹(부식)이 한번 발생하면, 특히 texture 가공, 즉 표면 질감 처리가 된 금형이라면 수리 비용이 수백만 원을 훌쩍 넘습니다. 텍스처 표면은 재가공 자체가 워낙 정밀한 작업이라 단순 연마로 복원이 안 되기 때문입니다. 4시간 이상 셧다운하거나 주말 전 라인을 멈출 때는 반드시 메인 밸브에서 냉각수를 차단해야 하는 이유가 바로 여기에 있습니다.

이건 저희 공장에서도 지침으로 못을 박아두고 있는 항목입니다. 평소에 냉각 라인을 제대로 정비해두지 않으면 가동 준비 중에 현장이 물바다가 되는 경우가 실제로 적지 않습니다. 동절기에는 더 심각합니다. 냉각수가 라인 안에 고인 상태에서 온도가 떨어지면 동파가 생기고, 그 피해는 단순 누수와는 비교가 안 됩니다. 냉각 라인 정비는 셧다운 절차의 마지막이 아니라 평소 루틴의 일부로 관리해야 한다는 것이 제 생각입니다.

요약: 4시간 이상 셧다운 시 메인 밸브에서 냉각수를 차단해야 하며, 동절기 동파 방지를 위해 냉각 라인 정기 정비가 필수입니다.



시동 전 히터 점검, 종업 절차만큼 중요한 이유

셧다운 절차를 잘 마쳤다면, 다음은 시동 준비입니다. 그런데 시작 준비 자체도 절차 없이 한꺼번에 장비를 켜면 문제가 생깁니다. 호퍼 히터, 성형기 실린더 히터, 온조기 히터, 금형 핫러너는 가동 초기에 순간적으로 전기를 많이 소모합니다. 이것들을 동시에 투입하면 전력 공급이 불안정해지고 전기세도 불필요하게 올라갑니다. 저희는 이 때문에 시간대별로 순서를 정한 시동 지침을 작성해 배포하고 있습니다.

히터류를 단계별로 켜고 온도가 올라오는 동안 그냥 기다리면 안 됩니다. 이 시간이 사실 현장 점검의 황금 시간입니다. 제가 직접 겪어봤는데, 히터가 단선된 경우는 온도가 아예 안 올라오니 쉽게 발견됩니다. 하지만 히터 성능이 서서히 떨어진 경우나 전기 배선 접촉 불량은 온도가 다 올라온 상태에서는 알아채기가 어렵습니다. 온도 상승 속도를 옆의 다른 존과 비교하면서 보면, 유독 늦게 올라오는 구간을 찾아낼 수 있습니다.

온조기(온도조절기)도 마찬가지입니다. 가동 준비 중에 상승 시간을 보면서 평소와 다른 존이 있는지 눈으로 먼저 파악한 뒤, 원인을 확인하고 조치를 취한 다음 가동에 들어가는 것이 맞습니다. 이 점검을 빠뜨리고 성형에 들어가면 온도 불균형으로 인한 웰드라인(weld line), 즉 용융 수지가 합쳐지는 부위에 생기는 성형 불량이 나타나거나 치수 편차가 생깁니다. 가동 준비 시간을 낭비처럼 느끼는 분들도 있지만, 저는 이 시간이 오히려 하루 전체 불량률을 좌우한다고 봅니다. 시동 전 점검에 대해서는 미국 플라스틱산업협회(PLASTICS)에서도 예방 정비의 핵심 단계로 강조하고 있는 내용입니다.

요약: 히터류는 순차적으로 가동하고, 온도 상승 속도를 비교 점검하면서 이상 구간을 조기에 발견하는 것이 불량 예방의 핵심입니다.

지침서

자주 묻는 질문

Q. 사출기 셧다운 전에 퍼징을 꼭 해야 하나요?

A. 나일론, 아세탈, PVC처럼 열화에 민감한 원료를 사용하고 있다면 퍼징은 선택이 아니라 필수입니다. 잔류 원료가 배럴 안에서 탄화되면 스크류와 노즐 팁 파손으로 이어질 수 있고, 그 수리 비용은 퍼징 컴파운드 값과는 비교가 안 됩니다. PP처럼 상대적으로 안정적인 원료라도 30분 이상 가동을 중단한다면 퍼징을 권장합니다.



Q. 냉각수는 매번 셧다운할 때마다 잠가야 하나요?

A. 30분 이하의 짧은 중단이라면 냉각수를 차단하지 않아도 됩니다. 하지만 4시간 이상 가동을 멈추거나 주말 셧다운이라면 메인 밸브에서 반드시 차단해야 합니다. 금형이 정지 상태일 때는 냉각수 흐름 특성이 달라져 미세 누수가 생기고, 이것이 금형 녹의 원인이 됩니다.



Q. 핫러너는 언제 차단하는 게 맞나요?

A. 퍼징을 완료하고 스크류를 1인치 후퇴시킨 다음에 핫러너를 차단하는 것이 올바른 순서입니다. 퍼징 전에 먼저 핫러너를 끄면 내부 수지가 압력을 받은 채로 굳을 수 있어서 재시동 때 더 큰 문제가 생깁니다. 특히 유리섬유 함량이 높은 원료나 폴리카보네이트 계열은 잔류 원료가 러너를 막아버릴 수 있으니 순서를 반드시 지켜야 합니다.



Q. 시동 준비 때 히터를 한 번에 켜면 왜 안 되나요?

A. 호퍼 히터, 실린더 히터, 온조기, 핫러너는 초기 가동 시 순간 전력 소모가 큽니다. 동시에 투입하면 전력 공급이 불안정해지고 전기세도 올라갑니다. 게다가 순차적으로 켜면서 온도 상승 속도를 비교 점검할 수 있어, 히터 이상이나 배선 불량을 가동 전에 발견할 수 있다는 실질적인 이점도 있습니다.



결론

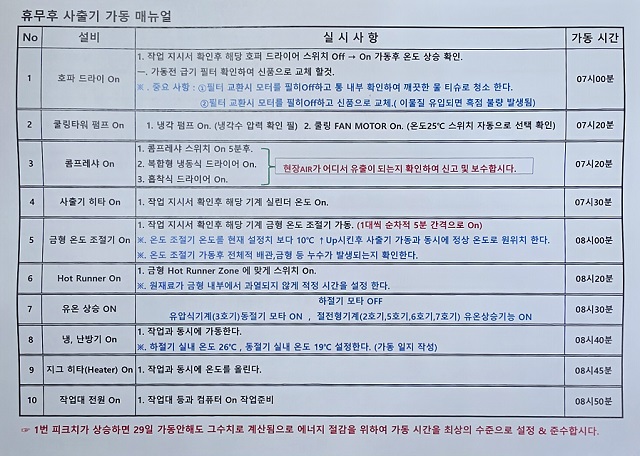

결국 사출기 셧다운은 '전원 끄기'가 아니라 '다음 시동을 위한 준비'입니다. 스크류 퍼징, 핫러너 차단 순서, 냉각수 메인 밸브 잠금, 금형 녹 방지제 도포까지 가동 중단 시간에 따라 해야 할 항목이 달라지는데, 저는 이것을 30분 이하·4시간 이하·조 교체·주말 셧다운 네 단계로 구분한 지침서를 만들어 현장에 배포하고 있습니다. 지침이 없으면 사람마다 기준이 달라지고, 그 편차가 다음 날 아침 불량률로 그대로 나타납니다.

원활한 시동은 전날 셧다운이 만들어주는 것입니다. 시동 준비에만 집중하고 종업 절차를 가볍게 보는 현장이라면, 매일 아침 왜 같은 문제가 반복되는지 한번 점검해 볼 필요가 있습니다.
