사출성형 노즐온도 (노즐바디, 열전대, 불량원인)

솔직히 예상 밖이었습니다. 컨트롤러 화면에는 설정값 그대로 표시되고 있는데, 실제 노즐바디 온도는 무려 40~50℃나 차이가 났습니다. 저도 현장에서 직접 확인하기 전까지는 "설정값을 믿으면 되겠지"라고 생각했던 적이 있습니다. 노즐온도 하나가 표면 불량, 색상 변화, 버닝 마크까지 만들어낸다는 걸 몸소 겪고 나서야 이 문제가 얼마나 심각한지 알았습니다.

노즐바디 온도, 화면 숫자를 믿으면 안 되는 이유

제가 현장에서 6대의 사출기를 직접 점검했을 때의 이야기입니다. 모든 기계의 컨트롤러 화면은 설정값과 동일한 온도를 보여주고 있었습니다. 그런데 실제로 프로브를 노즐 끝단까지 밀어 넣어 측정해 보니, 설정값 210℃로 맞춰둔 기계의 실제 온도가 257℃였습니다. 설정값 304℃짜린 355℃였습니다. 화면이 거짓말을 하고 있었던 겁니다.

이 문제의 핵심은 열전대(thermocouple) 위치에 있습니다. 열전대란 두 종류의 금속을 접합해 온도 차이를 전압으로 변환하는 온도 센서로, 위치가 조금만 달라져도 측정값이 크게 흔들립니다. 제가 현장을 돌아보면 열전대가 히터 밴드 위에 올라가 있거나, 육각 너트 바깥쪽에 걸쳐 있거나, 클램프 위에 얹혀 있는 등 기계마다 위치가 제각각입니다. 이런 상태에서 용융수지의 실제 온도를 정확히 잡는다는 건 불가능합니다.

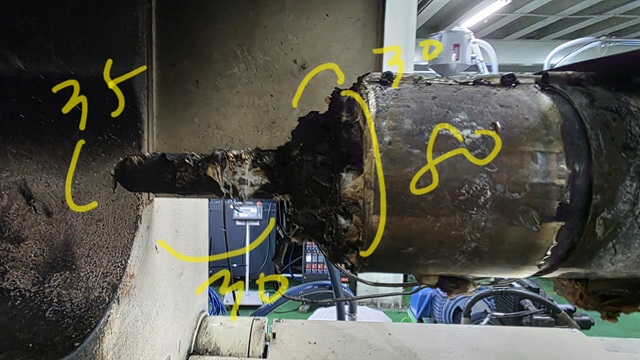

저는 어떤 메이커의 사출기에서 노즐 표면에 볼트로 열전대를 고정해 측정하는 방식을 써서 정말 애를 먹었습니다. 히터 밴드의 열이 바로 전달되기 때문에 실제 수지 온도보다 훨씬 높게 측정되는 구조였습니다. 결국 그 메이커의 기계는 전부 노즐과 노즐바디를 구멍 타입으로 교체해 열전대가 최대한 안쪽까지 들어갈 수 있도록 바꿨습니다. 그만큼 센서 위치 하나가 품질 전체를 좌우합니다.

• 열전대 위치가 히터 밴드 위 또는 너트 바깥 → 수지 온도가 아닌 히터 온도 측정
• 기계마다 열전대 위치 불일치 → 동일 설정값이어도 실제 온도는 제각각
• 구멍 타입 열전대로 교체 시 측정 정확도 대폭 향상
• J타입·K타입 혼용 관리 미흡 → 잘못 교체 시 즉시 불량 발생

요약: 컨트롤러 화면 온도는 열전대 위치에 따라 실제 수지 온도와 40℃ 이상 차이날 수 있으므로, 반드시 프로브로 직접 측정해 비교해야 합니다.

노즐온도

콜드런너 금형에서 불량이 더 자주 터지는 이유

저희 현장은 90% 이상이 핫런너 밸브게이트 금형입니다. 그런데 나머지 10%의 콜드런너 금형에서 노즐온도 관련 불량이 집중적으로 발생합니다. 핫런너는 금형 내부에 히터가 내장되어 수지 온도를 유지하는 구조지만, 콜드런너(cold runner)는 런너 자체가 냉각되어 굳는 방식이라 노즐 끝단의 온도 제어가 고스란히 수지 품질에 영향을 줍니다.

콜드런너 금형에서는 노즐온도 설정뿐 아니라 1차 사출 속도, 사출 압력까지 맞물려 관리해야 합니다. 이 조건들이 조금만 틀어져도 노즐 팁 콜드 슬러그(cold slug)가 생깁니다. 콜드 슬러그란 노즐 끝단에서 수지가 부분적으로 굳어 작은 덩어리를 형성하는 현상으로, 이게 금형 내로 밀려 들어가면 웰드 라인, 스프레이(splay), 표면 광택 불균일 등의 외관 불량으로 이어집니다. 제가 직접 겪어본 바로는 특히 동절기에 문 근처에 배치된 기계에서 이런 불량이 집중됩니다.

실내 온도 영향도 무시할 수 없습니다. 제 경험상 겨울철 외기가 들어오는 위치의 기계는 노즐이 과열되는 현상이 발생했습니다. 히터가 낮아진 주변 온도를 보상하려고 과도하게 작동하기 때문입니다. 수지가 묻어 있거나 표면 상태가 불균일한 노즐일수록 이런 영향을 더 크게 받습니다. 실내 환경 관리 자체가 노즐온도 제어의 일부라는 점을 저는 그때 절실히 깨달았습니다.

요약: 콜드런너 금형은 핫런너와 달리 노즐온도 변동이 수지 품질에 직결되므로, 실내 환경 관리와 사출 조건의 정밀 제어가 동시에 필요합니다.



불량 잡는 열전대 교체 및 온도 점검 방법

노즐바디 온도를 제대로 잡으려면 스페이드 타입 열전대로 교체하는 것이 효과적입니다. 스페이드 타입 열전대란 납작한 금속판 형태의 접촉면을 가진 센서로, 노즐 표면에 밀착시켜 고정하는 방식입니다. 위치 선정이 핵심인데, 노즐바디와 팁 전체 길이의 3분의 1 지점에 고정하고 열 페이스트(thermal paste)를 아래에 얇게 바른 뒤, 유리 테이프로 완전히 감아 고정합니다. 그 위에 단열용으로 짧게 자른 유리 테이프를 3~4겹 덧붙이면 히터 밴드 열의 직접적인 영향을 차단할 수 있습니다(출처: 플라스틱코리아).

실제 온도를 확인하는 방법도 생각보다 간단합니다. J타입 또는 K타입 와이어식 프로브를 고온계에 연결하고, 방열 장갑과 고글을 착용한 뒤 프로브를 노즐 팁에서 노즐바디 끝단까지 천천히 밀어 넣습니다. 온도 상승이 완전히 멈출 때까지 기다렸다가 값을 기록합니다. 그 다음 50mm씩 빼내며 위치별 온도를 기록하면 노즐 전체의 온도 분포 지도를 만들 수 있습니다. 제가 이 작업을 처음 해봤을 때 예상보다 시간이 훨씬 오래 걸려 놀랐습니다. 서두르면 오차가 커지니 반드시 온도가 안정된 뒤 값을 읽어야 합니다.

저희 현장에서 특히 문제가 됐던 건 J타입과 K타입 센서 혼용이었습니다. LS성형기는 J타입, 우진성형기는 K타입을 사용하는데, 교육을 반복해도 불량이 발생하고 나서야 잘못 끼운 걸 알아차리는 경우가 있었습니다. 센서 타입을 전 기계에서 통일하거나, 기계별로 색상 라벨을 붙여두는 것이 이런 실수를 막는 현실적인 방법입니다. 국내 사출성형 품질 관리 지침에서도 온도 센서의 정기적 교체 및 위치 통일을 권장하고 있습니다(출처: 한국플라스틱산업협동조합연합회).

요약: 스페이드 타입 열전대 교체와 프로브 직접 측정으로 실제 노즐온도를 확인하고, J·K타입 센서 혼용을 막기 위한 현장 관리 체계를 갖추는 것이 불량 예방의 핵심입니다.



자주 묻는 질문

Q. 노즐온도 설정값이랑 실제 온도가 얼마나 차이날 수 있나요?

A. 제가 직접 6대를 측정해보니 설정값과 실제 온도 차이가 40~50℃에 달하는 경우가 대부분이었습니다. 컨트롤러 화면은 설정값을 그대로 표시하고 있어 육안으로는 전혀 파악이 안 됩니다. 주기적인 프로브 직접 측정이 유일한 확인 방법입니다.



Q. 노즐온도가 잘못됐을 때 어떤 불량이 생기나요?

A. 스플레이, 버닝 마크(태움 자국), 표면 광택 불균일, 색상 변화, 콜드 슬러그 발생, 드룰링(침 흘림 현상), 블러셔(홍변) 등 다양한 외관 불량이 나타납니다. 불량 유형이 다양하다 보니 원인을 노즐온도에서 찾지 못하고 시간을 낭비하는 경우가 많습니다.



Q. J타입이랑 K타입 열전대를 잘못 끼우면 어떻게 되나요?

A. 타입이 다른 센서를 끼우면 컨트롤러가 잘못된 온도 신호를 받아 실제와 전혀 다른 값을 표시합니다. 온도가 크게 벗어나도 화면상으로는 정상처럼 보이기 때문에 불량이 발생하고 나서야 원인을 발견하는 경우가 생깁니다. 기계별 센서 타입을 라벨로 명확히 구분해 두는 것이 현실적인 예방책입니다.



Q. 밸브게이트 금형도 노즐온도 관리가 필요한가요?

A. 저는 밸브게이트를 노즐의 연장으로 생각합니다. 밸브 끝단은 히터도 없고 냉각도 동시에 이루어지기 때문에, 온도 설정이 조금만 틀어져도 수지가 굳거나 반대로 과열될 수 있습니다. 조건 설정 시 밸브게이트를 노즐과 동일한 기준으로 세밀하게 관리해야 불량 발생률을 낮출 수 있습니다.



Q. 겨울철에 노즐 관련 불량이 더 많이 나는 이유가 뭔가요?

A. 문 근처나 외기 유입 위치에 있는 기계는 주변 온도가 낮아지면서 히터가 이를 보상하려고 과도하게 작동합니다. 그 결과 노즐이 설정값보다 오히려 과열되는 상황이 발생합니다. 실내 온도 관리와 기계 배치까지 노즐온도 제어의 범위로 보는 것이 맞습니다.



결론

노즐온도는 강조하고 또 강조해도 부족합니다. 컨트롤러 화면만 믿고 넘어가기엔 실제 현장의 오차가 너무 큽니다. 제가 직접 겪어보니 설정값과 실측값 차이가 50℃ 가까이 벌어진 상태에서 수개월씩 생산을 이어가는 경우도 있었습니다. 그 동안 쌓인 불량 비용과 작업 손실은 열전대 하나 교체하는 비용과는 비교가 안 됩니다.

당장 현장의 사출기 두세 대를 골라 프로브로 직접 측정해 보시길 권합니다. 설정값과 10℃ 이내면 보정으로 해결되고, 그 이상이면 열전대 위치와 타입부터 재점검하는 것이 순서입니다. 콜드런너 금형이라면 특히 더 꼼꼼히 확인해야 합니다. 밸브게이트 역시 노즐과 같은 기준으로 온도 관리가 이루어져야 불량 발생률을 실질적으로 낮출 수 있습니다.
