사출성형 시뮬레이션 (디지털 트윈, 변형 분석, 데이터 축적)

금형이 들어왔는데 시사출을 돌려보면 뭔가 이상한데, 정확히 어디서 문제가 생기는지 아무도 속 시원하게 설명을 못 해주는 상황을 겪어보신 적 있으십니까? 저는 꽤 자주 겪었습니다. 개발사도, 금형업체도 서로 손을 놓고 있고, 중간에 낀 사출업체만 멍하니 불량품을 들여다보고 있는 그 답답함 말입니다. 사출성형 시뮬레이션이 그 답을 줄 수 있는 도구라는 걸 알면서도 왜 현장에서는 여전히 제대로 활용되지 못하는 건지, 제 경험을 바탕으로 솔직하게 짚어보겠습니다.



시사출

디지털 트윈, 금형 안을 들여다보는 눈

시사출 현장에서 불량이 나왔을 때 가장 먼저 하는 일이 뭡니까? 온도 올려보고, 압력 바꿔보고, 속도 조절해보고, 그래도 안 되면 금형업체 불러서 협의하는 식이지 않으십니까? 저도 그렇게 해왔습니다. 그런데 이 방식의 근본적인 한계는 금형 안에서 실제로 무슨 일이 일어나고 있는지를 눈으로 볼 수가 없다는 겁니다.

사출성형 시뮬레이션은 바로 이 문제를 해결하기 위한 도구입니다. 디지털 트윈(Digital Twin)이라는 개념이 핵심인데, 여기서 디지털 트윈이란 실제 금형과 공정을 가상 환경에서 그대로 복제한 디지털 모델을 의미합니다. 쉽게 말해 컴퓨터 안에 금형을 하나 더 만들어 놓고 그 안에서 플라스틱 수지가 어떻게 흐르는지, 어디서 압력이 몰리는지, 냉각이 균일하게 되는지를 미리 시뮬레이션해보는 것입니다.

Autodesk의 Moldflow(몰드플로우)가 대표적인 사출성형 시뮬레이션 소프트웨어입니다(출처: Autodesk Moldflow 공식 페이지). 이 도구는 수천에서 수십만 개의 연결점(nodes)을 생성해 금형 충전 및 패킹 단계 전반의 온도와 압력 이력을 기록합니다. 여기서 노드(node)란 시뮬레이션 모델 안에서 데이터를 측정하는 가상의 센서 지점을 뜻합니다. 실제 금형에 물리적 센서를 몇 군데 박아두는 것과는 차원이 다른 정보량입니다.

제가 직접 시뮬레이션 데이터를 받아서 사출 작업을 진행해 본 경험이 있는데, 데이터가 있는 것과 없는 것의 차이는 생각보다 훨씬 컸습니다. 어느 방향으로 조건을 맞춰야 할지 판단이 훨씬 빨라졌고, 시행착오 횟수 자체가 줄었습니다. 물론 그런 데이터를 제공해주는 금형업체가 소수라는 게 현실적인 문제지만, 그 차이를 한번 경험하고 나면 데이터 없이 작업하는 게 얼마나 비효율적인지 절감하게 됩니다.

요약: 사출성형 시뮬레이션의 디지털 트윈 기술은 금형 내부를 가상으로 들여다볼 수 있게 해주며, 데이터 기반 작업의 효율성은 경험해본 사람만 압니다.



변형 분석, 공정 탓인지 설계 탓인지 먼저 알아야 한다

성형품에 변형이 생겼을 때 가장 난처한 순간이 언제인지 아십니까? 공정 조건을 아무리 바꿔봐도 개선이 안 될 때입니다. 저는 그런 상황에서 결국 금형을 수정해야 한다는 결론이 나왔는데, 그 결론에 이르기까지 몇 주가 걸린 적도 있습니다. 나중에 생각해보면 처음부터 변형의 원인이 공정 변수가 아니라 금형 형상 설계 자체에 있었던 겁니다.

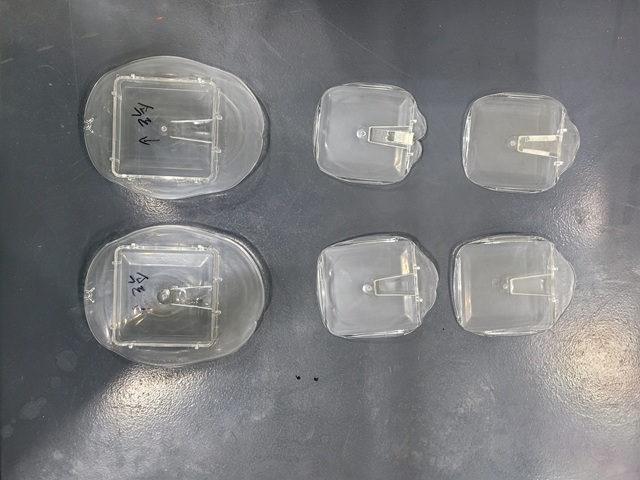

사출성형 시뮬레이션은 이 구분을 훨씬 빠르게 해줍니다. 물리적 실험계획법(DOE, Design of Experiments)은 사출 온도, 압력, 시간 같은 공정 변수를 바꿔가며 결과를 비교하는 방식입니다. 여기서 DOE란 여러 변수를 체계적으로 조합해 최적 조건을 찾아내는 실험 방법론을 말합니다. 문제는 이 방법으로는 리브(Rib) 두께나 게이트 위치 같은 형상 관련 변수까지 동시에 검토하기가 현실적으로 어렵다는 점입니다.

반면 시뮬레이션에서는 DOE의 범위를 형상 변수까지 확장할 수 있습니다. 리브 두께를 바꿨을 때 싱크 마크(Sink Mark), 즉 성형품 표면이 함몰되는 결함이 얼마나 줄어드는지, 게이트 위치를 조정했을 때 플로우 마크(Flow Mark), 즉 수지 흐름 자국이 어떻게 이동하는지를 CAD 작업만으로 정량화해서 비교할 수 있습니다. 이 과정에서 실제 금형을 건드릴 필요가 없으니 비용과 시간이 획기적으로 줄어듭니다.

또한 변형 분석에서 시뮬레이션은 차등 수축, 배향 효과, 코너 효과 등 변형을 유발하는 개별 요인을 분리해서 보여줍니다. 변형의 어느 비중이 냉각 불균형에서 오고, 어느 비중이 섬유 배향에서 오는지를 구분할 수 있다는 건 물리적 DOE로는 사실상 불가능한 수준의 분석입니다. 제 경험상 이건 좀 다릅니다. 데이터 없이 감으로 금형 수정 여부를 결정하는 것과 시뮬레이션 결과를 근거로 제시하는 것은 설득력 자체가 다릅니다.

• 차등 수축: 성형품 부위별로 수축률이 달라 발생하는 변형
• 배향 효과: 유리섬유 등 충전재가 수지 흐름 방향으로 배열되며 생기는 이방성 변형
• 코너 효과: 모서리 부위에서 냉각 속도 차이로 인해 발생하는 국부 변형
• 싱크 마크: 두꺼운 부위의 냉각 지연으로 표면이 함몰되는 외관 불량

요약: 변형의 원인이 공정인지 설계인지를 시뮬레이션으로 먼저 분리해야 물리적 DOE의 범위와 비용을 줄일 수 있습니다.



데이터 축적, 혼자서 싸워나가려면 결국 이것뿐이다

10년 전에 중국 공장에서 일본 회사의 양산 검증 현장을 견학한 적이 있습니다. 작업자 동선까지 체계적으로 설계하고, 모든 단계를 꼼꼼하게 문서화하면서 초도 양산 불량을 최소화하는 모습이었습니다. 그때 벤치마킹 보고서를 써서 제출했는데, 결국 현실의 벽에 막혔습니다. 그 이후로도 비슷한 상황이 계속 반복됐고, 솔직히 이건 예상 밖이었습니다. 시스템이 있어도 조직이 움직이지 않으면 아무 소용이 없다는 걸 그때 뼈저리게 배웠습니다.

지금의 현실은 어떻습니까? 개발사는 설계를 넘기면 끝이고, 금형업체는 금형을 납품하면 끝입니다. 그 사이에서 사출업체는 충분하지 않은 원재료로 시사출을 하고, 데이터도 없이 공정 조건을 맞춰야 합니다. Madison Group 같은 전문 엔지니어링 업체의 분석 사례를 보면(출처: Madison Group 공식 페이지), 시뮬레이션에 정확한 수지 데이터와 냉각수 유량, 실제 충전 시간까지 반영해야 의미 있는 결과를 얻을 수 있다고 강조합니다. 사출기 설정값을 그대로 시뮬레이션 입력값으로 쓰면 엉뚱한 결론에 이를 수 있다는 경고도 함께입니다.

제가 느끼는 건 결국 데이터를 가진 쪽이 유리해지는 시대가 오고 있다는 점입니다. 지금 당장 Moldflow 같은 고가의 시뮬레이션 소프트웨어를 도입하기 어렵더라도, 적어도 매 사출 작업에서 실제 충전 시간, 패킹 압력, 수지 로트별 물성 변화 같은 데이터를 체계적으로 기록하는 것부터 시작할 수 있습니다. 이 데이터가 쌓이면 나중에 AI를 활용해 패턴을 찾거나 시뮬레이션 결과와 비교 검증하는 기반이 됩니다.

관리자가 바쁘다는 이유로, 작업자 교육이 부족하다는 이유로 검증 없이 양산에 들어가는 일이 아직도 반복되고 있습니다. 원가절감 압박이 계속되는 상황에서 중소 사출업체가 경쟁력을 유지하려면, 결국 데이터를 축적하고 시뮬레이션을 활용해 스스로 근거를 만들어내는 수밖에 없다고 봅니다. 외부에서 누군가 해결해줄 것이라는 기대는 제 경험상 버리는 것이 낫습니다.

요약: 시뮬레이션 도구 도입 전에도 데이터 축적은 지금 당장 시작할 수 있으며, 이것이 중소 사출업체의 장기적 경쟁력의 출발점입니다.



자주 묻는 질문

Q. 중소 사출업체도 몰드플로우 같은 시뮬레이션 소프트웨어를 써야 하나요?

A. 직접 도입이 부담스럽다면 금형업체나 외부 엔지니어링 업체를 통해 결과물만 받아보는 방식도 있습니다. 제 경험상 시뮬레이션 데이터를 받아서 작업하는 것만으로도 시행착오가 눈에 띄게 줄어들었습니다. 우선은 데이터를 요청하고 활용하는 것부터 시작해보시는 게 현실적이지 않을까 싶습니다.



Q. 시뮬레이션 결과가 실제 사출과 다르게 나오는 경우도 있나요?

A. 있습니다. 시뮬레이션에 입력하는 수지 데이터가 실제 사용 등급과 다르거나, 냉각수 유량이나 실제 충전 시간을 정확히 반영하지 못하면 결과가 어긋날 수 있습니다. 사출기 설정값을 그대로 시뮬레이션 매개변수로 쓰는 것이 특히 위험한데, 이 차이가 오류의 주요 원인 중 하나입니다. 정확한 실측값을 입력할수록 시뮬레이션의 신뢰도가 올라갑니다.



Q. 싱크 마크나 플로우 마크 같은 외관 불량을 시뮬레이션으로 예측할 수 있나요?

A. 예측 가능합니다. 몰드플로우 같은 도구는 캐비티 내부의 온도와 압력 분포를 시각화해서 싱크 마크 발생 위치와 정도를 정량적으로 보여줍니다. 리브 두께나 게이트 위치를 CAD에서 바꿔가며 어떤 조건에서 외관 불량이 줄어드는지 비교할 수 있어, 실제 금형을 손대기 전에 먼저 방향을 잡는 데 매우 유용합니다.



Q. 금형이 이미 완성된 상태에서도 시뮬레이션이 도움이 되나요?

A. 설계 단계에서만 쓰는 도구로 오해하는 분들이 많은데, 이미 만들어진 금형에서 발생하는 반복적인 공정 불량을 분석하는 데도 충분히 활용할 수 있습니다. 현재의 문제가 공정 변수 때문인지 금형 형상 설계 때문인지를 먼저 분리해주는 역할만으로도 가치가 있습니다. 수정 방향을 잘못 잡아서 낭비하는 시간과 비용을 줄여줍니다.



결론

시뮬레이션이 있고, 디지털 트윈 기술이 있고, Moldflow 같은 도구도 있는데 왜 현장에서는 여전히 감에 의존하고 있는지, 저는 그게 정말 답답합니다. 구조적으로 개발사, 금형업체, 사출업체가 각자의 역할에만 머물고 데이터를 공유하지 않는 관행이 가장 큰 원인이라고 봅니다. 그 틈바구니에서 결국 손해를 보는 건 사출업체입니다.

앞으로 더 좋은 시뮬레이션 프로그램이 계속 나오고 AI와 결합된 공정 최적화 도구도 발전할 겁니다. 지금 당장 모든 것을 갖추지 못하더라도, 데이터를 기록하고 쌓아두는 것만으로도 나중에 분명히 달라지는 시점이 옵니다. 제가 직접 경험해보니, 데이터가 있는 쪽이 협상 테이블에서도, 품질 문제 대응에서도 훨씬 강한 위치에 서게 됩니다. 지금 할 수 있는 것부터 하나씩 시작하는 것이 현실적인 방향이라고 생각합니다.
