사출성형 배압 (숏사이즈, 밀도, 계량속도)

미성형이 갑자기 생기면 현장에서 제일 먼저 손이 가는 곳이 배압 설정값입니다. 저도 처음엔 배압만 올리면 다 해결되는 줄 알았습니다. 그런데 직접 부딪혀보니, 배압이 실제로 하는 일과 현장에서 통용되는 상식 사이에 꽤 큰 간극이 있었습니다. 배압이 숏사이즈와 밀도에 미치는 구체적인 메커니즘, 그리고 계량속도가 용융 점도에 어떤 영향을 주는지 — 제가 직접 관찰하고 확인한 내용을 정리했습니다.

배압을 올리면 숏사이즈가 커지는 진짜 이유

미성형이 주기적으로 발생하기 시작하면 배압을 올려서 잡으려는 시도를 하게 됩니다. 실제로 배압을 높이면 미성형이 어느 정도 잡히는 경우가 있습니다. 그런데 제가 직접 써봤는데, 이게 온도가 올라서가 아니라는 걸 알고 나서부터 설정 방식이 완전히 바뀌었습니다.

배압(Back Pressure)이란 스크류가 뒤로 물러나면서 수지를 계량하는 동안 스크류 전방에 걸리는 저항 압력을 말합니다. 쉽게 말해, 스크류가 후퇴하는 것을 일부러 방해해서 배럴 안의 수지를 더 꽉 눌러주는 압력입니다. 통상적인 플라스틱 압력 기준으로 약 300~1,500psi(20~103bar) 범위에서 운용됩니다(출처: 플라스틱코리아).

핵심은 용융 밀도(melt density)입니다. 예를 들어 HDPE의 경우 고형 밀도는 0.957g/cc이지만, 용융 상태에서는 0.759g/cc로 떨어집니다. 여기서 용융 밀도란 수지가 녹아 있는 상태에서의 무게 대 부피 비율을 뜻하며, 이 값이 낮을수록 같은 부피 안에 수지가 더 적게 들어 있다는 의미입니다. 배압을 높이면 이 용융 수지를 압축해서 밀도를 끌어올립니다. 결과적으로 스크류 위치 — 즉 숏사이즈 — 는 그대로인데 캐비티 안으로 실제 주입되는 수지의 질량이 늘어나는 것입니다.

저는 중간 수준의 배압을 통해 용융 밀도를 일정하게 유지하는 방식을 씁니다. 약한 미성형은 이걸로 잡히지만, 큰 미성형은 배압만으로는 어렵습니다. 배압이 밀도는 높여줄 수 있어도 수지의 양 자체를 크게 늘리거나 점도를 극적으로 바꾸지는 못하기 때문입니다.

한 가지 더 주의해야 할 점이 있습니다. 배압을 과도하게 높이면 같은 숏사이즈에서 수지가 과충전(over-packing)될 수 있습니다. 패킹(packing) — 즉 캐비티를 완전히 채우는 과정 — 에서 압력이 지나치게 올라가면 파팅라인(parting line)이 마모되고 결국 플래쉬(flash), 즉 수지가 금형 분할면 밖으로 흘러나오는 불량이 생깁니다. 배압을 올렸더니 미성형은 잡혔는데 플래쉬가 새로 생겼다면, 이 과충전이 원인일 가능성이 높습니다.

• 배압 상승 → 용융 밀도 증가 → 동일 숏사이즈에서 수지 질량 증가
• 배압은 용융 수지 온도를 직접 올리지 않는다
• 배압 과다 시 과충전 → 파팅라인 마모 → 플래쉬 발생
• 약한 미성형은 배압으로 대응 가능하나, 큰 미성형은 근본 원인 파악이 선행되어야 한다

요약: 배압을 올리면 숏사이즈가 커지는 건 온도 상승이 아니라 용융 밀도가 높아지기 때문이며, 과도한 배압은 플래쉬 불량으로 이어진다.



점도를 바꾸고 싶다면 계량속도를 건드려라

미성형이 생기면 많은 기술자들이 실린더 온도부터 올립니다. 저도 초반엔 그랬습니다. 그런데 실린더 온도를 올리면 가스가 더 많이 발생하고, 그 가스가 오히려 미성형을 더 키우는 역효과가 나는 경우를 제가 직접 경험했습니다. 온도를 올리기 전에 먼저 계량속도를 조정해보는 게 훨씬 정확한 접근입니다.

수지는 스크류 안에서 히터 열만으로 녹는 게 아닙니다. 스크류가 회전할 때 수지 분자 사이에서 발생하는 전단력(shear force) — 쉽게 말해 분자끼리 서로 비벼지면서 생기는 마찰열 — 이 용융의 상당 부분을 담당합니다. 이 전단력의 크기는 스크류 회전속도, 즉 계량속도(metering speed)에 비례합니다(출처: Society of Plastics Engineers). 계량속도를 높이면 전단력이 커져 수지 온도와 유동성이 올라가고, 낮추면 반대로 수지가 덜 녹아 점도가 높아집니다.

솔직히 이건 예상 밖이었습니다. 계량속도를 낮췄을 때 중량이 떨어지고 미성형이 생기는 걸 보고 나서야, 온도가 아니라 속도가 핵심이라는 걸 몸으로 이해했습니다. 퍼징(purging) — 스크류를 공회전시켜 배럴 안의 수지를 빼내는 작업 — 을 할 때 속도를 낮추자마자 수지 상태가 눈에 띄게 달라졌습니다. 반대로 속도를 높이면 실린더 온도 상한선 알람이 울리기 시작했고, 버(burr)가 생기기도 했습니다.

가스 문제도 배압으로 해결이 됩니다. 원재료 건조가 다소 부족한 상황에서도 배압을 적절히 높이면 수지 내 수분과 휘발 성분이 스크류 후방으로 밀려나가면서 가스가 제거됩니다. 온도를 올려서 가스를 없애려는 접근은 오히려 역효과이고, 배압과 계량속도의 조합으로 먼저 해결을 시도하는 것이 제 경험상 훨씬 안정적입니다.

한 가지 더 강조하고 싶은 게 있습니다. 조건을 설정하고 나서 방치하면 안 됩니다. 저는 조건 설정 후에도 수시로 실린더 온도 변화, 중량 편차, 외관 상태를 체크하는 습관을 유지했습니다. 그렇게 기계 한 대 한 대의 특성을 파악해두면, 다음에 비슷한 문제가 생겼을 때 원인을 훨씬 빠르게 좁힐 수 있습니다.

공정 파라미터 변경 시 반드시 확인할 4가지

어떤 설정값 하나를 바꿀 때마다 아래 4가지를 점검하는 것이 불량을 막는 가장 기본적인 방법입니다. 이걸 습관화하면 파라미터 하나 건드렸다가 다른 불량이 연쇄적으로 터지는 상황을 상당히 줄일 수 있습니다.

• 용융 수지 온도 또는 금형 온도가 변하는가, 그리고 그 결과는 무엇인가
• 용융 수지의 플라스틱 압력이 변하는가, 그리고 그 결과는 무엇인가
• 플라스틱의 유동 속도가 변하는가, 그리고 그 결과는 무엇인가
• 냉각 속도 또는 냉각 시간이 변하는가, 그리고 그 결과는 무엇인가

요약: 용융 점도를 조절하려면 실린더 온도보다 계량속도를 먼저 조정해야 하며, 전단력에 의한 온도·점도 변화를 꾸준히 관찰하는 것이 기계 특성을 파악하는 핵심이다.

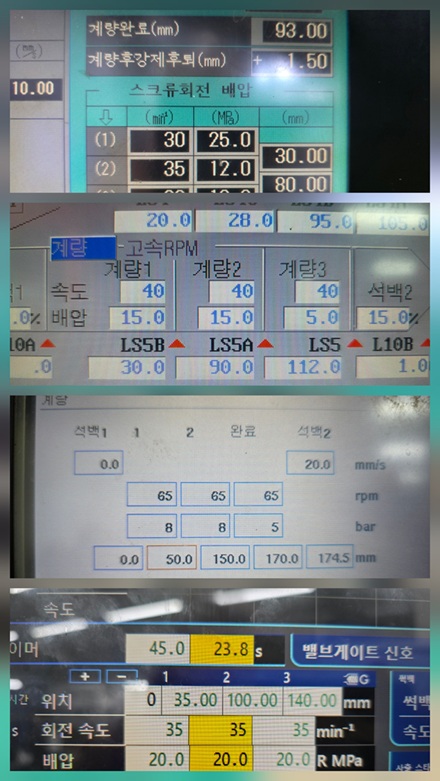

배압설정

자주 묻는 질문

Q. 배압을 올렸더니 미성형이 잡혔는데, 왜 온도가 오른 게 아니라고 하나요?

A. 배압이 높아지면 같은 숏사이즈 안에 더 높은 밀도로 수지가 채워지기 때문에 결과적으로 캐비티가 가득 찬 것처럼 보입니다. 수지 온도가 올라서 점도가 낮아진 게 아니라, 동일 부피에 들어간 수지의 질량이 늘어난 것입니다. 온도 상승과 혼동하기 쉽지만 메커니즘이 전혀 다릅니다.



Q. 배압을 많이 올릴수록 좋은 거 아닌가요?

A. 배압이 지나치게 높으면 수지가 과충전되어 캐비티 압력이 필요 이상으로 올라갑니다. 그 결과 파팅라인이 마모되고 플래쉬 불량이 발생합니다. 중간 수준의 배압으로 밀도를 안정적으로 유지하는 것이 장기적으로 금형 수명이나 중량 균일성 측면에서 유리합니다.



Q. 미성형 해결하려고 실린더 온도를 올려도 되나요?

A. 온도를 올리면 가스 발생이 더 심해져 미성형이 오히려 악화될 수 있습니다. 먼저 배압과 계량속도 조정을 시도해보는 것이 순서입니다. 계량속도를 높이면 전단력에 의해 수지 온도와 유동성이 올라가므로, 실린더 온도를 그대로 두고도 점도 조절이 가능합니다.



Q. 건조가 덜 된 원재료를 쓸 때 배압이 도움이 되나요?

A. 네, 배압을 적절히 높이면 수지 내 수분이나 휘발 성분이 스크류 후방으로 밀려나가면서 가스가 어느 정도 제거됩니다. 다만 이건 응급 대응에 가깝고, 원재료 건조를 정상화하는 것이 근본 해결책입니다. 배압으로만 가스를 계속 억지로 잡으려 하면 다른 공정 조건이 불균형해질 수 있습니다.



Q. 계량속도를 바꾼 뒤 얼마나 지나서 변화를 확인해야 하나요?

A. 계량속도를 변경하면 실린더 온도와 수지 상태는 몇 사이클 안에 금방 변화가 나타납니다. 퍼징을 통해 빠르게 확인하는 것도 방법이고, 정상 사이클 중에도 온도 모니터링과 중량 측정을 병행하면 변화를 놓치지 않을 수 있습니다. 설정하고 방치하지 말고 연속적으로 관찰하는 습관이 중요합니다.



결론

배압은 숏사이즈 안정화와 가스 제거에 분명히 효과가 있습니다. 하지만 "배압을 올리면 온도도 오르고 점도도 낮아진다"는 식의 단순한 이해는 현장에서 엉뚱한 방향으로 문제를 키울 수 있습니다. 제 경험상, 배압은 용융 밀도를 높여 중량을 일정하게 유지하는 도구로 쓰는 게 가장 정확합니다.

점도를 조절하고 싶다면 계량속도를 먼저 확인하는 것이 맞습니다. 그리고 어떤 파라미터를 바꾸든 변경 후 관찰을 멈추지 않는 것 — 이게 결국 기계 특성을 파악하고 불량에 빠르게 대응하는 가장 현실적인 방법입니다. 지금 현장에서 미성형이나 중량 편차로 고민 중이라면, 배압과 계량속도 설정값부터 차례로 점검해보시길 권합니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=18162&page=4&total=197
