사출성형 공정 기록 (조건표, 파라미터, 공유)

같은 금형을 다른 사출기에 올렸을 때 처음부터 양품이 나온다면 — 그게 비법이 아니라 기록의 힘입니다. 저는 톤수도 다르고 메이커도 제각각인 성형기들을 운용하면서, 조건표 한 장이 얼마나 많은 시행착오를 줄여주는지 몸으로 배웠습니다. 그런데 막상 현장을 보면 기록 방식은 사람마다, 기계마다 제각각이고, 공유조차 안 되는 경우가 태반입니다. 이 글에서는 왜 공정 기록이 이렇게 어렵고, 어떻게 접근해야 하는지 저의 경험을 중심으로 풀어봅니다.



조건저장

조건표 한 장으로 6년을 버티는 이유

어떤 공정이든 기록이 있다는 것과 없다는 것은 출발선 자체가 다릅니다. 32 캐비티 핫러너 금형이 6년 만에 다른 공장으로 이전됐을 때, 플라스틱 가공조건만 기록된 문서 하나로 새 작업자가 초기 세팅을 맞춰냈다는 사례는 제게도 상당히 인상적이었습니다. 새 작업자가 "비법이 뭐냐"라고 물었을 때 돌아온 답이 "없다"였다는 것, 저는 그 담백함이 오히려 진심이라고 생각합니다.

여기서 핵심은 기록의 대상이 사출기 제어장치의 설정값이 아니라는 점입니다. 사출기 컨트롤러(injection molding machine controller)란 기계마다 입력하는 수치가 달라지는, 말하자면 기계 고유의 언어입니다. 반면 플라스틱 파라미터(plastic process parameters)는 수지에 가해지는 실제 압력, 온도, 시간 — 즉 수지가 경험하는 물리적 조건 그 자체입니다. 기계가 달라도 수지가 받는 조건이 같다면 제품은 같게 나옵니다. 이 차이를 현장에서 제대로 구분하는 사람이 생각보다 많지 않습니다.

제가 직접 써봤는데, 사출기(injection molding machine)가 달라지면 동일한 mm/sec 입력값으로도 충전시간이 달라집니다. 유압 계통의 특성이나 역류방지 체크밸브(non-return check valve)의 마모 상태에 따라 실제 수지 이동 속도가 바뀌기 때문입니다. 역류방지 체크밸브란 스크류 앞에 달린 밸브로, 사출 시 용융 수지가 뒤로 역류하지 못하도록 막아주는 부품입니다. 이 부품이 닳으면 같은 설정값을 넣어도 실제 충전량이 달라집니다. 기계를 믿을 게 아니라 결과값을 기록해야 한다는 이유가 바로 여기 있습니다.

• 충전시간(fill time): 같은 공정에서 ±0.04초 이내로 재현되어야 하는 핵심 지표
• 이동 플라스틱 압력: 사출기 종류와 무관하게 동일하게 유지해야 하는 실제 수지 압력
• 쿠션(cushion): 보압 2단계 완료 후의 스크류 위치로, 솟마다 1mm 미만 편차가 목표
• 가소화 시간(plasticating time): 스크류 rpm이 아닌 실제 시간 기준으로 재현
• 사이클타임: 패킹 타임과 냉각시간을 포함한 전체 주기
• 적외선 온도 이미지: 이형 직전·직후의 성형품 표면 온도 분포 사진

요약: 공정 기록의 대상은 사출기 설정값이 아니라 수지가 실제로 경험하는 플라스틱 파라미터이며, 이 여섯 가지를 재현하는 것이 일관된 품질의 출발점입니다.



파라미터는 있는데 공유가 안 되는 현실

제가 일하는 현장도 성형기가 여러 대입니다. 톤수도 다르고 메이커도 다릅니다. 솔직히 이건 예상 밖이었습니다 — 처음엔 같은 회사 제품으로 통일만 해도 조건 설정이 한결 수월할 거라고 생각했거든요. 하지만 현실은 그렇지 않습니다. 예산 상황, 납기, 매각 장비 인수 등 여러 이유로 공장 라인은 계속 다른 메이커의 기계들로 채워집니다. 이게 나쁜 것만은 아닙니다. 오히려 각 기계의 특성을 파악하고, 다른 기계에서 어떻게 같은 조건을 재현할지 연구하는 재미가 있습니다. 문제는 그 연구 결과를 혼자만 갖고 있다는 점입니다.

현장에서 흔히 보이는 풍경이 있습니다. 경험 많은 작업자가 "내 방식이 더 낫다"며 조건표와 다르게 기계를 세팅하는 경우입니다. 과학적 성형(scientific molding)이 뿌리내리지 못한 현장에서는 이런 일이 반복됩니다. 과학적 성형이란 경험과 감에 의존하지 않고, 검증된 플라스틱 파라미터를 기반으로 재현 가능한 공정을 구성하는 방법론입니다(출처: 플라스틱코리아). 작업자가 바뀔 때마다 조건이 달라진다면, 기록한 조건표는 사실상 무의미해집니다.

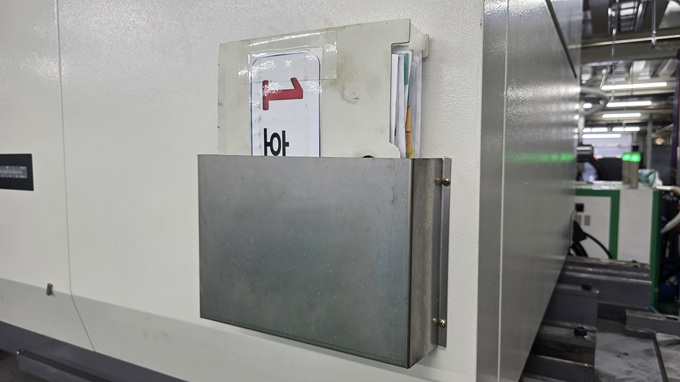

저는 이를 보완하기 위해 여러 방법을 시도했습니다. 금형에 직접 금형온도, 제품 중량, 핫러너(hot runner) 온도 같은 핵심 수치를 써서 붙여두는 방식도 그 중 하나입니다. 핫러너란 금형 내부에 수지를 고온으로 유지하면서 흘려보내는 유로 시스템으로, 스프루와 러너 없이 직접 캐비티에 수지를 주입합니다. 좀 지저분해 보일 수 있지만, 기계 앞에서 바로 확인할 수 있다는 점에서 실용적입니다. MES(Manufacturing Execution System) — 즉 제조 실행 시스템 — 화면에서 조건표를 열어볼 수는 있지만, 기계 앞에서 태블릿 PC를 들고 조회하기는 여간 번거로운 게 아닙니다. 태블릿도 공장 환경에서는 금방 망가집니다.

스마트폰으로 조건 사진을 찍어 저장하는 사람도 많아졌습니다. 그런데 그게 각자의 폰 안에만 있습니다. 공유되지 않으면 통일성은 생기지 않습니다. 조건표 양식도 바꿔보고, 보관 방법도 바꿔봤지만, 결국 정보를 한 곳에 모아 공유하는 구조가 없으면 임시방편에 그칩니다.

요약: 기록은 있어도 공유 구조가 없으면 품질 균일성은 확보되지 않습니다. 조건표의 형식보다 누구나 접근할 수 있는 공유 체계가 더 중요한 문제입니다.



기록을 쌓는다는 것의 진짜 의미

제 경험상 이건 좀 다릅니다 — 많은 분들이 공정 기록을 생산 시작 전에 만들어놓는 문서로만 생각하는데, 저는 그것보다 금형 개발 단계부터 누적되는 데이터라고 봅니다. 금형이 시험 사출을 거쳐 양산에 투입되기까지, 수많은 조건 조정과 실패가 쌓입니다. 그 기록들이 모두 보존된다면, 양산 시작 시점에 담당자가 바뀌어도 훨씬 빠르게 같은 조건을 재현할 수 있습니다.

사출성형의 역사가 80년이 넘었음에도 불구하고, 모두가 동의하는 표준적인 기록 방법이 아직 없다는 것은 이 산업의 오래된 숙제입니다(출처: Society of Plastics Engineers (SPE)). 기계마다, 공장마다, 작업자마다 다른 서식을 쓰고, 심지어 같은 기계에서 같은 제품을 만드는데 작업자가 바뀌면 조건이 달라지는 현실이 지금도 이어지고 있습니다. 이건 개인의 문제가 아니라 구조의 문제입니다.

최근 전동식 성형기(electric injection molding machine)에는 핫러너 온도, 밸브 게이트(valve gate) 타이머 설정 같은 금형 관련 파라미터를 기계 내부에 저장하고 불러오는 기능이 늘고 있습니다. 밸브 게이트란 핫러너 시스템에서 각 캐비티 게이트를 개폐 타이밍으로 제어하는 방식으로, 수지 주입 균형을 정밀하게 맞출 수 있습니다. 이런 기능이 표준화된다면 공유 문제도 상당 부분 해소될 수 있습니다. 다만 아직 국내 기계들은 저장 가능한 정보량이 제한적인 경우가 많아, 그 격차를 현장에서 수작업으로 메우고 있는 게 현실입니다.

지금까지 버리지 않고 쌓아온 기록들이 있습니다. 형식이 통일되지 않고 보관 방법도 여러 번 바뀌었지만, 그 데이터가 그대로 남아있습니다. 그리고 솔직히 이런 생각도 해봤습니다 — 이 기록들이 체계적으로 누적되고 공유되어 있었다면, AI 학습 데이터로도 충분히 활용 가능했을 거라고. 그만큼 현장의 누적 데이터는 가치가 있습니다. 결국 기록을 쌓는다는 것은, 지금 당장의 품질 관리를 위한 것이기도 하지만, 미래에 그 공정을 아무도 기억하지 못할 때를 대비하는 일이기도 합니다.

요약: 공정 기록은 개발 단계부터 누적되어야 하며, 공유 구조와 결합될 때 비로소 어느 기계에서, 누가 작업해도 같은 품질을 낼 수 있는 기반이 됩니다.



자주 묻는 질문

Q. 사출기마다 조건표를 따로 만들어야 하나요?

A. 기계마다 별도 조건표를 쓰는 분들도 계신데, 제가 경험해보니 이렇게 하면 기계가 바뀔 때마다 처음부터 다시 세팅하는 상황이 반복됩니다. 조건표는 금형 단위로 하나만 만들고, 여기에 플라스틱 파라미터 — 즉 수지가 실제로 받는 압력, 온도, 시간 — 를 기록하는 것이 맞습니다. 기계에 입력하는 설정값은 달라도, 그 결과로 재현해야 할 수지 조건은 같아야 합니다.



Q. 작업자가 바뀌면 조건이 달라지는 걸 어떻게 막나요?

A. 이게 현장에서 가장 어려운 부분입니다. 경험 많은 작업자일수록 자기 방식을 고집하는 경향이 있어서, 조건표를 만들어도 그대로 쓰지 않는 경우가 생깁니다. 제가 생각하는 현실적인 방법은 작업 교대 시마다 누군가 책임을 지고 6가지 핵심 파라미터(충전시간, 이동 플라스틱 압력, 쿠션, 가소화 시간, 사이클타임, 이형 후 적외선 온도 이미지)를 순회 점검하는 구조를 만드는 것입니다. 기록이 있어야 책임도 생깁니다.



Q. MES로 조건표 관리하면 충분하지 않나요?

A. MES를 쓰는 게 안 쓰는 것보다는 낫다는 의견이 많고, 저도 어느 정도 동의합니다. 다만 제가 직접 써봤는데, MES 화면을 기계 앞에서 실시간으로 확인하기가 생각보다 불편합니다. 태블릿 PC를 들고 다니는 방식도 공장 환경에서는 한계가 있습니다. 결국 MES와 함께 현장에서 즉시 확인 가능한 물리적 기록 — 금형에 직접 표기하는 방식 등 — 을 병행하는 것이 현실적이라고 봅니다.



Q. 스마트폰으로 조건 사진 찍어두면 안 되나요?

A. 찍어두는 것 자체는 좋은 습관입니다. 문제는 그 사진이 각자의 폰에만 있다는 점입니다. 공유가 안 되면 누군가 퇴사하거나 담당자가 바뀌는 순간 그 정보는 사라집니다. 팀 전체가 접근 가능한 공유 폴더나 업무용 채널에 올리는 작은 습관 하나가 개인 보관보다 훨씬 오래가는 기록이 됩니다.



결론

기록이 없으면 재현이 없고, 재현이 없으면 품질 관리도 없습니다. 저는 이 단순한 원칙을 현장에서 수없이 확인했습니다. 조건표 양식을 바꾸고, 보관 방식을 바꾸고, 금형에 직접 써붙이는 방법도 써봤습니다. 정답이 하나는 아니었지만, 기록 자체를 멈추지 않는 것이 가장 중요했습니다.

지금 현장에서 조건 기록이 제각각이라면, 일단 금형 단위로 플라스틱 파라미터를 한 장에 정리하는 것부터 시작해보시길 권합니다. 형식보다는 공유가 먼저입니다. 한 사람의 폰이 아닌, 팀 모두가 볼 수 있는 곳에 그 한 장이 있다면 — 6년 후 다른 기계에서도 양품이 나올 가능성이 생깁니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=18274&page=3&total=197
