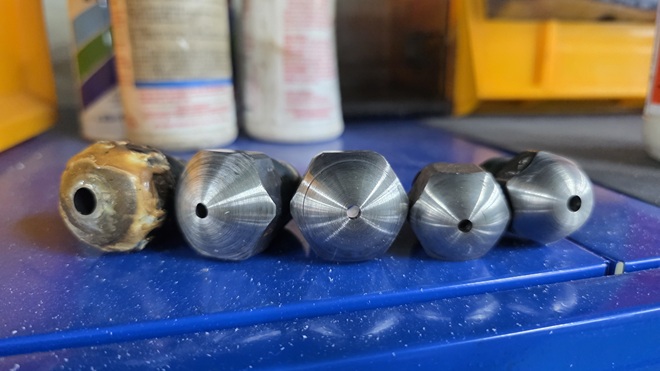

노즐 팁 구멍이 작을수록 압력이 높아진다고 알고 계셨습니까? 저도 처음엔 그렇게 생각했습니다. 직접 현장에서 다뤄보니 완전히 반대였습니다. 사출성형 현장에서 수지 누출 문제는 조건을 아무리 잘 잡아도 노즐 팁 하나 때문에 허사가 되는 경우가 생깁니다. 280톤부터 1800톤까지 다양한 기계를 운용하면서 이 문제를 직접 겪고 나서야 노즐 팁이 얼마나 관리가 안 되고 있는지 실감했습니다.
수지가 새는 진짜 이유 — 배럴 정렬 불량
현장에서 수지 누출이 생기면 가장 먼저 하는 조치가 솟 사이즈를 올리거나 용융수지 온도를 높이는 것입니다. 제가 직접 써봤는데, 이 두 가지는 상황을 오히려 악화시킵니다. 핫러너 금형이든 콜드러너 금형이든 마찬가지입니다.
근본 원인은 대부분 배럴 정렬 불량(barrel misalignment)에 있습니다. 배럴 정렬 불량이란 사출장치 캐리지의 중심축이 금형 스프루 부싱의 중심과 어긋난 상태를 말합니다. 캐리지를 앞뒤로 움직여 봤을 때 덜그덕거리는 느낌이 난다면 이미 정렬이 상당히 틀어진 것입니다.
로케이팅 링(locating ring)의 규격 직경은 3.990인치인데, 사출기 고정 형판의 관통 구멍은 4.000 +0.002/-0.000인치로 설계되어 있습니다. 로케이팅 링이란 금형을 사출기 형판에 정확히 위치시키기 위한 원형 가이드 부품입니다. 이 공차 차이 때문에 새 기계에 새 금형을 달아도 어느 방향으로든 최대 0.010인치의 간극이 생깁니다. 이 간극을 눈 대중이나 판지(cardboard) 한 장으로 확인하는 것은 사실상 무의미합니다(출처: 플라스틱코리아).
제가 현장에서 겪은 바로는 노즐 팁이 찌그러지는 원인이 배럴 정렬 불량보다 금형 교체 작업 중에 사출대를 후퇴시키지 않은 경우가 훨씬 많았습니다. 순서 하나를 빼먹는 것이 노즐 팁 하나를 망가뜨립니다. 그리고 그게 누출로 이어지는 데는 오래 걸리지 않았습니다.
더 정확한 정렬을 위해서는 배럴 정렬용 맨드릴(mandrel)을 활용하는 방법이 있습니다. 맨드릴이란 노즐 팁 자리에 끼워 넣는 정밀 원통 공구로, 직경 3.999인치로 가공하면 고정 형판 구멍 중심에 0.0005인치 이내 오차로 캐리지를 정렬할 수 있습니다. 육안 정렬보다 최소 20배는 정확한 방법입니다.
- 캐리지 전후진 시 덜그덕거림 → 즉시 정렬 점검 필요
- 금형 교체 전 사출대 후퇴 여부 반드시 확인
- 로케이팅 링 직경 3.995인치로 교체 시 간극을 절반으로 줄일 수 있음
- 정밀 정렬이 필요하다면 맨드릴 제작·활용 권장
노즐 팁 구멍 크기와 사각지점 문제
노즐 팁 구멍이 작으면 압력이 높아질 것이라는 생각, 저도 처음엔 그렇게 이해했습니다. 그런데 제 경험상 이건 좀 다릅니다. 노즐 팁 구멍이 작아지면 같은 유량을 통과시키기 위해 더 많은 압력이 필요해지는 것은 맞지만, 이는 결국 배럴 내부의 손실 압력이 늘어난다는 의미입니다. 실제 캐비티에 전달되는 압력이 늘어나는 게 아닙니다.
전단력(shear stress)이라는 개념이 여기서 중요합니다. 전단력이란 용융수지가 좁은 통로를 빠르게 통과할 때 수지 내부에 발생하는 마찰 에너지를 말합니다. 구멍이 작을수록 전단력이 증가하고, 그 결과 용융수지 온도가 올라가 점도가 낮아집니다. 히터밴드와 스크류로 조절해야 할 온도를 노즐 팁 구멍 크기로 엉뚱하게 건드리는 셈입니다.
더 심각한 것은 사각지점(dead spot) 문제입니다. 사각지점이란 유동하는 수지 흐름에서 벗어나 원료가 정체되거나 갇히는 구간을 말합니다. 노즐 팁 구멍이 스프루 부싱 구멍보다 작으면, 단차 부위에 사각지점이 형성됩니다. 새로 주입되는 수지가 이 정체된 원료를 끌고 나오려 하면서 벤추리관(venturi) 효과가 발생하고, 외부 에어가 용융수지 흐름 내부로 유입될 수 있습니다. 이 에어가 성형품 표면에 스플레이(splay) 마크, 즉 은백색 줄무늬 자국을 남깁니다.
제가 직접 리브(rib) 성형을 위해 노즐을 교체해가며 테스트한 적이 있습니다. 구멍이 큰 노즐로 교체하면 압력을 높여 저속으로 충전하는 조건 잡기가 수월해졌고, 표면 품질도 분명히 달라졌습니다. 결국 노즐 팁 구멍 크기는 스프루 부싱 구멍 크기에 맞추는 것이 기본 원칙입니다(출처: Society of Plastics Engineers(SPE)).
이런 이유로 저는 기계 한 대당 노즐 팁을 최소 2개 이상 스페어로 갖춰놓는 것이 맞다고 봅니다. 금형마다, 원재료마다 최적 구멍 크기가 다를 수 있고, 그 차이가 생산성과 불량률에 직접적으로 연결되기 때문입니다.
실전에서 노즐 팁을 제대로 관리하는 방법
솔직히 이건 예상 밖이었습니다. 280톤부터 1800톤까지 다양한 톤수의 기계를 운용하다 보면 노즐 팁 규격을 통일해서 관리하는 게 사실상 불가능에 가깝습니다. 톤수가 커질수록 스프루 부싱 입구가 커지고, 그에 맞는 노즐 팁도 달라져야 하는데, 현장에서는 하나의 노즐 팁으로 여러 금형을 커버하려는 경우가 많습니다. 이게 결국 조건 불안정과 불량으로 이어집니다.
스프루 부싱(sprue bushing)도 노즐 팁 못지않게 중요합니다. 스프루 부싱이란 사출기 노즐에서 금형 내부 러너로 수지를 유도하는 입구 부품입니다. 가령 ABS 수지를 사용한다 해도 일반 ABS, 내열 ABS, 난연 ABS는 점도와 성형 온도가 모두 다릅니다. 같은 ABS라는 이유로 동일한 스프루 부싱 사이즈를 그대로 쓰면 수지 흐름 특성이 맞지 않아 누출이나 충전 불량이 발생할 가능성이 있습니다. 원재료가 바뀔 때마다 스프루 부싱 사이즈도 점검하고 필요하면 교체해주어야 합니다.
핫러너 밸브 금형(hot runner valve gate mold)의 경우, 게이트 입구가 노즐 팁 입구보다 크게 설계되는 경우가 있습니다. 핫러너 밸브 금형이란 밸브 핀으로 수지 유로를 직접 개폐하는 방식의 금형입니다. 입구 사이즈 차이가 클수록 게이트 통과 시 수지 흐름이 불안정해지고, 그 지점에서 누출이 생기기 쉽습니다. 제가 직접 이런 금형을 다뤄봤는데, 메이커마다 설계 기준이 달라서 교체할 때마다 노즐 팁 사이즈를 재확인하지 않으면 반드시 문제가 납니다.
한번 셋팅이 잘 된 금형은 의외로 수지가 잘 새지 않습니다. 문제는 금형 교체 과정입니다. 이 과정에서 사출대를 후퇴시키지 않거나, 정렬을 대충 맞추거나, 노즐 팁 상태를 확인하지 않으면 그때부터 누출과 불량이 시작됩니다. 분해 점검 주기를 정해두고 노즐 팁이 막히지 않았는지, 찌그러지지 않았는지 정기적으로 확인하는 것이 생산성을 지키는 가장 현실적인 방법이라고 생각합니다.
자주 묻는 질문
Q. 사출 중에 성형품 무게가 갑자기 줄었어요. 왜 그럴까요?
A. 성형품 중량 감소는 용융수지 전달 시스템 어딘가에서 누출이 발생하고 있다는 신호일 가능성이 높습니다. 노즐 팁과 스프루 부싱 사이의 접촉 상태를 먼저 확인하고, 배럴 정렬 상태도 점검해보시는 것이 좋습니다. 이 상태에서 솟 사이즈나 온도를 올리는 것은 상황을 악화시킵니다.
Q. 노즐 팁이 자꾸 찌그러지는데 배럴 정렬 문제인가요?
A. 배럴 정렬 불량도 원인이 될 수 있지만, 제 경험상 금형 교체 작업 중 사출대를 후퇴시키지 않은 경우가 훨씬 많았습니다. 금형을 내리고 올릴 때 반드시 사출대를 충분히 후퇴시킨 후 작업하는 절차를 팀 전체가 지키는 것이 먼저입니다.
Q. 노즐 팁 구멍 크기를 어떻게 결정해야 하나요?
A. 기본 원칙은 노즐 팁 구멍 크기를 스프루 부싱 구멍 크기에 맞추는 것입니다. 구멍이 작으면 전단력이 증가해 수지 온도가 올라가고 사각지점이 생겨 스플레이 불량이 발생할 수 있습니다. 리브 성형처럼 특수한 조건이 필요할 경우에는 구멍이 더 큰 노즐 팁으로 교체해 저속 고압 충전을 활용하는 방법도 있습니다.
Q. 같은 ABS인데 스프루 부싱을 왜 바꿔야 하나요?
A. ABS 계열이라도 일반·내열·난연 등 그레이드마다 점도와 성형 온도가 다릅니다. 점도가 다른 수지를 같은 사이즈의 스프루 부싱으로 처리하면 유동 저항이 달라져 충전 불량이나 누출이 생길 수 있습니다. 원재료 변경 시에는 스프루 부싱 사이즈도 반드시 재검토하는 것이 좋습니다.
Q. 배럴 정렬을 눈으로 맞추는 게 왜 안 좋은가요?
A. 로케이팅 링과 형판 구멍 사이에는 최대 0.010인치의 간극이 존재할 수 있습니다. 육안이나 판지로는 이 수준의 오차를 잡아내기 어렵습니다. 맨드릴을 이용한 정밀 정렬은 0.0005인치 이내의 오차로 캐리지를 중심에 고정할 수 있어 육안 방법보다 최소 20배 정확합니다.
결론
노즐 팁 하나가 이렇게까지 복잡한 문제와 연결되어 있다는 걸 처음 현장에서 실감했을 때 솔직히 당황스러웠습니다. 서보모터, 순차 밸브 게이트, 스마트 컨트롤러 같은 첨단 기술을 다 갖춰도, 배럴 정렬 하나 제대로 안 되어 있으면 수지는 셉니다. 그리고 그 피해는 금형 수리 비용과 불량률로 고스란히 돌아옵니다.
정리하면, 노즐 팁 구멍은 스프루 부싱에 맞게 선정하고, 금형 교체 시 절차를 지키고, 배럴 정렬을 정기적으로 확인하는 것이 핵심입니다. 기계 한 대당 스페어 노즐 팁을 2개 이상 갖추고, 원재료가 바뀌면 스프루 부싱도 점검하는 습관을 들이면 조건 안정성과 불량 감소를 동시에 잡을 수 있습니다. 작은 관리 하나가 생산성을 지킵니다.
