사출성형 나비효과 (나비효과, 연결공정, 과학적성형)

스크류 RPM 하나 낮췄을 뿐인데 치수가 틀어지고, 충전 압력이 한계를 넘어버린 경험이 있습니까? 저는 있습니다. 그 날 이후로 사출성형 조건설정을 절대 '하나만' 건드리는 일이 없어졌습니다. 사출성형 공정은 설정값 하나의 변화가 연쇄적으로 결과물 전체를 흔드는 연결된 구조입니다. 이 글은 그 연결고리를 어떻게 읽어야 하는지, 현장에서 직접 부딪히며 정리한 이야기입니다.



공정검사

RPM 하나 낮췄을 뿐인데 — 나비효과의 시작

미성형 불량을 잡아달라는 요청을 받고 현장에 들어가면, 대부분의 작업자는 사출 압력이나 속도만 올리고 나옵니다. 문제가 해결된 것처럼 보이거든요. 그런데 다시 연락이 옵니다. 이번엔 치수가 틀어졌다고, 혹은 다른 부위에 싱크가 생겼다고. 제가 직접 써봤는데, 이런 상황의 원인을 추적해보면 처음 건드린 조건 하나가 출발점인 경우가 열에 여덟은 됩니다.

사출성형에서 나비효과란 거창한 개념이 아닙니다. 스크류 RPM을 낮추면 마찰열이 줄어들고, 그 결과 용융수지온도가 내려갑니다. 용융수지온도란 배럴 안에서 녹은 수지가 실제로 도달한 온도를 말하는데, 이 값이 낮아지면 수지의 점도가 높아집니다. 점도가 높다는 건 같은 양을 금형에 밀어 넣으려면 더 큰 힘이 필요하다는 뜻입니다. 공정이 이미 압력 한계 근처에서 돌아가고 있었다면, RPM 조정 하나로 그 한계를 넘어버리는 일이 실제로 일어납니다.

더 이어가 보면, 용융수지온도가 낮아진 만큼 금형 안에서 플라스틱이 더 빨리 식습니다. 냉각시간 설정을 그대로 뒀다면, 이형 후 수축량이 줄어 성형품 치수가 이전보다 커지는 결과가 나옵니다. RPM 하나 손댔을 뿐인데 압력, 온도, 치수가 모두 연쇄적으로 움직이는 겁니다. 이게 제가 현장에서 수도 없이 목격한 나비효과의 실체입니다.

요약: 스크류 RPM 하나의 변화가 용융수지온도 → 점도 → 충전 압력 → 치수까지 연쇄적으로 영향을 미친다.



연결공정이란 무엇인가 — 숲을 봐야 하는 이유

사출성형을 오래 하다 보면 "나무 말고 숲을 봐라"는 말을 자주 듣습니다. 저도 처음엔 그 말이 추상적으로 들렸는데, 지금은 이걸 이렇게 풀어서 이해하고 있습니다. 사출성형 공정은 시간, 온도, 압력, 속도라는 4대 변수가 서로 영향을 주고받는 네트워크입니다. 어느 설정값 하나가 다른 결과물에 영향을 주지 않는 경우를 찾기가 오히려 어렵습니다.

예를 들어 형개폐속도나 에젝터 속도를 조정하면 사이클 타임이 변합니다. 사이클 타임(cycle time)이란 한 번의 성형이 완료되는 데 걸리는 전체 시간을 말합니다. 이 시간이 길어지면 금형 개방 상태가 유지되는 시간도 길어지고, 금형 온도가 낮아집니다. 금형이 차가워진 상태에서 수지가 유입되면 성형품 내부 수축 패턴이 달라지고, 치수가 달라집니다. 동시에 배럴 안에 수지가 머무는 시간이 늘어나 용융수지온도가 올라가는 부수 효과도 생깁니다.

제 경험상 이걸 가장 잘 모르는 쪽이 사출업체 현장 담당자가 아닙니다. 금형업체나 제품 개발 담당자들입니다. 그분들은 조건 하나를 바꿔달라고 요청할 때 그것이 다른 결과물에 어떤 영향을 미치는지 잘 모르는 경우가 많습니다. 그 분들을 설득하는 과정이 기술적인 조건 설정만큼이나 어렵다는 걸, 이건 예상 밖이었습니다.

연결공정이라는 개념은 이미 오래전부터 과학적 성형(Scientific Molding) 분야에서 핵심으로 다뤄져 왔습니다. 과학적 성형이란 설정값 자체보다 공정의 결과물을 기준으로 삼아 공정을 검증하고 재현하는 방법론입니다. 설정값이 같아도 결과물이 다르면 의미 없고, 설정값이 달라도 결과물이 동일하게 유지된다면 그 공정은 유효하다고 보는 시각입니다(출처: 플라스틱코리아).

• 시간: 사이클 타임, 충전시간, 보압 유지시간, 냉각시간
• 온도: 용융수지온도, 금형온도, 냉각수 온도
• 압력: 사출 압력, 보압(holding pressure), 배압
• 속도: 사출 속도, 스크류 RPM, 형개폐속도, 에젝터 속도

요약: 사출성형의 4대 변수(시간·온도·압력·속도)는 독립적으로 존재하지 않고 서로 연결된 네트워크로 작동한다.



설정값 한계치 vs 공정제어 한계치 — 헷갈리면 안 됩니다

현장에서 자주 보는 장면이 있습니다. 공정 개발을 열심히 해서 충전시간, 보압, 냉각시간, 용융수지온도를 다 잡아놨는데, 실제 양산에 들어가면 "이 범위 안에서는 조건을 바꿔도 된다"는 설정값 한계치를 만들어두는 겁니다. 저는 이 방식이 결국 스스로 쌓은 탑을 무너뜨리는 행위라고 봅니다.

여기서 두 개념을 구분해야 합니다. 결함 허용 기준치(defect threshold limits)란 성형품에 결함이 발생하기 시작하는 임계값입니다. 공정제어 한계치(process-control limits)는 공정이 정상 변동 범위를 벗어나기 전에 이를 감지하기 위해 설정하는 값입니다. 이 둘은 목적이 완전히 다릅니다. 결함 기준치는 불량을 걸러내는 마지노선이고, 제어 한계치는 공정이 흔들리는 것 자체를 막기 위한 장치입니다.

제가 직접 경험한 사례가 있습니다. 의료기기용 성형품을 생산하다가 지정된 스크류와 배럴로 교체하는 단계가 누락된 채 수십만 개가 생산된 상황이었습니다. 일반적으로라면 전량 폐기 수순이라고 생각하는 분들도 있는데, 저는 그 공정의 결과물 데이터를 전부 확인했습니다. 충전시간, 샷 중량, 사출 압력, 치수 분산도 모두 공정 검증 당시의 제어 한계치 안에 들어와 있었습니다. 단기공정능력지수(CpK)는 1.33, 장기공정능력지수(PpK)는 1.67로 요구 기준을 충족했습니다. CpK와 PpK란 공정이 얼마나 일관되게 규격 안에 제품을 만들어내는지를 수치로 나타낸 공정능력지수입니다. 결국 고객이 해당 리스크 분석을 승인했습니다. 설정값이 바뀌어도 결과물이 동일했기 때문에 공정이 변경되지 않았음을 증명할 수 있었던 겁니다.

공정제어 한계치는 정상적인 변동을 수용할 만큼 여유를 두되, 공정이 이탈하는 신호를 감지할 만큼은 촘촘해야 합니다. 이 균형을 잡는 것이 공정 엔지니어의 핵심 역량이라고 저는 생각합니다.

요약: 결함 허용 기준치와 공정제어 한계치는 목적이 다르며, 양산에서 관리해야 할 것은 설정값이 아닌 결과물의 제어 한계다.



과학적 성형의 핵심 — 최적 성형 패턴을 찾아라

과학적 성형을 처음 접하는 분들 중엔 "유변학 곡선(rheology curve)이나 충전 밸런스(fill-balance) 테스트를 제대로 했느냐"가 전부라고 생각하는 경우가 있습니다. 유변학 곡선이란 사출 속도에 따른 수지의 점도 변화를 측정해 최적 사출 속도 구간을 찾는 실험입니다. 충전 밸런스는 멀티 캐비티 금형에서 각 캐비티에 수지가 균일하게 채워지는지 확인하는 과정입니다. 이 실험들이 중요한 건 맞습니다. 그런데 제 경험상 이건 시작점일 뿐입니다.

진짜 핵심은 매 샷, 매 공정마다 결과물이 일정하게 유지되는가입니다. 저는 현장에서 늘 이렇게 강조합니다. 기계를 보지 말고, 제품이 어떻게 성형되는지를 그릴 줄 알아야 한다고. 수지가 게이트를 통해 캐비티로 흘러 들어가는 경로, 냉각되면서 수축되는 방향, 이형될 때 걸리는 힘의 방향까지 머릿속에서 그려야 조건 하나를 바꿀 때 어디가 어떻게 변하는지 예측할 수 있습니다.

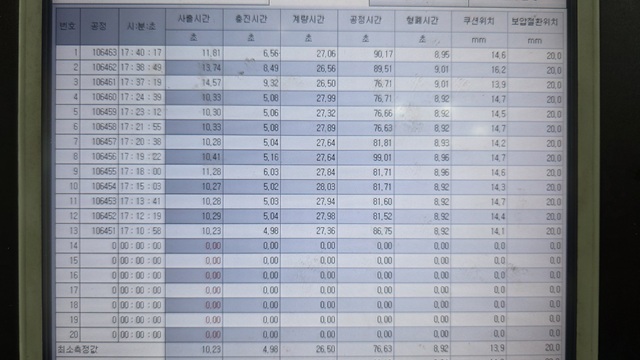

각 제품에는 그 제품만의 최적 성형 패턴이 있습니다. 그 패턴을 찾아서 어떤 사출기에서 돌리든 동일한 패턴으로 설정이 맞춰진다면, 그게 최적 성형 조건입니다. 우리나라는 사계절이 뚜렷해서 현장 온도가 계절마다 크게 달라집니다. 여름에 잡은 조건이 겨울엔 그대로 안 된다는 걸 제가 직접 확인한 적이 한두 번이 아닙니다. 냉각수 온도가 변하면 금형온도가 변하고, 금형온도가 변하면 성형품 치수와 수축률이 달라집니다. 계절 변화에 따른 공정 데이터 모니터링은 선택이 아니라 필수입니다.

KraussMaffei 등 선도 사출성형 장비 업체들도 공정 재현성과 결과물 중심의 공정 관리를 핵심 과제로 꼽고 있습니다(출처: KraussMaffei). 결국 사출성형은 겉으로 단순해 보이지만, 수면 아래 90%의 복잡한 상호작용이 있는 빙산 구조입니다. 그 90%를 읽는 훈련이 조건 설정 실력의 본질입니다. 대충 몇 개 샘플 보고 판단하면 안 됩니다. 하루 종일, 아니 며칠을 지켜봐야 진짜 공정이 보입니다.

요약: 최적 성형 패턴을 제품 중심으로 찾아내고, 계절과 환경 변화까지 반영해 결과물이 매 샷 일정한지 꾸준히 모니터링하는 것이 과학적 성형의 실체다.



자주 묻는 질문

Q. 사출성형 조건 하나만 바꿔도 정말 품질에 영향이 크게 나나요?

A. 네, 생각보다 훨씬 크게 납니다. 스크류 RPM 하나를 낮췄을 때 용융수지온도가 내려가고, 점도가 올라가고, 충전 압력이 한계를 넘고, 치수까지 달라지는 연쇄 반응이 실제로 발생합니다. 설정값 변화가 사소해 보여도 연결공정 전체에 나비효과를 일으킨다는 점을 전제로 조건을 건드려야 합니다.



Q. 공정제어 한계치랑 불량 판정 기준치가 같은 건 아닌가요?

A. 전혀 다릅니다. 결함 허용 기준치는 성형품에 불량이 생기기 시작하는 임계값이고, 공정제어 한계치는 공정 자체가 정상 범위를 벗어나기 전에 감지하기 위한 관리 기준입니다. 공정제어 한계치를 제대로 운용하면 불량이 발생하기 전에 공정 이탈 신호를 먼저 잡아낼 수 있습니다.



Q. 계절에 따라 사출 조건을 바꿔야 하나요?

A. 이 부분은 의견이 갈리기도 하는데, 저는 조건보다는 결과물을 모니터링하는 방향을 권장합니다. 냉각수 온도나 현장 온도 변화가 금형온도에 영향을 주는 건 사실입니다. 조건을 임의로 바꾸기보다는 공정제어 한계치 안에서 결과물이 유지되는지 확인하고, 이탈이 감지될 때 원인을 추적하는 방식이 더 안전합니다.



Q. 미성형 불량이 생겼을 때 압력이나 속도만 올리면 안 되나요?

A. 단기적으로 미성형은 잡힐 수 있습니다. 그런데 압력이나 속도를 올리면 다른 부위 치수, 싱크, 플래시 등 새로운 문제가 생길 가능성이 높습니다. 미성형 원인이 수지 점도인지, 금형 온도인지, 게이트 설계인지부터 파악하고 근본 원인에 맞는 조건 조정을 해야 '또 누군가가 다시 가는' 반복을 막을 수 있습니다.



결론

사출성형 조건설정이 어려운 진짜 이유는 결과를 보기 전에는 설정할 수 없고, 하나의 결과만 보고 판단하면 반드시 놓치는 것이 생긴다는 데 있습니다. 저는 지금도 조건을 잡을 때 제품 하나를 손에 들고 수지가 어떻게 흘러서 어떻게 굳었는지를 먼저 그려봅니다. 그 그림이 머릿속에서 그려지지 않으면 조건을 건드리지 않습니다.

설정값이 아닌 공정 결과물을 기준으로 생각하는 습관, 그리고 연결공정에서 내가 바꾼 것이 어디까지 영향을 미치는지 추적하는 훈련이 쌓이면, 같은 불량 앞에서 다른 사람보다 훨씬 빠르게 정답에 접근할 수 있습니다. 지금 현장에서 조건을 만지고 있다면, 제품 전체를 하루 종일 지켜보는 것부터 시작해 보시길 권합니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=18972&page=3&total=197
