신규 금형 시사출 (시험가동, 열화상, 안정화)

저는 한동안 시사출을 "샘플 몇 개 뽑아서 외관 보는 것"쯤으로 가볍게 여겼습니다. 그러다 양산 들어가고 나서야 숨어있던 문제가 터지는 경험을 반복했고, 그제야 시험가동이 얼마나 중요한 공정인지를 제대로 실감했습니다. 신규 금형 시사출에서 반드시 짚어야 할 시험가동 점검과, 왜 열화상 모니터링으로 열 안정화를 확인해야 하는지 제 경험을 바탕으로 정리했습니다.

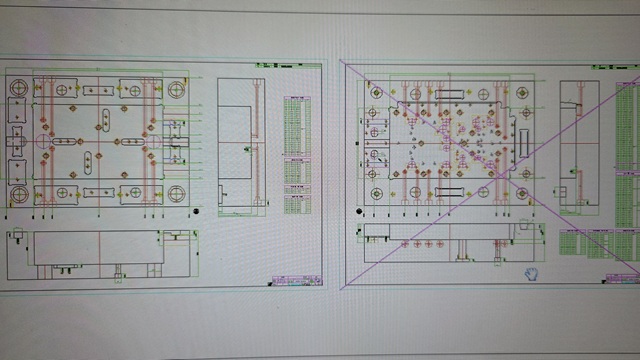

설계도면

시험가동에서 놓치기 쉬운 것들

새 금형이 들어오면 늘 납기 압박이 함께 옵니다. 고객이 현장에 나와 있는 날이면 더더욱 그렇습니다. "일단 잘 나온 샘플 몇 개만 보여주자"는 생각이 드는 건 자연스러운 심리인데, 문제는 그 심리가 결국 더 큰 비용으로 돌아온다는 점입니다.

제가 직접 부딪혀보니, 시사출 전에 가장 먼저 해야 할 일은 금형 상태 파악입니다. 도면이 있으면 이상적이지만 현실적으로 금형업체가 도면을 넘겨주지 않는 경우가 태반이라 답답할 때가 많습니다. 그래서 저는 금형을 직접 열어서 형상을 눈으로 확인하고, 게이트 위치와 방식을 먼저 파악하는 것부터 시작합니다. 게이트(gate)란 용융 수지가 캐비티로 유입되는 입구를 말하는데, 이것이 콜드 러너 방식인지 핫러너(hot runner) 방식인지에 따라 초기 성형 조건 설정이 완전히 달라지기 때문입니다. 핫러너란 러너 전체를 가열 상태로 유지해 수지를 항상 용융 상태로 공급하는 방식으로, 스프루와 러너 폐기물이 없는 대신 가열 존 관리가 까다롭습니다.

코어(core)가 있는 금형이라면 작동 순서와 타이밍을 사전에 정확히 파악해두지 않으면 금형 사고로 직결됩니다. 이 부분은 제가 경험한 아찔한 순간 중 하나였습니다. 원재료 파악도 마찬가지입니다. 수지의 종류가 결정되어야 금형 온도와 실린더 온도를 설정할 수 있고, 그 이후에야 성형 조건 전체를 잡을 수 있습니다. 설계 도면이나 몰드플로우(Moldflow) 해석 자료가 있으면 초기 세팅에 정말 큰 도움이 되는데, 대부분의 현장에서 이런 자료를 받기 어렵다는 게 늘 아쉬운 부분입니다.

이런 현실적 제약 속에서 시험가동 때 확인해야 할 핵심 항목들을 정리하면 다음과 같습니다.

• 충전 미달 성형품의 이형(ejection) 확인: 불완전 성형물이 금형 안에 잔류하면 이젝터핀 손상으로 이어질 수 있습니다.
• 벤팅(venting) 상태 점검: 벤팅이란 금형 내 가스가 빠져나갈 수 있는 배기 공간으로, 특히 파팅라인 부위에 적정 깊이의 벤트랜드(vent land)가 확보되어 있어야 번 불량을 막을 수 있습니다.
• 냉각수 라인 유동 확인: 냉각수의 유속과 온도를 꼼꼼히 기록하고, 유로 막힘 여부를 점검해야 합니다.
• 사이클타임 최적화: 충전시간, 패킹(packing)과 보압, 냉각 시간, 스크류 배압 등을 과학적 성형 원리에 따라 최적화합니다. 패킹이란 충전 후 수지를 추가로 밀어 넣어 수축을 보상하는 단계입니다.
• 다양한 원료 조건 테스트: 다른 롯트의 수지나 분쇄 재생재를 투입했을 때도 동일한 품질이 나오는지 확인해야 합니다.

원가 절감 압박 때문에 원재료도 부족하고 테스트 시간도 모자란 요즘, 이 항목들을 전부 소화하는 게 현실적으로 쉽지 않습니다. 그래도 최소한 예상 가능한 문제점은 미리 파악하고 넘어가야, 양산에서 터지는 사고를 막을 수 있다는 게 제 생각입니다. 참고로 사출 성형 공정의 품질 관리 기준은 출처: 플라스틱코리아에서도 상세히 다루고 있습니다.

요약: 시사출 전 금형 구조·게이트·원재료 파악이 먼저이고, 벤팅·냉각·충전·사이클타임 등 핵심 항목을 체계적으로 점검해야 양산 사고를 줄일 수 있습니다.



열화상 모니터링과 공정 안정화

시험가동을 무사히 마치고, 샘플이 품질 검사도 통과했는데 양산에서 문제가 터진 경험이 저도 여러 번 있습니다. 처음에는 이유를 알 수 없었는데, 나중에 파악해보니 공정이 열적으로 안정화되기 전에 너무 일찍 양산을 시작한 게 원인이었습니다.

사출성형은 열을 이용한 사이클 공정입니다. 가동이 시작되면 뜨거운 용융 수지에서 금형의 강철 소재로 열이 전달되면서 금형 온도가 서서히 올라갑니다. 이 열 평형(thermal equilibrium) 상태, 즉 유입되는 열에너지와 냉각 시스템이 배출하는 에너지가 균형을 이루는 시점에 도달하기까지 생각보다 훨씬 오래 걸립니다. 어떤 금형은 이 안정화에만 몇 시간이 필요합니다. 금형 온도가 변하면 수축률이 달라지고, 수축률이 달라지면 성형품 치수도 바뀝니다. 수축률이 높은 PP(폴리프로필렌) 수지에서는 이 현상이 특히 두드러집니다.

제 경험상 이 문제가 가장 교묘한 이유는, 초기 생산 몇 쇼트에서는 멀쩡하다가 주문량이 늘어나 툴을 더 자주 돌리거나 다른 사출기에 장착했을 때 갑자기 불량이 나오기 때문입니다. 육안으로는 같아 보이는 성형품이 실제로는 치수도 다르고 기능도 다를 수 있습니다. 이게 눈에 보이지 않으니 더 무섭습니다.

이 문제를 객관적으로 잡아내는 도구가 바로 적외선 열화상 카메라(infrared thermal imaging camera)입니다. 열화상 카메라란 성형품 표면에서 방출되는 적외선을 감지해 온도 분포를 시각적으로 보여주는 장비입니다. 이형 직후 최대한 빠르게 성형품 전체를 촬영해서 각 캐비티에서 나온 부품들의 온도가 균일한지 비교합니다. 8 캐비티 금형의 경우, 육안 테스트를 통과한 성형품이라도 열화상 이미지에서는 캐비티마다 온도 편차가 확연히 드러나는 경우가 있습니다. 온도가 다르다는 것은 냉각 조건이 다르다는 뜻이고, 냉각 조건이 다르면 수축률과 성능이 달라질 수밖에 없습니다.

공정 안정화 여부를 판단하는 실질적인 방법은 두 가지입니다. 하나는 성형품 온도의 변화가 멈추는 시점을 열화상 이미지로 확인하는 것이고, 다른 하나는 캐비티 압력(cavity pressure) 또는 압력 하의 적분곡선 추이를 관찰하는 것입니다. 캐비티 압력이란 수지가 캐비티 내부에서 받는 실제 압력으로, 이 값이 쇼트마다 안정적으로 수렴하면 공정이 열적으로 균형에 도달했다고 볼 수 있습니다. 이 두 파라미터가 안정되는 시점의 조건을 기록해 두고, 이후 주기적으로 기준 범위 안에 있는지 확인하는 것이 양산 품질 관리의 기본입니다.

이상적으로는 금형 온도가 충분히 오른 상태에서 500에서 1,000쇼트를 찍어보는 것을 권장합니다. 하지만 저도 압니다. 비용 문제 때문에 개발사, 금형업체, 사출업체 모두 서로 눈치만 보다가 결국 충분한 검증 없이 양산으로 넘어가는 게 현실입니다. 그 비용을 아끼려다 양산 이후에 품질 클레임, 재작업, 금형 수정으로 더 큰 비용을 쓰는 상황을 저는 너무 많이 봤습니다.

요약: 시험가동 통과만으로는 부족하고, 열화상 카메라로 금형의 열 안정화를 확인한 뒤 공정 파라미터를 기록해야 양산 품질을 보장할 수 있습니다.



자주 묻는 질문

Q. 시사출 샘플이 통과했는데 왜 양산에서 불량이 나오나요?

A. 시험가동 시간이 짧아서 금형이 열적으로 안정화되기 전에 샘플을 채취했기 때문일 가능성이 높습니다. 금형 온도가 아직 상승 중인 상태에서는 수축률이 계속 변하기 때문에, 초반 샘플과 본격 양산 제품의 치수나 성능이 달라질 수 있습니다. 열화상 이미지와 캐비티 압력 추이를 통해 공정이 실제로 안정화되었는지 확인하는 것이 중요합니다.



Q. 핫러너 금형과 콜드 러너 금형의 시사출 차이는 뭔가요?

A. 핫러너 금형은 스프루와 러너를 항상 가열 상태로 유지하기 때문에, 각 가열 존의 온도가 정확히 설정되어 있는지 사전에 확인해야 합니다. 가열 존 불균형은 캐비티 간 충전 편차로 직결됩니다. 반면 콜드 러너 방식은 수지 낭비가 발생하지만 구조가 단순해 초기 조건 설정이 상대적으로 용이합니다. 두 방식 모두 게이트 위치와 벤팅 상태 확인은 공통 필수 항목입니다.



Q. 벤팅이 부족하면 어떤 불량이 생기나요?

A. 캐비티 내부에서 가스가 빠져나가지 못하면 수지가 충전되면서 가스가 압축·발화되어 번 불량, 즉 성형품 표면이 타는 현상이 발생합니다. 표면 광택 불균일이나 미충전(short shot) 문제로도 이어질 수 있습니다. 파팅라인 부위에 적정 깊이의 벤트랜드를 확보하는 것이 기본 대응이며, 이를 사출 속도만 줄여서 임시방편으로 피해가면 나중에 더 큰 문제가 됩니다.



Q. 사출기 설정값을 기록하면 안 되나요?

A. 사출기마다 같은 속도 설정값이라도 실제 충전 결과가 다를 수 있습니다. 그래서 중요한 것은 설정값이 아니라 실제 충전 시간, 중량, 압력 등 플라스틱 수지의 실제 거동 데이터입니다. 예를 들어 "95% 체적 충전에 1.25초"처럼 기록해두면, 다른 사출기에서도 동일한 수지 상태를 재현할 수 있습니다. 설정값 재현이 아닌 수지 상태 재현이 목표라는 점이 핵심입니다.



결론

시사출은 "잘 나온 샘플 몇 개"로 끝나는 절차가 아닙니다. 벤팅, 냉각, 핫러너 가열 존, 사이클타임, 그리고 열 안정화까지 순서대로 확인해야 비로소 양산 품질을 담보할 수 있습니다. 저도 이 순서를 무시하고 서두른 대가를 여러 번 치렀습니다.

앞으로는 AI 기술이 설계, 원료, 금형, 사출 정보를 한곳에 모아 공정 최적화를 지원하는 환경이 만들어질 것으로 기대합니다. 정보 공유가 막혀 있던 사출업체 입장에서는 이런 변화가 반갑습니다. 그전까지는, 금형을 직접 열어보고 조건을 하나씩 검증하는 현장의 꼼꼼함이 여전히 가장 확실한 답입니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=18013&page=4&total=197
