유동선단 이해 (점도, 미성형, 사출 프로파일링)

 처음 금형을 열었을 때 수지 흐름이 이렇게 복잡한 변수를 품고 있다는 걸 몰랐습니다. 스프루에서 런너, 게이트를 거쳐 제품 끝까지 이어지는 유동선단(flow-front)의 움직임이 불량의 원인이라는 사실을 한참 뒤에야 제대로 이해했습니다. 유동선단 거동을 읽는 눈이 생기고 나서야 비로소 조건 셋팅이 달라졌고, 불량률도 확연히 줄었습니다.

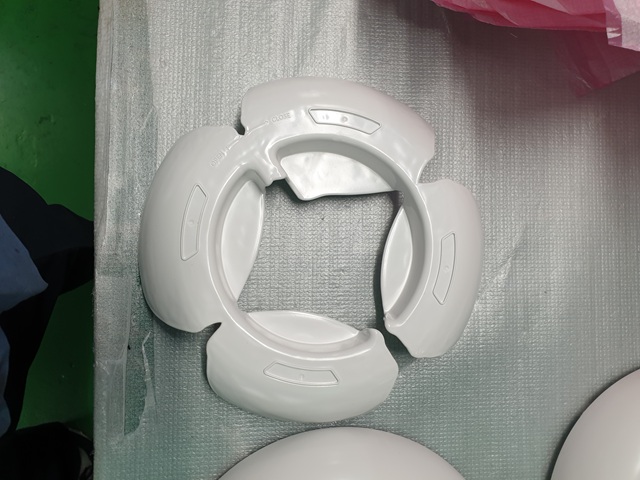

게이트불량

유동선단과 점도, 생각보다 훨씬 깊은 관계

유동선단의 움직임은 수지의 점도(viscosity)와 직결됩니다. 여기서 점도란 수지가 얼마나 잘 흐르는지를 나타내는 특성으로, 쉽게 말해 꿀처럼 끈적한 정도라고 보면 됩니다. 온도가 오르면 점도가 낮아지고, 수지가 더 쉽게 흐르면서 유동선단의 속도도 빨라집니다.

제가 직접 경험해 봤을 때, 실린더 온도나 금형 온도를 조금만 올려도 충전 시간이 줄고 이송 중 피크압력이 눈에 띄게 낮아지는 걸 확인할 수 있었습니다. 반대로 온도가 낮아지면 점도가 높아져 충전 속도가 느려지고, 사출 중 압력이 치솟기 쉬워집니다. 이 두 방향이 서로 트레이드오프 관계라는 점을 체감하는 데 꽤 오랜 시간이 걸렸습니다.

중요한 건 수지 원료마다 유동 특성이 전부 다르다는 겁니다. 어떤 수지는 같은 온도 조건에서도 훨씬 유동성이 좋고, 어떤 수지는 조금만 온도가 떨어져도 바로 점도가 급격히 올라갑니다. 이 차이를 무시하고 전 기종에 같은 조건을 적용했다가 낭패를 본 경험이 저도 있습니다. 한국 성형기와 일본 성형기는 실린더 온도 제어 방식 자체가 달라서, 같은 설정값이라도 실제 수지에 가해지는 열이 달라집니다. 이 부분을 모르고 넘어가면 점도 관리는 처음부터 어긋납니다.

• 온도 상승 → 점도 하락 → 유동선단 속도 증가, 충전 시간 단축, 피크압력 감소
• 온도 하락 → 점도 상승 → 유동선단 속도 감소, 충전 시간 증가, 사출 압력 상승
• 수지 종류·성형기 기종에 따라 동일 조건이라도 실제 유동 특성이 달라짐

요약: 유동선단 속도는 수지 점도와 직결되며, 온도 조건과 기종 차이까지 함께 고려해야 정확한 조건 셋팅이 가능합니다.



미성형으로 유동선단 흐름 읽기

완성된 양품만 보면서 유동선단을 파악하는 데는 솔직히 한계가 있습니다. 표면 결함이 어느 지점에서 비롯됐는지 역추적하는 건 생각보다 훨씬 어렵습니다. 그래서 저는 미성형(short shot), 즉 수지가 완전히 충전되기 전에 의도적으로 멈춘 샘플을 단계별로 확보해서 흐름을 읽는 방식을 주로 씁니다.

미성형 샘플은 보통 게이트 통과 직후, 충전 중간 지점, 완성 직전 90% 지점 등으로 구분해서 뽑습니다. 이렇게 하면 유동선단이 각 지점에서 어떤 모양으로 퍼지는지, 어느 구간에서 속도가 갑자기 달라지는지 눈으로 확인할 수 있습니다. 사진으로 남겨두는 습관도 생겼는데, 나중에 비슷한 금형을 다룰 때 꽤 유용하게 써먹었습니다.

일반적으로 완성품을 보면서 결함 원인을 찾는 게 효율적이라고 생각하는 분들도 있는데, 저는 첫 쇼트나 불량 샘플을 오히려 더 유심히 봅니다. 특히 첫 쇼트에는 유동선단이 어느 방향으로 먼저 흐르려 하는지, 어디서 막히는지가 그대로 드러납니다. 이 정보가 이후 조건 조정의 기준점이 됩니다.

게이트(gate) 형상에 따라 유동선단의 흐름 패턴 자체가 바뀝니다. 여기서 게이트란 용융 수지가 런너에서 제품 캐비티로 진입하는 입구를 말합니다. 핀 게이트, 사이드 게이트, 팬 게이트 등 형태에 따라 수지가 퍼지는 방향과 속도가 달라지기 때문에, 게이트 형상을 먼저 파악하지 않고 조건을 잡으면 방향 자체가 틀릴 수 있습니다.

요약: 미성형 샘플을 단계별로 확보해 흐름을 읽는 것이 유동선단 파악의 가장 확실한 방법이며, 게이트 형상부터 확인하는 것이 출발점입니다.

전단·가스트랩, 유동선단 속도가 만드는 결함들

유동선단이 지나치게 빠르면 전단(shear) 현상이 발생합니다. 전단이란 수지가 좁은 통로를 빠르게 통과할 때 분자 사이에서 발생하는 마찰열로 인해 수지가 손상되는 현상입니다. 이게 심해지면 스플레이(splay)나 탄 자국(burn mark) 같은 표면 결함이 생깁니다. 스플레이란 성형품 표면에 나타나는 은색 또는 흰색 줄무늬 불량을 말하는데, 외관 부품에서는 치명적입니다.

전단이 어느 지점에서 발생하는지 파악하는 게 핵심입니다. 충전 시작 시점의 결함은 게이트나 핫 러너 드롭(hot runner drop) 쪽에서 비롯되는 경우가 많습니다. 핫 러너 드롭이란 핫 러너 시스템에서 매니폴드로부터 각 게이트로 연결되는 수직 유로를 말합니다. 드롭 온도가 너무 낮으면 이 구간을 통과하는 수지에 급격한 점도 상승이 생기고, 전단이 그 지점에서 집중됩니다. 제가 이 부분을 간과하고 실린더 온도만 올렸다가 결함이 전혀 줄지 않아 한동안 원인을 못 찾은 적이 있습니다.

반대로 가스트랩(gas trap)은 유동선단이 너무 빠르거나 너무 느릴 때 모두 발생할 수 있습니다. 유동선단이 벤팅(venting) 구역을 너무 빠르게 지나치면 가스가 벤트를 통해 빠져나갈 시간이 없어집니다. 반대로 너무 느리면 유동선단 앞쪽 압력이 낮아져 가스 배출이 안 됩니다. 사출속도를 높이거나 낮춰가며 결과를 비교해 보면 어느 쪽이 원인인지 좁혀나갈 수 있습니다.

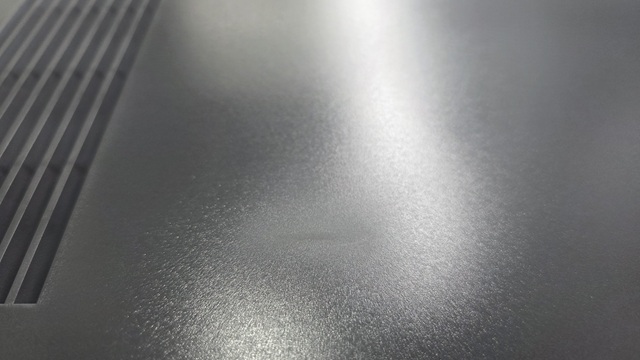

외관품의 경우 특히 광택면이나 부식면(texture)이 있는 금형이라면, 전단에 의한 결함이 내장품과는 비교할 수 없을 만큼 치명적입니다. 내장품이라면 어느 정도 눈감고 넘길 수 있는 수준도, 외관품에서는 바로 금형 수정 검토로 이어집니다. 이 차이를 현장에서 처음 맞닥뜨렸을 때 조건 조정의 폭 자체가 달라진다는 걸 실감했습니다.

요약: 전단과 가스트랩은 유동선단 속도의 과부족에서 비롯되며, 결함 발생 지점을 충전 단계별로 좁혀야 정확한 원인을 찾을 수 있습니다.



사출 프로파일링으로 유동선단 조건 잡기

사출 프로파일링(injection profiling)은 유동선단 거동을 구간별로 분석하는 도구입니다. 여기서 사출 프로파일링이란 전체 사출 스트로크를 여러 구간으로 나눠, 각 구간마다 속도를 독립적으로 설정해 어느 지점에서 결함이 생기는지 파악하는 방법입니다. 단순히 속도 하나를 바꾸는 것과는 차원이 다른 접근입니다.

절차를 정리하면, 먼저 보압(holding pressure) 단계를 제거하고 95~98% 정도만 충전된 미성형 상태를 기준점으로 만듭니다. 그 다음 필요한 샷 크기를 5등분해 5단계 프로파일로 나눕니다. 이송 지점에 가장 가까운 구간부터 순서대로 해당 구간의 속도를 0으로 설정하면서, 각 단계에서 나온 미성형 샘플을 겹쳐서 비교합니다. 이렇게 하면 유동선단이 각 구간에서 실제로 어디에 위치하는지, 어디서 속도 조정이 필요한지 데이터로 확인됩니다. (출처: 플라스틱코리아)

저는 이 방법을 써보기 전에는 감각에 많이 의존했습니다. 결함이 보이면 전체 속도를 올리거나 내리는 식으로 대응했는데, 프로파일링을 적용하고 나서는 문제가 특정 구간에 집중되어 있다는 걸 바로 파악할 수 있었습니다. 예를 들어 리브(rib)나 탭(tab) 같은 세부 구간을 지나는 속도가 너무 빠르면 그 부위의 패킹이 부족해 미성형이 생기고, 너무 느리면 해당 부위가 과충전 되어 금형에 들러붙는 현상이 나타납니다. 20리터짜리 양동이 물을 도랑에 천천히 부으면 더 많이 들어가는 것처럼, 속도를 줄이면 세부 구간에 수지가 더 잘 채워집니다. 이 원리를 이해하고 나서 리브 부위 조건 조정이 훨씬 수월해졌습니다.

사출성형 공정 전반에 걸친 과학적 접근의 중요성은 지속적으로 강조하고 있는 사항입니다. 조건 하나가 다른 조건에 연쇄적으로 영향을 미치는 구조이기 때문에, 프로파일링처럼 구간별로 검증하는 방식이 불량 없는 공정 개발의 핵심 도구가 됩니다.

요약: 사출 프로파일링은 유동선단 문제 구간을 데이터로 특정하는 방법으로, 감각 의존에서 벗어나 재현 가능한 조건을 잡는 데 결정적인 역할을 합니다.



자주 묻는 질문

Q. 유동선단 속도가 빠르면 무조건 불량이 생기나요?

A. 꼭 그렇지는 않습니다. 유동선단이 빠를 때 전단이나 가스트랩이 생길 수 있다고 알려져 있지만, 실제로는 제품 구조와 게이트 형상, 수지 종류에 따라 적정 속도 범위가 다릅니다. 느린 속도가 오히려 과충전이나 금형 들러붙음을 유발하기도 하므로, 빠르고 느리다는 기준보다 해당 제품에 맞는 구간별 속도를 찾는 것이 핵심입니다.



Q. 스플레이(splay) 불량이 계속 나오면 어디부터 확인해야 하나요?

A. 스플레이는 전단 현상이 주원인인 경우가 많기 때문에, 먼저 결함이 충전 초기에 생기는지 중간에 생기는지를 미성형 샘플로 확인하는 것이 출발점입니다. 충전 초기라면 게이트 통과 속도나 핫 러너 드롭 온도를 점검하고, 중간 이후라면 해당 구간의 사출 속도 조정과 금형 내 버(burr) 또는 손상 부위 여부를 확인하는 순서로 접근하는 것이 효율적입니다.



Q. 사출 프로파일링을 꼭 5단계로 나눠야 하나요?

A. 5단계는 일반적으로 권장되는 방식이지만, 절대적인 기준은 아닙니다. 제품 형상이 단순하면 3단계로도 충분하고, 복잡한 세부 구조가 많은 제품이라면 더 세밀하게 나누는 것이 유리합니다. 중요한 건 각 단계의 미성형 샘플을 겹쳐서 비교해 유동선단 위치를 실제로 확인하는 과정 자체입니다.



Q. 한국 성형기와 일본 성형기, 조건 셋팅이 많이 다른가요?

A. 실린더 온도 제어 방식이 다르기 때문에 같은 설정값을 입력해도 수지에 실제로 가해지는 열이 다를 수 있습니다. 제가 기종을 바꿔 같은 수지로 작업했을 때, 기존 조건을 그대로 적용했다가 점도가 예상과 달라져 초기 조건 설정을 처음부터 다시 잡아야 했던 경험이 있습니다. 기종이 바뀔 때는 온도 설정값보다 실제 수지 상태를 먼저 확인하는 습관이 중요합니다.



결론

유동선단 거동을 이해하는 건 단순히 이론을 외우는 게 아닙니다. 미성형 샘플을 뽑고, 사진을 찍고, 기록을 쌓아가면서 그 제품과 금형, 수지가 어떻게 반응하는지를 몸으로 익히는 과정입니다. 제가 현장에서 시간이 지나면서 느낀 건, 결국 유동선단을 얼마나 잘 읽느냐가 조건 셋팅의 속도와 정확도를 결정한다는 것입니다.

다음 금형을 열 때, 스프루부터 게이트까지 수지가 어떤 경로로 흐를지를 먼저 머릿속에 그려보는 것부터 시작해보시길 권합니다. 첫 쇼트와 미성형 샘플을 버리지 말고 반드시 사진으로 남겨두는 습관도 함께 들이면, 나중에 비슷한 문제를 만났을 때 훨씬 빠르게 원인을 좁혀나갈 수 있습니다.
