역류방지 밸브 불량 (쿠션량, 동적누설테스트, 공정설정)

쿠션량이 사이클마다 흔들리기 시작하면, 현장에서 가장 먼저 나오는 말이 "체크링 갔다"입니다. 제가 직접 겪어보니 절반은 맞고 절반은 틀린 말이었습니다. 역류방지 밸브(Check Valve) 불량의 진짜 원인은 부품 마모와 공정 설정값 오류, 두 가지 모두일 수 있고 순서를 바꿔 진단하면 비용만 날립니다.

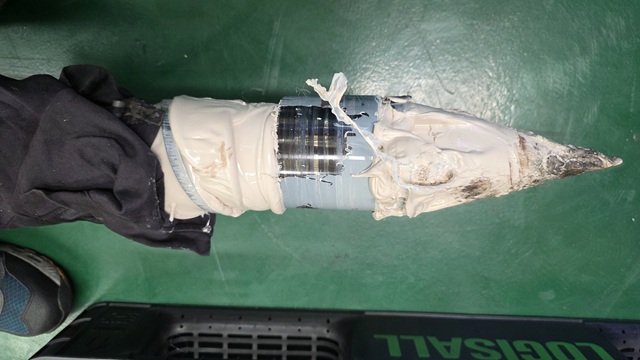

스크류 체크링

쿠션량 변화, 마모의 신호인가 아닌가

쿠션량(Cushion)이란 사출 완료 후 스크류 앞단에 남아 있는 수지의 양을 말합니다. 쉽게 말해 사출 후 스크류가 얼마나 앞으로 나갔는지 남은 여분의 수지 양인데, 이 수치가 매 사이클 일정하지 않으면 금형 안에 들어가는 수지량 자체가 들쭉날쭉해진다는 뜻입니다.

일반적으로 쿠션량이 흔들리면 체크링 마모를 먼저 의심하라고 알려져 있는데, 제 경험상 이건 맞기도 하고 아니기도 합니다. 현장에서 쿠션량 편차가 발생했을 때 바로 분해부터 들어갔다가 부품은 멀쩡한데 시간만 날린 경우가 저도 여러 번 있었습니다.

중요한 건 이 신호가 '지속적으로, 반복적으로' 나타나느냐는 점입니다. 한두 번 튀는 건 수지 점도 변화나 재료 로트 차이일 수도 있습니다. 같은 편차가 수십 사이클 연속으로 재현될 때 비로소 역류방지 밸브 점검을 본격적으로 고려하는 게 맞는 순서입니다. 요즘 사출기는 기계 자체적으로 쿠션량을 모니터링하고 설정한 경보 조건을 벗어나면 알람을 울려주기 때문에, 경보 상하한치만 제대로 잡아두면 초기 신호를 놓치지 않습니다. 솔직히 전 현장이 다 이걸 세팅해두고 있지는 않고, 품질 문제가 터진 다음에 들여다보는 게 현실이긴 합니다.

요약: 쿠션량 변화는 체크링 마모의 신호일 수 있지만, 지속·반복적으로 나타날 때만 분해 점검으로 진입하는 것이 맞는 순서다.



동적 누설 테스트로 마모 여부 확인하기

쿠션량 편차가 지속된다고 판단되면, 제가 현장에서 실제로 하는 방법이 동적 누설 테스트(Dynamic Leakage Test)입니다. 여기서 동적 누설 테스트란, 계량이 끝난 상태에서 노즐을 막고 사출 압력을 가한 뒤 스크류가 멈추는지 계속 전진하는지를 확인하는 방법입니다. 스크류가 멈추지 않고 계속 밀려 들어간다면 역류방지 밸브에서 수지가 새고 있다는 뜻이고, 이때는 부품 마모나 손상을 의심해야 합니다(출처: 플라스틱코리아).

테스트에서 스크류가 정상적으로 멈춘다면, 문제는 부품이 아니라 공정 설정값 쪽에 있다는 증거입니다. 이 순서를 지키지 않고 바로 실린더·스크류 세트를 갈아버리면 수십, 수백만 원이 날아갑니다. 제가 직접 써봤는데, 이 테스트 하나로 방향이 완전히 갈립니다.

실린더 내벽 마모도 함께 확인해야 하는 경우가 있습니다. 체크링만 갈면 될지, 실린더·스크류 세트 전체를 교체해야 할지는 분해 후 내벽 상태를 직접 눈으로 확인하고 결정하는 수밖에 없습니다. 비용이 만만치 않기 때문에 대부분의 현장에서는 체크링(밸브 링)만 먼저 교체하고 불량이 잡히는지 확인한 뒤 마모가 심각할 때만 세트 교체를 결정하는 방식으로 운영합니다. 제 경험상 이 방식이 현실적으로도 맞습니다.

• 스크류 전진 멈춤 → 부품 정상, 공정 설정값 점검으로 이동
• 스크류 계속 전진 → 역류방지 밸브 링·팁·시트 마모 또는 손상 의심
• 마모 확인 후 체크링 단독 교체 → 개선 없으면 실린더·스크류 세트 교체 검토

요약: 노즐 막고 사출 압력을 가하는 동적 누설 테스트로 마모 여부를 먼저 판별한 뒤, 교체 범위를 결정해야 불필요한 비용을 막을 수 있다.



공정 설정값이 밸브 닫힘을 망친다

동적 누설 테스트에서 스크류가 정상적으로 멈췄는데도 쿠션량이 흔들린다면, 이때부터는 설정값 최적화 작업입니다. 제가 직접 이 단계를 겪어봤는데, 솔직히 이건 예상 밖이었습니다. 부품은 멀쩡한데 설정값 하나 때문에 샷 중량 반복성(Shot-mass repeatability)이 무너지는 걸 처음 봤을 때 당황스러웠습니다. 여기서 샷 중량 반복성이란, 매 사이클마다 금형에 주입되는 수지의 무게가 얼마나 일정하게 유지되느냐를 나타내는 지표입니다.

가장 먼저 확인해야 하는 건 배압(Back Pressure)과 스크류 RPM입니다. 배압이란 계량 중 스크류가 후퇴할 때 뒤에서 밀어주는 압력으로, 수지의 밀도와 균일성을 결정합니다. 이 값이 너무 낮거나 높으면 계량 종료 시점에 밸브 링의 위치가 불규칙해져서 다음 사출 때 닫히는 타이밍에 편차가 생깁니다(출처: 플라스틱코리아).

감압(Decompression, Suck-back) 설정도 중요합니다. 감압이란 계량 완료 후 스크류를 살짝 뒤로 빼서 노즐 끝의 압력을 낮추는 동작인데, 이 거리가 너무 길면 역류방지 밸브가 열린 채로 다음 사이클을 맞이하게 됩니다. 반대로 너무 짧으면 수지가 노즐에서 흘러나옵니다. 제 경험상 감압 거리 설정 하나가 틀어지면 쿠션량이 꽤 크게 출렁입니다.

수지 온도도 빠뜨릴 수 없습니다. 실린더 온도를 설정보다 20도 이상 높게 올리면 수지 점도가 지나치게 낮아져서 밸브가 닫히려는 저항 자체가 부족해집니다. 이 경우 누설이 발생해도 부품 마모와 증상이 똑같이 나타납니다. 성형이 어렵다고 온도를 과도하게 올리면 오히려 불량을 키우는 셈입니다.

요약: 배압, 감압 거리, 실린더 온도 세 가지 설정값이 역류방지 밸브의 닫힘 거동을 직접 결정하며, 부품 교체 전에 반드시 이 값들을 먼저 검증해야 한다.



재료와 모니터링, 놓치면 처음부터 다시

설정값까지 다 맞게 잡았는데도 사출량이 흔들린다면, 재료를 다시 봐야 합니다. 같은 원재료라고 생각했는데 첨가제 배합이 바뀌어서 실린더 온도를 재설정한 경우가 제 경험에도 실제로 있었습니다. 납품된 재료 로트가 바뀌면서 유리섬유 함량이나 기타 첨가제 비율이 미묘하게 달라질 수 있고, 그게 수지의 점도와 계량 거동에 영향을 줍니다. 이걸 체크링 문제로 보고 분해 작업에 들어갔다면 시간과 비용 낭비입니다. 재료에 대해 정확히 알고 있어야 하는 이유가 바로 이겁니다.

모니터링 체계도 다시 한번 짚어야 합니다. 요즘 전동식 사출기는 자동으로 상하한치를 설정해두면 기계가 스스로 알람을 올려주기 때문에, 기능을 제대로 활용하기만 해도 초기 이상 징후를 훨씬 빠르게 잡을 수 있습니다. 유압식에 비해 전동식은 정교한 제어가 가능해서 공정 안정화 측면에서 체감 차이가 큽니다.

스크류 관련해서 반드시 모니터링해야 하는 항목은 네 가지입니다. 쿠션량, 계량 시간, 사출 시간, 사출량이 매 사이클 기록되어야 하고, 이 수치들이 갑자기 변하기 시작할 때가 역류방지 밸브나 공정 설정을 다시 살펴봐야 하는 시점입니다. 현장에 외국인 작업자가 있다면 이 네 가지 수치의 의미와 정상 범위를 충분히 교육해두면 초기 대응 속도가 눈에 띄게 달라집니다. 제가 직접 교육 전후를 비교해 봤을 때 확실히 달랐습니다.

요약: 재료 로트 변경과 첨가제 차이까지 원인이 될 수 있으며, 쿠션량·계량 시간·사출 시간·사출량 네 가지 모니터링 항목을 상시 관리하는 것이 공정 안정화의 기본이다.



자주 묻는 질문

Q. 쿠션량이 흔들리면 무조건 체크링을 교체해야 하나요?

A. 무조건 교체가 답은 아닙니다. 일반적으로 쿠션량 편차가 곧 체크링 마모라고 알려져 있지만, 제 경험상 배압·감압·실린더 온도 같은 설정값 오류로 같은 증상이 나타나는 경우가 적지 않습니다. 동적 누설 테스트로 부품 상태를 먼저 확인하고, 설정값 점검을 병행한 뒤에 교체 여부를 결정하는 게 비용을 아끼는 방법입니다.



Q. 동적 누설 테스트는 어떻게 하는 건가요?

A. 계량이 끝난 상태에서 노즐을 막고 사출 압력을 가했을 때 스크류가 멈추는지 확인합니다. 스크류가 멈추지 않고 계속 전진한다면 역류방지 밸브에서 수지가 역류하고 있다는 뜻으로, 밸브 링·팁·시트 마모나 손상을 의심해야 합니다. 반대로 스크류가 정상적으로 멈추면 공정 설정값 쪽을 먼저 살펴봐야 합니다.



Q. 감압(Suck-back) 거리는 어느 정도가 적당한가요?

A. 수지 종류와 노즐 형태에 따라 다르기 때문에 일률적인 수치를 드리기 어렵습니다. 다만 감압 거리가 너무 길면 역류방지 밸브가 열린 채로 다음 사이클을 맞게 되어 쿠션량 편차가 커지고, 너무 짧으면 수지가 노즐에서 흘러나오는 드룰링이 발생합니다. 감압 속도와 거리를 조금씩 조정하면서 쿠션량 안정성을 모니터링하며 최적값을 찾는 것이 현실적인 방법입니다.



Q. 같은 재료인데 사출량이 갑자기 흔들리는 이유가 뭔가요?

A. 로트가 바뀌면서 첨가제 배합이 달라졌을 가능성이 있습니다. 같은 등급의 원재료라도 유리섬유 함량이나 기타 첨가제 비율이 미묘하게 변하면 수지 점도와 계량 거동이 달라져서 사출량이 출렁일 수 있습니다. 퍼징을 해보면서 실린더 온도 재설정이 필요한지 확인하는 것이 우선 조치입니다.



결론

역류방지 밸브 불량의 원인을 부품 마모 하나로 단정 짓는 건 절반만 맞는 진단입니다. 제가 현장에서 직접 부딪혀보니, 동적 누설 테스트로 부품 상태를 먼저 확인하고, 설정값 오류 가능성을 병행해서 점검하는 순서가 비용과 시간을 모두 아끼는 길이었습니다.

쿠션량·계량 시간·사출 시간·사출량, 이 네 가지 수치를 상시 모니터링하고 경보 조건을 사전에 설정해 두는 것이 공정 안정화의 출발점입니다. 부품 교체보다 진단 순서를 지키는 게 먼저입니다.

참고: https://www.plastickorea.co.kr/news/articleView.html?idxno=26079
