처음 PP 물탱크를 성형하던 날, 취출할 때마다 제품이 금형에 달라붙어서 밀핀 자국이 남는 바람에 두 시간 넘게 조건만 잡았던 기억이 납니다. 폴리프로필렌(PP)은 흐름이 좋아서 쉬울 것 같다고 생각했는데, 직접 겪어보니 수축과 점착성 때문에 다른 수지와는 완전히 다른 접근이 필요한 소재였습니다. 이 글은 PP 사출 성형의 설계 기준부터 실제 성형 조건과 취출 노하우까지, 현장에서 체득한 이야기를 담았습니다.
PP 사출 성형 설계 기준 — 수치가 전부가 아니다
PP 사출 성형 설계에서 가장 먼저 마주치는 수치가 벽 두께와 구배 각도입니다. 일반적으로 벽 두께는 1~4mm, 구배 각도는 1~2도를 권장한다고 알려져 있습니다. 그런데 저는 이 수치를 그대로 적용했다가 취출 불량을 꽤 겪었습니다. 구배 각도가 2도라도 금형 표면이 경면(鏡面) 광택 처리가 되어 있으면 PP의 점착성 때문에 제품이 그대로 달라붙어버립니다. 제 경험상 광택면에서는 최소 2도를 넘겨야 안정적으로 취출이 됩니다.

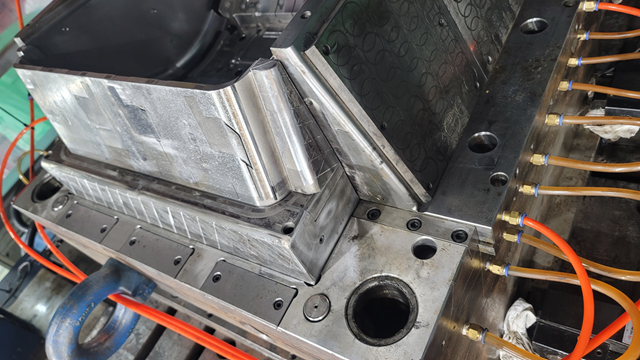

구배 각도를 충분히 줄 수 없는 형상이라면 금형 표면을 취출 방향으로 미세한 결(잔기스)을 남겨두는 방법을 씁니다. 이 결이 공기층 역할을 해서 PP가 금형 벽에 달라붙는 힘을 줄여줍니다. 여기서 잔기스란 취출 방향으로 극히 가느다란 방향성 스크래치를 의도적으로 남기는 기법으로, 표면과 수지 사이에 미세한 공기 통로를 만들어주는 것입니다. 또는 금형 내부로 에어를 주입해 취출하는 에어 취출 방식을 사용하기도 하는데, 이렇게 하면 밀핀(Ejector Pin) 자국까지 줄일 수 있어 외관이 중요한 제품에 유효합니다. 다만 에어 라인에서 이물이 혼입 될 수 있어서, 저는 가능하면 광택을 줄이는 쪽을 먼저 검토합니다.
리브(Rib)와 보스(Boss) 설계도 PP에서는 특히 신중해야 합니다. 리브란 제품의 강성을 높이기 위해 벽면에 세우는 얇은 돌출 구조물을 말합니다. PP는 수축률이 1~2.5%로 범용 수지 중에서도 높은 편이라, 두꺼운 리브나 보스 주변에는 싱크마크(Sink Mark), 즉 표면이 움푹 패이는 결함이 쉽게 발생합니다. 모서리 처리도 중요합니다. 안쪽 코너 반경은 벽 두께의 50% 이상, 바깥쪽 코너 반경은 벽 두께의 150% 이상을 확보해야 응력 집중을 막을 수 있다고 Zetar Mold의 PP 설계 가이드에서도 명시하고 있습니다.
게이트(Gate) 위치 역시 워핑(Warping), 즉 성형 후 부품이 뒤틀리는 현상을 막는 데 결정적입니다. 여기서 워핑이란 수지가 금형 안에서 냉각될 때 방향에 따라 수축 속도가 달라지면서 부품이 활처럼 휘는 현상입니다. PP는 결정성 수지라 비결정성 수지보다 수축 방향성이 강하게 나타나므로, 게이트를 응력이 적은 위치에 놓고 충전이 균형 있게 이루어지도록 러너(Runner) 설계를 함께 최적화해야 합니다. 금형 형체력 계산도 중요한데, 형상이 복잡해 슬라이드가 여러 개 들어가면 제품 투영 면적 대비 필요 형체력이 크게 올라갑니다. 저는 PP 금형을 올릴 기계를 고를 때 금형크기 때문에 필요 형체력의 두 배 용량 기계에 올릴 수밖에 없습니다.
- 벽 두께 1~4mm, 리빙 힌지는 0.5~1mm — PP 고유의 높은 수축률을 감안한 설계가 우선
- 구배 각도 1~2도는 무광 기준 — 광택면에서는 2도 이상, 취출 방향 잔기스 또는 에어 취출 병행 검토
- 리브·보스 주변 싱크마크 방지를 위해 두께를 벽 두께의 60% 이하로 제한
- 슬라이드가 포함된 복잡한 금형은 필요 형체력의 2배 기계에 올릴 것
- 냉각 채널 설계는 타 수지 대비 2배 이상 투입 — 두꺼운 제품일수록 냉각 부족이 수축 불량으로 직결
PP 성형 조건과 취출 노하우 — 손끝으로 배운 것들
PP를 처음 성형하는 분들이 놓치기 쉬운 게 사출 속도와 보압(Holding Pressure) 타이밍입니다. 보압이란 수지가 금형을 채운 뒤 냉각되면서 수축하는 양을 보완하기 위해 추가로 압력을 유지하는 단계입니다. 이 단계를 너무 빠르게 가져가면 수축과 버(Flash) 두 가지 불량이 동시에 발생합니다. 제가 직접 겪어보니 두꺼운 PP 제품에서는 사출 속도를 일부러 낮춰서 미성형이 딱 발생하지 않을 정도의 최저 속도를 찾는 것이 먼저입니다. 일반 수지가 12초 사이클이라면 PP는 15초 이상을 기본으로 잡고 시작합니다.
그 이유는 PP의 잠열(Latent Heat) 특성 때문입니다. 잠열이란 수지가 액체 상태에서 고체로 굳을 때 방출하는 열로, PP는 결정성 고분자라 이 잠열이 다른 수지보다 상당히 큽니다. 쉽게 말해 눈에 보이지 않는 열이 두꺼운 부분에 오래 남아 있어서, 외부는 굳은 것처럼 보여도 내부는 아직 유동 상태에 가깝습니다. 이 상태에서 보압을 빠르게 끊으면 내부 수축이 그대로 표면으로 나타납니다. 저는 특히 두꺼운 PP 제품을 작업할 때는 냉각 시간을 아까워하지 않고 충분히 가져가는 것이 결국 불량률을 낮추는 길이라는 걸 경험으로 배웠습니다.

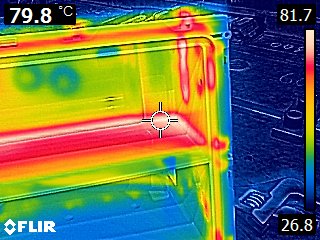

용융 온도는 통상 200~275°C 범위에서 설정하고, 금형 온도는 40~80°C를 유지합니다. 이때 금형 온도가 너무 높으면 냉각이 느려져 수축이 심해지고, 너무 낮으면 표면 광택이 떨어지고 용접선(Weld Line)이 뚜렷해집니다. 용접선이란 두 갈래의 수지 흐름이 만나는 지점에 생기는 선 모양의 결함으로, 외관뿐 아니라 강도에도 영향을 줍니다. Plastics Technology의 PP 사출 성형 가이드에서도 용융 온도와 금형 온도의 균형이 표면 품질과 치수 정밀도 모두에 영향을 준다고 설명하고 있습니다.
PP를 처음 조건 잡을 때 저는 퍼징(Purging)을 해보면서 흐름을 먼저 파악합니다. 퍼징이란 배럴 안의 수지를 공중으로 밀어내서 흐름 상태와 색상을 확인하는 작업입니다. PP 특유의 늘어지는 느낌, 점도 변화를 손으로 직접 느껴보면 사출 조건을 잡을 때 큰 도움이 됩니다. 흐름이 어떻게 흘러들어갈지 머릿속으로 그려보면서 조건을 잡는 것, 이게 제가 오랫동안 유지해 온 방식입니다. 특히 수분 함량 관리도 중요한데, PP는 성형 전 수분 함량을 0.2% 미만으로 유지해야 기포나 실버스트리크(Silver Streak), 즉 표면에 은백색 줄무늬가 나타나는 것을 막을 수 있습니다.
- 사출 속도는 미성형이 발생하지 않는 최저 속도로 — 두꺼운 PP는 15초 이상 사이클 기본
- 보압은 10~50bar 범위에서 천천히 투입 — 빠른 보압 해제는 수축과 버를 동시에 유발
- 금형 내부 에어 취출은 밀핀 자국 제거에 효과적, 단 이물 유입 리스크 있으므로 광택 저감이 우선
- 퍼징으로 흐름과 점도를 체감한 뒤 조건 진입 — 수치만 보지 말고 손끝 감각을 함께 활용
- 성형 전 수분 함량 0.2% 미만 유지 — 실버 스트리크와 기포 방지의 기본
PP 사출 성형은 수치 가이드라인을 외운다고 잘할 수 있는 작업이 아닙니다. 설계 기준은 기준일 뿐이고, 실제 현장에서는 금형 표면 상태, 제품 두께, 형상 복잡도에 따라 조건이 전부 달라집니다. 제가 수십 번 불량을 내고 나서 얻은 결론은 하나입니다. PP는 수지 흐름을 손으로 느끼고, 냉각을 아까워하지 말고, 구배는 광택면 기준으로 여유 있게 잡아야 한다는 것입니다.
처음 PP 금형을 설계하거나 조건을 잡는다면, 위에서 정리한 설계 수치와 성형 조건을 기준으로 삼되 반드시 광택 여부와 취출 방향을 먼저 확인하시길 권합니다. 조건 시트에 없는 변수가 현장에는 항상 있습니다.
