PC 사출을 처음 맡았을 때 솔직히 이건 예상 밖이었습니다. 조건을 맞췄다고 생각했는데 이젝팅하는 순간 부품에 크랙이 쫙 가는 겁니다. 알고 보니 금형온도가 낮았던 게 원인이었습니다. 폴리카보네이트(PC)는 조건 하나만 틀려도 티가 바로 납니다. 이 글은 그 시행착오를 바탕으로, PC 사출에서 실제로 문제가 되는 지점들을 짚어드리는 내용입니다.
난연 수지인 PC, 금형온도 설정이 핵심인 이유
PC는 엔지니어링 플라스틱 중에서도 가공 까다롭기로 손에 꼽히는 소재입니다. 특히 처음 다루는 분들이 놓치는 게 있는데, 바로 이 소재가 기본적으로 난연성 수지라는 점입니다. 난연성 수지란 연소를 억제하는 화학 성분이 배합된 소재를 말하는데, 이게 장점이기도 하지만 가공 측면에서는 까다로운 조건을 만들어냅니다.
제 경험상 PC는 실린더 온도를 무작정 높이는 것보다 금형온도를 올리는 방향으로 조건을 잡아야 훨씬 안정적으로 성형됩니다. 일반적으로 금형온도는 80°C~120°C 범위를 권장하는데, 이 온도를 유지하지 못하면 이젝팅할 때 부품에 크랙이 생기기 쉽습니다. 성형 압력이 높은 소재인데 금형이 차갑다 보면 응력이 한곳에 집중되면서 균열이 일어나는 겁니다.
여기서 온조기(금형 온도 조절기) 선택도 중요합니다. 온조기란 금형에 순환되는 냉각수 온도를 일정하게 유지해주는 장비입니다. PC는 냉각수 온도가 100°C 이상이어야 하기 때문에 일반 온조기로는 안 됩니다. 저도 처음엔 일반 호스와 일반 니쁠을 연결했다가 고열에 견디지 못해 호스가 문제를 일으킨 경험이 있습니다. 반드시 나일론이나 테프론 소재 호스와 고열 대응 니쁠을 써야 합니다.
난연 성분 때문에 주의할 점이 하나 더 있습니다. 양산이 끝난 후 금형온도를 그냥 낮추면 온도차로 수분이 발생하고, 이 수분이 금형을 빠르게 녹슬게 합니다. 반드시 금형온도를 낮추면서 방청제를 도포해야 합니다. 소홀히 하면 다음 양산 때 금형 표면 상태가 망가져서 제품 외관에 바로 영향이 갑니다.
PC 사출 성형 온도 조건을 정리하면 다음과 같습니다.
- 용융 온도(실린더): 270°C~320°C, 340°C 초과 금지
- 금형 온도: 80°C~120°C 유지
- 냉각수 온도: 100°C 이상 대응 가능한 전용 온조기 필수
- 호스·니쁠: 나일론 또는 테프론 소재로 교체
- 양산 후: 금형온도 하강과 동시에 방청제 도포
냉각 설계가 틀어지면 뒤틀림은 피할 수 없습니다
PC 사출에서 두 번째로 자주 부딪히는 문제가 바로 뒤틀림(warpage)입니다. 뒤틀림이란 성형된 부품이 냉각 과정에서 내부 응력 차이로 인해 원래 형상에서 변형되는 현상을 말합니다. 특히 벽 두께가 균일하지 않거나 냉각이 고르지 않을 때 집중적으로 발생합니다.
제가 직접 겪어보니, 균일한 벽 두께를 유지하는 것이 생각보다 훨씬 중요합니다. 설계 단계에서 두께를 1.5mm~3.5mm 사이로 맞추되, 두께가 급격히 달라지는 구간을 만들면 그 지점에서 냉각 속도가 달라지고 결국 뒤틀림이 나옵니다. 얇은 부분은 먼저 굳고 두꺼운 부분은 나중에 굳으면서 서로 당기는 힘이 생기는 겁니다.
금형의 냉각 채널 설계도 마찬가지입니다. 채널이 한쪽에 몰려 있거나 금형 캐비티에서 멀리 떨어져 있으면 냉각 불균형이 생깁니다. 싱크 마크(sink mark)라고 해서 표면이 움푹 파이는 불량도 이 냉각 불균형에서 옵니다. 싱크 마크란 수지가 냉각되면서 수축할 때 내부가 채워지지 않아 외면이 꺼지는 현상입니다.
금형 모서리 처리도 놓치면 안 됩니다. 날카로운 모서리에는 R값, 즉 라운드 처리를 반드시 해줘야 합니다. R값이란 모서리에 적용하는 곡률 반경을 말하는데, 이게 없으면 응력이 한 점에 집중되어 크랙으로 이어지고, 잔여 이물이 끼기도 쉽습니다. 내부 반경은 벽 두께의 0.5배, 외부 반경은 1.5배가 기본 기준입니다.
한국 플라스틱산업협동조합 등에서 발간하는 성형 기술 가이드에서도 균일한 냉각이 PC 성형 품질의 가장 중요한 변수 중 하나로 꼽히고 있습니다(출처: 한국플라스틱산업협동조합). 이론이 아니라 실제 현장에서도 냉각 설계 실수 하나가 수백 개 불량으로 이어지는 걸 봤기 때문에, 설계 초기 단계에서 냉각 채널 위치를 꼼꼼하게 잡는 게 나중에 훨씬 편합니다.
게이트 설계 하나로 가스 불량이 갈립니다

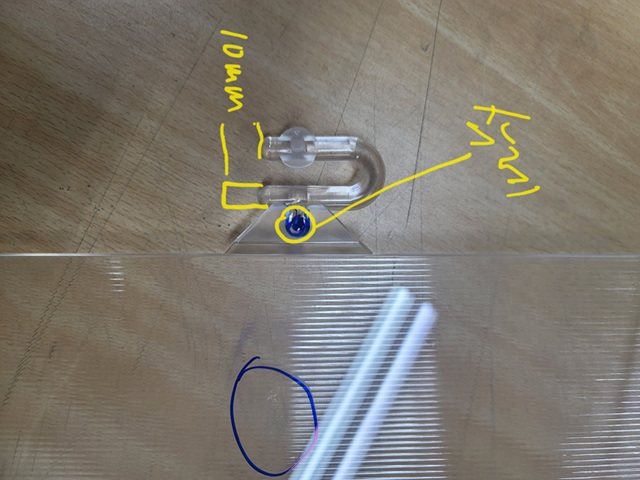

PC를 다루면서 제가 가장 뼈저리게 느낀 건 게이트 설계의 중요성입니다. 게이트(gate)란 용융 수지가 금형 캐비티 안으로 들어오는 입구를 말합니다. 이 입구의 위치, 크기, 형태가 제품 품질을 거의 결정한다고 해도 과언이 아닙니다.
PC는 용융 온도가 높은 소재인 만큼 가스 발생이 많습니다. 제습 호퍼를 쓰지 않고 일반 호퍼 드라이어만 사용했을 때, 게이트 주변에 가스 자국이 집중적으로 발생하는 걸 여러 번 경험했습니다. 제습 호퍼란 단순히 열풍으로 건조하는 게 아니라 습기 자체를 흡착·제거해 수분 함량을 0.02% 미만으로 낮춰주는 장비입니다. 이 차이가 게이트 주변 가스 불량을 크게 줄여줍니다.
벤트(vent) 위치 설정도 게이트 설계와 맞물려 있습니다. 벤트란 금형 캐비티 내의 공기와 가스를 외부로 빼주는 미세한 배기 통로입니다. 파팅 라인이나 이젝터 핀 주변에 0.02~0.05mm 깊이로 설계하는데, 이게 막히거나 위치가 잘못되면 에어 트랩이 생기고 번 마크(burn mark), 즉 가스가 압축되면서 수지 표면이 타는 자국이 생깁니다.
게이트 사상, 즉 게이트 부분을 잘라내고 다듬는 작업도 PC는 유독 힘듭니다. 소재가 단단하기 때문에 일반 니퍼로는 잘 안 잘리고, 저는 히팅 니퍼를 사용하기도 합니다. 히팅 니퍼란 날 부분을 가열해서 수지를 녹이듯 잘라내는 도구입니다. 이 과정에서 화상 위험이 상당하기 때문에, PC 작업할 때는 항상 내열 장갑을 제대로 착용해야 합니다.

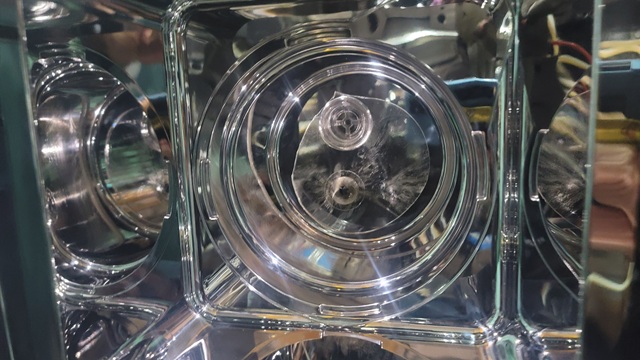

투명 PC 제품을 다룰 때는 추가적인 주의가 필요합니다. 금형을 닦다가 거울면에 스크래치가 생기면 제품 외관에 바로 나타납니다. 그래서 저는 가능하면 방정체(금형 표면)를 건드리지 않고 성형을 진행하면서 닦는 방식을 씁니다. 실린더 세척제와 스크류도 PC 전용으로 구비하는 게 흑점 불량을 없애는 데 효과적입니다.
폴리카보네이트 소재 특성에 대해서는 미국 플라스틱산업협회(PLASTICS) 자료에서도 고온 가공 시 가스 관리와 게이트 위치가 품질에 직결된다고 명시하고 있습니다(출처: PLASTICS Industry Association).
PC 퍼징 작업 시 한 가지 더 당부드리고 싶은 건, 퍼징 후 나오는 수지가 점착성이 강해서 장갑이나 옷에 달라붙으면 잘 떨어지지 않습니다. 조금 식힌 다음에 만지는 게 화상도 방지하고 훨씬 안전합니다. 고온 재료를 다루는 현장에서는 이런 사소한 습관 하나가 사고를 막아줍니다.
PC 사출은 설계부터 현장 운영까지, 어느 하나 허투루 할 수 없는 소재입니다. 금형온도와 냉각 균일성, 게이트 설계, 이 세 가지를 제대로 잡고 들어가면 불량률이 눈에 띄게 줄어드는 걸 경험할 수 있습니다. 처음 PC를 다루는 분이라면 조건 세팅에 시간을 충분히 투자하시길 권합니다. 급하게 양산 들어갔다가 크랙 불량이 쏟아지면 그 손실이 훨씬 큽니다.
