IML 사출 성형에서 불량률을 잡는 게 얼마나 어려운 일인지, 직접 현장에서 겪어보지 않으면 설명하기 어렵습니다. 필름 한 장이 들어가는 순간부터 온도, 정전기, 작업자 손길까지 모든 변수가 불량으로 이어질 수 있습니다. 이 글은 IML 공정의 구조와 IMD와의 차이, 그리고 현장에서 직접 부딪힌 문제들을 솔직하게 풀어낸 것입니다.
IML 공정, 어떤 순서로 진행될까요
IML(In-Mold Labeling)이란 필름에 인쇄된 패턴을 사출 금형 안에 직접 삽입한 뒤, 수지를 주입해 필름과 플라스틱이 일체로 성형되는 방식입니다. 쉽게 말해 라벨이나 디자인 필름이 제품 표면에 붙는 것이 아니라, 성형 과정에서 제품 안으로 녹아들어 가는 구조입니다.
공정 순서를 간략히 정리하면 다음과 같습니다.
- 롤 필름을 설계된 크기로 재단
- 아이콘·텍스트 평면 인쇄
- 고온 오븐에서 잉크 건조 및 고정
- 보호 필름 부착 및 위치 결정 구멍(포지셔닝 홀) 펀칭
- 열성형(고압 기계 또는 구리 금형 사용)
- 주변부 여분 재단
- 사출 금형에 필름 삽입 후 사출 성형
제가 직접 겪어보니, 이 중에서 4번과 5번 사이가 가장 손이 많이 가는 구간입니다. 포지셔닝 홀은 열성형 이후 필름 위치가 틀어지지 않도록 잡아주는 기준점인데, 이게 조금이라도 어긋나면 이후 사출 단계에서 필름이 쏠리는 불량이 그대로 나옵니다.
열성형(thermoforming) 단계도 주의가 필요합니다. 열성형이란 가열된 필름을 고압이나 금형으로 눌러 3차원 형태로 성형하는 공정을 말합니다. IML은 이 열성형 덕분에 3D 패턴의 입체 성형 높이를 최대 40mm까지 구현할 수 있습니다. 이 수치는 나중에 IMD와 비교할 때 상당히 중요한 포인트가 됩니다.
IMD와 IML, 뭐가 다른 건가요
두 기술 모두 인몰드 장식(In-Mold Decoration) 계열에 속하지만, 실제 현장에서 체감하는 차이는 꽤 큽니다.

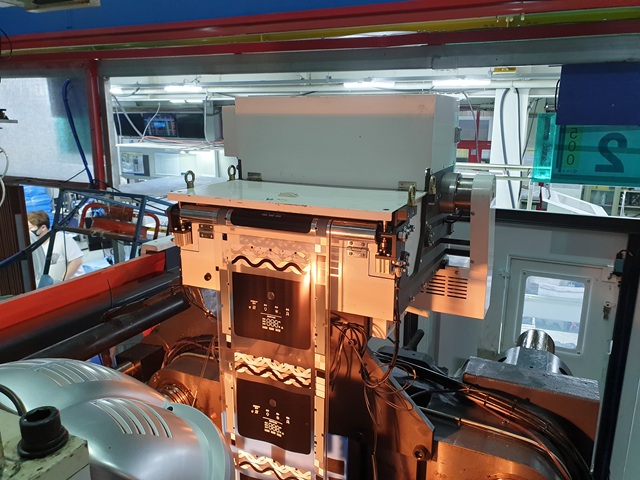

IMD(In-Mold Decoration)란 롤 형태의 필름을 금형 사이로 연속적으로 공급하면서 패턴을 전사하는 방식입니다. 쉽게 말해 필름이 컨베이어처럼 흘러가면서 성형이 이루어지는 구조입니다. 이 방식은 한 롤에 1,000개 이상의 패턴이 들어 있어 대량 생산(통상 100,000개 이상의 배치 수량)에 유리합니다.
반면 IML은 필름을 한 장씩 잘라 금형에 삽입하는 방식이라 소량 다품종 생산에 훨씬 유연하게 대응할 수 있습니다. 색상 변경도 같은 생산 배치 안에서 자유롭게 할 수 있다는 점도 IMD와의 큰 차이입니다.
IMD와 IML의 핵심 차이를 정리하면 다음과 같습니다.
- 3D 성형 높이: IMD는 1.5mm 이하, IML은 최대 40mm까지 가능
- 생산 수량: IMD는 대량 배치에 최적, IML은 소량 다품종에 적합
- 색상 변경: IMD는 배치 중 변경 불가, IML은 언제든 변경 가능
- 버튼 제품 제작: IMD는 불가, IML은 가능
한 가지 더 덧붙이자면, IML 공정에는 UV 조사 단계가 추가로 필요합니다. UV 조사(UV Curing)란 자외선을 필름 표면에 조사해 코팅층을 경화시키는 처리를 말합니다. 이 과정을 거쳐야 필름 표면이 단단해져 스크래치에 강해지는데, 필름 표면에 화학 처리된 코팅이 자외선에 반응해 굳는 원리입니다. IMD 방식에서는 잉크가 표면에 직접 스크린 인쇄되기 때문에 글꼴 손상에 강한 반면, IML은 이 UV 경화 공정을 통해 내마모성을 확보합니다.
불량이 많은 이유, 현장에서 직접 겪어보니
솔직히 이건 예상 밖이었습니다. 처음에는 IML이 그냥 필름을 넣고 찍어내는 작업이라고 단순하게 봤는데, 막상 현장에서 보니 변수 관리가 정밀 가공 수준이었습니다.
가장 큰 적은 정전기입니다. 제전건(Ion Blower, 정전기를 중화하는 공기 분사 장치)은 선택이 아니라 필수입니다. 필름이 얇은 비닐 소재라 정전기가 조금만 발생해도 먼지나 이물이 달라붙고, 그게 그대로 제품 표면 불량으로 이어집니다. 특히 사계절이 뚜렷한 우리나라는 겨울철에 정전기가 심해서 불량률이 확 올라가고, 여름철에는 습도가 높아 정전기가 억제되면서 불량이 줄어드는 현상을 매년 반복적으로 목격했습니다.
온도 문제도 만만치 않습니다. 필름이 너무 차가우면 사출 조건 자체가 달라져서 불량이 발생합니다. 실제로 겨울철에는 필름을 실내에서 충분히 보관하고 난로로 주변 온도를 올려서 사출해야 하는 상황이 생깁니다. 이런 게 매뉴얼에는 없는 현장 노하우입니다.
클린룸(Clean Room) 환경도 빠질 수 없습니다. 클린룸이란 공기 중 먼지, 이물, 미생물 등의 오염 물질을 일정 수준 이하로 통제하는 작업 공간입니다. 제 경험상 클린룸 없이 수작업으로 필름을 삽입하면 작업자 손에서 묻어나는 이물 불량을 막을 방법이 없습니다. 자동화가 필수인 이유도 바로 여기에 있습니다.
IML 제품의 품질 검증은 국제 기준을 바탕으로 진행됩니다. 표면 내마모성 경도는 3H 이상을 요구하며, 온습도 내구성 시험(상대 습도 95~100%, 57±3°C 환경에서 48시간 유지)을 통과해야 합니다(출처: ASTM International). 이러한 테스트 기준은 제품이 실제 사용 환경에서도 외관과 기능을 유지할 수 있는지를 확인하기 위한 것입니다.
장점이 확실한 만큼 초기 세팅이 핵심입니다
IML 방식의 가장 큰 강점은 뭐니 뭐니 해도 외관 품질입니다. 잉크가 필름의 중간 레이어에 인쇄되기 때문에 표면이 매끄럽고, 사용할수록 광택이 살아나는 느낌이 납니다. 아크릴 평면 패널로는 구현하기 어려운 특수 형상이나 곡면 처리도 IML이라면 40mm 높이까지 입체 성형이 가능합니다.
제품 설계 시에도 몇 가지 원칙이 있습니다. 모서리는 최소 0.3R 이상의 라운드 처리가 필요하고, 드래프트 각도(사출 후 금형에서 제품을 꺼내기 위해 측면에 주는 기울기)는 통상 3도를 적용합니다. 헤밍(Hemming, 필름과 플라스틱이 만나는 가장자리 부분)은 사출 후 마감이 깔끔하지 않을 수 있어 플라스틱 부품으로 덮는 설계를 권장합니다. 평균 육두께는 필름을 제외하고 1.0mm 이상, 필름 포함 시 1.2mm 이상을 기본으로 잡아야 합니다.
한국산업기술진흥원(KIAT)의 스마트 제조 공정 자료에 따르면, 사출 성형 공정의 자동화 전환은 불량률을 평균 30~50% 낮추는 효과가 있는 것으로 나타났습니다(출처: 한국산업기술진흥원). IML처럼 초기 셋팅 난이도가 높고 변수가 많은 공정일수록 자동화 투자의 효과가 크다는 이야기입니다.
제 경험상 IML은 공을 들인 만큼 돌아오는 공정입니다. 금형 온도, 성형기 조건, 필름 공급 장치, 주변 환경 온습도, 이 네 가지가 하나로 맞아 떨어질 때 비로소 안정적인 양산이 가능해집니다. 초반에 시간과 비용을 쏟아 이 조건을 정밀하게 잡아두면 이후 생산은 훨씬 안정됩니다. 반대로 이 셋팅을 대충 넘어가면 불량이 끊이지 않고, 폐기된 필름 단가와 재작업 비용이 계속 쌓입니다. IML은 분명히 고부가가치 기술이지만, 그 가치를 끌어내려면 현장 관리 수준도 그만큼 올라가야 합니다.
