솔직히 말씀드리면, 처음 IMD 사출을 맡았을 때 그냥 필름 한 장 붙이는 공정이라고 가볍게 봤습니다. 그게 얼마나 큰 착각이었는지는 첫 양산에서 바로 드러났습니다. IMD 사출은 일반 사출보다 관리해야 할 변수가 두 배 이상 많고, 그 변수 하나하나가 전부 불량으로 이어집니다. 이 글은 그 경험을 바탕으로 쓴 현장 이야기입니다.
이물 관리, 왜 이렇게 까다로운가
IMD 사출을 해보셨다면 이 질문에 공감하실 겁니다. 왜 이물 하나에 이렇게 예민하게 굴어야 할까요?
이유는 간단합니다. IMD 공정은 PET 필름을 금형 캐비티 안에 넣고 수지를 사출 하는 방식입니다. 여기서 캐비티란 금형 내부의 제품 형상을 만드는 빈 공간을 의미합니다. 문제는 이 필름이 0.125mm 수준으로 극도로 얇다는 점입니다. 먼지 한 톨이 필름과 금형 사이에 끼면, 그 모양이 고스란히 제품 표면에 찍혀 나옵니다. 불량을 발견한 순간 이미 수십 쇼트가 지나간 뒤인 경우가 많습니다.
제가 직접 겪어보니 클린룸 설치가 가장 확실한 해결책이긴 합니다. 하지만 설치 비용이 만만치 않아 현실적으로 모든 현장에 도입하기 어렵습니다. 그래서 제전바나 제전장치가 사실상 필수입니다. 제전장치란 정전기를 제거하는 장비로, 정전기로 인해 공중의 먼지가 필름 표면에 달라붙는 현상을 억제합니다.
그런데 여기서 끝이 아닙니다. 사출 후 필름에서 잉크가 제품으로 전사되고 나면, 남은 필름 원단이 배출됩니다. 이 원단이 반투명 비닐처럼 얇고 가볍다 보니, 사출 열에 의해 미세하게 찢어진 조각들이 정전기를 타고 다시 금형이나 필름에 달라붙습니다. 제전장치를 달아놔도 이 문제는 완전히 사라지지 않습니다. 필름 자체의 소재 개선과 제전장치 조합이 함께 이루어져야 그나마 불량률을 줄일 수 있습니다.
필름공급장치, 센서 감도 하나가 품질을 바꾼다
IMD 공정에서 성형기 조건만 잘 잡으면 된다고 생각하시나요? 저도 그랬습니다. 그런데 필름공급장치를 다루기 시작하면서 생각이 완전히 바뀌었습니다.
필름공급장치는 필름 롤을 금형에 정확한 위치로 공급하고, 사출 후 원단을 회수하는 역할을 합니다. 여기서 핵심은 위치 정밀도입니다. 필름에 인쇄된 패턴이 제품 표면의 정확한 위치에 오지 않으면, 디자인이 틀어진 불량이 발생합니다. 이 위치 정밀도를 잡아주는 것이 바로 센서입니다.
제가 실제로 세어봤더니 필름공급장치에 달린 센서가 10개를 훌쩍 넘었습니다. 필름의 끝단을 감지하는 센서, 롤 잔량을 확인하는 센서, 이송 속도와 장력을 제어하는 센서까지 각각 역할이 다릅니다. 이 센서들의 감도 설정이 조금이라도 어긋나면 필름이 한 쇼트씩 밀리거나 당겨지면서 패턴 위치가 틀어집니다. 감도 셋팅법을 모르면 원인도 찾기 어렵습니다.
필름이 이송되는 동안에도 정전기 방지 장치가 필요합니다. 필름이 롤에서 풀리고 이동하는 과정 자체에서 마찰 정전기가 발생하기 때문입니다. 이 부분을 놓치면 앞서 말한 이물 문제가 공급 단계부터 시작되는 셈입니다. IMD 사출이 일반 사출보다 손이 많이 가는 이유가 바로 이런 데 있습니다.

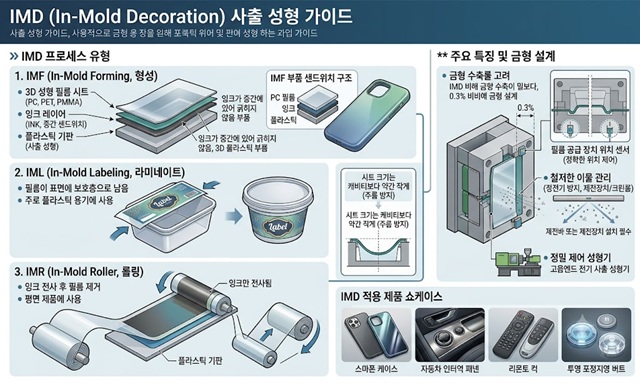

IMF, IML, IMR, 공정 유형에 따라 불량 원인도 달라진다
IMD 공정이 다 같은 공정이라고 생각하시면 안 됩니다. 크게 세 가지 유형으로 나뉘고, 유형마다 발생하는 불량 원인이 다릅니다.
- IMF(In-Mold Forming): 3D 형상에 필름을 성형한 뒤 사출하는 방식입니다. 필름이 PC, PET, PMMA 같은 시트 형태로 사용됩니다. 잉크가 필름과 수지 사이에 샌드위치처럼 끼어 있어 스크래치에 강하지만, 4개 모서리처럼 스트레치가 집중되는 부분에서 주름이나 잉크 끊김이 발생하기 쉽습니다.
- IML(In-Mold Labeling): 필름이 제품 표면에 보호층으로 남는 방식으로, 플라스틱 용기류에 주로 사용됩니다. 필름 부착력이 핵심이고, 수지 온도와 냉각 제어가 접착 품질을 좌우합니다.
- IMR(In-Mold Rolling): 열전사 방식으로, 잉크만 제품에 전사되고 필름은 벗겨집니다. 평면 제품에 적합하지만 게이트 위치 설계가 잘못되면 잉크가 수지 흐름에 밀려 씻겨나가는 워시아웃 현상이 발생합니다.
IMD 잉크가 견딜 수 있는 온도는 약 250 ~260도이며 시간은 3 ~4초 정도 수준입니다. 이 범위를 벗어나는 순간 잉크 층이 손상됩니다. 그래서 게이트를 짧게 설계하거나 핫 러너 시스템을 적용해 사출 압력과 수지 온도를 낮추는 방향으로 금형 설계를 해야 합니다. 수축률도 일반 금형과 다릅니다. ABS나 PMMA의 일반 수축률이 0.5%라면, IMD 금형에서는 필름이 플라스틱 수축을 억제하기 때문에 0.3% 기준으로 설계하는 것이 경험상 더 맞았습니다.
국내 사출성형 산업의 기술 동향에 따르면 고기능성 표면 처리 공정에 대한 수요는 매년 증가하고 있으며, IMD 공정이 그 대표적인 분야 중 하나로 언급되고 있습니다(출처: 한국산업기술진흥원).
전동 사출기가 IMD에서 중요한 진짜 이유
전동 사출기가 좋다는 말은 많이 듣습니다. 그런데 IMD 공정에서 왜 특히 중요한지 설명해 주는 곳은 많지 않더군요.
전동 사출기란 유압이 아닌 서보모터로 구동되는 사출기를 의미합니다. 사출 속도, 압력, 보압 구간을 수치로 정밀하게 제어할 수 있어 미세한 조건 조정이 가능합니다. IMD 공정은 필름이라는 추가 변수가 있기 때문에 사출 조건의 재현성이 생명입니다. 한 쇼트와 다음 쇼트의 사출 속도가 조금만 달라져도 필름 주름이나 잉크 씻김 위치가 달라집니다.
제 경험상 유압식 성형기로 IMD를 하면 조건을 잡는 데 시간이 두 배 이상 걸렸습니다. 반면 전동 사출기는 저속 사출 구간을 세밀하게 나눠 설정할 수 있어 필름이 수지 흐름에 밀리는 현상을 눈에 띄게 줄일 수 있었습니다. 고속으로 사출 하면 수지가 필름을 밀어버리고, 너무 저속이면 외관에 웰드라인이 생깁니다. 웰드라인이란 두 방향에서 흘러온 수지가 만나는 경계에 선처럼 남는 불량입니다. 이 균형점을 정밀하게 찾으려면 제어 정밀도가 높은 성형기가 필수입니다.
금형 온도도 까다롭습니다. 금형 온도가 너무 높으면 필름이 열팽창으로 주름지고, 너무 낮으면 접착력이 떨어집니다. 금형 온도 측정기를 사용해 정확한 온도를 확인하면서 조건을 잡는 것이 좋습니다. 사출 성형 공정의 품질 관리 기준에 관한 자료에 따르면 금형 온도 편차가 ±5℃를 넘을 경우 표면 불량 발생률이 유의미하게 상승한다고 알려져 있습니다(출처: 한국생산기술연구원).
IMD 사출은 성형기 조건, 필름 상태, 주변 온습도, 필름공급장치 조건이 모두 맞아야 비로소 양품이 나옵니다. 어느 하나만 흔들려도 불량이 나오는 공정입니다.
IMD 사출을 처음 접하는 분이라면, 필름을 비닐로 생각하는 것에서 출발하시길 권합니다. 얇고 가볍고 정전기에 예민하고 열에 민감한 그 비닐을, 금형 캐비티 안에서 수지와 완벽하게 결합시키는 게 이 공정의 핵심입니다. 이론보다 현장 경험이 쌓여야 다룰 수 있는 공정이고, 경험이 쌓일수록 관리 포인트가 보이기 시작합니다. 바로 시작하기 어렵다면 전동 사출기 도입과 제전장치 설치부터 검토해 보시는 것이 좋겠습니다.
