설계 도면대로 금형을 만들었는데 막상 제품이 나오면 뒤틀리거나 치수가 안 맞는 경험, 해보신 적 있으신가요? 저는 20년 넘게 사출 현장에서 일하면서 이 상황을 셀 수 없이 마주쳤습니다. ABS 사출 성형은 이론과 실제 사이의 간극이 유독 큰 공정입니다. 그 간극을 어떻게 좁히느냐가 결국 품질을 가릅니다.
설계 단계에서 놓치기 쉬운 핵심 팁
ABS 사출 성형에서 설계가 왜 그렇게 중요할까요? 수지(樹脂), 즉 플라스틱 원재료가 금형 안에서 녹아 흐르다가 식어 굳는 과정이 생각보다 훨씬 복잡하기 때문입니다. 설계 단계에서 이 흐름과 냉각을 미리 고려하지 않으면, 금형을 다 만들고 나서 고치는 데 몇 배의 비용이 들어갑니다.
우선 벽 두께 이야기를 빼놓을 수 없습니다. ABS 부품의 권장 살 두께는 1.143mm에서 3.556mm 사이입니다. 이 범위를 벗어나면 냉각 속도가 달라져 수축률(收縮率) 편차가 생깁니다. 수축률이란 수지가 굳으면서 부피가 줄어드는 비율을 말하는데, 살 두께가 일정하지 않으면 두꺼운 부분과 얇은 부분이 서로 다른 속도로 굳으면서 제품이 안쪽으로 당겨지거나 뒤틀립니다. 제가 직접 현장에서 경험해 보니, 이 수축 편차는 설계 단계에서 아무리 수축률 수치를 반영해도 완벽하게 예측하기가 어렵습니다. 모양이 복잡할수록 냉각 채널이 지나가지 못하는 구간이 생기고, 그 부분만 냉각이 늦어지면서 주변 소재를 잡아당기거든요.
구배 각도(Draft Angle)도 초보자가 자주 지나치는 포인트입니다. 구배 각도란 금형에서 제품을 꺼낼 때 달라붙지 않도록 벽면에 살짝 기울기를 주는 각도를 말합니다. ABS의 경우 최소 1°에서 2° 이상을 확보해야 하고, 깊이가 깊어질수록 각도를 더 키워야 합니다. 이걸 무시하면 이젝션(Ejection), 즉 금형에서 제품을 밀어내는 과정에서 표면이 긁히거나 제품이 파손됩니다.
게이트(Gate) 위치도 마찬가지입니다. 게이트란 녹은 수지가 금형 캐비티(Cavity) 안으로 들어오는 입구를 말합니다. 게이트를 어디에 두느냐에 따라 수지가 채워지는 방향과 압력 분포가 완전히 달라집니다. 일반적으로 부품 중앙에 대칭적으로 배치하는 것이 기본이지만, 실제 형상에 따라 최적 위치가 달라집니다. 제 경험상 게이트 위치 하나 잘못 잡으면 웰드 라인(Weld Line)이 눈에 띄는 곳에 생기거나, 특정 구간에 에어 포켓(Air Pocket)이 갇혀 강도가 떨어집니다. 웰드 라인이란 두 방향에서 흘러온 수지가 만나는 경계면으로, 이 지점은 강도가 상대적으로 약합니다.
설계 단계에서 점검해야 할 핵심 포인트를 정리하면 다음과 같습니다.
- 살 두께를 1.143~3.556mm 범위 안에서 균일하게 유지
- 구배 각도를 최소 1° 이상 확보, 깊은 부위는 각도 추가
- 게이트를 수지 흐름이 균일한 위치에 배치
- 리브(Rib, 보강 뼈대) 두께는 벽 두께의 50~60% 수준 유지
- 날카로운 모서리 대신 라운드 처리로 응력 집중 방지
국내 플라스틱산업의 기술 동향을 보면, 사출 성형 불량의 상당수가 설계 단계의 검토 부족에서 비롯된다는 분석이 있습니다(출처: 한국플라스틱산업협동조합). 설계에서 잡아주지 못한 문제는 결국 현장으로 내려오고, 그 부담은 고스란히 사출 업체가 떠안게 됩니다.
현장에서 마주치는 현실과 불량 대응
이론은 이론이고 현장은 현장이라는 말, 사출 업계만큼 딱 맞는 곳도 없을 것 같습니다. 설계 가이드라인을 완벽히 따랐다고 해도, 막상 시험사출(試射出)을 해보면 예상과 다른 결과가 나오는 경우가 허다합니다.
제가 직접 겪어보니, 수지의 수축률을 설계에 반영했다고 해서 치수가 딱 맞게 나오는 일은 거의 없습니다. 살 두께마다 굳는 속도가 다르고, 냉각이 덜 된 부분이 수축하면서 주변을 끌어당기는 현상이 복합적으로 작용하기 때문입니다. 결국 금형을 완성하기 전에 시험사출을 충분히 돌려보고, 나오는 제품을 눈과 손으로 직접 확인한 뒤 수정 방향을 잡는 것이 가장 확실한 방법입니다.
현장에서 자주 만나는 불량은 뒤틀림(Warpage), 쇼트 샷(Short Shot), 플래시(Flash) 세 가지입니다. 뒤틀림은 냉각 속도 불균일이 주요 원인이고, 쇼트 샷은 사출 압력이나 속도가 부족하거나 게이트가 너무 좁을 때 발생합니다. 쉽게 말해 수지가 금형 끝까지 채워지지 못하고 굳어버리는 현상입니다. 플래시는 금형 파팅 라인(Parting Line), 즉 금형이 분리되는 경계면의 밀착이 불충분할 때 수지가 그 틈으로 새어 나오는 문제입니다.
솔직히 이건 예상 밖이었습니다만, 요즘 들어 시험사출을 제대로 마무리하지 않고 양산으로 넘어가는 경우가 부쩍 늘었습니다. 개발 부서에서 일정에 쫓겨 시험사출 검증을 생략하거나 축소하고, 막상 양산에 들어가면 개발 담당자가 손을 떼버립니다. 그러면 불량이 터져도 수정을 누가 주도해야 하는지조차 불분명해지고, 결국 사출 현장이 모든 책임을 뒤집어씁니다. 20년 넘게 이 일을 해왔지만 이 구조는 좀처럼 나아지지 않습니다.
더 큰 문제는 최저입찰제입니다. 금형 발주를 최저가로 내리다 보면, 좋은 금형 기술을 가진 업체가 수주를 못하게 됩니다. 좋은 품질은 좋은 금형에서 시작한다는 건 업계 사람이라면 누구나 아는 사실입니다. 그런데 단가를 낮춰놓고 품질 요구사항은 점점 높아지는 현실이 반복되고 있습니다. 양산 전에 1,000샷 이상 시험 사출을 돌려 금형이 길들여진 상태를 확인해야 한다고 생각하는데, 비용이 든다는 이유로 생략되는 경우가 많습니다. 금형이 길들여지기 전과 완전히 길들여진 후의 치수 안정성은 눈에 띄게 다릅니다.

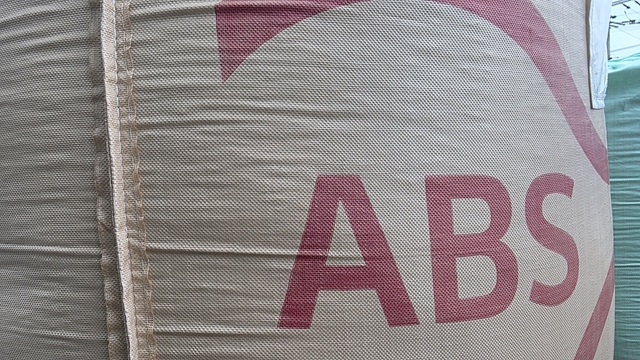

ABS 소재 자체의 특성도 현장을 어렵게 만듭니다. ABS는 흡습성(吸濕性)이 있어 수분을 흡수하기 쉽습니다. 흡습성이란 재료가 공기 중의 수분을 빨아들이는 성질을 말하는데, 이 상태로 성형하면 제품 표면에 기포가 생기거나 강도가 떨어집니다. 그래서 성형 전 80 ~ 90도 에서 2 ~3 시간 이상 건조하는 과정이 필수입니다. 이 건조 단계를 소홀히 하면 이후 공정에서 아무리 조건을 맞춰도 품질이 안 잡힙니다. 사출 성형 가공 조건과 관련된 국제 표준에서도 소재 전처리의 중요성을 강조하고 있습니다(출처: ISO 국제표준화기구).
제 생각에는, 개발·금형·사출·품질이 따로 움직이는 현재 구조를 바꾸지 않으면 이런 문제는 계속 반복됩니다. 일본의 경우 사출 현장이 공정의 중심에서 개발과 품질을 아우르는 구조로 운영된다고 알려져 있는데, 우리는 아직 그 반대인 경우가 많습니다. 각자 이익만 챙기는 구조에서 중간에 낀 사출 업체가 가장 힘든 것이 현실입니다.
정리하면, ABS 사출 성형에서 품질은 설계 → 금형 → 시험사출 검증 → 양산의 순서로 단계마다 잡아줘야 합니다. 어느 한 단계에서 넘겨버리면 그 부담은 반드시 다음 단계로 내려옵니다. 설계와 현장이 긴밀하게 소통하고, 시험사출을 충분히 검증하는 문화가 자리 잡아야 비로소 안정적인 품질이 나옵니다. 지금 사출 성형을 준비 중이라면, 설계 단계부터 현장 경험이 있는 사람과 함께 검토하는 것을 강력히 권장합니다.
