형체력을 그냥 '금형 닫는 힘'이라고만 알고 있지는 않으신가요? 저도 현장 초반에는 그렇게 생각했습니다. 그런데 막상 금형마다 형체력을 제대로 설정하기 시작하면서, 이게 사출 압력만큼이나 무서운 변수라는 걸 뼈저리게 느꼈습니다. 형체력 하나 잘못 잡으면 제품도, 금형도, 기계도 조용히 망가집니다.
형체력, 그냥 꽉 잠그면 된다고요?
형체력이란 사출성형기가 금형을 체결하는 힘의 최대치를 뜻합니다. 여기서 형체력이란 단순히 금형을 닫아두는 잠금장치가 아니라, 사출 과정에서 캐비티 내부 수지 압력이 금형을 벌리려는 힘에 맞서는 저항력입니다. 이 두 힘의 균형이 깨지는 순간, 금형은 미세하게 열리고 버(flash)가 발생합니다.
그런데 현장에서 의외로 많이 보이는 패턴이 있습니다. 바로 "어차피 기계 최대치로 걸어두면 열릴 일 없지 않냐"는 사고방식입니다. 저도 초창기에 그런 분위기 속에서 일했습니다. 특히 유압 토글 방식의 구형 기계들은 압력 게이지가 있어도 습관적으로 가장 높은 쪽으로 돌려버리는 경우가 많았습니다.
하지만 과도한 형체력은 그 자체로 과부하 상태입니다. 필요 이상의 전력을 소모하고, 금형 내부에는 눈에 보이지 않는 응력이 쌓입니다. 금형이 눌린 채 굳어가는 셈인데, 그 결과는 치수불량, 이형불량, 뒤틀림, 제품 뜯김, 심하면 형 개방 시 제품 파손으로 이어집니다. 이건 제가 직접 겪어본 이야기입니다.
투영면적으로 필요 형체력을 계산하는 법
그렇다면 형체력은 어떻게 결정해야 할까요? 핵심은 투영면적과 형 내 평균 수지 압력입니다. 투영면적이란 형체 방향, 즉 금형이 열리고 닫히는 방향에서 성형품을 바라봤을 때 보이는 면적을 말합니다. 쉽게 말해 금형 정면에서 제품의 그림자가 얼마나 큰가, 그게 투영면적입니다.
투영면적이 클수록 수지 압력이 작용하는 면이 넓어지므로 금형을 벌리는 힘도 그만큼 커집니다. 그래서 같은 재료라도 제품 크기에 따라 필요한 형체력이 완전히 달라집니다. 여기에 형 내 평균 수지 압력을 곱하면 기본적인 필요 형체력이 나옵니다. 형 내 평균 수지 압력이란 캐비티 전체에 걸리는 수지 압력의 평균값으로, 재료 종류와 성형 조건에 따라 경험치로 설정합니다.
일반적으로 계산된 필요 형체력에 약 10% 정도의 여유를 더하면 금형이 열리는 상황을 막을 수 있다고 알려져 있습니다. 다만 다이플레이트의 강성이 부족하거나 금형 자체 강도가 낮은 경우에는 10% 여유를 두고도 러너, 게이트, 성형품 일부에 버가 발생할 수 있으니 주의가 필요합니다(출처: 한국플라스틱기술센터).
- 필요 형체력 = 투영면적 × 형 내 평균 수지 압력
- 계산값에 10% 여유를 더해 최종 형체력 설정
- 다이플레이트 강성 부족 시 10% 여유로도 버 발생 가능
- 스프루, 러너, 게이트 형상이 달라지면 수지 압력도 달라짐
형 내 평균 수지 압력이 바뀌면 버도 따라 바뀝니다
노즐에서 사출된 수지는 러너와 게이트를 통과하면서 차가운 금형에 열을 빼앗기고 급격하게 압력이 떨어집니다. 그래서 캐비티 말단까지 수지를 채우려면 초반에 상당한 사출 압력이 필요합니다. 이 과정에서 캐비티 위치마다 실제 수지 압력이 다르게 분포하는데, 이를 평균 낸 값이 형 내 평균 수지 압력입니다.
문제는 이 값이 고정이 아니라는 점입니다. 성형 조건이 바뀌거나 게이트 형상이 달라지면 압력 분포가 통째로 달라집니다. 그런데 현장에서는 형체력을 한번 설정하면 조건이 바뀌어도 그냥 두는 경우가 많습니다. 제 경험상 이 부분이 원인불명 불량의 온상이 됩니다.
솔직히 이건 예상 밖이었습니다. 같은 금형인데 성형 온도를 조금 바꿨을 뿐인데 버가 새로 발생하거나, 반대로 미성형이 생기는 경우가 있었습니다. 형체력을 고정된 값이 아니라 성형조건 변경 시마다 함께 검토해야 하는 변수로 봐야 한다는 걸 그때 깨달았습니다. 이 부분은 사출성형 관련 기술 기준에서도 "스프루, 러너, 게이트의 형상이나 성형 조건이 변하면 형 내 평균 수지 압력도 달라진다"라고 명시하고 있습니다(출처: 국가기술표준원).
낮은 형체력이 금형을 숨 쉬게 한다는 말, 믿으시겠습니까?
이 말이 처음엔 좀 이상하게 들릴 수 있습니다. 낮은 형체력이 좋다고요? 하지만 제가 현장에서 확인한 건 정반대의 상식이었습니다. 적절하게 설정된 형체력은 금형 파팅면에 극히 미세한 숨길을 남겨두어, 캐비티 내부의 공기와 가스가 빠져나갈 공간을 만들어줍니다.
반면 형체력이 과도하게 높으면 그 숨길이 완전히 막힙니다. 캐비티 안에 갇힌 가스는 갈 곳을 잃고, 결국 미성형, 가스 기포, 탄화, 웰드라인 불량으로 표면에 나타납니다. 웰드라인이란 두 방향에서 충전되어 온 수지가 합류하는 지점에 생기는 선형 흔적으로, 강도 저하와 외관 불량의 원인이 됩니다. 형체력이 너무 높으면 이 부위에서 가스가 더 심하게 갇혀 웰드라인이 악화됩니다.
시사출을 처음 진행할 때 저는 반드시 버(flash)가 나지 않는 가장 낮은 형체력부터 시작합니다. 버가 나지 않는 한계 형체력을 찾아가면서 최적값을 기록하는 방식입니다. 이 기록이 조건표에 남으면, 이후에 같은 금형을 다른 톤의 기계에 올릴 때도 기준이 됩니다. 각 기계마다 동일한 품질의 제품을 뽑으려면, 첫 번째로 맞춰야 할 게 바로 이 형체력입니다.

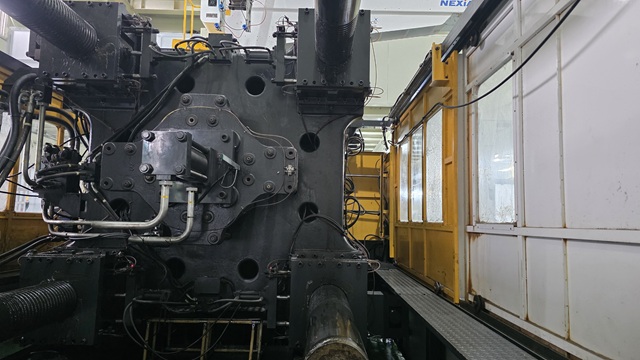

요즘은 하프넛 방식이 보편화되어 형체력 수치를 직접 입력하고 센서로 실시간 확인할 수 있습니다. 하프넛 방식이란 반달 모양의 금속 블록이 타이바에 걸려 형체력을 고정하는 구조로, 유압 토글 방식보다 정밀하고 재현성이 훨씬 높습니다. 전동식 기계는 아예 수치만 입력하면 자동으로 최적 형체력을 잡아주기도 합니다. 이 좋은 기술을 활용하지 않을 이유가 없습니다.
- 과도한 형체력 → 가스·공기 배출 막힘 → 미성형, 탄화, 웰드라인 악화
- 과도한 형체력 → 불필요한 전력 소모, 금형 수명 단축, 기계 노화 촉진
- 적절한 형체력 → 가스 배출 확보 → 불량 감소, 이형 원활, 치수 안정
- 시사출 시 버가 나지 않는 최저 형체력부터 시작해 최적값 기록 필수
형체력은 설정하고 잊는 값이 아닙니다. 금형마다, 기계마다, 조건이 바뀔 때마다 다시 확인해야 하는 살아있는 성형조건입니다. 낮은 형체력을 쓸수록 이익이라는 관점, 처음엔 낯설지만 현장을 오래 다니다 보면 결국 그 방향으로 수렴하게 됩니다. 제가 그랬습니다.
조건표에 형체력을 반드시 기록하는 습관부터 시작해 보시기 바랍니다. 그 작은 기록이 불량도 줄이고, 금형 수명도 늘리고, 전기세도 아끼는 출발점이 됩니다.
