밸브게이트 금형을 처음 접했을 때, 솔직히 조건 하나 잡는 데 하루를 꼬박 썼습니다. CD 트레이 금형에서 어깨너머로 배웠는데, 게이트마다 시간을 달리 설정하는 걸 보고 '이게 뭐지?' 싶었던 기억이 생생합니다. 핫런너 밸브게이트 시스템은 분명 복잡하지만, 쓸수록 그 장점이 압도적이라는 걸 지금은 확신합니다. 이 글에서는 콜드런너와의 실질적인 차이부터 조건설정의 묘미, 그리고 놓치기 쉬운 유지관리 포인트까지 경험을 토대로 풀어보겠습니다.
핫런너 vs 콜드런너, 시스템 선택이 왜 중요한가
금형 설계 초기에 "핫러너 쓸까, 콜드런너 쓸까"를 고민해 본 분이라면 공감하실 겁니다. 초기 비용만 보면 콜드런너가 확실히 유리합니다. 구조가 단순하고 설비 투자도 적게 들어가니까요. 그런데 막상 양산에 들어가면 이야기가 달라집니다.
콜드런너 시스템은 매 사이클마다 런너, 즉 플라스틱이 굳어서 남는 부분을 제거하거나 재활용해야 합니다. 재료 손실이 누적되면 꽤 큰 비용이 됩니다. 반면 핫런너 시스템은 런너 채널을 150~200°C로 유지해 용융 상태를 그대로 이어가므로 이 낭비가 없습니다. 플라스틱 펠릿이 녹은 채로 캐비티까지 바로 들어가는 구조입니다.

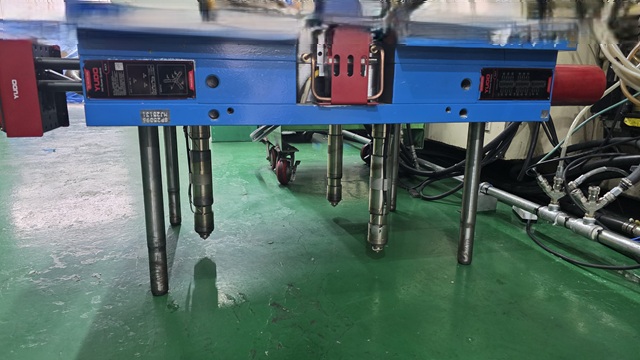

여기서 밸브게이트(Valve Gate)란 공압 또는 유압으로 작동하는 핀이 게이트를 물리적으로 열고 닫는 방식을 말합니다. 쉽게 말해 수도꼭지처럼 정확한 타이밍에 수지 흐름을 차단하는 구조입니다. 일반 오픈 게이트 방식보다 게이트 자국이 훨씬 깔끔하고, 부위별로 흐름을 제어할 수 있다는 점이 핵심입니다.
일반적으로 소량 생산이나 단순 부품이라면 콜드러너로 충분하다는 의견도 있습니다. 실제로 써보니 그 기준이 생산량뿐 아니라 부품의 외관 품질 요구 수준에 따라서도 달라집니다. 외관 면이 게이트 근처에 오는 제품이라면, 밸브게이트 없이는 품질 기준 맞추기가 쉽지 않은 경우가 많았습니다. 핫런너 및 콜드런너 시스템의 기술적 특성에 대해서는 출처: ZetarMold 핫러너 사출금형 기술자료에서도 확인할 수 있습니다.
- 핫런너: 런너 재료 낭비 없음, 빠른 사이클, 높은 초기비용
- 콜드런너: 낮은 초기비용, 단순 유지관리, 러너 폐기물 발생
- 밸브게이트: 게이트별 개폐 타이밍 제어 가능, 외관 품질 우수
- 오픈 게이트: 구조 단순, 게이트 자국 상대적으로 선명
밸브게이트 조건설정, 경우의 수를 즐길 수 있어야 한다
밸브게이트 금형을 처음 설정하는 분들이 가장 당황하는 부분이 바로 여기입니다. 일반 사출은 저속→고속→저속 3단계 흐름이 기본입니다. 그런데 밸브게이트는 그 개념을 게이트 수만큼 곱해서 생각해야 합니다. 게이트 4개면 각각의 열림 타이밍, 닫힘 타이밍, 지연 시간이 독립적으로 작동합니다. 조건값이 그만큼 많아집니다.
제가 직접 다점 게이트 금형을 조건 잡아보니, 밸런스가 맞지 않는 게이트가 생겼을 때 해당 게이트의 열림 지연 시간만 0.1초 조정해서 웰드라인(Weld Line) 위치를 원하는 방향으로 옮길 수 있었습니다. 웰드라인이란 두 방향에서 흘러온 수지가 만나는 지점을 말합니다. 강도가 약하고 외관에도 나타나기 때문에, 이 위치를 눈에 안 띄는 쪽으로 보내는 게 중요합니다. 밸브게이트 없이는 이 제어가 거의 불가능합니다.
수축(Sink Mark) 문제도 마찬가지입니다. 특정 부위에서 수축이 심하게 나온다면 해당 게이트의 보압 시간이나 밸브 닫힘 타이밍을 조정하는 방식으로 대응할 수 있습니다. 일반 사출에서는 전체 보압 조건만 바꿀 수 있는 반면, 밸브게이트는 국소 제어가 가능하다는 점이 근본적으로 다릅니다.
솔직히 이건 처음엔 머릿속이 복잡해집니다. 하지만 자꾸 해보다 보면 금형 내부에서 수지가 어떻게 흐르는지 머릿속으로 그리는 훈련이 됩니다. 저는 이 훈련이 사출 기술자로서 레벨 업하는 가장 빠른 길이라고 생각합니다. 플라스틱 사출 성형 공정의 기술 기준에 대해서는 출처: Plastics Industry Association에서도 관련 자료를 확인할 수 있습니다.
다만 드롤링(Drooling) 현상은 밸브게이트의 골칫거리입니다. 드롤링이란 게이트가 닫힌 후에도 수지가 실처럼 흘러나오는 현상으로, 외관 부위에 게이트가 설계된 경우 특히 문제가 됩니다. 콜드 슬러그, 즉 노즐 앞쪽에서 굳은 수지 덩어리를 효과적으로 제거하기가 쉽지 않기 때문입니다. 이 부분은 게이트 냉각 설계를 얼마나 잘하느냐에 달려 있습니다.
핫런너 금형 유지관리, 냉각 시스템을 먼저 봐야 한다
핫런너 금형은 초기 투자비가 높은 만큼 관리를 잘 해야 오래 씁니다. 제 경험상 이건 좀 다른 부분이 있는데, 많은 분들이 냉각라인 관리에 집중하는 반면 정작 핫런너 시스템 자체의 냉각은 상대적으로 소홀히 하는 경우가 많습니다. 핫런너 노즐 주변의 냉각이 제대로 안 되면 게이트 부근에서 수지가 흘러내리거나 변색이 생깁니다.
온도 제어 시스템(Temperature Controller)도 정기적으로 점검해야 합니다. 여기서 온도 제어 시스템이란 핫러너 각 구간의 온도를 독립적으로 설정하고 유지하는 장비를 말합니다. 구간마다 온도 편차가 생기면 수지 점도가 달라져서 캐비티 충진 불균형이 발생합니다. 저는 1,000~2,000샷 단위로 노즐 온도와 매니폴드(Manifold) 온도를 체크하는 루틴을 만들어두는 것을 권장합니다. 매니폴드란 핫러너 시스템에서 사출기 노즐로부터 받은 수지를 여러 게이트로 분배하는 블록 구조물입니다.
색상 교체 문제도 핫런너 운영에서 빠지지 않는 주제입니다. 핫런너 블록 안에 이전 색상의 수지가 잔류하기 때문에, 색상을 바꿀 때 오염이 생기기 쉽습니다. 작은 기업에서는 쉽지 않은 일이지만, 색상별로 핫런너 블록을 따로 제작해 두고 교체하는 방식이 불량률을 낮추는 현실적인 해법입니다. 금형을 뒤집어 블록만 교체하면 되니 보관 공간이 늘어나는 건 감수해야 합니다.
열에 민감한 수지, 예를 들어 PVC(폴리염화비닐)나 POM(폴리옥시메틸렌) 계열은 핫런너에서 고온에 장시간 노출되면 분해되거나 유독 가스를 방출할 수 있습니다. POM이란 엔지니어링 플라스틱의 일종으로, 기어나 베어링 같은 정밀 부품에 쓰이는 소재입니다. 이런 수지는 핫런너 사용 자체를 재고하거나, 사각지대 없이 수지 흐름이 원활한 외부 가열 방식을 선택해야 합니다.
자주 묻는 질문
Q. 핫런너 금형, 소량 생산에도 쓸 만한가요?
A. 솔직히 소량 생산이라면 초기 투자 대비 회수가 어렵습니다. 핫런너 시스템은 설비 비용 자체가 콜드런너보다 높고 유지관리도 더 필요합니다. 부품 품질 요구가 높거나 외관이 중요한 제품이 아니라면, 소량 생산에서는 콜드런너가 더 현실적인 선택입니다.
Q. 밸브게이트 조건 잡는 데 얼마나 걸리나요?
A. 금형 구조와 게이트 수에 따라 다르지만, 처음 접하는 분이라면 며칠 이상 걸릴 수 있습니다. 게이트별 열림·닫힘 타이밍을 독립적으로 조정해야 하기 때문에 경우의 수가 많습니다. 수지 흐름을 머릿속으로 시뮬레이션하는 훈련을 반복하면 점점 빨라집니다.
Q. 핫런너에서 색상 교체할 때 불량이 많이 나오는 이유가 뭔가요?
A. 핫런너 매니폴드 블록 내부에 이전 색상의 수지가 잔류하기 때문입니다. 콜드런너처럼 런너를 물리적으로 제거할 수 없어서 퍼지 작업만으로는 완전히 빠지지 않는 경우가 많습니다. 색상별로 핫런너 블록을 따로 제작해두는 것이 가장 확실한 해결책입니다.
Q. 웰드라인이 외관에 나타나는 걸 밸브게이트로 잡을 수 있나요?
A. 완전히 없애기는 어렵지만 위치를 제어하는 것은 가능합니다. 게이트별 열림 타이밍을 조정하면 수지가 만나는 지점, 즉 웰드라인이 생기는 위치를 외관에서 눈에 덜 띄는 방향으로 유도할 수 있습니다. 이 점이 오픈 게이트 방식과 결정적으로 다른 부분입니다.
Q. 핫런너 노즐은 얼마나 자주 교체해야 하나요?
A. 일반적으로 5,000~10,000샷 단위로 점검하고, 마모나 유량 이상이 확인되면 교체하는 것을 권장합니다. 유리섬유 강화 수지처럼 마모성이 강한 소재를 쓴다면 교체 주기가 더 짧아집니다. 정기적인 로그 기록이 교체 시점을 예측하는 데 도움이 됩니다.
결론
핫런너 밸브게이트 시스템은 분명 복잡하고 비쌉니다. 하지만 지금 제가 담당하는 금형 대부분이 밸브게이트로 제작되고 있다는 사실이 그 가치를 말해줍니다. 외관 품질, 웰드라인 제어, 수축 대응 어느 것 하나 밸브게이트 없이 해결하기 어려운 것들입니다. 사출의 꽃이라 불리는 이유입니다.
처음엔 조건설정이 막막하게 느껴지더라도, 결국 그 복잡함이 기술자를 성장시킵니다. 머릿속으로 수지 흐름을 그리는 훈련, 게이트별 타이밍을 쌓아가는 경험이 쌓이면 밸브게이트가 가장 손에 익는 시스템이 됩니다. 지금 당장 밸브게이트 금형을 다루고 있다면, 조건 하나씩 바꿔보며 그 변화를 기록해 두시길 권장합니다.
