사출 현장에서 PP 수지만큼 다루기 까다로운 소재가 또 있을까 싶습니다. 처음 만졌을 때는 가볍고 성형성도 좋아 보여서 쉬운 소재라고 생각했습니다. 그런데 실제로 조건을 잡아보면 이야기가 달라집니다. 수축, 휨, 이형 불량까지 한 번에 쏟아지는 소재가 바로 PP입니다.
PP 수지의 물성, 알고 쓰면 다르다
폴리프로필렌(PP)은 밀도가 0.89~0.91g/cm³ 수준으로, 흔히 쓰이는 플라스틱 중에서도 손에 꼽히게 가벼운 소재입니다. 녹는점은 164~170°C 사이이며, 약 155°C 부근에서 연화가 시작됩니다. 사용 가능한 온도 범위도 -30°C에서 140°C로 꽤 넓은 편입니다.
PP가 여러 산업에서 광범위하게 쓰이는 이유 중 하나는 내화학성입니다. 내화학성이란 산, 염기, 염용액, 유기 용매 등 다양한 화학 물질에 노출되어도 소재 자체가 변질되지 않는 성질을 말합니다. 80°C 이하 환경에서는 상당히 강한 내성을 보이기 때문에 화학 약품을 다루는 용기나 배관 부품에도 많이 활용됩니다.
또 한 가지 알아두어야 할 특성은 표면 에너지입니다. 표면 에너지란 소재 표면이 다른 물질과 결합하려는 경향을 나타내는 수치인데, PP는 이 값이 낮은 비극성 소재에 해당합니다. 쉽게 말해 접착이나 도장이 잘 붙지 않는 표면이라는 뜻입니다. 제가 직접 작업해 보니, 용융 상태의 PP가 장갑에 달라붙으면 좀처럼 떨어지지 않는데, 아이러니하게도 점도가 낮아서 장갑 섬유 사이로 스며들기 때문입니다. 한 번은 사출 불량이 생겨 작업자 등에 묻은 적이 있었는데, 옷에 완전히 달라붙어서 결국 그 옷을 버려야 했습니다. PP의 점착성을 몸으로 배운 순간이었습니다.
PP 소재는 크게 호모폴리머(PP-H), 랜덤 공중합체(PP-R), 블록 공중합체(PP-B), 충격 공중합체(ICPP), 발포 폴리프로필렌(EPP) 등으로 분류됩니다. 각각 강성, 투명성, 내충격성에서 차이가 있으므로 용도에 맞는 그레이드 선택이 중요합니다.

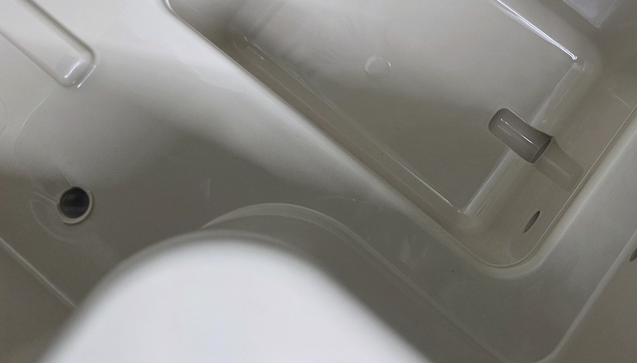

수축과 휨, 현장에서 가장 골치 아픈 부분
PP는 결정성 수지입니다. 결정성 수지란 냉각 과정에서 분자 사슬이 규칙적인 배열을 이루며 결정 구조를 형성하는 플라스틱을 말합니다. 이 결정화가 진행되는 동안 잠열이 방출되는데, 잠열이란 온도 변화 없이 상태 변화에만 사용되는 열에너지를 의미합니다. 덕분에 PP 제품은 금형 안에서 충분히 냉각했다고 생각해도, 꺼내놓은 뒤에도 한참 동안 열을 품고 있습니다. 같은 냉각 시간을 줬을 때 다른 수지보다 훨씬 뜨겁게 나옵니다.
문제는 여기서 끝나지 않습니다. 이젝팅 이후에도 수축과 변형이 계속 진행되기 때문에, 막 나온 제품은 유연해 보여도 완전히 식으면 딱딱하고 충격에 취약한 상태가 됩니다. 제 경험상 이 냉각 후 거동을 무시하고 조건을 잡으면 반드시 치수 불량이나 휨이 따라옵니다.
수축률(Shrinkage Rate)도 상당합니다. 수축률이란 성형 후 제품이 금형 치수 대비 얼마나 줄어드는지를 나타내는 비율인데, PP는 일반적으로 1%에서 2.5% 사이로 알려져 있습니다. 이는 ABS나 PC 같은 비결정성 수지보다 확연히 높은 수치입니다. 벽 두께가 두꺼운 제품일수록 수축이 심해져서 싱크 마크(Sink Mark), 즉 표면이 움푹 패이는 현상이 나타나기 쉽습니다. 휨 잡기가 어렵다고 느끼는 분들이 많은데, 저도 같은 생각입니다. 특히 계절에 따라 상황이 달라지는 것도 현장에서 주의해야 할 부분입니다. 여름철에는 치수가 작고 변형이 두드러지는 반면, 겨울철에는 치수가 오히려 크게 나오고 백화나 파손 이슈가 잦아집니다. 같은 조건이라도 계절마다 관리 기준을 다르게 가져가야 합니다.
PP 수지의 수축 관련 핵심 포인트를 정리하면 다음과 같습니다.
- 수축률 1%~2.5%로 비결정성 수지보다 높음
- 벽 두께가 두꺼울수록 싱크 마크 발생 위험 증가
- 이젝팅 후에도 수축·변형 진행 → 충분한 후냉각 필수
- 여름·겨울 환경에 따라 치수 및 불량 유형이 달라짐

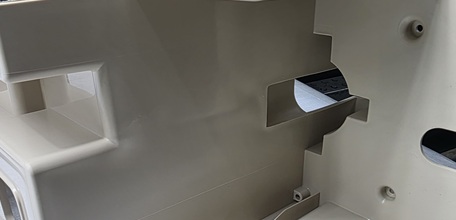

이형 불량과 백화, PP 고광택 금형의 함정
PP를 고광택 금형으로 성형할 때 이형이 생각보다 잘 되지 않는다고 느끼는 분들이 계실 것입니다. 저도 처음에는 금형 문제인 줄 알았는데, 알고 보니 PP 특유의 물성 때문이었습니다. 표면 에너지가 낮은 비극성 소재임에도 불구하고, 고광택 경면 금형에서는 오히려 제품이 달라붙는 듯한 현상이 나타납니다. 마치 진공 흡착처럼 금형 표면에 제품이 밀착되어 빠져나오지 못하는 것입니다.
이형성(Releasability)은 제품이 금형에서 얼마나 쉽게 분리되는지를 나타내는 성질입니다. PP는 비극성 소재라서 이형성이 좋을 것이라고 생각하는 분들도 있는데, 저는 실제로 써보니 그렇지 않았습니다. 특히 고광택 면에서는 이형 저항이 상당히 크게 작용합니다. 이 때문에 PP용 금형에서는 다른 수지와는 다른 빼기 구배, 즉 이형 각도를 적용해야 합니다.
또 하나 현장에서 자주 만나는 문제가 백화(Whitening) 현상입니다. 백화란 제품 표면이 하얗게 변하는 현상으로, PP처럼 결정성이 강한 수지에서는 밀핀(Ejector Pin)이 제품을 밀어낼 때 가해지는 압력에 의해 표면 응력이 집중되어 쉽게 나타납니다. 밀핀의 위치와 수, 이젝팅 속도를 잘못 설정하면 제품 외관이 한순간에 망가집니다. 이 부분은 금형 설계 단계부터 고려해야 하는 사항입니다.
플라스틱 사출 성형 불량 유형에 관한 연구에 따르면, 결정성 수지에서 발생하는 이형 불량과 백화는 냉각 조건과 이젝팅 시점 설정이 주된 원인으로 꼽히고 있습니다(출처: 한국플라스틱정보센터). 단순히 이젝팅 압력을 낮추는 것만으로는 해결이 되지 않으며, 게이트 위치와 냉각 채널 설계를 함께 검토해야 합니다.
사출 조건 관리, 계절과 두께에 따라 달라진다
PP 사출 성형 조건은 교과서대로 넣는다고 좋은 제품이 나오지 않습니다. 일반적으로 PP의 용융 온도는 230~270°C 범위에서 관리하고, 금형온도는 50~90°C 사이로 설정하는 것이 기본입니다. 유지 압력(Hold Pressure)은 사출 압력의 약 80% 수준에서 시작하는 것이 통상적인 접근입니다. 유지 압력이란 1차 사출이 완료된 후 게이트가 굳기 전까지 수지가 수축하는 만큼 추가로 압력을 가해 채워주는 공정 단계를 말합니다.
그런데 이 수치는 출발점일 뿐입니다. 제품 벽 두께, 금형 구조, 환경 온도에 따라 조건은 계속 바뀝니다. 제가 직접 경험해 보니 여름과 겨울에 동일한 조건을 쓰면 반드시 문제가 생겼습니다. 여름에는 금형 냉각수 온도가 올라가면서 냉각 효율이 떨어지고, 겨울에는 수지가 너무 빨리 식으면서 웰드 라인(Weld Line)이나 미성형이 발생하기 쉽습니다. 웰드 라인이란 두 방향에서 흘러온 수지 흐름이 만나는 지점에 생기는 선형 결함을 말합니다.
PP 사출 성형의 핵심 관리 항목을 분류하면 크게 세 가지입니다. 냉각 시간, 이젝팅 타이밍, 계절별 조건 보정이 그것입니다. 국제 플라스틱 엔지니어 협회(SPE)가 발표한 가이드라인에서도 결정성 수지의 조건 설정 시 환경 온도 변수를 반드시 고려하도록 권고하고 있습니다(출처: Society of Plastics Engineers). 특히 PP처럼 잠열 방출량이 큰 소재는 냉각 시간을 넉넉하게 확보하지 않으면 이젝팅 후 뒤틀림으로 이어집니다.
재활용 소재를 혼합할 경우에도 주의가 필요합니다. 일반적으로 PP 재활용 혼합 비율은 15% 이하로 권장되는데, 그 이상이 되면 물성이 저하되고 색상이 불균일해질 가능성이 있습니다. 제 경험상 이 비율을 지키지 않으면 나중에 치수 편차나 표면 불량으로 반드시 되돌아옵니다.
PP 수지는 분명 경제적이고 가공성이 좋은 소재지만, 현장에서 다루다 보면 만만한 소재가 아니라는 걸 느끼게 됩니다. 수축과 이형, 계절 변수까지 복합적으로 맞물려 있기 때문입니다. 처음 PP를 접하는 분이라면 기본 물성을 충분히 이해한 뒤 조건을 잡아가는 것을 권합니다. 이미 다루고 계신 분이라면, 특히 계절 전환기에 조건 재검토를 꼭 한 번 해보시기 바랍니다. 한 번 잡은 조건이 영원하지 않다는 게 PP의 가장 까다로운 점이라고 생각합니다.
참고: https://zetarmold.com/ko/pp-%ec%82%ac%ec%b6%9c-%ec%84%b1%ed%98%95-%ea%b0%80%ec%9d%b4%eb%93%9c/
https://www.kpic.or.kr
https://www.4spe.org
