티스토리 뷰
목차

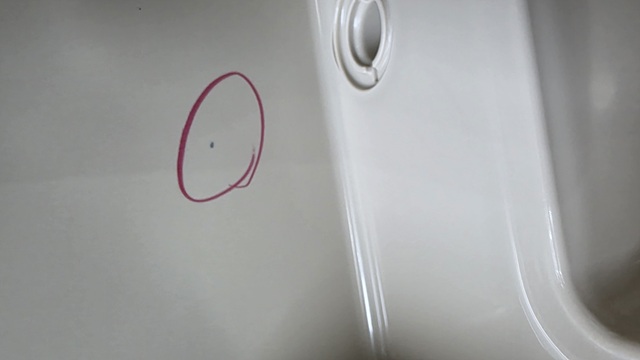

솔직히 저는 처음 사출 현장에 섰을 때, 흑점 불량이 이렇게 다루기 까다로운 문제인지 몰랐습니다. 제품 표면에 작은 검은 점 하나가 찍혀 나오는 걸 보고 "그냥 원재료 문제겠지" 하고 넘겼다가 하루 종일 원인을 못 찾은 적이 있습니다. 흑점은 실린더 스크류부터 금형, 호퍼, 심지어 천장 호이스트 레일까지 공장 전체가 발생 포인트입니다. 이 글은 그 경험을 바탕으로, 원인과 현장 관리를 정리한 내용입니다.
흑점 불량의 발생원인, 생각보다 훨씬 넓다
흑점 불량의 교과서적 원인은 열 열화(Thermal Degradation)입니다. 여기서 열 열화란 열가소성 폴리머가 과도한 온도에 장시간 노출됐을 때 폴리머 사슬이 끊어지면서 탄소질 입자, 즉 검게 탄 찌꺼기가 생성되는 현상을 말합니다. 이 탄화 입자가 용융 수지에 섞인 채 금형으로 흘러들어 가면 제품 표면에 검은 점으로 나타납니다.
그런데 제가 직접 현장에서 원인을 추적해보니, 열 열화 하나만으로는 설명이 안 되는 경우가 훨씬 많았습니다. 실린더 내부에 잔류한 수지가 탄 경우, 건조 호퍼 청소 불량으로 이물이 섞인 경우, 원재료 자체에 흑점이 박혀 있는 경우까지 원인이 겹쳐 있었습니다. 심지어 천장 호이스트 레일에서 떨어진 이물이 호퍼로 유입된 경우도 있었으니, 말 그대로 공장 전체를 의심해야 한다는 게 현실입니다.
수분 문제도 빠뜨릴 수 없습니다. 열가소성 펠렛(Pellet), 즉 성형에 투입되는 쌀알 모양의 원료 알갱이가 수분을 머금은 채 실린더에 들어가면, 고온에서 수분이 순간적으로 증발하면서 용융 수지 안에 기포와 공간이 생깁니다. 이 공간이 탄소질 입자로 채워지면 흑점으로 고착됩니다. 수분이 흑점의 간접 원인이 되는 구조입니다. 출처: PlasticsToday 에서도 수분 관리가 사출 불량의 핵심 변수로 반복해서 다뤄질 만큼, 이 부분은 현장에서 절대 놓치면 안 됩니다.
- 실린더 내 잔류 수지의 탄화 — 교체 작업 중 수지가 오래 머물면 열 열화 발생
- 원재료(펠렛) 자체의 이물 혼입 — 납품 단계부터 흑점이 박혀 있는 경우 존재
- 건조 호퍼 청소 불량 — 호퍼 내벽에 탄화 수지가 쌓여 배치마다 오염
- 천장·중이층 등 주변 환경 이물 — 호이스트 레일, 중이층 바닥 분진이 낙하해 유입
- 수분 미제거 — 미건조 펠렛 투입 시 기포 형성 후 탄화 입자로 전환
현장관리, 금형부터 타이바 구리스까지 다 봐야 한다
흑점 불량을 잡으러 다니다 보면, 금형에서도 의외의 원인이 튀어나옵니다. 제 경험상 이 부분을 놓치는 곳이 생각보다 많았습니다. 원재료가 고온에서 가스를 발생시키는데, 이 가스가 금형 파팅 라인(Parting Line), 즉 금형의 상·하 분리면 경계부에 누적되면서 그을음이나 부식을 일으킵니다. 파팅 라인이란 금형의 두 절반이 맞닿는 접합선으로, 이 부위가 가스 배출이 제대로 안 되면 탄화 이물이 쌓이는 구조입니다.
금형 습합부, 그러니까 코어와 캐비티가 맞물리는 슬라이드 면에서는 금속 가루(쇳가루)가 흑점으로 발생하기도 합니다. 이를 방지하려면 주기적인 금형 분해 청소가 필수입니다. 제가 직접 확인해 봤는데, 청소 주기를 조금만 늦춰도 파팅 라인 그을음이 눈에 띄게 늘어났습니다. 설계 단계에서는 밀핀(Ejector Pin) 주변에 적절한 공차를 두어 가스가 자연스럽게 빠져나가도록 해야 이물 누적을 예방할 수 있습니다.
성형기 본체도 마찬가지입니다. 타이바(Tie Bar), 즉 금형을 고정하는 네 개의 기둥 역할을 하는 봉에 구리스 공급이 끊기면 금속 마찰이 생기면서 가지리(버르, 마모 쇳가루)가 발생합니다. 로봇 레일 부분의 구리스 상태와 벨트류 균열 여부도 정기 점검 대상입니다. 출처: SPI(Plastics Industry Association)에 따르면 성형기 정기 유지보수는 불량률 감소의 기본 전제로, 장비 마모 관리가 흑점을 포함한 표면 결함을 직접적으로 줄이는 데 기여합니다.
중이층 바닥 청소도 저는 절대 대충 넘기지 않습니다. 대부분의 사출 공장이 2층 구조(중이층)로 되어 있는데, 위에서 떨어지는 분진이 호퍼나 개방된 원료 포대로 들어가는 경우가 실제로 있기 때문입니다. 청소와 정리·정돈이 품질 관리의 시작점이라는 걸 현장에서 절실하게 배웠습니다.
스크류 세척, 솔직히 가장 어려운 부분이다
흑점 관리에서 제가 가장 어렵다고 느끼는 건 단연 실린더 스크류(Cylinder Screw) 세척입니다. 스크류란 실린더 내부에서 회전하면서 원료를 가소화하고 앞으로 밀어내는 나선형 금속 부품입니다. 문제는 실린더 안이 막혀 있어서 세척이 제대로 됐는지 육안으로 절대 확인할 수 없다는 점입니다. 퍼지 컴파운드(Purge Compound)라는 실린더 세척제를 써서 탄화 수지를 밀어내는 방식을 쓰지만, 원재료 종류가 많아질수록 세척 효율이 떨어집니다.
일반적으로 세척제를 몇 번 돌리면 된다고 알려져 있지만, 제 경험상 여러 색상과 수지 계열을 혼용하는 공장에서는 그게 쉽지 않습니다. 예를 들어 흑색 ABS를 돌리다 백색 PP로 전환할 때, 아무리 세척해도 초기 수십 쇼트에서 흑점이 섞여 나오는 경우가 반복됐습니다. 이런 문제를 구조적으로 해결하려면 원재료 계열별·색상별로 기계를 전용 배정하는 것이 가장 확실한 방법입니다. 실제로 그렇게 운영하는 기업도 있습니다.
하지만 현실적으로 중소 사출 공장 대부분은 여러 제품과 색상을 한 기계에서 돌립니다. 그래서 차선책으로 스크류 자체를 예비품으로 준비해 두고 색상이나 수지 계열이 바뀔 때 아예 교체하는 방식을 쓰기도 합니다. 비용이 들지만, 세척 불량으로 인한 불량 손실과 비교하면 충분히 검토할 만한 방법입니다.
수분 관리도 이 카드에서 빠뜨리면 안 됩니다. 건조기(Dryer)로 펠렛을 사전 건조하고, 보관 창고의 습도를 낮게 유지해야 합니다. 건조 온도와 시간, 즉 건조 파라미터(Drying Parameter)는 수지 종류마다 다르기 때문에 규격을 지키면서 운용해야 하고, 건조 상태를 수시로 체크하는 게 기본입니다.
자주 묻는 질문
Q. 사출성형 흑점 불량이 갑자기 생겼는데 가장 먼저 어디를 확인해야 하나요?
A. 가장 먼저 원재료 투입 경로 전체를 확인하는 것이 좋습니다. 건조 호퍼 내부 오염, 원재료 자체 이물 혼입, 실린더 내 잔류 수지 탄화 순으로 점검하면 대부분의 원인을 빠르게 좁힐 수 있습니다. 금형이나 성형기 본체 문제는 그 다음 순서로 확인하세요.
Q. 퍼지 컴파운드(실린더 세척제)를 써도 흑점이 계속 나오는 이유가 뭔가요?
A. 스크류 내부의 탄화 수지가 스크류 홈 깊은 곳에 고착됐을 가능성이 높습니다. 퍼지 컴파운드는 표면 세척에는 효과적이지만, 고착된 탄화층을 완전히 제거하기엔 한계가 있습니다. 이 경우 스크류를 물리적으로 분리해서 직접 세척하거나, 예비 스크류로 교체하는 방법을 검토해야 합니다.
Q. 금형에서 흑점이 발생하는 건 어떻게 구분하나요?
A. 금형 기인 흑점은 제품의 특정 위치에서 반복적으로 같은 자리에 나타나는 경향이 있습니다. 파팅 라인 근처나 밀핀 주변에 흑점이 집중된다면 금형 가스 누적이나 쇳가루를 의심하세요. 금형을 분해해서 파팅면과 습합부를 직접 육안으로 확인하는 것이 가장 정확합니다.
Q. 원재료 건조는 얼마나 중요한가요?
A. 수지 종류에 따라 다르지만, 흡습성이 강한 나일론(PA)이나 폴리카보네이트(PC)처럼 수분에 민감한 소재는 건조를 제대로 안 하면 흑점뿐 아니라 실버 스트리크, 기포 등 복합 불량이 동시에 터집니다. 건조 온도와 시간을 수지별 규격에 맞춰 지키는 것이 흑점 예방의 기본 중 기본입니다.
결론
흑점 불량은 사출 성형 불량 중에서도 원인이 가장 넓게 퍼져 있어 잡기 까다롭습니다. 열 열화, 수분, 금형 오염, 장비 마모, 주변 환경 이물까지 한 번에 의심해야 하기 때문입니다. 제 경험상 해결의 출발점은 늘 같았습니다. 주변 정리·정돈·청결이 먼저입니다. 아무리 기술적 대책을 세워도 공장 바닥이 지저분하고 호퍼 청소가 안 돼 있으면 흑점은 계속 나옵니다.
스크류 세척의 한계처럼, 완벽하게 통제하기 어려운 부분도 분명히 있습니다. 그렇기 때문에 원재료 종류별·색상별 전용 기계 운용, 예비 스크류 확보, 주기적 금형 분해 청소를 시스템으로 갖춰두는 것이 현실적인 방향입니다. 지금 현장에서 흑점으로 고민 중이라면, 오늘 당장 건조 호퍼 내부와 중이층 바닥상태부터 확인해 보시길 권합니다.
