게이트 컷팅을 하는 순간 제품 표면이 생선 비늘처럼 벗겨질 때의 그 느낌, 현장에서 처음 마주하면 당황스럽기 그지없습니다. 저도 PC/ABS 소재를 사출하다가 게이트 주변에서 박리가 터진 경험이 있는데, 원인을 찾는 데만 반나절이 걸렸습니다. 사출성형에서 박리현상은 단순한 외관 불량이 아니라 부품 강도 자체를 무너뜨리는 결함입니다. 원인이 어디서 시작됐는지 짚어두지 않으면 같은 상황이 반복됩니다.
박리현상의 실제 원인, 교과서와 현장은 다르다

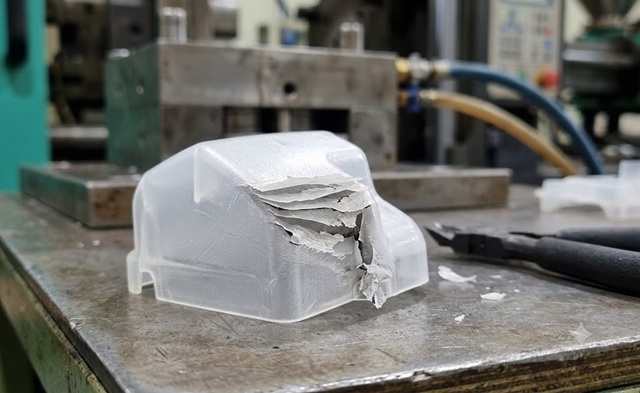

박리현상(Delamination)이란 성형된 부품의 표면층이 마치 얇은 막처럼 분리되어 벗겨지는 결함입니다. 쉽게 말해 나무가 결을 따라 갈라지듯, 수지의 층과 층 사이가 제대로 결합되지 못하고 따로 노는 상태입니다. 겉보기엔 단순히 긁힌 것처럼 보여도, 실제로는 부품 내부 결합력 자체가 무너진 신호입니다.
일반적으로 박리의 원인을 재료 오염이나 처리 조건 문제로 단순화하는 경우가 많은데, 제 경험상 이건 좀 다릅니다. 현장에서 가장 자주 마주치는 원인은 분쇄품이나 재생 수지를 원재료에 혼합할 때입니다. 서로 다른 종류의 수지가 섞이면 용융 상태에서도 완전히 결합하지 못하고, 냉각 후 층 경계면이 그대로 취약점으로 남습니다. 게이트 컷팅을 하는 순간 그 부분이 벗겨지는 것은 어찌 보면 예고된 결과입니다.
또 하나 놓치기 쉬운 원인이 콜드슬러그(Cold Slug)입니다. 콜드슬러그란 사출 개시 전 노즐 선단에서 굳어버린 수지 덩어리를 말하는데, 이것이 금형 내로 밀려 들어가 제품 표면에 박히면 그 지점을 중심으로 층분리가 발생합니다. 러너 설계에 콜드슬러그 웰(Cold Slug Well)을 충분히 확보하지 않으면 반복적으로 같은 위치에 박리가 생깁니다. 제가 직접 겪어보니, 초기 쇼트에서 콜드슬러그가 제품 표면에 찍히는 것을 육안으로도 확인할 수 있었습니다.
난연재가 첨가된 수지와 PC/ABS 합금 수지는 특히 게이트 주변 박리에 취약합니다. 난연재(Flame Retardant)란 연소를 억제하기 위해 수지에 첨가하는 화합물인데, 이 성분이 용융 수지의 점도와 흐름 특성을 바꾸고, 게이트 직후 고전단 응력(High Shear Stress) 구간에서 층 경계면을 약화시킵니다. 고전단 응력이란 수지가 좁은 통로를 빠르게 통과할 때 분자 사슬이 심하게 비틀리고 끊어지는 상태를 말합니다. 사출 압력이 과도할수록 이 응력은 기하급수적으로 커집니다.
기종 변경(Machine Change) 후 초기 불량도 박리의 흔한 원인입니다. 세척제(Purging Compound)를 사용하고 나서 배럴과 스크루 내에 잔류 세척제가 남아 있으면, 이것이 신규 수지와 섞여 박리를 일으킵니다. 솔직히 이건 예상 밖이었습니다. 세척제를 다 뺐다고 생각했는데 스크루 홈 사이에 조금씩 남아 있던 것이 초기 쇼트에 섞여 나온 것입니다. 초기 불량을 아끼지 말고 전량 불량 처리해야 하는 이유가 바로 여기 있습니다.
박리를 일으키는 주요 원인 요약
- 분쇄품·재생 수지 혼합 — 이종(異種) 수지 간 결합력 부족으로 층 경계면 형성
- 콜드슬러그 혼입 — 굳은 수지 덩어리가 제품 표면에 박히며 국소 박리 유발
- 난연제 첨가 수지 및 PC/ABS — 게이트 고전단 구간에서 층분리 발생 빈도 높음
- 기종 변경 후 잔류 세척제 — 초기 쇼트에 혼입되어 박리 촉진
- 금형 내 오염 — 밀핀 오일, 냉각수 누수, 버(Burr) 찌꺼기가 표면 결합을 방해
- 과도한 이형제 사용 — 수지층 사이에 얇은 장벽을 형성해 접합 불량 유발
출처: ASTM D3359 접착력 시험 표준 (ASTM International) 에 따르면, 코팅 및 성형층의 층간 결합력은 표면 오염 물질의 0.1% 수준 혼입만으로도 유의미하게 저하됩니다. 현장에서 "조금쯤이야"라고 넘기는 오염이 실제로는 치명적일 수 있다는 뜻입니다.
박리 예방과 게이트 설계, 공정에서 실제로 통하는 것들
박리를 막는 가장 확실한 첫 단계는 원재료 건조입니다. 흡습성이 강한 PC, ABS, 나일론 계열 수지는 대기 중 수분을 흡수하고, 이 수분이 배럴 내에서 수증기로 변하면서 수지층 사이를 벌려놓습니다. 제가 직접 써봤는데, 건조 시간을 권장치보다 30분만 더 늘려도 게이트 주변 박리 빈도가 눈에 띄게 줄었습니다. PC/ABS의 경우 80~100℃에서 최소 4시간 이상 건조하는 것이 기본입니다.
기종 변경 후 퍼징(Purging)은 절대 타협하면 안 됩니다. 퍼징이란 배럴과 스크루에 남아 있는 이전 수지나 세척제를 새 수지로 밀어내 완전히 제거하는 작업입니다. 스크루 홈 깊이나 헤드 구조에 따라 잔류 수지가 생각보다 오래 남습니다. 충분히 열을 올린 뒤 기존 수지를 전부 배출하고, 세척제를 투입했다면 세척제 역시 남김없이 빼낸 다음 신규 수지로 충분히 퍼징해야 합니다. 이 과정이 짧으면 초기 쇼트에 반드시 박리가 섞입니다.
게이트 설계는 박리 예방에서 생각보다 큰 변수입니다. 게이트(Gate)란 용융 수지가 금형 캐비티로 진입하는 입구를 말하는데, 이 부분이 너무 좁거나 위치가 부적절하면 수지가 통과할 때 전단 응력이 집중됩니다. 저는 게이트 폭을 0.3mm 넓히는 것만으로 박리가 완전히 잡힌 사례를 경험한 적이 있습니다. 러너(Runner) — 쉽게 말해 게이트까지 수지를 전달하는 통로 — 의 단면 형상과 곡률 반경도 마찬가지입니다. 날카로운 꺾임은 전단 응력을 기하급수적으로 높입니다.
사출 압력과 속도 역시 핵심입니다. 압력이 과도하게 높으면 이미 약해진 층 경계면이 버티지 못하고 벌어집니다. 특히 난연제 수지는 일반 수지 대비 압력 허용 범위가 좁기 때문에, 충전 시뮬레이션 도구인 Autodesk Moldflow 같은 소프트웨어로 사전에 유동 해석을 해보는 것이 효과적입니다. 출처: Autodesk Moldflow 공식 페이지에서도 박리를 포함한 성형 불량을 시뮬레이션 단계에서 예측하고 게이트 위치와 크기를 최적화할 수 있다고 설명합니다.
금형 자체에서 오는 오염도 점검해야 합니다. 밀핀(Ejector Pin) — 성형 후 제품을 금형에서 밀어내는 핀 — 에 묻은 오일이나 그리스가 제품 표면에 묻으면 그 부위에서 박리가 생깁니다. 냉각수 라인 누수도 마찬가지입니다. 냉각수가 캐비티 근처로 스며들면 수분이 수지 층 사이로 침투해 박리를 유발합니다. 버(Burr) 찌꺼기가 금형 표면에 달라붙어 있어도 동일한 결과가 나옵니다. 금형 청소는 예방 정비 차원에서 주기적으로 반드시 해야 합니다.
이형제(Mold Release Agent)는 적게 쓸수록 좋습니다. 부품 배출을 쉽게 하려고 과도하게 도포하면, 수지층 사이에 얇은 화학적 장벽이 생겨 층간 결합을 방해합니다. 초기 쇼트에서 이형제가 많이 남아 있을 때 박리가 집중적으로 발생하는 것이 바로 이 때문입니다. 이형제 의존도를 줄이려면 금형 표면 처리와 드래프트 각도(Draft Angle) — 부품이 금형에서 빠지기 쉽도록 측면에 주는 기울기 — 를 설계 단계부터 충분히 확보하는 것이 근본 해결책입니다.
자주 묻는 질문
Q. 박리현상이 게이트 주변에서만 집중적으로 생기는 이유가 뭔가요?
A. 게이트는 용융 수지가 좁은 통로를 빠르게 통과하는 구간이라 전단 응력이 가장 집중되는 지점입니다. 특히 난연제 첨가 수지나 PC/ABS처럼 점도 특성이 복잡한 수지는 이 구간에서 분자 구조가 비틀리며 층간 결합이 약해집니다. 게이트 폭을 넓히거나 사출 속도를 낮추는 것만으로도 상당히 개선되는 경우가 많습니다.
Q. 재생 수지나 분쇄품을 쓰면 박리가 반드시 생기나요?
A. 반드시 생기는 것은 아니지만, 혼합 비율과 재생 수지의 이력(열이력, 이종 수지 혼입 여부)에 따라 리스크가 크게 달라집니다. 동일 등급의 수지를 적정 비율(통상 20% 이하)로 혼합하고 충분히 건조한다면 박리 발생률을 낮출 수 있습니다. 이종 수지가 조금이라도 섞인 분쇄품은 사용하지 않는 것이 현명합니다.
Q. 기종 변경 후 초기 쇼트에서 박리가 자꾸 나오는데 어떻게 해야 하나요?
A. 퍼징이 충분하지 않았을 가능성이 높습니다. 배럴 온도를 충분히 올린 상태에서 세척제 포함 이전 수지를 완전히 배출하고, 세척제 역시 잔류 없이 빼낸 뒤 신규 수지로 최소 5~10회 이상 공사출해보십시오. 그래도 반복된다면 스크류 마모 여부를 점검하고 예비 스크류로 교체하는 것을 검토해야 합니다.
Q. 이형제를 많이 쓰면 왜 박리가 생기나요?
A. 이형제 성분이 금형 표면과 수지층 사이에 얇은 화학적 막을 형성하기 때문입니다. 수지가 이 막을 통해 결합하려 해도 접착력이 충분히 생기지 않아 냉각 후 층이 떨어집니다. 초기 쇼트에서 박리가 집중되는 현상이 대표적인 증거입니다. 이형제 도포량을 줄이고 금형 드래프트 각도를 키우는 방향으로 설계를 개선하는 것이 근본 해결책입니다.
Q. 박리가 내부에 숨어 있어서 외관으로 못 잡는 경우도 있나요?
A. 있습니다. 표면에서 보이지 않는 내부 층분리는 인장 시험(Tensile Test)이나 단면 절단 후 현미경 관찰로 확인할 수 있습니다. 자동차 내장재나 의료 기기 부품처럼 구조 강도가 중요한 제품은 외관 검사만으로는 부족하고, 정기적인 파괴 검사와 치수 측정을 병행하는 것이 안전합니다.
결론
박리현상은 원인이 복합적이라 단 하나만 잡는다고 해결되지 않습니다. 이종 수지 혼합, 콜드슬러그, 잔류 세척제, 게이트 설계, 이형제 과다 — 이 중 하나라도 관리가 허술하면 어느 시점에 반드시 터집니다. 제 경험상 박리가 반복되는 라인은 대부분 퍼징 절차와 초기 불량 처리 기준이 느슨한 경우였습니다.
초기 불량은 아끼지 말고 전량 불량 처리해야 한다는 원칙은 비용처럼 보이지만, 사실 가장 싼 예방법입니다. 퍼징을 철저히 하고, 건조 시간을 지키고, 이형제 사용을 최소화하는 것부터 시작해 보십시오. 문제가 지속된다면 게이트 크기와 위치를 재검토하고, Moldflow 같은 시뮬레이션 도구로 유동 해석을 사전에 돌려보는 것이 시간과 비용 모두에서 이득입니다.
