금속과 플라스틱을 하나로 결합하면 더 강해질까요? 인서트 몰딩은 그 질문에 "그렇다"고 답하는 공정입니다. 저도 처음엔 간단해 보였습니다. 그런데 막상 현장에서 하루 종일 인서트를 손으로 삽입하다 보니, 이 공정이 얼마나 섬세하고 까다로운지 온몸으로 느꼈습니다. 다리가 아프고, 팔이 뻐근하고, 심지어 서 있으면서 조는 경험까지 했습니다. 이 글은 그 현장의 이야기입니다.
작업 현장에서 배운 인서트 몰딩의 진짜 원리

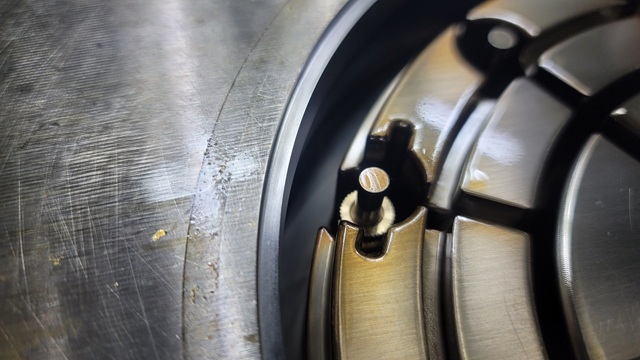

인서트 몰딩(Insert Molding)이란 금속 인서트를 금형 캐비티 안에 먼저 배치한 뒤, 그 주위로 용융된 플라스틱을 사출 하여 두 재료를 하나의 부품으로 만드는 공정입니다. 여기서 금형 캐비티(Mold Cavity)란 제품의 형상을 결정하는 금형 내부의 빈 공간을 의미합니다. 플라스틱이 식으면서 금속 인서트를 물리적으로 감싸 고정하는 방식이기 때문에, 접착제나 별도 조립 없이도 강한 결합이 가능합니다.
저도 처음에는 단순히 "너트를 금형에 넣고 사출하면 되는 거 아닌가" 싶었습니다. 그런데 실제로 해보니 생각보다 변수가 많았습니다. 인서트를 끝까지 완전히 밀어 넣지 않으면 형폐(금형이 닫히는 동작) 시 인서트가 금형을 건드려 금형 사고로 이어집니다. 처음 작업자 교육을 할 때 "끝까지 꾹 눌러 넣어야 한다"는 말을 반복했지만, 숙달되지 않은 작업자가 한 번이라도 얕게 넣으면 바로 문제가 생겼습니다.
플래시 본딩(Flash Bonding)이라는 개념도 현장에서 체감했습니다. 플래시 본딩이란 용융 플라스틱이 인서트 표면에 밀착되며 굳는 과정에서 형성되는 강한 기계적 결합을 말합니다. 이 결합의 품질을 높이려면 인서트 재료가 고온·고압의 사출 조건을 견뎌야 하고, 금속과 플라스틱 간의 열팽창 계수 차이도 고려해야 합니다. 저희 현장에서는 구리와 강철 인서트를 주로 사용했는데, 재료 호환성이 맞지 않으면 냉각 후 뒤틀림이 생기는 경우도 있었습니다(출처: Zetar Mold 인서트 몰딩 가이드).
인서트 몰딩 방식도 현장에서 여러 가지를 시도해봤습니다. 처음엔 아웃서트(Outsert) 방식으로 시작했고, 퀵서트(Quick Insert)도 써봤습니다. 그런데 조임력이 강하게 요구되는 부위에서는 결국 강도가 부족했습니다. 아웃서 트는 인서트에 비해 결합 강도가 떨어지는 것이 사실이고, 퀵서트는 작업 편의성은 높지만 역시 마찬가지였습니다. 결국 반자동 방식의 인서트 몰딩으로 돌아올 수밖에 없었습니다. 강도가 필요한 곳에서는 인서트 방식의 접착력이 압도적으로 강하기 때문입니다.
인서트 설계 시 반드시 챙겨야 할 포인트
인서트 몰딩의 품질은 설계 단계에서 대부분 결정된다고 해도 과언이 아닙니다. 제가 현장에서 직접 겪은 문제들을 바탕으로 핵심 포인트를 정리하면 이렇습니다.
- 인서트 형상은 가급적 단순하고 규칙적으로 설계할 것. 복잡한 형상은 사출 불량과 냉각 후 변형 위험을 높입니다.
- 인서트 위치는 금형 중앙부에 배치하여 용융 플라스틱이 고르게 흐르도록 유도해야 합니다.
- 금형과 인서트 간의 공차(치수 허용 범위)를 최소화해야 합니다. 공차가 크면 버(Flash, 플라스틱이 금형 틈새로 새는 현상)가 발생합니다.
- 수지 흐름 방향을 설계 단계에서 철저히 검토해야 합니다. 특히 오버몰딩 방식에서는 수지가 인서트 아래로 흘러 인서트를 완전히 감싸버리는 사고가 발생할 수 있습니다.
- 인서트 삽입 후 형폐 시 움직임이 없도록 금형 내 고정 구조를 반드시 확보해야 합니다.
제가 직접 설계 검토에 참여했을 때, 수지 흐름(게이트 위치와 러너 구조)을 잘못 잡아서 인서트가 사출 압력에 의해 밀려난 사례를 본 적이 있습니다. 사출 속도와 압력에 의해 인서트가 움직이지 않으려면 금형 구조와 수지 흐름 설계가 함께 맞물려야 합니다. 이 부분은 경험 없이는 쉽게 잡기 어렵습니다.
휴먼에러와 자동화, 현장이 선택해야 할 방향
인서트 몰딩 현장에서 가장 무서운 것은 불량보다 금형 사고입니다. 인서트가 제대로 삽입되지 않은 상태에서 형폐가 이루어지면 수천만 원짜리 금형이 한 번에 손상됩니다. 저도 처음 하루 종일 수동 삽입 작업을 해봤는데, 오전엔 집중이 잘 됩니다. 문제는 오후입니다. 피로가 쌓이면 인서트를 얕게 넣거나, 걸치기만 하거나, 심하면 하나를 빠뜨리는 경우가 생깁니다. 시간이 갈수록 집중력이 떨어지는 것은 어쩔 수 없는 사람의 한계입니다.
다품종 소량 생산 환경에서는 인서트의 종류, 크기, 삽입 위치가 제품마다 다릅니다. 이런 환경에서 로봇 자동화를 도입하려면 제품별로 엔드 이펙터(로봇 팔 끝의 집게 장치)를 교체하거나 재프로그래밍해야 하는데, 투자 대비 효율이 나오기 어렵습니다. 그래서 현실적으로 반자동 작업이 대다수입니다. 그렇다 보니 휴먼에러를 줄이기 위한 다양한 현장 대책이 필요합니다.
제가 현장에서 실제로 써본 방법은 크게 두 가지였습니다. 첫째는 인서트를 수량별로 소분하여 구분 보관하는 방식입니다. 작업자가 한 사이클에 필요한 인서트 수량만 집어 들 수 있도록 트레이를 구성하면, 누락이나 중복 삽입 실수를 줄일 수 있습니다. 둘째는 지그(Jig) 제작입니다. 지그란 인서트를 정해진 위치에 한 번에 정렬하여 금형에 통째로 삽입할 수 있게 해주는 보조 도구입니다. 이 방식은 삽입 시간도 줄고 위치 오류도 크게 감소했습니다.
그럼에도 불구하고 제 생각에는 결국 자동화가 정답입니다. 단기적으로 비용이 부담스럽더라도, 수동 작업이 길어질수록 금형 사고와 불량률이 누적되어 손실이 더 커집니다. 실제로 출처: 한국산업기술진흥협회(KOITA)에서도 제조 현장의 반복 수작업 공정은 자동화 도입 시 불량률을 평균 30~50% 수준으로 낮출 수 있다는 점을 강조하고 있습니다. 인서트 몰딩 공정도 예외가 아닙니다.
인서트 개수가 많아질수록 휴먼에러 발생 가능성은 단순히 개수에 비례하는 게 아니라 기하급수적으로 늘어납니다. 작업자 한 명이 4개 인서트를 넣을 때와 8개를 넣을 때의 집중력 소모는 비교가 안 됩니다. 저는 지금도 그날 오후의 기억이 생생합니다. 손은 움직이는데 머릿속은 이미 멈춰 있는 느낌. 지금 그 작업을 다시 하라고 하면 솔직히 자신이 없습니다. 현장에서 누구도 그 작업을 하려 하지 않는 이유가 있습니다.
인서트 몰딩 vs 오버몰딩, 어떤 상황에 어떤 방식을?
인서트 몰딩과 오버몰딩(Over Molding)은 비슷해 보이지만 핵심 차이가 있습니다. 오버몰딩이란 이미 성형된 기판(Substrate) 위에 두 번째 재료를 덧씌워 사출하는 방식으로, 주로 두 가지 색상이나 두 가지 촉감이 필요한 제품에 사용됩니다. 인서트 몰딩이 금속+플라스틱 결합에 강점을 갖는다면, 오버몰딩은 플라스틱+플라스틱 또는 플라스틱+고무 조합에 더 적합합니다.
오버몰딩에서 제가 가장 신경 썼던 부분은 수지 흐름 설계입니다. 용융 수지가 기판 아래로 흘러들어가면 기판 전체를 감싸버리는 현상이 생깁니다. 이렇게 되면 제품 외관이 망가지는 것은 물론이고 치수도 틀어집니다. 게이트 위치와 러너 설계를 잘못 잡으면 이 문제가 반드시 나타납니다. 일반적으로 오버몰딩이 더 간단하다고 알려져 있지만, 실제 설계 난이도는 결코 낮지 않습니다.
자주 묻는 질문
Q. 인서트 몰딩과 아웃서트 방식, 강도 차이가 얼마나 납니까?
A. 제가 직접 두 방식을 비교해봤을 때, 조임력이 강하게 요구되는 부위에서는 차이가 명확했습니다. 아웃서트는 인서트를 플라스틱 외부에 고정하는 방식이라 결합 면적이 작고 전단력(비틀거나 당기는 힘)에 약합니다. 반면 인서트 몰딩은 플라스틱이 금속 인서트를 360도 감싸기 때문에 결합 강도가 훨씬 높습니다. 강도가 중요한 부품이라면 인서트 몰딩을 선택하시는 것이 맞습니다.
Q. 인서트 몰딩 불량 원인 중 가장 흔한 것은 무엇입니까?
A. 현장 경험상 가장 빈번한 원인은 인서트 미삽입 또는 불완전 삽입입니다. 인서트를 끝까지 밀어 넣지 않으면 형폐 시 금형과 충돌하여 금형 손상으로 이어집니다. 그다음으로 금형과 인서트 간의 공차 불량으로 인한 버(Flash) 발생이 많습니다. 두 문제 모두 작업자 숙련도와 인서트 정밀도에서 비롯됩니다.
Q. 다품종 소량 생산에서 인서트 몰딩 자동화가 어려운 이유는 무엇입니까?
A. 제품마다 인서트의 종류, 크기, 삽입 위치가 다르기 때문입니다. 로봇 자동화를 구축하려면 제품별로 별도의 지그와 프로그램이 필요하고, 초기 투자 비용 대비 생산 수량이 적으면 회수가 어렵습니다. 그래서 현실적으로는 지그 보조 반자동 방식을 택하는 경우가 많습니다. 하지만 작업 물량이 일정 수준 이상 확보된다면 자동화 투자를 진지하게 검토할 필요가 있습니다.
Q. 오버몰딩 설계 시 수지 흐름을 어떻게 관리해야 합니까?
A. 게이트 위치를 기판 상단부 또는 측면에 배치하여 수지가 아래로 흘러내리지 않도록 유도하는 것이 기본입니다. 수지가 기판 하부로 흘러들어가면 기판 전체를 감싸는 문제가 발생합니다. 사출 압력과 속도도 낮게 설정하여 수지가 천천히 채워지도록 하는 것이 좋고, 설계 단계에서 몰드 플로우 해석(수지 흐름 시뮬레이션)을 반드시 진행하길 권장합니다.
결론
인서트 몰딩은 기술적으로는 단순해 보여도, 현장에서는 공차·수지 흐름·인서트 고정·작업자 숙련도가 모두 맞물려야 제대로 돌아가는 공정입니다. 저는 그 복잡함을 몸으로 배웠고, 그 과정에서 지그 설계와 소분 관리가 단기적으로 얼마나 효과적인 지도 확인했습니다.
하지만 결국 방향은 자동화입니다. 사람이 반복 작업을 오래 할수록 실수는 반드시 생기고, 그 실수의 대가는 금형 사고와 불량 누적으로 돌아옵니다. 인서트 몰딩 도입을 검토하고 계신다면, 설계 단계부터 자동화 가능성을 함께 고려하시길 권장합니다. 지금 당장 자동화가 어렵다면 지그 제작과 소분 관리부터 시작해 보시는 것이 현실적인 첫걸음입니다.
