티스토리 뷰
목차

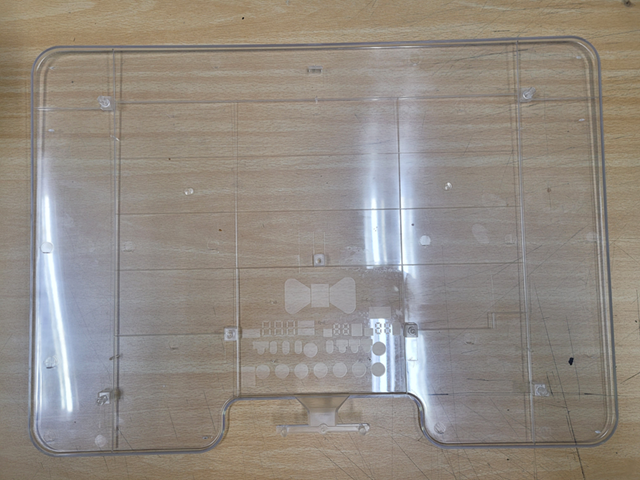

투명창 제품을 사출하면서 게이트를 니퍼로 잘랐다가 백화가 퍼지는 걸 처음 봤을 때, 솔직히 당황했습니다. 아크릴(PMMA)은 특성을 모르고 덤볐다가는 불량을 쏟아내기 딱 좋은 수지입니다. 광 투과율 최대 92%를 자랑하는 만큼, 조금만 틀려도 눈에 다 보이거든요. 이 글은 그 경험들을 바탕으로 PMMA 사출에서 진짜 중요한 것이 무엇인지 짚어봅니다.
아크릴이 까다로운 이유 — 흡습성과 백화 현상
PMMA를 처음 다루는 분들은 "투명하고 단단한 소재인데 별거 있겠어?"라고 생각하는 경우가 많습니다. 저도 그랬습니다. 그런데 제가 직접 써봤는데, 이 수지는 첫 단추부터 달랐습니다.
가장 먼저 부딪히는 문제는 흡습성입니다. 흡습성이란 수지가 공기 중의 수분을 흡수하는 성질을 말합니다. PMMA는 이 흡습성이 유독 강해서, 성형 전 건조가 충분히 이루어지지 않으면 가스가 발생하고 제품 표면에 기포나 실버스트릭(은색 줄무늬 불량)이 생깁니다. 저는 한동안 그 불량 원인을 금형 쪽에서 찾고 있었습니다. 가스 빼기를 추가해도, 사출 속도를 조정해도 잡히지 않더니, 제습기를 설치한 날부터 불량이 눈에 띄게 줄었습니다. 그때 처음으로 "이 수지는 건조가 핵심이구나"를 몸으로 배웠습니다.
특히 필름 인서트 사출, 즉 IMD(In-Mold Decoration) 공정에서는 이 가스 문제가 치명적입니다. IMD란 금형 안에 필름을 삽입하고 수지를 주입해 필름과 제품을 일체화하는 공정입니다. 디스플레이 패널처럼 시안성이 중요한 제품이라면 작은 가스 하나로도 필름이 들뜨거나 기포가 박혀 전량 폐기되는 상황이 생깁니다. 일반 제습 건조로 부족하다고 보는 시각도 있는데, 저는 제습기 도입 이후 효과를 직접 확인한 입장이라 제습 건조를 강하게 권장하는 편입니다.
또 하나, 게이트 컷팅 시 백화 현상도 놓치면 안 됩니다. 백화란 수지에 응력이 가해지면서 표면이 하얗게 변하는 현상입니다. 일반 니퍼로 게이트를 자르면 절단 충격이 전달돼 백화가 생깁니다. 히팅니퍼, 즉 열선이 내장된 전용 니퍼를 써야 열로 녹이듯 절단하기 때문에 이 충격을 줄일 수 있습니다. 제품 두께가 있을수록 일반 니퍼는 아예 사용이 불가능하다고 봐야 합니다.
- 성형 전 제습 건조 필수 — 수분 잔류 시 기포, 실버스트릭 불량 직결
- IMD 공정은 가스 민감도 극히 높아 제습기 도입이 사실상 필수 수준
- 게이트 컷팅은 반드시 히팅니퍼 사용 — 백화 현상 예방
온도 관리 — 올려야 하지만 너무 올리면 안 되는 딜레마
아크릴 사출에서 온도 설정은 늘 양날의 검입니다. "실린더 온도를 높여야 한다"는 말과 "너무 올리면 변색된다"는 말이 동시에 맞기 때문입니다. 저도 처음에는 이 둘 사이에서 설정값을 수도 없이 바꿔가며 시행착오를 거쳤습니다.
PMMA의 용융 온도는 약 230~260°C 범위로 작동하는 경우가 많고, 실린더 온도는 통상 240°C 안팎으로 설정합니다. 이 온도가 필요한 이유는 PMMA의 용융 점도(melt viscosity), 즉 녹은 수지가 얼마나 잘 흐르는가를 낮춰줘야 하기 때문입니다. 점도가 높으면 금형 구석구석을 채우지 못하는 미성형이 발생하고, 웰드라인(weld line)—서로 다른 방향에서 합류한 수지가 만나는 경계선—이 진하게 남습니다. 투명 제품에서 웰드라인은 육안으로 바로 보이기 때문에 외관 불량으로 직결됩니다.
그런데 온도를 무작정 올릴 수는 없습니다. PMMA는 장시간 고온 상태로 실린더 안에 머물면 열분해가 시작되어 수지가 노랗게 변색됩니다. 특히 투명 원재료를 쓰는 IMD 제품은 변색이 생기는 순간 제품 전체가 불량입니다. 그래서 생산 중단 시간이 길어질 것 같으면 퍼징(purging)—실린더 내부의 잔류 수지를 새 수지나 세척재로 밀어내는 작업을 반드시 해줘야 합니다. 여기서 퍼징이란 실린더 안의 묵은 수지를 깨끗이 교체해 주는 과정으로, 체류 시간을 줄이는 가장 효과적인 방법입니다.
금형 온도 역시 높게 설정하는 것이 유리합니다. 금형 온도가 낮으면 수지가 빨리 굳어버려 가스가 빠져나갈 틈이 없고, 미성형 불량도 함께 올라갑니다. 점성이 높은 수지일수록 금형 온도를 충분히 올려서 흐름을 도와줘야 한다는 것, 이건 직접 수십 번 설정을 바꿔보면서 확인한 사실입니다. PMMA는 그 어떤 수지보다 온도 변화에 민감하게 반응한다는 느낌을 현장에서 강하게 받았습니다(출처: Hitop Industrial – 아크릴 사출성형).
실린더 세척과 금형 수정 — 현장에서 배운 것들
투명 제품 사출에서 실린더 흑점은 치명적입니다. 흑점이란 실린더 내부에 탄화된 수지 찌꺼기가 제품 속으로 섞여 들어가는 현상입니다. 투명 아크릴 제품에 검은 점이 보이면 그 배치는 통째로 버려야 하는 경우가 많습니다.
세척 방법을 두고 현장에서 의견이 갈리는 경우가 있습니다. 전용 세척재를 쓰는 것이 좋다는 분들도 있고, 투명 아크릴 분쇄품을 세척재로 쓰면 점성이 높아 세척력이 좋다고 보는 시각도 있습니다. 저도 분쇄품으로 세척을 해봤는데, 실제로 세척력은 나쁘지 않았습니다. 그런데 문제가 있었습니다. PMMA의 용융 온도가 일반 ABS보다 높기 때문에, 온도를 충분히 올리지 않은 상태에서 분쇄품을 투입했다가 스크류에 과부하가 걸려 부러지는 사고가 몇 번 있었습니다. 세척 효과만 보고 온도 조건을 지키지 않으면 오히려 역효과입니다. 이 부분은 경험해보지 않으면 놓치기 쉬운 함정입니다.
금형 수정 이야기도 빼놓을 수 없습니다. 투명창 같은 제품은 수지 특성상 조금만 응력이 집중돼도 크랙이 쉽게 생깁니다. DFM(Design for Manufacturability), 즉 제조 가능성을 고려한 설계 원칙에 따르면 날카로운 코너는 응력 집중을 높여 취성 파단을 유발합니다. 여기서 DFM이란 금형과 제품 설계 단계에서 사출 공정의 한계를 미리 반영해 불량을 줄이는 접근 방식입니다. 실제로 저는 코너 R값 수정과 게이트 위치 변경만으로 크랙 불량을 잡기 위해 금형 수정을 여러 차례 반복했습니다. "설계 단계에서 잡았어야 했는데"라는 생각을 가장 많이 했던 수지가 PMMA였습니다.
벽 두께 역시 2~4mm 범위의 균일한 설계를 권장하는데(출처: 한국플라스틱공업협동조합연합회), 이 수치가 그냥 나온 게 아닙니다. 두께 편차가 생기면 냉각 속도 차이로 싱크마크나 뒤틀림이 발생하고, 투명 제품에서는 그 차이가 굴절로도 드러납니다. 투명 사출을 하면서 벽 두께에 이렇게 신경을 쓴 적이 없었는데, PMMA는 달랐습니다.
자주 묻는 질문
Q. 아크릴 사출할 때 기포가 계속 생기는데 원인이 뭔가요?
A. 대부분 수지 건조 부족이 원인입니다. PMMA는 흡습성이 강해서 건조가 불충분하면 성형 중 수분이 기화하면서 기포나 실버스트릭이 생깁니다. 일반 열풍 건조보다 제습 건조기를 사용하는 편이 훨씬 효과적이며, 저도 제습기 도입 이후 이 불량이 크게 줄어드는 것을 직접 확인했습니다.
Q. 아크릴 게이트 자를 때 왜 히팅니퍼를 써야 하나요?
A. 일반 니퍼로 절단하면 순간적인 충격이 수지에 전달되어 백화 현상이 발생합니다. 백화란 응력에 의해 수지 내부 구조가 흐트러지며 표면이 하얗게 변하는 것으로, 투명 제품에서는 외관 불량으로 직결됩니다. 히팅니퍼는 열로 녹이며 절단하기 때문에 이 충격을 최소화할 수 있습니다.
Q. 아크릴 사출 온도를 얼마로 설정하면 되나요?
A. 실린더 온도는 보통 240°C 안팎을 기준으로 잡고, 수지 등급과 제품 형상에 따라 조정합니다. 다만 온도가 높을수록 장시간 체류 시 열분해로 변색될 수 있으므로, 생산 중단이 생기면 퍼징을 해줘야 합니다. 금형 온도도 함께 높게 유지해야 미성형과 웰드라인을 줄일 수 있습니다.
Q. 실린더 세척에 아크릴 분쇄품을 써도 되나요?
A. 세척력 자체는 괜찮다고 보는 시각도 있고 저도 효과를 본 적 있습니다. 그러나 반드시 PMMA에 맞는 온도를 올린 상태에서 진행해야 합니다. 온도를 충분히 올리지 않으면 스크류에 과부하가 걸려 파손 사고로 이어질 수 있습니다. 세척 효과보다 안전 조건이 먼저입니다.
Q. 아크릴 제품에 크랙이 자꾸 생기는데 어떻게 잡나요?
A. 크랙은 대부분 응력이 집중되는 코너 형상이나 게이트 위치 문제에서 시작됩니다. 코너에 R(라운드)을 충분히 주고, 벽 두께를 균일하게 설계하는 것이 기본입니다. 금형 수정 전에 DFM 관점에서 설계를 먼저 검토하는 것이 비용을 줄이는 방법입니다.
결론
아크릴(PMMA)은 광학적 투명도와 내후성이 뛰어난 소재지만, 그만큼 다루기 까다롭습니다. 흡습성 관리, 온도 설정, 실린더 세척까지 어느 하나 허투루 넘길 수 없습니다. 저는 이 수지를 다루면서 불량을 내고, 금형을 수정하고, 스크류를 부러뜨려 가며 하나씩 배웠습니다.
처음 PMMA를 접하는 분이라면 제습 건조부터 챙기시길 권합니다. 그게 가장 빠르게 불량률을 낮추는 방법이었습니다. 온도 설정은 정답이 없으니 조금씩 바꿔가며 제품을 직접 확인하는 수밖에 없고, 금형 설계는 DFM 원칙을 초반부터 적용하면 나중에 수정 비용을 크게 줄일 수 있습니다. 경험이 쌓일수록 이 수지가 까다롭지만 다룰 만하다는 걸 느끼게 될 것입니다.
