상사에게 처음 배울때는 단순하게 미성형불량은 속도와 압력만 올리면 해결된다고 배웠습니다. 그런데 막상 현장에서 조건을 잡다 보면 그게 전부가 아니라는 걸 금방 알게 됩니다. 속도, 압력, 시간, 온도, 심지어 금형 구조까지 전부 물려 있어서 한 가지만 건드린다고 되는 문제가 아닙니다. 이 글은 미성형이 왜 생기고, 현장에서 어떻게 조건을 잡아야 하는지를 제가 직접 겪은 경험을 바탕으로 정리한 것입니다.
충진부족이 생기는 진짜 이유

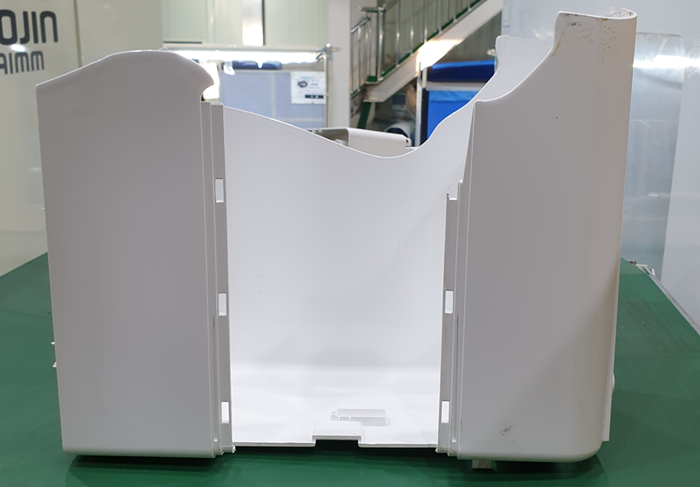

일반적으로 미성형은 압력이 부족해서 생긴다고 알려져 있지만, 제 경험상 그건 절반짜리 설명입니다. 충진부족(Short Shot)이란 용융 수지가 금형 캐비티를 완전히 채우지 못하고 굳어버리는 현상입니다. 쉽게 말해 재료가 끝까지 흘러가지 못한 상태입니다.
수지의 흐름 방향을 잘 보면 패턴이 보입니다. 살두께가 두꺼운 쪽으로 먼저 흐르면서, 얇은 리브나 보스 쪽에서는 유동이 밀려납니다. 두꺼운 쪽이 속도와 압력을 빼앗아가는 구조입니다. 그래서 미성형이 발생한 부위를 보면 단순히 압력이 모자란 게 아니라, 살두께 편차에 의한 흐름 불균형이 원인인 경우가 많습니다.
양산 초기에 미성형이 발생하는 원인은 크게 나눌 수 있습니다.
- 계량 부족: 스크루가 충분한 수지를 확보하지 못한 경우
- 충진 부족: 설정 조건 대비 실제 사출 속도나 압력이 따라가지 못하는 경우
- 가스 몰림: 캐비티 내부에 가스가 빠지지 못하고 수지 충진을 방해하는 경우
- 배압(Back Pressure) 부적당: 배압이란 계량 시 스크루 후퇴에 저항하는 압력으로, 이것이 맞지 않으면 수지의 균일성이 떨어져 미성형으로 이어집니다
양산 중간에 갑자기 미성형이 발생한다면 이야기가 달라집니다. 초기 조건은 맞았는데 왜 또 나오나 싶겠지만, 이건 가스 몰림이나 금형 온도, 실린더 온도 변화에 의한 흐름 변화가 주원인인 경우가 대부분입니다. 미성형을 단순하게 보면 안 되는 이유가 바로 여기 있습니다.
보압전환 방식과 조건 설정 비교
사출 조건을 잡을 때 보압전환(V/P Switching)을 어떻게 설정하느냐에 따라 결과가 꽤 달라집니다. 보압전환이란 충진 구간에서 보압 구간으로 넘어가는 전환점을 말하는데, 이것을 시간 기준으로 할 수도 있고 스크루 위치 기준으로 할 수도 있습니다.
전동식 110톤 사출기로 ABS 수지를 사용해서 조건을 잡아봤을 때, 설정 속도 120mm/s에 압력 1,000 kgf/cm² 를 걸었는데 실제 계측된 속도는 77.3mm/s에 불과했습니다. 설정과 실제 사이에 이런 괴리가 생기는 건 그 속도를 내기 위한 압력이 충분하지 않아서입니다. 120mm/s를 실제로 구현하려면 1,500 kgf/cm² 수준의 압력이 필요했습니다.
시간으로 사출할 경우에는 시간을 늘리는 것만으로 해결하려 들면 사이클 타임(Cycle Time)만 늘어납니다. 사이클 타임이란 한 제품을 찍는 데 걸리는 총시간으로, 이게 길어지면 생산성이 직접적으로 떨어집니다. 시간을 올리되 속도를 내기 위한 압력을 같이 높여야 실질적인 충진이 이뤄집니다.
위치 사출, 즉 스크루 위치 기준으로 보압전환을 하면 내가 원하는 지점을 정밀하게 지정할 수 있어서 재현성이 높습니다. 제가 직접 써봤는데, 시간 사출과 위치 사출 모두 제품 자체는 유사하게 나왔지만, 위치 사출이 조건 안정성 면에서 확실히 유리했습니다. 다만 어떤 방식을 택하든 시간 파라미터는 알람 기준으로 반드시 함께 설정해 두는 게 맞습니다.
금형수정 검토, 압력과 속도 조정만으로 안 될 때
일반적으로 미성형은 압력과 속도를 올리면 해결된다고 보는 시각도 있는데, 실제로 써보니 한계가 분명히 있습니다. 특히 리브(Rib)살이 얇게 설계된 경우가 그렇습니다. 리브란 제품의 구조 강성을 높이기 위해 붙이는 돌기 형태의 살인데, 이게 너무 얇으면 수지가 끝까지 흘러 들어가지 못합니다. 보압으로 억지로 밀어 넣으려 해도 한계가 있고, 압력과 속도를 과도하게 올리면 기계와 금형에 무리가 갑니다.
제 판단으로는 기계와 금형에 무리가 가지 않는 범위의 압력과 속도를 먼저 설정하고, 그 안에서 성형이 안 된다면 금형수정을 검토하는 순서가 맞습니다. 리브살을 키우는 금형수정은 근본적인 해결책입니다. 수정 전까지 임시로 압력과 속도를 올려 양산을 이어가는 건 어쩔 수 없지만, 그걸 최종 조건으로 굳히면 나중에 더 큰 문제가 생깁니다.
시사출(試射出) 단계에서 다양한 조건을 검증해두는 것이 핵심입니다. 시사출이란 양산 전에 시험 삼아 사출을 진행하며 조건과 품질을 확인하는 단계입니다. 이 단계에서 미성형 발생 부위를 정확히 파악하고 금형수정 여부를 결정해야 합니다. 양산이 시작되면 금형을 손대기가 매우 어렵고, 그 상태에서 조건만 바꿔가며 버티는 건 현장에서 정말 힘든 일입니다. 현실적으로 500~1,000개의 양산 검증을 거치기 어려운 경우가 많은데, 그럴수록 시사출 단계의 검증 밀도를 높이는 것이 중요합니다.
국내 사출성형 산업 기술 기준에서도 성형 조건 이전에 금형 설계 단계에서의 유동 해석(Flow Analysis) 적용을 권장하고 있습니다(출처: 한국생산기술연구원). 실제로 유동 해석을 통해 미리 미성형 취약 부위를 파악하고 설계를 수정하면 현장 조건 작업의 부담이 크게 줄어듭니다.
콜드런너 금형과 밸브게이트 금형의 차이
현재 현장에서는 밸브게이트(Valve Gate) 금형을 주로 사용하는 추세입니다. 밸브게이트란 게이트를 핀으로 개폐하는 방식으로, 게이트 막힘이 없고 수지 잔량이 남지 않아 안정적인 충진이 가능합니다.
반면 콜드런너(Cold Runner) 금형은 노즐 온도, 계량, 배압 조건이 일정하게 유지되지 않으면 게이트 통과 시점에 변화가 생겨 미성형이 발생할 수 있습니다. 제가 직접 경험한 바로는 콜드런너 환경에서는 같은 설정이어도 사출마다 조금씩 결과가 달랐고, 그 원인을 찾는 데 상당한 시간이 걸렸습니다. 노즐 온도 편차 하나가 게이트 입구에서의 수지 점도를 바꾸고, 그게 충진 패턴에 영향을 주는 구조입니다.
수지 점도(Viscosity)란 수지가 얼마나 잘 흐르는지를 나타내는 물성값으로, 온도가 높을수록 낮아져 유동성이 좋아집니다. ABS 수지 기준으로 실린더 온도를 225~230도로 설정했을 때와 그보다 높게 올렸을 때 충진 거동이 달라지는 것은 이 때문입니다. 플라스틱 수지별 성형 온도 범위는 수지 제조사 데이터 시트에 명시되어 있으므로 그 범위 안에서 작업하는 것이 기본입니다(출처: 한국플라스틱산업협동조합).
미성형 조건을 잡을 때 확인해야 할 핵심 체크포인트는 다음과 같습니다.
- 계량 위치와 쿠션량이 안정적으로 유지되는지 확인
- 사출 속도 설정값과 실측값의 괴리를 파악하고 그에 맞는 압력 설정
- 보압전환 방식(시간 또는 위치) 선택과 알람 조건 설정
- 금형 온도 및 실린더 온도의 균일성 유지
- 콜드런너의 경우 노즐 온도와 배압의 안정적 제어
미성형 하나를 잡는 데도 이론과 경험이 동시에 필요한 이유가 여기에 있습니다. 현상을 보면서 왜 그런지를 설명할 수 있어야 다음에 같은 상황이 와도 흔들리지 않습니다.
미성형을 단순히 압력과 속도의 문제로만 보면 현장에서 계속 막히게 됩니다. 제 경험상 가장 중요한 건 미성형이 발생한 위치와 패턴을 먼저 정확히 읽는 것입니다. 그다음에 조건을 건드려야 방향이 맞습니다. 시사출 단계에서 충분히 검증하고, 금형수정이 필요하다면 미루지 않는 것이 장기적으로 훨씬 낫습니다. 이론 공부도 게을리하지 않는 것이 전제 조건임은 말할 것도 없습니다.
