금형만 잘 고르면 사출성형 절반은 성공이라는 말, 저도 처음엔 믿었습니다. 그런데 현장에서 직접 부딪혀보니 그게 전부가 아니었습니다. 금형 종류를 제대로 이해하지 못한 채 개발을 시작했다가 첫 사출에서 형상이 엉망으로 나와 수정비만 날린 적이 한두 번이 아닙니다. 이 글은 사출 금형의 종류와 선택 기준, 그리고 현장에서 체감한 현실적인 차이를 정리한 것입니다.
금형 종류와 러너 시스템, 이론과 현실의 간극
금형 구조를 처음 배울 때 가장 먼저 나오는 게 2단 금형과 3단 금형의 차이입니다. 2단 금형(2-plate mold)이란 캐비티와 코어를 분리하는 분리선이 하나뿐인 가장 단순한 구조로, 쉽게 말해 금형이 두 덩어리로 열리는 방식입니다. 반면 3단 금형(3-plate mold)은 중간에 판이 하나 더 들어가서 러너와 완성 부품이 동시에 자동 분리됩니다. 제가 직접 써봤는데, 러너 처리 공수가 많은 부품이라면 3단 금형이 확실히 유리합니다. 다만 금형 단가 자체가 올라가기 때문에 소량 생산에서는 오히려 손해를 보는 경우도 있었습니다.
러너 시스템 선택도 이와 비슷한 딜레마가 있습니다. 일반적으로 핫 러너 금형(hot runner mold)은 재료 낭비가 없고 사이클 타임이 짧아 대량 생산에 무조건 유리하다고 알려져 있습니다. 여기서 핫 러너란 금형 내부에 열을 유지하는 채널을 두어 플라스틱을 항상 용융 상태로 흘려보내는 방식으로, 러너 스크랩이 전혀 나오지 않는다는 장점이 있습니다. 그런데 제 경험상 이건 좀 다릅니다. 핫 러너 중에서도 밸브 게이트(valve gate) 방식을 쓰면 게이트 흔적을 최소화할 수 있어 외관 품질이 중요한 제품에 훨씬 유리한데, 이걸 모르고 오픈 게이트 핫 러너를 적용했다가 게이트 자국 때문에 금형을 다시 손댄 적이 있습니다. 밸브 게이트란 핫 러너 노즐 끝에 바늘처럼 생긴 핀이 열리고 닫히며 사출량을 제어하는 구조로, 게이트 품질이 오픈 방식보다 훨씬 깔끔합니다.
콜드 러너 금형(cold runner mold)은 비용이 낮고 유지보수가 쉬운 반면 러너 스크랩이 발생합니다. 소량 생산이나 재료 단가가 낮은 경우에는 충분히 합리적인 선택이고, 단열 러너 금형(insulated runner mold)은 그 중간 어딘가에 위치한 절충안입니다. 단열 러너란 두꺼운 러너 단면 자체가 열을 품어 플라스틱을 반용융 상태로 유지하는 방식으로, 전체 핫 러너 시스템을 갖추기 어려운 상황에서 활용됩니다. 저는 이 방식을 현장에서 거의 볼 일이 없었는데, 실제로 관리 조건이 까다로워 범용으로 쓰기엔 진입 장벽이 있습니다.
여기에 스택 몰드(stacked mold)까지 더하면 금형의 층위가 한층 복잡해집니다. 스택 몰드란 금형 안에 캐비티 층을 수직으로 여러 겹 쌓아 올린 구조로, 기계 설치 면적은 그대로 두면서 생산량을 두 배, 세 배로 끌어올릴 수 있습니다. 솔직히 이건 예상 밖이었습니다. 처음 봤을 때 이게 하나의 금형에서 나온 부품이 맞나 싶을 정도였고, 정렬 정밀도가 조금만 어긋나도 바로 불량이 나오기 때문에 금형 제작사의 기술 수준이 결과를 좌우합니다.
특수 금형이 필요한 순간
형상이 복잡해지면 기본 2단·3단 구조만으로는 부품을 뽑아낼 수가 없습니다. 언더컷(undercut), 즉 금형이 직선으로 열릴 때 걸리는 역방향 형상이 있는 부품에는 슬라이드 코어(slide core)가 필요합니다. 슬라이드 코어란 금형이 열리는 방향과 수직 또는 사방으로 움직이는 부가 기구로, 복잡한 형상을 물리적으로 빠져나올 수 있게 해줍니다. 원가 절감 목적으로 여러 부품을 하나로 합친 일체형 제품에서는 사면 슬라이드 방식이 채택되기도 합니다. 제가 직접 써봤는데, 이런 기구들에 유압 실린더를 연결하고 각종 안전 신호를 물려두지 않으면 금형 사고로 이어지기 쉽습니다. 실제로 신호 누락 하나로 슬라이드가 제자리에 오지 않은 상태에서 금형이 닫히는 아찔한 상황을 목격한 적이 있습니다.

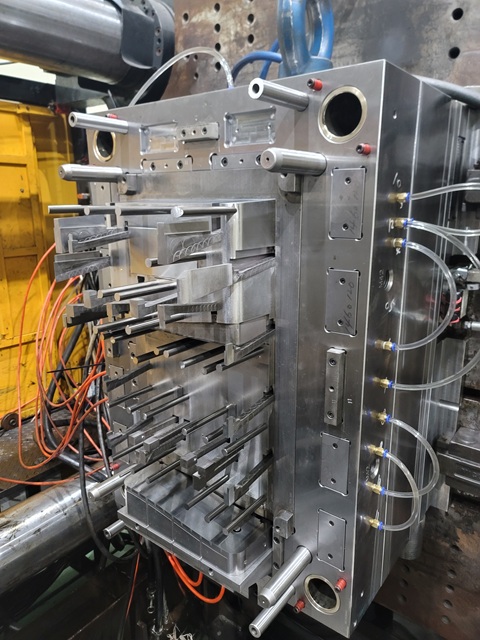

나사 풀기 금형(unscrewing mold)은 병 뚜껑이나 나사 체결부처럼 내부 나사산이 필요한 부품에 쓰입니다. 여기서 나사 풀기 금형이란 나사산 코어가 회전하면서 자동으로 빠져나오는 구조로, 수작업 없이 탈형이 이루어집니다. 인서트 금형(insert mold)은 금속 너트나 단자 같은 이종 소재를 금형 안에 미리 넣고 플라스틱을 사출해 일체화하는 방식이고, 오버몰딩(overmolding)은 이미 성형된 기재 위에 다른 소재를 한 번 더 씌우는 방식입니다. 두 가지 모두 의료기기나 전자 부품에서 자주 사용되며, 필름 사출 금형도 인서트 금형의 한 갈래로 볼 수 있습니다. 후방 사출 금형(back injection mold)이라는 것도 있는데, 게이트가 이젝터 핀과 함께 위치하는 것이 특징으로 디자인 요건에 의해 게이트 위치를 후면에 둬야 할 때 사용합니다.
- 2단 금형: 구조 단순, 소량~중량 생산, 러너 후처리 필요
- 3단 금형: 러너 자동 분리, 게이트 위치 유연, 금형 단가 상승
- 핫 러너(밸브 게이트 포함): 대량 생산·외관 품질 중시 제품에 적합
- 슬라이드 코어·사면 슬라이드: 복잡 형상·일체형 설계에 필수, 안전 신호 연결 필수
- 인서트·오버몰딩·나사 풀기: 이종 소재 결합·나사산 부품에 특화
금형 선택과 수명 등급, 처음부터 같이 정해야 하는 이유
금형을 선택할 때 수명 등급을 빠뜨리는 경우가 생각보다 많습니다. 미국 플라스틱 산업 협회(SPI, Society of the Plastics Industry)는 금형을 내구성과 사이클 수에 따라 101~105 등급으로 분류합니다(출처: Plastics Industry Association). 간단히 정리하면, 101등급은 100만 사이클 이상을 견디는 최고 내구성 금형이고, 105등급은 500사이클 이내의 프로토타입용입니다. 제 경험상 이 등급을 개발 초기에 명확히 정해두지 않으면, 나중에 금형이 예상보다 빨리 마모되어 생산 일정 전체가 흔들리는 상황이 생깁니다.
강철 금형(steel mold)은 대량 생산에 적합하고 수명이 길지만 초기 비용이 높습니다. 알루미늄 금형(aluminum mold)은 가공이 빠르고 비용이 낮아 프로토타입이나 소량 생산에 쓰이지만 내마모성이 떨어집니다. 일반적으로 강철 금형이 무조건 좋다고 알려져 있지만, 제 경험상 연간 생산 수량이 수만 개 미만이라면 알루미늄 금형으로도 충분히 버티는 경우가 많았습니다. 비용을 아낀 만큼 설계 변경 여지가 생기기도 했고요.
몰드플로우(Moldflow) 해석도 빠질 수 없는 이야기입니다. 몰드플로우란 금형 제작 전에 소프트웨어로 용융 플라스틱의 흐름, 압력, 냉각 패턴을 시뮬레이션하는 기술입니다. 이론적으로는 이 해석 결과대로 금형을 만들면 첫 사출부터 좋은 결과가 나와야 합니다. 하지만 솔직히 이건 예상 밖이었습니다. 시뮬레이션이 아무리 정확해도 실제 원재료 메이커마다 수지(resin)의 유동성과 수축률이 미묘하게 다르기 때문에, 해석 결과와 실물이 꼭 일치하지는 않습니다. 이 차이를 좁히려면 사출 업체, 재료 메이커, 금형 제작사가 개발 초기부터 한자리에 모여 성형 조건을 함께 논의해야 합니다.
제가 가장 아쉬웠던 건 이 협의 과정을 생략하고 개발을 밀어붙이다 첫 사출에서 웰드 라인(weld line)이 외관에 그대로 드러난 경우였습니다. 웰드 라인이란 금형 안에서 두 갈래로 나뉜 용융 수지가 다시 합쳐지는 지점에 생기는 선 모양의 결함으로, 외관뿐 아니라 강도에도 영향을 줍니다. 게이트 위치를 조금만 바꿨어도 막을 수 있었는데, 그 논의를 초반에 하지 않은 게 문제였습니다. 이후로는 품질·개발·생산·금형 담당자가 반드시 킥오프 단계에서 한 번은 얼굴을 맞대고 금형 구조와 게이트 방식을 결정하는 것을 원칙으로 삼고 있습니다(출처: Society of Plastics Engineers).
처음에 충분히 논의하고 제작했는데도 원하는 결과가 나오지 않을 때가 있습니다. 그럴 때는 감정적으로 수정에 바로 들어가기보다, 문제의 원인을 기록하고 분석한 뒤 심사숙고해서 수정 방향을 잡아야 합니다. 기술 축적이란 결국 이런 실패 데이터를 쌓아가는 과정이고, 그것이 다음 금형에서 같은 실수를 반복하지 않는 유일한 방법이라고 생각합니다.
자주 묻는 질문
Q. 핫 러너 금형이 무조건 좋은 건 아닌가요?
A. 일반적으로 핫 러너가 대량 생산에 최적이라고 알려져 있지만, 제 경험상 소량 생산이나 색상 교체가 잦은 제품에는 오히려 콜드 러너가 유리합니다. 핫 러너는 사전 비용과 유지보수 난이도가 높고, 퍼지(purge) 작업이 번거롭기 때문에 생산 규모와 운영 환경을 먼저 따져봐야 합니다.
Q. 금형 수명 등급(SPI 기준)은 어떻게 골라야 하나요?
A. 연간 생산 수량과 제품 라이프사이클을 먼저 추정한 뒤, 총 누적 사이클 수에 맞는 등급을 선택하는 것이 기본입니다. 제가 직접 겪어보니 등급을 너무 낮게 잡았다가 중간에 금형 교체 비용이 발생하는 것이 초기에 조금 더 투자하는 것보다 훨씬 비쌌습니다.
Q. 몰드플로우 해석을 하면 첫 사출이 바로 나오나요?
A. 몰드플로우 해석은 매우 유용한 도구이지만, 원재료 메이커마다 수지의 유동 특성과 수축률이 달라 시뮬레이션과 실물 사이에 차이가 생길 수 있습니다. 해석 결과를 맹신하기보다 사출 업체·재료 메이커와 성형 조건을 함께 검토하는 과정이 반드시 필요합니다.
Q. 인서트 금형과 오버몰딩의 차이가 뭔가요?
A. 인서트 금형은 금속 너트나 단자 같은 이종 부품을 금형 안에 넣은 상태에서 플라스틱을 사출해 일체화하는 방식입니다. 오버몰딩은 이미 완성된 플라스틱 기재 위에 다른 소재를 한 번 더 씌우는 방식으로, 소프트 그립이나 이중 색상 제품에 자주 쓰입니다. 두 방법 모두 공정이 추가되므로 사이클 타임과 비용을 사전에 충분히 검토해야 합니다.
Q. 슬라이드 코어를 쓰면 금형 사고 위험이 높아지나요?
A. 슬라이드 코어 자체가 위험한 것이 아니라, 안전 신호 연결이 불완전할 때 사고가 납니다. 유압 실린더로 구동되는 슬라이드에는 반드시 리밋 스위치 등 안전 신호를 연결해 슬라이드가 완전히 복귀한 것을 확인한 뒤에야 금형이 닫히도록 설계해야 합니다. 제가 현장에서 목격한 사고도 이 신호 누락에서 비롯된 것이었습니다.
결론
사출 금형의 종류는 단순히 외형 분류가 아니라, 생산량·제품 형상·원재료·비용 전체를 아우르는 설계 언어입니다. 2판에서 시작해 핫 러너, 슬라이드 코어, 밸브 게이트까지 선택지가 늘어날수록 초기 협의의 중요성도 함께 커집니다. 제 경험상 금형 구조와 게이트 방식을 개발 초기에 관련 부서 모두가 함께 정한 프로젝트는 수정 횟수가 눈에 띄게 줄었고, 반대로 그 과정을 건너뛴 프로젝트는 어김없이 첫 사출 이후 긴 수정 루프에 빠졌습니다.
금형 선택이 어렵게 느껴진다면, 지금 개발 중인 제품의 연간 생산 수량과 형상 복잡도부터 정리해 보는 것이 출발점입니다. 그 두 가지만 명확하면 금형 등급과 러너 방식의 범위가 자연스럽게 좁혀집니다.
