솔직히 저는 처음 금형 발주를 넣을 때 등급이라는 개념 자체를 깊게 생각하지 않았습니다. 그냥 "얼마나 찍을 건지"만 말하면 금형 업체에서 알아서 해주겠거니 했거든요. 그런데 막상 양산에 들어가고 나서 금형이 예상보다 빨리 망가지는 경험을 해보니, 처음부터 SPE-SPI 금형 분류 기준을 제대로 이해하고 들어가야 했다는 걸 뒤늦게 깨달았습니다. 이 글은 그 경험을 바탕으로, 금형 등급이 실제 현장에서 어떤 의미를 갖는지 정리한 것입니다.
수요 예측이 곧 금형 등급 결정이다
제품 개발 초기에 가장 먼저 해야 할 일은 생산량 예측입니다. 그게 곧 금형 등급을 결정하는 출발점이거든요. SPE-SPI 분류 시스템은 클래스 101부터 105까지 총 다섯 등급으로 금형을 나눕니다. 여기서 SPE-SPI란 미국플라스틱엔지니어협회(Society of Plastics Engineers)와 플라스틱산업협회(SPI)가 공동으로 만든 금형 분류 표준으로, 쉽게 말해 "이 금형은 몇 번이나 쏠 수 있는지"를 기준으로 등급을 나눈 국제 표준입니다(출처: Plastics Industry Association).
클래스 101은 100만 사이클 이상을 견디도록 설계된 최고 등급 금형입니다. 금형 베이스 경도는 최소 28 R/C, 코어와 캐비티 표면 경도는 최소 48 R/C 이상으로 요구됩니다. 여기서 로크웰 경도(R/C, Rockwell Hardness)란 금속 표면에 압입체를 눌렀을 때 얼마나 파고드는지를 측정하는 경도 단위로, 수치가 높을수록 표면이 단단하다는 의미입니다. 클래스 105는 반대로 500사이클 미만의 프로토타입 전용 금형으로, 경도 기준 자체가 없고 알루미늄이나 연강 같은 저렴한 소재도 사용할 수 있습니다.
제가 직접 경험해 봤는데, 현실에서 수요 예측이 빗나가는 경우가 생각보다 많습니다. 10만 개만 찍겠다고 클래스 104짜리 금형을 발주했다가 제품이 잘 팔려서 추가 생산을 하다 보면 금형이 먼저 나가 버립니다. 그때 가서 금형을 다시 만드는 비용이 처음에 조금 더 좋은 등급으로 발주하는 비용보다 훨씬 클 수 있습니다. 미래의 생산 규모 확장 가능성을 처음부터 고려하는 게 중요한 이유가 바로 여기 있습니다.
- 클래스 101: 100만 사이클 이상, 코어·캐비티 표면 경도 최소 48 R/C
- 클래스 102: 최대 100만 사이클, 연마재 사용 프로젝트에 적합
- 클래스 103: 최대 50만 사이클, 비연마성 소재 전용
- 클래스 104: 10만 사이클 미만, 연강·알루미늄 베이스 허용
- 클래스 105: 500사이클 미만, 프로토타입 테스트 전용
등급표가 말하지 않는 것들 — 재질 선정의 실제
SPE-SPI 등급표를 처음 봤을 때 제가 느낀 건 "생각보다 적용 범위가 좁다"는 것이었습니다. 이 등급 기준은 기본적으로 코어(Core)와 캐비티(Cavity), 즉 금형의 성형면을 이루는 핵심 부품의 재질과 경도를 정하는 데 사용됩니다. 코어와 캐비티란 플라스틱이 실제로 채워지는 공간을 형성하는 두 개의 금속 블록으로, 금형 품질을 좌우하는 가장 중요한 부위입니다.
그런데 밀핀(Ejector Pin)이나 몰드베이스(Mold Base) 같은 구조 부품에는 이 등급표가 딱히 해당되지 않습니다. 제 경험상 이 부분을 모르고 넘어가는 경우가 꽤 많습니다. 밀핀이란 성형이 완료된 제품을 금형에서 밀어내는 핀 형태의 부품이고, 몰드베이스는 코어와 캐비티를 고정시켜 주는 틀 전체를 가리킵니다. 이것들은 등급표 바깥에서 별도로 스펙을 챙겨야 합니다.
또 한 가지 아쉬운 점은, 눈으로는 등급을 구별할 수 없다는 겁니다. 클래스 101짜리 코어와 클래스 103짜리 코어를 나란히 놓으면 외관상으로는 거의 차이가 없습니다. 그나마 열처리(Heat Treatment)를 거친 부품은 표면에 산화색이나 질화층이 생겨서 어느 정도 티가 납니다. 열처리란 금속을 고온으로 가열한 뒤 냉각 방식을 제어해 표면 경도를 높이는 공정으로, 클래스 101·102처럼 높은 표면 경도가 필요한 금형에서는 필수적으로 거칩니다(출처: Society of Plastics Engineers). 반대로 열처리를 안 했다면 표면이 비교적 밝고 매끈한 생지(生地) 상태로 남아 있습니다. 경험이 쌓이면 이걸로 어느 정도 추측은 가능하지만, 정확한 확인은 경도계로 측정하는 수밖에 없습니다.
금형 수명은 관리가 절반이다 — 메인터넌스의 현실
금형 등급을 아무리 잘 정해도, 관리를 어떻게 하느냐에 따라 실제 수명은 완전히 달라집니다. 제가 현장에서 봐온 바로는, 같은 클래스 102 금형이라도 관리 잘 된 금형은 수명을 훌쩍 넘기고, 관리가 엉망인 금형은 절반도 못 찍고 나가는 경우가 비일비재합니다.
처음 생산에 투입된 신규 금형은 특히 초기 길들임 기간에 주의 깊게 관찰해야 합니다. 슬라이드(Slide) 작동 상태, 에젝터(Ejector) 작동 상태, 가이드핀과 부싱(Guide Pin & Bushing) 상태가 가장 먼저 점검해야 할 항목들입니다. 슬라이드란 언더컷이 있는 제품을 뽑기 위해 측면으로 움직이는 금형 부품이고, 에젝터는 성형 후 제품을 밀어내는 기구 전체를 말합니다. 가이드핀과 부싱은 금형이 정확히 닫히도록 안내하는 핀과 그 핀이 끼워지는 구멍 부품입니다. 이 세 곳에서 가스러기나 긁힘이 생기기 시작하면 그게 금형 고장의 전조 증상입니다. 미리 잡지 못하면 나중에 수리비가 훨씬 커집니다.

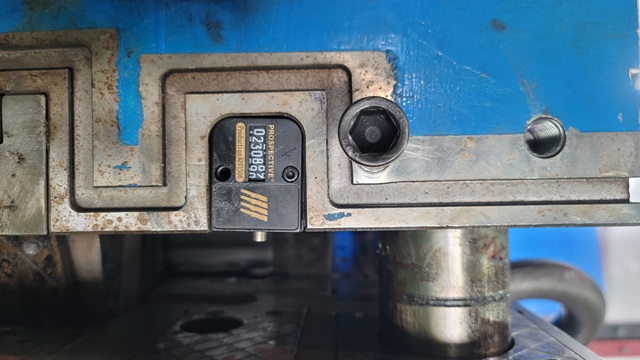

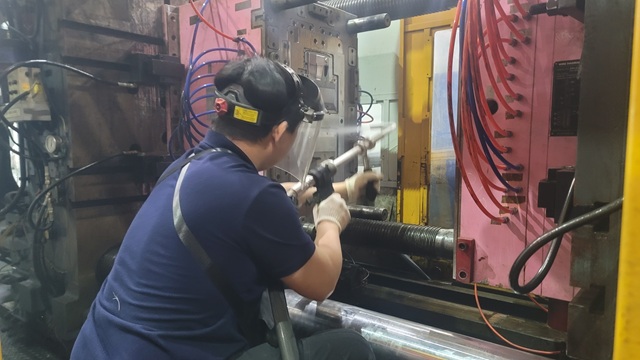

주기마다 금형을 분해 세척하고 윤활 그리스를 발라주는 것은 기본 중의 기본인데, 솔직히 이게 지켜지는 곳이 많지 않습니다. 중소기업에서는 원가 절감 압박에 메인터넌스(Maintenance) 주기가 뒤로 밀리는 일이 다반사입니다. 제가 경험한 현실도 다르지 않았고, 그 결과가 고스란히 금형 수명 단축으로 돌아왔습니다. 대기업들이 이 전체 프로세스를 체계적으로 운영할 수 있는 건 결국 전담 인력과 예산이 있기 때문입니다.
그리고 한 가지 더, 금형을 작동시키는 사출 성형기(Injection Molding Machine) 상태도 수명에 직접적인 영향을 줍니다. 성형기 형개 기구가 틀어지거나 형판 수평이 맞지 않으면 금형에 편하중이 걸려서 가이드핀과 부싱이 비정상적으로 마모됩니다. 성형기도 최소 1년에 한 번은 형개 기구 점검과 수평 조정을 받아야 하는데, 이 부분도 소홀히 여기는 경우가 많습니다. 금형과 성형기는 따로 봐선 안 되고, 하나의 시스템으로 함께 관리해야 수명을 제대로 끌어낼 수 있습니다.
자주 묻는 질문
Q. 클래스 101과 102 금형, 실제로 뭐가 다른가요?
A. 가장 큰 차이는 목표 사이클 수와 세부 사양의 필수 여부입니다. 클래스 101은 100만 사이클 이상을 목표로 냉각 채널 부식 방지, 금도금 에젝터 등이 필수 적용됩니다. 클래스 102는 최대 100만 사이클을 기준으로 비슷한 수준의 경도를 요구하지만, 일부 사양은 생산량에 따라 선택적으로 적용할 수 있어 비용 측면에서 조금 더 유연합니다. 제 경험상 연마성 소재를 쓰면서 100만 사이클 이하라면 102가 현실적인 선택입니다.
Q. 프로토타입 금형은 클래스 105로만 만들어야 하나요?
A. 꼭 그렇지는 않습니다. 클래스 105는 500사이클 미만을 전제로 초기 설계 검증이나 기능 테스트용으로 쓰는 가장 기본적인 프로토타입 금형입니다. 소재나 정밀도 요건이 있다면 클래스 104나 103으로 만들어도 무방하고, 실제로 초도 물량 소화 후 양산까지 이어가려는 경우라면 처음부터 103 이상으로 잡는 게 낫습니다. 제가 겪어봤는데 클래스 105로 시작했다가 양산 전환 시 금형을 새로 만드는 비용이 오히려 더 들었습니다.
Q. 금형 등급이 높으면 제품 품질도 자동으로 좋아지나요?
A. 등급이 높다고 제품 품질이 저절로 올라가지는 않습니다. 등급은 금형의 내구성과 정밀도 유지 능력을 보장하는 것이지, 제품 설계나 성형 조건을 대신해주지는 않습니다. 좋은 금형도 성형기 상태가 나쁘거나 메인터넌스가 안 되면 금방 품질이 떨어집니다. 제 생각에는 등급 선정보다 이후 관리 프로세스를 어떻게 가져가느냐가 품질 유지에 훨씬 더 중요한 변수입니다.
Q. 금형 세척 주기는 어떻게 잡는 게 맞나요?
A. 사용하는 수지 종류와 생산 환경에 따라 다르지만, 일반적으로 PVC나 난연재처럼 가스 발생이 많은 소재는 주기를 짧게 잡아야 합니다. 제 경험상 최소한 정기 PM(Preventive Maintenance) 일정을 생산 계획에 미리 넣어두는 게 현실적입니다. 금형이 막혀서 급하게 멈추는 것보다, 예방 차원에서 계획적으로 분해 세척하는 편이 전체 가동률을 훨씬 높게 유지해줍니다.
결론
SPE-SPI 금형 분류 체계는 단순히 등급을 나눠놓은 표가 아니라, 수요 예측에서 재질 선정까지 이어지는 의사결정의 기준점입니다. 처음 금형을 발주할 때 이 기준을 무시하면 결국 비용과 시간으로 다시 돌아옵니다. 제가 직접 겪어봤으니 더 확신합니다.
다만 등급표는 시작일 뿐입니다. 코어와 캐비티 재질을 정하는 기준이 되지만, 밀핀이나 몰드베이스 같은 부품은 별도로 챙겨야 하고, 금형이 완성된 이후의 유지보수 체계가 실제 수명을 결정합니다. 소규모 제조 현장일수록 이 부분이 흐지부지되기 쉬운데, 메인터넌스 주기를 생산 계획에 아예 못 박아두는 습관부터 시작하면 달라질 수 있습니다. 처음 몇 번만 철저히 지켜봐도 금형이 얼마나 오래가는지 눈으로 확인하게 됩니다.
