처음 공장에 들어섰을 때 사무실 벽에 걸린 문구가 있었습니다. "사출은 온도다." 그때는 그냥 슬로건이겠거니 했습니다. 그런데 현장을 몇 년 겪고 나니, 그 짧은 한 마디가 사출성형의 거의 전부를 담고 있다는 걸 인정하게 됐습니다. 불량의 시작도, 해결의 실마리도 결국 온도에서 나왔습니다. 냉각 효율, 레이놀즈 수, 스케일링 — 이론은 알겠는데, 현장에서 실제로 검증이 되는지는 여전히 의문입니다.
레이놀즈 수, 이론과 현장 사이의 거리
솔직히 저는 레이놀즈 수라는 개념을 현장에서 일하면서 제대로 따져본 적이 없었습니다. 냉각수가 흐르면 되는 거 아닌가, 그 정도였습니다. 그런데 냉각 효율이 왜 이렇게 들쭉날쭉한지 한번 파고들다 보니 이 숫자를 피해 갈 수가 없더군요.

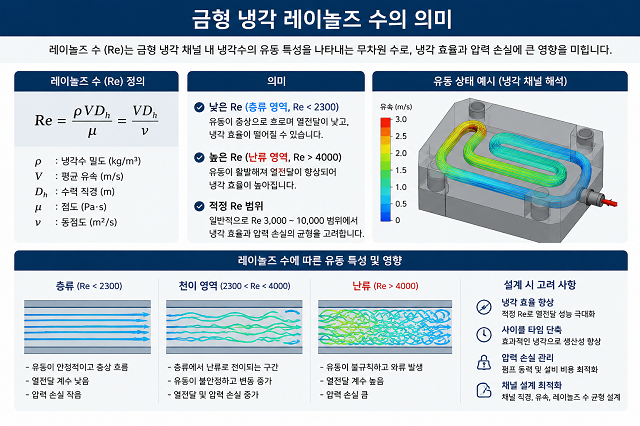

레이놀즈 수(Re)란 유체의 흐름 상태를 수치로 나타낸 것입니다. 계산식은 Re = (V × D) / ν로, 유속(V)과 유로 내경(D)을 곱한 뒤 동점도(ν)로 나눕니다. 여기서 동점도(ν)란 유체가 흐름에 저항하는 정도를 나타내는 값으로, 온도가 올라갈수록 물의 점도는 낮아집니다. 즉, 냉각수 온도가 높을수록 유체가 더 잘 흐르는 구조입니다.
이 수치가 4,000 이상이면 난류(turbulent flow) 영역에 들어섭니다. 난류란 유체가 불규칙하게 소용돌이치며 흐르는 상태로, 층류(laminar flow)와 달리 금형 표면과 냉각수 사이의 열교환이 훨씬 활발하게 일어납니다. 일반적으로 4,000에서 8,000 사이가 냉각 효율이 가장 높은 구간으로 알려져 있습니다(출처: 플라스틱코리아).
문제는 이 수치를 현장에서 실제로 확인하는 경우가 드물다는 겁니다. 유량계 하나 없이 냉각수 밸브를 감으로 조이고 있는 현장을 저는 적지 않게 봤습니다. 이론상 난류를 유지해야 냉각 효율이 좋다는 건 알겠는데, 그 상태가 실제로 달성되고 있는지 검증하는 과정 자체가 빠져 있는 경우가 많습니다.
- 레이놀즈 수 4,000 미만: 층류 상태, 열교환 효율 저하
- 레이놀즈 수 4,000~8,000: 난류 상태, 냉각 효율 최적 구간
- 유속·내경·동점도 세 변수 모두 관리해야 수치 유지 가능
- 압력 강하 발생 시 레이놀즈 수도 함께 낮아짐
스케일링이 쌓이면 생기는 일들
냉각 불량의 원인으로 가장 먼저 의심해야 할 것이 스케일링(scaling)입니다. 스케일링이란 냉각 회로 내벽에 수분 속 미네랄 성분이 굳어 쌓이는 현상으로, 눈에 보이지 않아도 열전달을 심각하게 방해합니다.
제가 실수한 부분이 있었는데, 초기에는 냉각수 흐름이 줄어들면 유량 밸브 문제나 펌프 압력 문제만 살폈습니다. 회로 내부 스케일 상태를 들여다볼 생각을 하지 못했던 겁니다. 나중에 보어 스코프(bore scope) — 내시경처럼 가는 카메라를 회로 내부로 넣어 상태를 확인하는 장비입니다 — 로 냉각라인을 확인해 보니 내벽이 상당히 좁아져 있었습니다.
수치로 보면 더 명확합니다. 0.5mm 두께의 스케일이 쌓이는 것만으로 50mm 두께의 강철을 냉각수와 금형 사이에 끼워 넣은 것과 비슷한 단열 효과가 생깁니다. 이건 제가 처음 접했을 때 믿기 어려웠습니다. 0.5mm가 2인치짜리 강철 벽과 맞먹는다는 게 직관적으로 와닿지 않았거든요. 그런데 실제로 금형 온도가 서서히 올라가 불량이 늘어나고 조건을 손대야 하는 상황을 겪고 나니, 그 수치가 과장이 아니라는 걸 알게 됐습니다.
스케일링이 진행되면 냉각회로의 출구온도와 입구온도 차이도 벌어집니다. 경험칙상 이 차이가 2.8°C를 넘으면 냉각이 제대로 이루어지지 않고 있다는 신호입니다. 이 기준을 꾸준히 모니터링하는 현장이 생각보다 많지 않습니다. 디스케일링(descaling) — 화학 용액을 순환시켜 스케일을 제거하는 작업 — 을 정기적으로 하는 곳도 드문 편입니다. 최근에는 생분해성 용액을 사용하는 쪽으로 선호가 옮겨가고 있는 추세입니다(출처: 플라스틱코리아).
온도 관리, 이론보다 더 복잡한 현실
냉각이 부족하면 박힘, 뒤틀림, 휨, 변형 같은 불량이 이어집니다. 이건 이론이 아니라 제가 매일 마주하는 현실입니다. 그래서 저는 조건 변경을 할 때 속도나 압력보다 냉각과 온도를 먼저 살핍니다. 냉각이 엉켜 있는 상태에서 성형 조건을 손대봐야 근본이 해결되지 않기 때문입니다.
일반적으로 같은 수지라면 같은 조건에서 같은 결과가 나온다고 알려져 있지만, 제 경험상 이건 좀 다릅니다. 같은 ABS라도 수지 메이커가 바뀌면 부식면에서의 표면 질감이나 광택이 달라지는 경우가 있습니다. 같은 금형, 같은 조건인데 수지 업체를 바꾸고 나서 표면 상태가 달라진 상황을 저는 직접 겪었습니다. 금형 온도를 5°C 올려서 해결한 경우도 있었는데, 그 5도가 단순한 숫자가 아니라 해당 수지의 결정화 온도에 얼마나 가까이 가느냐의 문제였습니다.
설비종합효율(OEE, Overall Equipment Effectiveness)이라는 개념이 있습니다. OEE란 장비의 가용성·성능·품질 세 가지 변수를 곱해 실제 생산 효율을 하나의 수치로 나타낸 지표입니다. 냉각은 이 중 성능 — 정해진 수량을 얼마나 빠르게 찍어내느냐 — 에 직접 영향을 줍니다. 냉각이 나빠져 사이클타임이 늘어나면 OEE 수치가 떨어지고, 이는 KPI(핵심성과지표)에도 그대로 반영됩니다.
콘포 멀 냉각(conformal cooling)처럼 금형 형상을 따라 냉각 채널을 설계하는 방식도 있습니다. 이론적으로는 균일한 열 제거가 가능한 방식인데, 실제로 이 설계가 레이놀즈 수 목표치를 달성하도록 검증된 것인지 저로서는 알 길이 없습니다. 금형업체가 설계 과정에서 이 수치를 실제로 계산하고 검증하는지, 모 업체 개발팀에서 그걸 요구하고 확인하는지 — 그 연결고리가 현장에서는 상당히 느슨합니다. 열화상 카메라나 유량계 같은 도구를 활용해 초기 계획을 세우고, 일관된 냉각 회로 유지보수 계획을 수립하는 것이 현실적으로 할 수 있는 최선이라고 생각합니다.
자주 묻는 질문
Q. 레이놀즈 수를 현장에서 직접 측정할 수 있나요?
A. 정확한 측정보다는 유량계와 온도계를 활용해 간접적으로 관리하는 방식이 현실적입니다. 출구 쪽에 온도계가 달린 유량계를 설치하면 냉각수 흐름과 온도 차이를 실시간으로 확인할 수 있고, 입출구 온도 차가 2.8°C를 넘는지 여부가 가장 기본적인 확인 기준입니다. 디지털 미터를 활용하면 인더스트리 4.0 환경에 맞게 데이터를 통합 관리할 수도 있습니다.
Q. 스케일링은 얼마나 자주 제거해야 하나요?
A. 모든 금형이 다르기 때문에 일률적인 주기를 정하기 어렵습니다. 제 경험상 금형 시운전 후 초기 열 분포 상태를 열화상 카메라로 기록해두고, 이후 주기적으로 같은 조건에서 비교 측정하는 방식이 효과적입니다. 특히 카스케이드나 버블러처럼 유로가 가늘고 복잡한 부분은 스케일이 더 빠르게 쌓이므로 별도로 관리해야 합니다.
Q. 수지 메이커를 바꿨을 때 표면 불량이 생기면 어떻게 해결하나요?
A. 저는 금형 온도를 5°C 단위로 올려보는 방식으로 접근했습니다. 특히 부식면처럼 표면 상태가 민감한 부위에서는 온도 변화가 결과에 직접 영향을 줍니다. 수지 업체와 함께 해당 소재의 결정화 온도 범위를 공유하고 조건을 맞추는 것이 근본적인 해결책이라고 생각합니다. 단독으로 해결하려 하면 시간이 많이 걸립니다.
Q. 콘포멀 냉각이 일반 냉각보다 항상 더 좋은가요?
A. 이론적으로는 금형 형상을 따라 설계된 콘포멀 냉각(conformal cooling)이 균일한 열 제거에 유리합니다. 하지만 실제로 레이놀즈 수 목표 구간을 달성하도록 설계·검증됐는지는 별개의 문제입니다. 설계 자체가 정교해도 압력 강하가 크면 냉각 효율이 오히려 낮아질 수 있어, 적절한 크기로 드릴 가공한 기존 방식이 많은 경우 여전히 효과적이라는 점을 기억해야 합니다.
결론
사출성형 현장에서 레이놀즈 수니 스케일링이니 하는 이론을 들으면, 맞는 말이긴 한데 내가 실제로 검증할 수 있나 싶은 생각이 먼저 듭니다. 저도 솔직히 모든 이론을 현장에서 검증하고 있지는 못합니다. 금형업체와 모업체 개발팀과 현장이 제대로 연결되지 않는 현실에서 혼자 해결하기엔 벽이 있습니다.
그래도 제가 지금 할 수 있는 것은 냉각과 온도를 가장 먼저 살피는 습관, 입출구 온도 차 2.8°C 기준을 놓치지 않는 것, 그리고 수지가 바뀔 때 금형 온도를 다시 확인하는 것입니다. AI가 설계하고 성형 조건까지 도출하는 시대가 온다면, 오히려 현장의 경험을 가진 사람들이 서로 뭉쳐야 할 필요가 더 커질 것 같습니다. 지금은 그 길이 아직 멀게 느껴져 씁쓸하기도 합니다.
