금형을 처음 사출기에 걸어볼 때, 솔직히 이게 맞는 건지 불안했습니다. 센터는 어떻게 맞추고, 이젝터봉 위치는 어떻게 맞춰야 하는지 아무도 제대로 알려주지 않았거든요. 그런데 막상 이해하고 나면 생각보다 단순한 원리로 맞아 들어갑니다. 이 글은 사출 금형의 구조와 취부 원리, 냉각 시스템, 사이클타임까지 제가 현장에서 직접 겪은 경험을 바탕으로 풀어봤습니다.

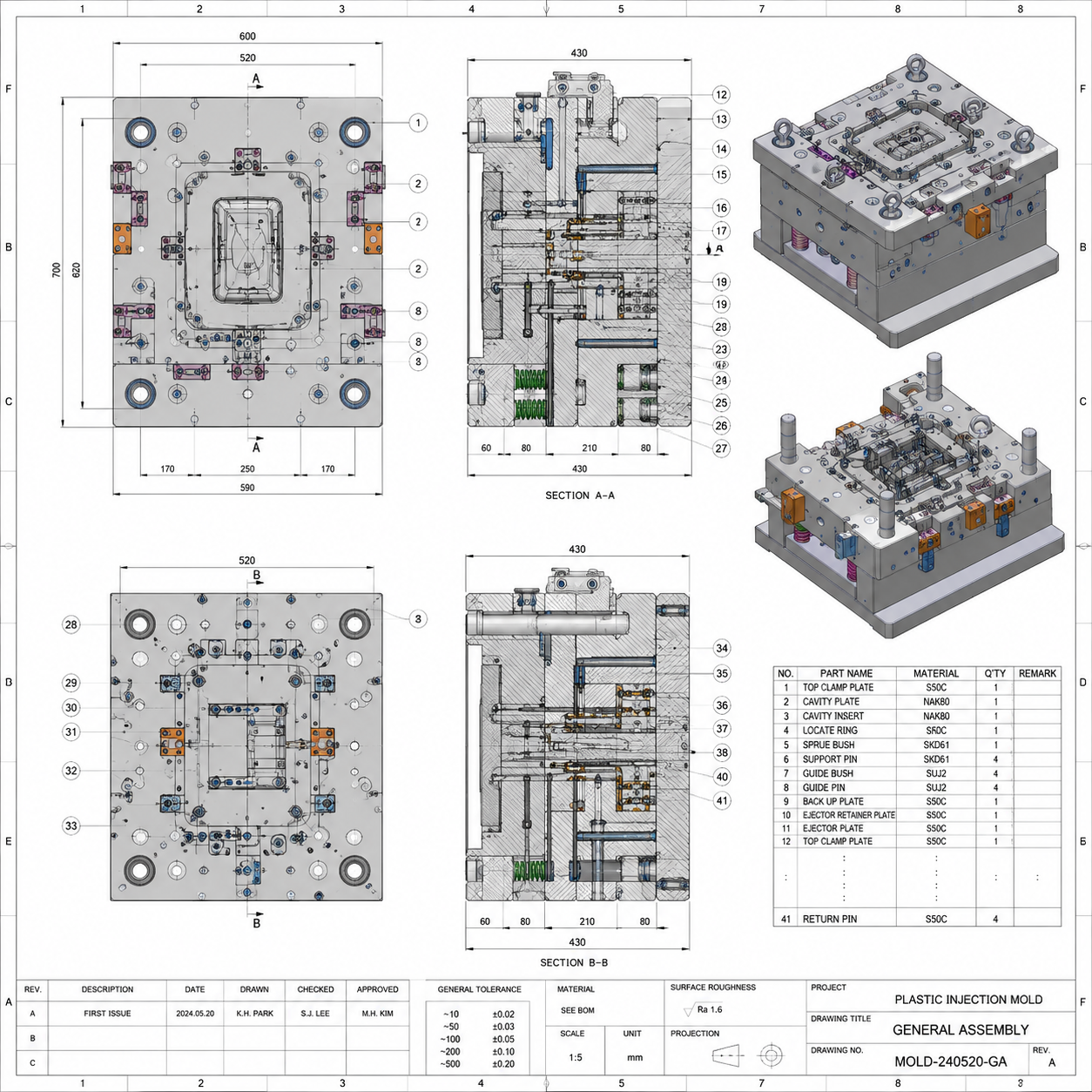

금형 취부, 알고 하면 절반은 먹고 들어갑니다
처음 금형을 사출기에 올릴 때 가장 많이 하는 실수가 센터 맞추기에 너무 집착하는 겁니다. 제가 직접 해봤는데, 금형이 기계 규격에 맞게 제작되어 있다면 로케이팅링 덕분에 사출대와 자동으로 센터가 맞춰집니다. 여기서 로케이팅링이란 금형 상측 고정판 중앙에 돌출된 링 형태의 부품으로, 사출기 고정 플래튼의 구멍에 끼워 맞춰짐으로써 금형과 사출기 노즐의 중심축을 일치시켜 주는 부품입니다. 수평만 잘 맞춰서 호이스트로 올리면 나머지는 거의 알아서 맞아 들어가는 구조입니다.
가동 측, 즉 움직이는 쪽을 보면 이젝터봉 위치도 마찬가지입니다. 여기서 가동 측이란 사출기의 형체 장치에 의해 전후로 움직이는 금형 절반을 말하며, 반대편인 고정 측은 사출기 고정 플래튼에 볼트와 클램프로 단단히 고정됩니다. 규격대로 제작된 금형이라면 이젝터봉 위치도 굳이 따로 맞추지 않아도 규격상 정렬되어 있습니다. 이걸 이해하고 취부 작업을 해야 헛수고를 줄일 수 있습니다.
문제는 금형 내부를 확인하거나 코어, 캐비티 상태를 점검하기 위해 상하측을 벌려야 할 때입니다. 여기서 코어와 캐비티란 각각 제품의 내측과 외측 형상을 만들어 주는 금형 내부의 핵심 부품입니다. 자동개폐기가 있는 공장이라면 다행이지만, 제가 경험한 현장들 중에 그런 곳은 거의 없었습니다. 결국 금형을 평평하게 눕히고 호이스트로 상측을 들어 올리는 방식을 쓰는데, 바닥이 조금만 기울어져 있거나 호이스트 체인이 비스듬히 당겨지면 금형이 버팁니다. 정교하게 맞물려 있는 구조라 억지로 당기다가 가이드핀이 휘어지는 경우를 저도 몇 번 봤고 직접 겪기도 했습니다. 숙련자가 아니면 사고 위험도 상당합니다. 손이 끼거나 발이 눌리는 일이 실제로 꽤 자주 일어납니다.
금형 취부 시 주의해야 할 핵심 포인트를 정리하면 다음과 같습니다.
- 수평을 맞춰 올리면 로케이팅링이 사출대 센터를 자동으로 맞춰줌
- 가동측 이젝터봉은 규격 금형이라면 별도 조정 불필요
- 상하 측 분리 시 바닥 수평과 호이스트 체인 방향이 가장 중요
- 가이드핀 손상 방지를 위해 무리한 힘 사용 금지
- 비숙련자 단독 작업은 사고 위험이 크므로 반드시 숙련자 동행
열과의 전쟁, 사출 금형의 냉각 시스템
사출 성형 현장에서 자주 듣는 말이 "열과의 전쟁"입니다. 처음엔 좀 과한 표현이라고 생각했는데, 제 경험상 이건 과장이 전혀 아닙니다.
수지, 즉 열가소성 플라스틱 원료는 수종에 따라 다르지만 보통 180도에서 350도 사이의 온도로 녹여서 사출 합니다. 사출기 실린더 외곽에 감긴 밴드 히터가 이 열을 공급하고, 내부 스크루가 회전하면서 수지를 전방으로 밀어 금형 안으로 주입하는 방식입니다. 수지가 게이트를 통과할 때 마찰열이 추가로 발생하는데, 여기서 게이트란 용융 수지가 금형 캐비티로 진입하는 매우 좁은 입구를 말합니다. 이 좁은 단면 때문에 마찰열이 생기고, 동시에 충전이 끝나면 게이트가 가장 먼저 식으면서 역류를 막아주는 역할도 합니다.
문제는 250도 전후의 수지가 금형 안으로 들어온 다음입니다. 이걸 빠르게 식혀야 다음 사이클로 넘어갈 수 있는데, 이때 냉각수 라인이 핵심 역할을 합니다. 금형 내부에는 냉각수가 흐르는 채널이 가공되어 있어 차가운 물을 순환시키면서 금형 온도를 낮춥니다. 20도짜리 냉각수가 들어가서 30도 안팎의 온도로 빠져나오는 방식입니다. 냉각이 부족하면 수지가 덜 굳은 상태로 금형이 열리고, 제품이 엿가락처럼 늘어나거나 뒤틀리는 불량이 생깁니다. 반대로 냉각을 너무 강하게 주면 수지가 제대로 충전되기 전에 굳어버릴 수도 있습니다. 이 균형을 잡는 것이 현장에서 가장 어려운 부분 중 하나입니다(출처: 한국금형공업협동조합).
사이클타임, 초 단위 싸움이 생산성을 가릅니다
사이클타임이란 금형을 닫고 사출하고 냉각 후 제품을 취출하는 한 번의 전체 공정에 걸리는 시간을 말합니다. 이 시간이 짧을수록 같은 시간 안에 더 많은 제품을 생산할 수 있습니다.
제가 일하던 현장에서 짧은 금형은 10초대, 복잡한 제품은 2분을 훌쩍 넘기도 했습니다. 30초짜리 사이클을 28초로 줄이는 것만으로도 하루 생산량이 수백 개 차이가 납니다. 그래서 현장에서는 냉각 조건, 보압 설정, 이젝터 속도 하나하나를 계속 조정합니다. 여기서 보압이란 사출 완료 직후 수지가 냉각 수축하는 것을 보완하기 위해 잠시 압력을 유지해 주는 공정으로, 제품 치수와 외관 품질에 직접 영향을 줍니다.
국내 사출 성형 산업은 자동차, 전자, 의료 부품 등 광범위한 분야에 걸쳐 있으며, 금형 기술 수준이 제품 경쟁력과 직결됩니다(출처: 한국생산기술연구원). 사이클타임 단축은 곧 원가 경쟁력으로 이어지기 때문에, 단순히 빠른 기계를 쓰는 것보다 금형 냉각 설계와 사출 조건 최적화가 훨씬 중요합니다.
이젝터 시스템도 사이클타임에 큰 영향을 줍니다. 이젝터 시스템이란 냉각이 완료된 제품을 금형에서 강제로 밀어내는 장치로, 이젝터핀이 제품을 밀어 올려 금형 외부로 취출 합니다. 이 속도가 느리거나 핀 위치가 잘못되면 제품이 찌그러지거나 취출 불량이 생깁니다. 제가 직접 조정해 보면서 느낀 건, 이젝터 속도보다 핀 배치 위치가 훨씬 중요하다는 점이었습니다.
사출 금형은 구조 자체를 이해하면 취부도, 냉각 조건 설정도, 사이클타임 단축도 훨씬 접근하기 쉬워집니다. 처음엔 복잡해 보이지만 원리는 단순합니다. 수지를 녹여 넣고, 빠르게 식혀 꺼내는 것의 반복입니다. 그 반복을 얼마나 정밀하고 빠르게 하느냐가 현장 실력입니다. 금형 구조에 관심이 생겼다면 직접 금형을 분해해 보거나 사출기 조건표를 한번 뜯어보는 것을 권합니다. 읽는 것과 만져보는 것의 차이는 생각보다 큽니다.
