힘들다고 내국인은 없고 현장에서는 외국인들이 많이 보입니다. 사출금형 하나 바꾸는 데 한 시간씩 걸린다는 게 말이 된다고 생각하십니까? 저도 처음엔 그냥 그런 줄 알았습니다. 그런데 직접 현장에서 호이스트 잡고 땀 흘리다 보니, 이게 단순히 시간문제가 아니라는 걸 뼈저리게 느꼈습니다. 사출 현장의 금형교체는 아직도 많은 공장에서 사람 손에 전적으로 의존하고 있고, 그 구조적 한계가 생각보다 훨씬 깊습니다.
현장배경, 우리 현장이 아직 수동인 이유

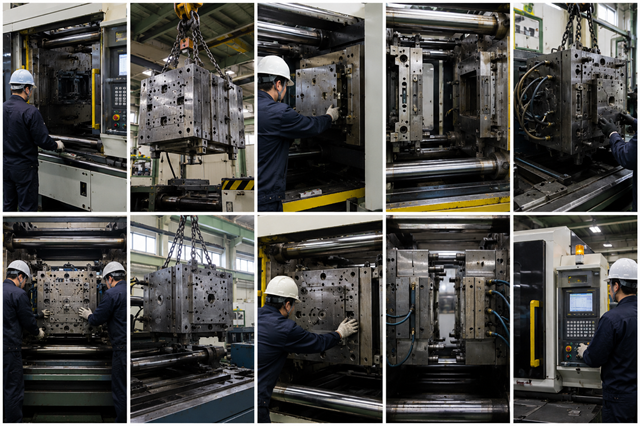

350톤급 사출기를 기준으로 금형교체 작업을 설명하자면, 우선 타이바(tie bar)부터 이야기해야 합니다. 타이바란 사출기의 고정측과 이동 측 플래튼을 연결하는 굵은 기둥 형태의 구조물로, 형체력을 버텨주는 핵심 부품입니다. 이 타이바 사이로 금형을 들어 올려 넣는 작업이 호이스트 없이는 불가능하고, 저희 현장에서는 그 호이스트를 사람이 직접 조작합니다.
제가 직접 겪어보니 호이스트 운전이 생각보다 훨씬 까다롭습니다. 금형 무게가 수백 킬로그램에 달하는데, 조금만 방향이 틀어져도 기계에 부딪히거나 작업자 발등으로 떨어질 위험이 있습니다. 실제로 업계에서는 크레인이나 호이스트 작업 중 금형이 낙하해 사망하는 사고가 드물지 않게 발생합니다. 고용노동부 산업재해 통계에 따르면 제조업 현장에서 크레인·호이스트 관련 사고는 매년 꾸준히 보고되고 있습니다(출처: 고용노동부).
금형을 기계에 장착한 뒤에도 일이 끝나지 않습니다. 에젝타봉을 위아래 4군데에 끼워서 이젝터 핀이 제대로 작동하도록 맞춰줘야 하고, 냉각수 호스도 인(IN)과 아웃(OUT) 방향에 맞게 손으로 일일이 연결해야 합니다. 여기서 인(IN)/아웃(OUT)이란 금형 내부를 순환하는 냉각수의 유입구와 배출구를 가리키는 말로, 방향이 바뀌면 냉각 효율이 떨어지거나 불량이 쏟아집니다. 제 경험상 이 냉각 호스 연결을 한 번이라도 잘못하면, 성형 조건을 아무리 잘 잡아도 수축이나 웰드라인 같은 외관 불량을 막기가 어렵습니다.
저희 공장의 냉각 설비는 꽤 오래됐습니다. 일부 구간은 카플러(coupler) 방식으로 단번에 연결할 수 있지만, 전체 시스템이 낡아서 누수도 잦고 호스가 터지는 일도 심심찮게 생깁니다. 카플러란 별도의 공구 없이 원터치로 배관을 연결·분리할 수 있는 이음 장치를 말합니다. 부분적으로는 편리한데, 설비 자체가 오래된 탓에 근본적인 해결책은 되지 못하고 있습니다.
클램프 자동화 기술은 이미 존재한다
사실 이 문제를 해결할 기술은 이미 나와 있습니다. 마그네트 클램프(magnet clamp)가 대표적입니다. 마그네트 클램프란 전자석 원리를 이용해 금형을 플래튼에 자동으로 고정하는 장치로, 기존의 볼트 체결 방식을 대체합니다. 버튼 하나로 금형이 플래튼에 달라붙으니, 작업자가 손으로 하나하나 볼트를 조이는 시간이 사라집니다.
여기에 오토 커플러(auto coupler) 시스템까지 결합하면 냉각수, 유압, 에어 라인을 금형이 장착되는 동시에 자동으로 연결할 수 있습니다. 오토 커플러란 금형이 정위치에 들어오는 순간 배관이 자동으로 체결되는 장치로, 휴먼 에러(human error)를 원천적으로 차단합니다. 제가 지금껏 경험한 냉각 오연결 불량들이 이 하나로 없어진다고 생각하니, 솔직히 부러웠습니다.
이런 자동화 흐름이 글로벌 제조업 현장에서 빠르게 확산되고 있다는 것은 수치로도 확인됩니다. 한국생산성본부 자료에 따르면 스마트 제조 전환을 추진한 중소기업의 생산성이 평균 17% 이상 향상된 것으로 조사되었습니다(출처: 한국생산성본부). 기종변경 시간 단축이 그 핵심 요인 중 하나입니다.
자동화 금형교체 시스템의 핵심 구성 요소를 정리하면 다음과 같습니다.
- 마그네트 클램프: 전자석으로 금형을 플래튼에 자동 고정, 볼트 체결 작업 불필요
- 오토 커플러: 냉각수·유압·에어 라인을 금형 장착 시 자동 연결, 오연결 방지
- 금형 대차(cart) 시스템: 금형을 레일 위에 올려 수평 이동, 호이스트 낙하 위험 제거
- 형두께 자동 조정: 금형 두께에 맞게 플래튼 간격을 자동으로 세팅
중소기업 현실과 앞으로의 전망
문제는 비용입니다. 마그네트 클램프와 오토 커플러를 한 대에 적용하는 것만 해도 투자 규모가 만만치 않고, 금형 대차 시스템까지 들이려면 기계 사이 통로도 넓혀야 합니다. 저희 공장은 사람 한 명이 겨우 지나다닐 정도로 기계 간격이 좁습니다. 레이아웃 자체를 바꾸지 않으면 대차가 들어올 공간이 없다는 얘기입니다. 초기 투자 비용에 공장 구조 변경 비용까지 더하면, 중소기업 입장에서는 선뜻 결단을 내리기가 쉽지 않습니다.
그래서 지금도 저희 현장은 형두께 조정(mold thickness adjustment)을 수동으로 하고, 냉각 호스를 손으로 연결하고, 금형 센터를 자로 재어 가며 맞춥니다. 형두께 조정이란 금형의 두께에 맞게 이동 플래튼의 위치를 조절해 최적의 형체력이 걸리도록 세팅하는 작업입니다. 이 과정에서 조금이라도 틀어지면 플래튼이 잠겨버려 금형을 열지 못하는 상황까지 생깁니다. 제가 직접 겪어보니 한 번 잠기면 그 원인 찾는 시간만 30분은 그냥 날아갑니다.
전문 인력 부족도 복잡하게 얽혀 있습니다. 사출 조건 잡는 법, 금형 센터 맞추는 법, 냉각 라인 확인하는 법, 이 모든 걸 몸으로 익혀야 하는데 배우려는 사람이 점점 줄고 있습니다. 자동화가 되지 않는 한 이 악순환은 계속될 수밖에 없습니다.
결국 자동화는 선택이 아니라 시간문제라고 생각합니다. 사람이 깔려 다치는 사고, 냉각 오연결로 쏟아지는 불량, 기종변경에 낭비되는 한 시간. 이 모든 것이 비용입니다. 당장 마그네트 클램프 시스템 전체를 도입하기 어렵다면, 카플러 교체나 형두께 자동 조정부터 단계적으로 적용하는 것도 현실적인 방법입니다. 저희 현장도 언젠가는 그 방향으로 가야 한다고, 직접 땀 흘리며 작업해 본 사람으로서 확신합니다.
