플라스틱 사출성형 현장에서 30년 가까이 일하면서 제일 속을 썩인 불량이 뭐냐고 묻는다면, 저는 주저 없이 휨이라고 답할수 있습니다. 수축, 미성형, 웰드라인은 원인이 비교적 눈에 보이는데, 휨은 눈에 보이지 않는 힘들이 복합적으로 싸우다가 제품이 틀어지는 현상이라 이론으로 배운다고 해결되는 게 아닙니다. 저도 처음엔 조건 하나 바꿨다가 오히려 반대 방향으로 더 휘어버린 제품을 들고 멍하니 서 있던 적이 한두 번이 아닙니다.
원인분석, 휨은 왜 이렇게 잡기가 어려운가

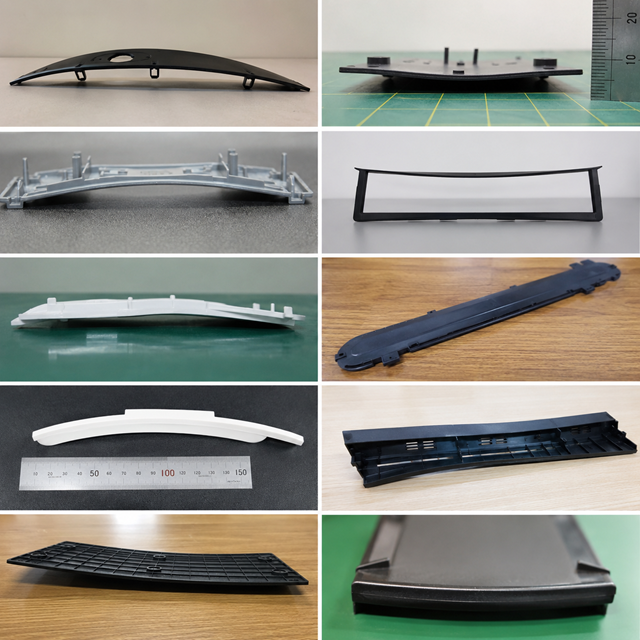

사출성형에서 휨(warpage)이란 성형품이 금형에서 빠져나온 뒤 의도한 형상을 유지하지 못하고 뒤틀리거나 구부러지는 현상입니다. 여기서 휨이란 단순히 한 방향으로 구부러지는 것에서 시작해, 트위스트(twist)처럼 비틀리는 형태까지 포함하는 넓은 개념입니다.
문제는 원인이 하나가 아니라는 겁니다. 수지 자체의 이방성(anisotropy), 즉 흐름 방향과 직각 방향에서 수축률이 다른 성질, 금형 냉각 속도의 불균형, 잔류 응력, 보압 조건, 게이트 위치까지 전부 얽혀 있습니다. 여기서 잔류 응력이란 성형 후 제품 내부에 남아 있는 내부 힘을 말하는데, 이게 온도 변화나 외력 없이도 시간이 지나면서 제품을 서서히 변형시키는 원인이 됩니다.
특히 PP나 PE 같은 결정성 수지는 성형 수축률 자체가 크고, 냉각 속도에 따라 결정화도가 달라지면서 수축 편차가 극심하게 벌어집니다. 반면 ABS 같은 비결정성 수지는 상대적으로 수축률이 낮고 균일해서 같은 조건이라도 훨씬 다루기 쉽습니다. 제가 직접 현장에서 겪어보니, PP 박스형 제품 하나 잡는 데 걸리는 시간이 ABS 제품의 서너 배는 됐습니다.
박스형 성형품의 경우 코어 측 온도가 캐비티 측보다 높으면, 코어 면 전체에 인장력이 발생하면서 구조적으로 가장 약한 측벽 중앙부가 안쪽으로 당겨지는 안쪽 휨이 생깁니다. 판 모양 제품은 금형 온도가 높은 면이 낮은 면보다 냉각이 느려서, 그쪽 수축이 더 크게 발생해 높은 온도 쪽으로 휘는 방향을 보입니다. 이 두 가지만 봐도 금형 온도 제어 하나가 얼마나 중요한지 알 수 있습니다.
한국소성가공학회에서 발표된 연구들을 보면, 사출성형 휨 불량의 주요 인자를 크게 재료, 금형 설계, 성형 조건 세 범주로 분류하고 있으며, 단일 인자 개선보다 복합적 접근이 효과적이라는 결론이 반복적으로 나옵니다(출처: 한국소성가공학회).
밸브게이트가 바꿔놓은 것들
제가 현장에 처음 들어섰을 때만 해도 핫런너 시스템이 막 도입되던 시기였습니다. 지금 생각해 보면 그때는 게이트 밸런스를 맞추는 것 자체가 금형 설계자의 감에 크게 의존했고, 다점 게이트 금형은 조건 세팅이 하나 틀어지면 웰드라인과 휨이 동시에 터져 나왔습니다.
밸브게이트(valve gate)는 사출성형의 게이트를 물리적으로 개폐하는 핀 형태의 장치입니다. 여기서 밸브게이트란 단순히 수지를 차단하는 역할에서 나아가, 각 게이트의 열리는 타이밍과 닫히는 타이밍을 독립적으로 제어할 수 있는 시스템을 의미합니다. 이를 통해 수지 충전 순서를 설계자가 의도한 대로 조절할 수 있습니다.
일반적으로 핫런너만으로는 충전 밸런스를 완벽히 맞추기 어렵다고 생각하는 분들도 있는데, 저는 그 한계를 밸브게이트가 상당 부분 해소해 줬다고 봅니다. 게이트별로 사출 시간과 보압 타이밍을 다르게 설정할 수 있으니, 형상이 비대칭이거나 리브 구조가 복잡한 제품에서 부위별로 충전 속도를 조율하는 게 가능해졌습니다. 웰드라인 위치도 옮길 수 있고, 특정 부위의 수축을 집중적으로 관리할 수도 있습니다.
물론 밸브게이트가 갖는 장점만 있는 건 아닙니다. 제어할 수 있는 변수가 많아진다는 건, 반대로 그만큼 추론해야 할 조건의 경우의 수도 폭발적으로 늘어난다는 뜻입니다. 솔직히 이건 예상 밖이었습니다. 처음 밸브게이트 금형을 세팅할 때, 변수가 많아져서 오히려 조건을 잡는 데 더 오래 걸린 적이 있습니다. 그게 장점이자 단점이라는 걸 몸으로 배운 셈입니다.
밸브게이트와 함께 빠질 수 없는 게 온조기 성능의 발전입니다. 온조기란 금형 온도를 일정하게 유지하도록 냉각수 또는 오일을 순환시키는 장치를 말합니다. 예전 온조기는 설정 온도와 실제 금형 온도 사이 편차가 꽤 컸는데, 요즘은 PID 제어 방식으로 정밀도가 많이 높아졌습니다. 금형 온도가 흔들리면 수축률이 매 사이클마다 달라지고, 그 누적이 결국 휨으로 나타납니다. 그 기반이 안정되니 다른 조건 튜닝에 집중할 수 있게 된 겁니다.
현장에서 실제로 통하는 대책과 앞으로의 방향
제 경험상 휨 대책을 세울 때 가장 효과가 컸던 접근 순서는 다음과 같습니다.
- 금형 온도 편차 확인: 캐비티와 코어 양면의 온도를 독립 제어하고, 휨이 발생하는 쪽 면의 온도를 낮추는 것부터 시작합니다.
- 보압 다단 제어 적용: 보압 1단은 낮게 설정해 성형품 본체를 먼저 고화시키고, 보압 2단은 압력을 높여 리브부 중심의 잔류 용융 수지를 충전합니다. 이 절환 타이밍이 조금만 틀려도 효과가 없거나 버(flash)가 발생하기 때문에, 처음엔 짧은 간격으로 시간을 조금씩 바꿔가며 최적점을 찾습니다.
- 사출 속도 조정: 충전 완료 직전까지는 속도를 높게 유지하고, 95% 충전 시점에서 낮은 보압으로 전환합니다. 이렇게 하면 게이트 측과 제품 말단부의 수지 온도 차와 응력 차를 줄일 수 있습니다.
- 수지 배향 이방성 대응: 유리 섬유 함유 수지나 결정성 수지에서 트위스트가 발생하면 금형 온도와 수지 온도를 함께 올려 분자 배향을 완화하는 방향으로 접근합니다.
이 과정에서 저는 기록의 중요성을 뼈저리게 느꼈습니다. 솔직히 말하면, 젊을 때는 조건을 바꾸고 결과만 보고 다음 시도로 넘어갔습니다. 기록하지 않으니 비슷한 실수를 반복하고, 반년 전에 잡았던 조건을 다시 금형이 올라왔을 때 처음부터 찾아야 했습니다. 지금은 조건 변경 이력과 불량 발생 상황을 모두 기록하고 있는데, 이게 쌓이면 회사 전체의 기술 자산이 됩니다.
최근엔 금형기술자들도 세대가 바뀌면서 사출 공정에 대한 이해가 얕은 경우를 자주 접합니다. 제품 개발 단계에서 사출 수축을 고려하지 않은 설계가 현장에 내려오면, 시사출 단계에서 설명하는 데만 반나절이 걸리기도 합니다. 금형 냉각 설계를 지원하는 CAE 해석 프로그램 기술은 이전보다 많이 발전했지만(출처: Moldflow 기술 문서, Autodesk), 그걸 해석할 수 있는 사람이 현장에 없으면 결국 사출기 앞에서 몸으로 때우는 수밖에 없습니다.
앞으로 온조기, 성형기, 금형 온도 감시 시스템이 하나의 통합 플랫폼으로 연결된다면 휨 불량률은 지금보다 훨씬 낮아질 가능성이 있습니다. 실시간으로 금형 각 부위의 온도를 감시하면서 성형 조건을 자동으로 보정하는 방향이 기술적으로 충분히 가능한 시대가 됐습니다. 다만 그 시스템을 다룰 사람이 기본 원리를 이해하고 있어야 한다는 전제는 변하지 않습니다.
결국 휨은 단순히 조건 하나를 바꾼다고 해결되는 불량이 아닙니다. 수지 특성, 금형 설계, 냉각 구조, 성형 조건이 모두 맞물려야 잡히는 문제입니다. 아직도 현장에서 이 불량을 처음 만나는 분들이라면, 이론 공부와 함께 조건 변경 기록을 습관화하는 것부터 시작하시길 권합니다. 수십 번의 시행착오가 쌓인 기록이, 결국 가장 빠른 길이 됩니다.
참고: 사출성형 불량대책사례집
