티스토리 뷰
목차
배압(Back Pressure)이 가스만 잡는 조건이라고 생각하신다면, 그건 절반만 맞는 이야기입니다. 저는 현장에서 배압 하나로 수축, 미성형, 심지어 휨까지 달라지는 걸 직접 겪었습니다. 이론서에는 잘 나오지 않는 그 경험들을 지금부터 풀어보겠습니다.
배압의 역할과 팩트: 가스 제거가 전부가 아닙니다
배압이 가스를 제거한다는 사실은 대부분 알고 있습니다. 그런데 배압이 샷 사이즈(Shot Size), 즉 한 번의 사출에 투입되는 수지의 양까지 직접적으로 조절한다는 사실은 얼마나 인지하고 계십니까?
배압(Back Pressure)이란, 가소화(Plasticization) 단계에서 스크류가 뒤로 물러나는 동작에 저항을 거는 압력을 말합니다. 여기서 가소화란 고체 상태의 수지 펠릿을 열과 마찰로 녹여 균일한 용융 상태로 만드는 과정입니다. 이 과정에서 배압이 충분히 걸리지 않으면 수지 내부에 공기주머니가 생기거나 밀도가 불균일해져 사출 결과물이 들쭉날쭉해집니다.
일반적으로 초기 배압 설정은 수지 종류와 금형 설계에 따라 50~300 PSI(파운드/제곱인치) 범위에서 시작합니다(출처: Hitop Industrial). 여기서 PSI란 압력 단위로, 1 PSI는 약 0.007 MPa에 해당합니다. 이 숫자를 기준으로 재료 특성에 맞게 점진적으로 조정하는 것이 핵심입니다.
배압이 품질에 영향을 주는 항목을 정리하면 다음과 같습니다.
- 가스 트랩(Gas Trap) 제거: 용융 수지 내부의 공기와 휘발 가스를 배출해 기포 결함을 방지합니다
- 샷 사이즈 안정화: 스크류에 가해지는 저항이 일정해야 매 사이클마다 동일한 수지량이 계량됩니다
- 수축(Sink Mark) 억제: 수지 밀도가 높아지면 냉각 후 부피 감소량이 줄어 수축 흔적이 줄어듭니다
- 미성형(Short Shot) 방지: 밀도 균일성이 확보되어야 금형 구석까지 수지가 제대로 채워집니다
- 휨(Warpage) 감소: 수지 내 잔류 응력 분포가 배압의 영향을 받아 휨 정도가 달라집니다
또한 섬유 강화 수지(Fiber-Reinforced Resin)를 사용할 때는 배압을 지나치게 높이면 섬유가 꺾여 기계적 강도가 떨어집니다. 여기서 섬유 강화 수지란 유리섬유나 탄소섬유를 혼합하여 강도를 높인 플라스틱 복합소재입니다. 이 경우엔 배압을 낮게 유지해 섬유 길이와 배향을 보존하는 것이 우선입니다(출처: PlasticsToday).
흔히들 배압을 올리면 실린더 온도가 올라간다고 생각하는 분들도 있는데, 저는 이 부분이 조금 다르다고 봅니다. 배압 단독으로 온도에 미치는 영향은 생각보다 크지 않습니다. 진짜 문제는 계량속도(Screw Recovery Speed)를 함께 올렸을 때입니다. 스크류 회전이 빨라지면 마찰열이 급격히 증가하고, 거기에 배압까지 높으면 수지가 실린더 안에서 과열되어 열적 열화(Thermal Degradation)가 발생합니다. 열적 열화란 수지가 지나치게 높은 온도에 노출되어 분자 구조가 파괴되는 현상으로, 색상 변색이나 물성 저하로 이어집니다.
현장 경험과 밸브게이트: 제가 직접 써본 배압 조정법
현장에서 배압을 경시하는 분위기를 저는 꽤 자주 봤습니다. 불량이 나면 사출 압력이나 금형 온도부터 건드리는 경우가 많은데, 제 경험상 배압을 먼저 점검했을 때 해결된 케이스가 적지 않았습니다.

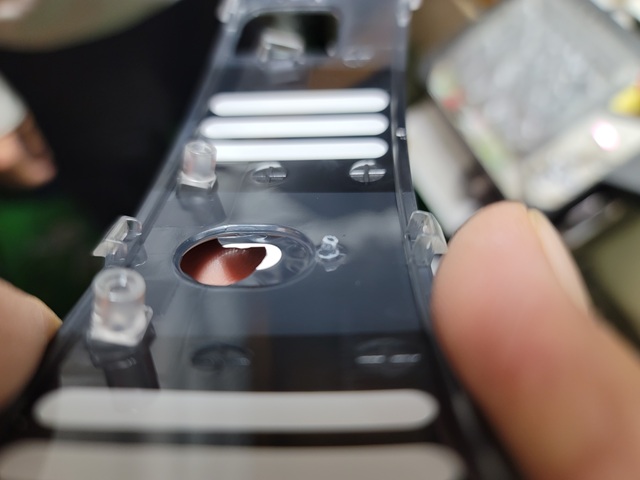

특히 밸브게이트(Valve Gate) 수축 문제는 배압으로 잡을 수 있다는 걸 제가 직접 써봤습니다. 밸브게이트란 핀이 물리적으로 게이트를 개폐하는 방식의 핫런너 시스템으로, 게이트 흔적이 남지 않아 외관 부품에 많이 씁니다. 그런데 이 게이트 주변에 수축이 생기면 처음엔 보압(Packing Pressure)이나 보압 시간을 올리게 되는데, 그것만으론 해결이 안 되는 경우가 있습니다.
제가 이 상황에서 시도한 순서는 이렇습니다. 먼저 계량속도를 낮춥니다. 계량속도를 낮추면 마찰열이 줄어 수지 온도가 소폭 낮아지고, 수지의 점도가 올라가면서 밀도가 안정됩니다. 그다음 배압을 단계적으로 올립니다. 배압이 높아지면 스크류가 뒤로 빠지는 속도가 느려지고, 수지가 더 촘촘하게 압축된 상태로 계량됩니다. 이렇게 밀도가 높아진 수지가 금형에 들어가면 냉각 후 수축량이 줄어드는 것입니다.
PC(폴리카보네이트)와 PP(폴리프로필렌)는 이 조건에 특히 민감하게 반응하는 걸 경험상 알 수 있었습니다. PC는 배압을 적절히 올렸을 때 가스가 줄면서 충진이 눈에 띄게 좋아졌습니다. 반면 PP는 배압 조정 폭을 잘못 잡으면 바리(플래시, Flash)가 발생하거나, 반대로 너무 낮추면 미성형이 날 정도로 민감했습니다. 솔직히 이건 예상 밖이었습니다. PP는 유연한 수지라 배압에 덜 반응할 것이라고 처음엔 생각했기 때문입니다.
저는 배압을 조정한 뒤 중간에 퍼징(Purging)을 한 번 진행합니다. 퍼징이란 실린더 내부의 수지를 비워내는 작업으로, 뽑아낸 수지를 손으로 잡아당겨 점도와 탄성을 직접 확인합니다. 수지가 고르게 늘어나면 가소화 상태가 양호하다는 신호고, 툭툭 끊기거나 색이 변했다면 과열이나 체류 문제가 있다는 판단 기준이 됩니다. 장비 수치만 믿지 않고 손끝으로 수지 상태를 확인하는 이 습관이 제게는 가장 빠른 진단 방법입니다.
스프루(Sprue) 끝단에 수축이 생길 때도 배압이 변수가 된다는 사실도 놓치면 안 됩니다. 스프루란 사출기 노즐에서 금형 러너로 이어지는 수지 통로를 말합니다. 이 부위는 두께가 있어 냉각이 느리고 수축이 남기 쉬운데, 배압을 높여 수지 밀도를 올리면 이 부위의 수축도 줄일 수 있었습니다. 제가 직접 확인한 결과입니다.
자주 묻는 질문
Q. 배압을 올리면 실린더 온도가 무조건 올라가나요?
A. 배압 단독으로는 온도 영향이 생각보다 크지 않습니다. 문제는 계량속도와 배압을 동시에 올릴 때입니다. 스크류 마찰열과 배압이 함께 작용하면 수지가 과열되어 열적 열화가 발생할 수 있으므로, 두 조건은 반드시 같이 고려해야 합니다.
Q. 밸브게이트 수축이 안 잡힐 때 배압 말고 다른 방법도 있나요?
A. 보압 시간과 보압 압력을 먼저 점검하는 것이 일반적입니다. 그래도 안 잡힌다면 계량속도를 낮추고 배압을 올리는 조합을 시도해볼 수 있습니다. 수지 밀도가 높아지면서 냉각 후 수축량 자체가 줄어드는 원리입니다.
Q. PP 성형 시 배압은 얼마나 설정해야 하나요?
A. 폴리프로필렌(PP)의 일반적인 배압 범위는 50~150 PSI 수준입니다. 다만 PP는 배압 변화에 민감해서 조금만 높아도 바리가 생기고, 낮추면 미성형이 발생하는 경우가 있습니다. 기계와 금형 조건에 따라 세밀하게 조정하는 것이 중요합니다.
Q. 배압과 보압은 어떻게 다른가요?
A. 배압은 가소화 단계에서 스크류 회전 중 수지 밀도를 높이기 위해 가하는 압력입니다. 보압(Holding Pressure)은 사출이 끝난 후 금형 내 수지가 응고될 때까지 수축을 억제하기 위해 유지하는 압력입니다. 작용 시점과 목적이 완전히 다릅니다.
Q. 퍼징으로 수지 상태를 어떻게 확인하나요?
A. 퍼징 후 나온 수지를 장갑을 낀 손으로 잡아 늘려보는 방법입니다. 고르게 늘어나면 가소화 상태가 양호하고, 툭툭 끊기거나 변색이 있으면 과열 또는 체류 문제를 의심해볼 수 있습니다. 장비 수치만으로는 알기 어려운 수지 상태를 빠르게 파악하는 현장 방법입니다.
결론
배압은 사출성형에서 조용히 가장 많은 것을 결정하는 조건입니다. 가스를 빼는 역할에만 머물지 않고, 수축·미성형·휨·밸브게이트 품질까지 전부 배압의 영향권 안에 있습니다. 저는 이 사실을 이론서가 아니라 현장에서 직접 겪으며 알게 됐습니다.
배압을 처음 건드릴 때는 작은 폭으로 바꾸고, 반드시 중간에 퍼징으로 수지 상태를 손으로 확인하는 습관을 들이시길 권합니다. 계량속도와 함께 조정할 때는 실린더 온도 변화를 반드시 같이 모니터링해야 열적 열화를 막을 수 있습니다. 수지와 금형이 바뀌면 배압도 처음부터 다시 잡는다는 원칙, 이것 하나만 지켜도 불량률이 달라지는 걸 경험하실 수 있을 겁니다.
참고: https://hitopindustrial.com/ko/%ec%82%ac%ec%b6%9c-%ec%84%b1%ed%98%95-%eb%b0%b0%ec%95%95/
