사출성형 불량의 원인을 찾다 보면 결국 대부분 냉각으로 귀결됩니다. 워핑, 싱크마크, 수축 — 현장에서 골치를 썩이는 결함들의 뿌리를 파고들면 냉각 설계가 제대로 되지 않은 경우가 압도적으로 많습니다. 저도 처음에는 사출 조건 탓을 했는데, 결국 금형 냉각 구조를 바꾸고 나서야 불량이 잡혔던 경험이 있습니다.
냉각이 사출성형 사이클의 60~70%를 차지한다는 사실, 알고 계셨습니까
사출성형 공정에서 냉각 단계는 전체 사이클 타임의 약 60~70%를 차지합니다(출처: Hitop Industrial). 다시 말해, 금형에 수지를 채우는 시간보다 식히는 시간이 훨씬 길다는 뜻입니다. 그런데도 현장에서 냉각 투자는 늘 뒷순위로 밀리는 경우가 많습니다. 제가 직접 겪어봤는데, 냉각라인 설계를 대충 넘기고 나면 생산에 들어간 이후에 그 대가를 몇 배로 치르게 됩니다.
일반적으로 냉각 방식은 크게 공기 냉각과 수냉각으로 나뉩니다. 공기 냉각 시스템은 팬이나 블로워로 금형 주변 공기를 순환시켜 열을 발산하는 방식으로, 설치 비용이 낮고 구조가 단순하다는 장점이 있습니다. 그러나 공기는 물에 비해 열전도도가 현저히 낮기 때문에 냉각 속도가 느리고 정밀한 온도 제어가 어렵습니다. 단순한 형상의 금형에는 어느 정도 통하지만, 조금이라도 복잡한 제품에 쓰기에는 역부족입니다.
수냉각 시스템은 금형 내부에 뚫린 냉각 채널을 통해 냉각수를 순환시켜 전도 방식으로 열을 흡수합니다. 여기서 전도란 고온의 금형 표면과 저온의 냉각수가 직접 접촉하면서 열이 이동하는 현상을 의미합니다. 수냉각은 열 흡수 능력이 뛰어나고 온도 제어가 정밀하기 때문에 복잡한 금형에는 사실상 필수입니다. 초기 설치 비용과 유지관리 부담이 있는 것은 사실이지만, 불량 손실과 비교하면 투자할 가치가 충분합니다.
- 공기 냉각: 저비용·간단한 구조, 단순 금형에 적합 / 온도 제어 정밀도 낮음
- 수냉각: 열전도도 높아 빠른 냉각, 복잡 금형에 필수 / 초기 비용·유지관리 필요
- 사이클 타임의 60~70%가 냉각 단계 — 냉각 최적화가 곧 생산성 향상
금형온도 균일성이 전부다 — 핫런너와 냉각채널 설계의 실전 기준
제 경험상 가장 중요한 건 냉각 방식의 종류보다 금형온도를 얼마나 균일하게 유지할 수 있느냐입니다. 시사출 단계에서 냉각 설계가 어떻게 되어 있는지를 보면, 앞으로 그 금형이 얼마나 많은 불량을 만들어낼지 어느 정도 예측이 됩니다. 솔직히 이건 예상 밖이었습니다 — 냉각라인 수를 늘리는 것보다 위치와 유속이 훨씬 더 결과에 영향을 미쳤으니까요.
요즘은 핫런너 밸브게이트 방식이 많이 쓰입니다. 핫런너 밸브게이트란 수지가 굳지 않도록 금형 내 러너를 항상 가열 상태로 유지하고, 밸브 핀으로 게이트 개폐를 제어하는 시스템입니다. 문제는 핫런너 온도가 기본적으로 230도 수준이라는 점입니다. 만약 게이트 주변 금형 온도가 그에 준하게 올라간다면, 제품 표면에 불량이 발생하는 것은 시간문제입니다. 그래서 핫런너 주변 냉각은 개별적으로 온도 제어가 가능하도록 설계하는 것이 맞습니다.
형상적응형 냉각(Conformal Cooling)이라는 기술도 있습니다. 여기서 형상적응형 냉각이란 금형 캐비티의 정확한 형상을 따라 냉각 채널을 설계하는 방식으로, 기존의 직선형 드릴링으로는 닿지 못하는 부위까지 균일하게 냉각할 수 있습니다. 복잡한 형상이나 언더컷, 얇은 벽 구조를 가진 금형에서 특히 효과적입니다. 자동차, 항공우주, 의료기기 부품처럼 치수 정밀도가 엄격한 분야에서 이미 적용이 확산되고 있습니다(출처: ScienceDirect — Conformal Cooling).
또한 냉각 시스템에는 방해물(Baffle), 버블러(Bubbler), 열 핀(Heat Pin) 같은 보조 구성 요소가 함께 활용됩니다. 방해물은 냉각 채널 내부의 금속판으로 냉각수의 흐름 방향을 바꿔 열 접촉 면적을 늘리고, 버블러는 채널에 난류를 만들어 냉각 효율을 높입니다. 열 핀은 유체 상변화를 이용해 열을 전도하는 부품으로, 냉각수가 직접 닿기 어려운 두꺼운 단면부나 복잡한 형상부에 특히 유용합니다. 이 세 가지를 상황에 맞게 조합하면 균일한 냉각 성능을 크게 끌어올릴 수 있습니다.
냉각 최적화, 금형 설계 단계에서 못 잡으면 현장에서 두 배로 고생한다
제가 현장에서 경험한 원칙 하나를 꼽으라면, "냉각라인은 금형 제작 단계에서 최대한 많이 넣어야 한다"는 것입니다. 나중에 추가하는 것은 물리적으로 불가능하거나, 가능하더라도 비용이 엄청납니다. 냉각 설계를 아끼면 생산 현장에서 그 비용의 몇 배를 불량과 재작업으로 돌려받게 됩니다.

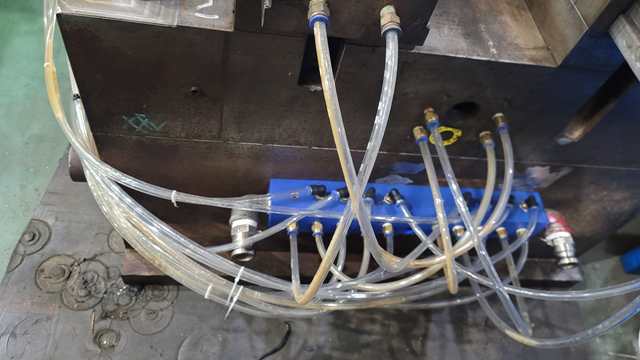

냉각수 유속도 간과하기 쉬운 부분입니다. 유속이 느리면 열을 충분히 빠르게 내리지 못하고, 금형 내 온도 불균형으로 이어집니다. 제 생각에는 인라인(냉각수 공급 라인)을 10파이로 구성하고 아우트라인(배출 라인)을 12파이로 크게 잡으면, 배압 차이로 인해 유속이 자연스럽게 빨라지는 효과가 있습니다. 냉각 니플 사이즈를 달리하거나 집중블록을 설치하는 것도 유효한 방법입니다. 이러한 개선이 거창한 설비 투자 없이도 냉각 효율을 실질적으로 높여주었습니다.
냉각 채널의 배치 원칙도 중요합니다. 채널은 금형에서 가장 두꺼운 부분에 최대한 가깝게 위치해야 합니다. 두꺼운 단면은 열을 더 오래 머금고 있어 싱크마크(수축에 의해 표면이 움푹 패이는 결함)나 뒤틀림의 원인이 되기 쉽습니다. 특히 이동 측 밀핀 주변은 냉각이 가장 취약한 부위 중 하나인데, 밀핀이 많으면 채널을 가깝게 배치하기 어렵기 때문에 설계 초기부터 이 부분을 고려해야 합니다. 균일한 채널 직경을 유지하는 것도 기본 중의 기본으로, 채널 크기가 달라지면 냉각수 흐름이 불균형해져 냉각 불량이 생깁니다.
정기 유지관리도 빠뜨릴 수 없습니다. 냉각 채널 내부에 스케일이나 이물질이 쌓이면 유속이 떨어지고 열전달 효율이 급격히 낮아집니다. 주기적인 세척과 씰, 연결부 점검만으로도 시스템 수명을 크게 연장할 수 있습니다.
- 금형 제작 단계에서 냉각라인을 최대한 확보 — 사후 추가는 비용과 한계가 큼
- 인라인 10파이 / 아웃라인 12파이 구성으로 유속 향상 가능
- 이동측 밀핀 주변, 두꺼운 단면부 근처 채널 배치를 설계 초기에 반영
- 핫런너 밸브게이트 부근은 개별 온도 제어 회로로 독립 운용
- 정기 세척과 씰 점검으로 냉각 효율 유지
자주 묻는 질문
Q. 사출성형에서 워핑이 자꾸 발생하는데 냉각 문제인가요?
A. 워핑은 금형의 특정 부분이 고르지 않게 냉각될 때 발생하는 대표적인 결함입니다. 일반적으로 수지 선택이나 사출 조건 탓을 먼저 하는 경우가 많은데, 제 경험상 냉각 채널 위치나 유속 문제인 경우가 훨씬 많았습니다. 냉각 채널 배치와 인·아웃라인 유속부터 점검해 보시길 권합니다.
Q. 형상적응형 냉각은 어떤 금형에 필요한가요?
A. 형상적응형 냉각은 언더컷, 얇은 벽, 복잡한 곡면처럼 기존 드릴링으로 냉각 채널을 넣기 어려운 금형에 특히 효과적입니다. 자동차 내외장 부품, 의료기기, 항공우주 부품처럼 치수 정밀도가 중요한 제품에서 도입이 확산되는 추세입니다. 단순한 형상의 금형에는 일반 수냉각으로도 충분할 수 있습니다.
Q. 핫런너 밸브게이트 사용 시 냉각을 어떻게 관리해야 하나요?
A. 핫런너 온도가 기본 230도 수준이기 때문에, 게이트 주변 금형 온도가 덩달아 올라가지 않도록 해당 구역 냉각 회로를 독립적으로 구성하는 것이 맞습니다. 전체 냉각 시스템에 통합하면 온도 제어가 어렵기 때문에, 핫런너 주변만 별도의 온도 조절기(온조기)로 관리하는 방식을 권합니다.
Q. 냉각수 유속이 느리면 어떤 문제가 생기나요?
A. 유속이 느리면 냉각수가 채널 안에 머무는 시간이 길어져 온도가 올라간 상태로 순환하게 됩니다. 결과적으로 금형 온도를 충분히 낮추지 못하고, 구역별 온도 편차가 생겨 싱크마크나 뒤틀림으로 이어질 수 있습니다. 인라인보다 아웃라인 배관 사이즈를 크게 잡는 방식으로 유속을 높이는 것도 현실적인 개선 방법입니다.
결론
사출성형의 불량을 줄이고 싶다면, 결국 금형 설계 단계에서 냉각에 얼마나 진지하게 투자했는가를 돌아봐야 합니다. 워핑, 싱크마크, 수축 — 이 세 가지 결함 중 냉각과 무관한 것은 거의 없다고 봐도 무방합니다. 제 경험상 냉각라인 설계를 꼼꼼하게 한 금형은 현장에서 안정적으로 돌아가고, 그렇지 않은 금형은 조건 조정에 시간을 낭비하는 악순환이 반복됩니다.
인·아우트라인 사이즈 변경, 집중블록 설치, 핫런너 주변 개별 온도 제어처럼 큰 예산 없이도 할 수 있는 개선이 분명 있습니다. 금형을 새로 제작하게 된다면 냉각라인 수와 위치에 아낌없이 투자하시고, 기존 금형이라면 유속과 채널 상태부터 점검해 보시길 권합니다. 냉각을 잡으면 불량이 잡히고, 불량이 잡히면 생산성과 작업 환경이 함께 좋아집니다.
