사이클 타임을 줄이라는 지시는 받았는데 막상 뭘 손봐야 할지 막막했던 경험, 한 번쯤 있으실 겁니다. 저도 처음엔 냉각 시간을 그냥 줄여보고, 품질 문제 나오면 다시 올리고를 반복했습니다. 그런데 그렇게 해봤자 남는 건 아무것도 없더군요. 냉각을 제대로 잡으려면 결국 어떤 변수가 시간에 영향을 미치는지부터 이해하는 게 먼저입니다.
냉각시간을 결정하는 변수, 식부터 뜯어보면 보인다
사출 공정의 사이클 타임 중에서 가장 긴 비중을 차지하는 것이 냉각 시간입니다. 형폐, 노즐 전진, 사출, 보압, 냉각, 취출까지 한 사이클이 돌아가는데, 냉각 구간이 전체의 절반 이상을 차지하는 경우가 대부분입니다. 생산성을 올리려면 결국 냉각 시간을 줄이는 것이 핵심입니다.
냉각 시간을 계산하는 이론식을 보면 변수가 딱 네 가지입니다. 두께(h), 용융 온도(Tm), 금형 온도(Tw), 그리고 열확산계수(α)입니다. 열확산계수(α)란 수지가 열을 얼마나 빨리 바깥으로 내보낼 수 있는지를 나타내는 수치로, 열전도도를 밀도와 비열의 곱으로 나눈 값입니다. 쉽게 말해 수지 안에 축적된 열이 얼마나 빠르게 빠져나가는지를 나타내는 지표입니다. 수지마다 고유한 데이터베이스 값이 있으므로, 해당 수지의 α값을 확인해서 사용하면 됩니다(출처: MatWeb 소재 데이터베이스).
이 네 변수 중에서 냉각 시간에 가장 강하게 영향을 주는 것이 바로 두께(h)입니다. 식에서 h는 제곱 항으로 들어갑니다. 두께가 2mm일 때 냉각에 4초가 걸린다면, 3mm가 되면 9초가 됩니다. 단순히 1.5배 두꺼워진 게 아니라 시간은 2.25배로 뛰는 것입니다. 제가 직접 써봤는데, 디자인 부서에서 "조금만 두껍게 해 달라"는 요청이 생산 현장에 얼마나 큰 영향을 주는지 이 수치 하나로 설명하면 대화가 훨씬 빨라집니다.
두 번째로 살펴볼 변수는 용융 온도(Tm)와 금형 온도(Tw)의 차이입니다. 두 온도의 차이가 클수록 냉각 시간은 길어집니다. 실무에서 건드릴 수 있는 범위는 사출 조건 쪽이라, 대부분의 현장에서는 Tm과 Tw를 조정하는 방식으로 접근합니다. 그런데 제 경험상 이 방법만으로는 개선 폭이 크지 않은 경우가 많습니다. 금형 두께나 수지 변경 없이 조건만 만지는 데는 한계가 있기 때문입니다.
중요한 것은 이 식을 정확도보다 변수 추출 도구로 쓰는 겁니다. 식을 파워포인트 한 장에 펼쳐놓고, 각 변수별로 검토 내용을 누적해두면 후배 엔지니어가 왔을 때 프로세스를 그대로 넘겨줄 수 있습니다. 저는 이 방식을 쓰고 나서 같은 문제가 반복될 때 처음부터 다시 시작하는 시간 낭비를 확실히 줄일 수 있었습니다.
- 두께(h): 제곱 비례이므로 두께 증가 시 냉각 시간이 기하급수적으로 늘어남
- 용융 온도(Tm) − 금형 온도(Tw): 두 온도의 차가 하나의 변수, 사출 조건으로 조정 가능
- 취출 온도(T): 제품이 변형 없이 나올 수 있는 온도로, 열변형온도(HDT)를 기준점으로 설정하면 기술 축적에 유리
- 열확산계수(α): 수지마다 고정값, 수지 변경이 어려우면 상수로 취급
- 금형 재질(몰드 모재): 이론식에선 생략되었지만 실제 설계 시 별도 변수로 추가 검토 필요
현장의 냉각 온도 관리, 이론과 실제 사이의 간격
이론상으로는 금형 상하측 온도를 동일하게 유지하라고 합니다. 맞는 말입니다. 그런데 실제 금형 하측에는 밀핀(이젝터 핀)이 촘촘하게 들어가 있어서, 냉각 채널 자체를 많이 배치하지 못하는 경우가 많습니다. 냉각이 덜 되는 쪽과 더 되는 쪽이 생기고, 그 차이가 제품 휨(변형)으로 이어집니다. 솔직히 이건 예상 밖이었습니다. 도면대로만 따라가면 된다고 생각했는데, 막상 현장에서 제품을 받아보면 한쪽으로 배가 부르거나 꺼지는 현상이 생기더군요.
이런 경우 저는 수축률을 보면서 상하측 금형 온도를 따로 조정합니다. 제품이 배가 부른 형태로 나오면 하측 금형 온도를 올려서 수축을 유도하고, 반대로 배가 꺼지면 상측 온도를 올립니다. 이 방법이 무조건 정답은 아니지만, 제 경험상 변형 방향을 잡는 데 출발점으로 쓰기에 나쁘지 않았습니다.

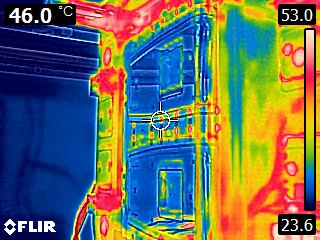

냉각 시간 설정에서 제가 현장에서 직접 활용하는 방법 중 하나는 적외선 표면 온도 측정기를 쓰는 것입니다. 설정한 냉각 시간에 취출 된 제품의 표면을 바로 측정해서, 변형이 발생하지 않는 온도를 데이터로 쌓는 방식입니다. 수지의 열변형 온도(HDT)란 특정 하중 조건에서 수지가 변형을 일으키기 시작하는 온도를 말하는데, 이 값을 기준점으로 삼으면 취출 온도의 허용 범위를 잡을 때 기술적 근거가 생깁니다(출처: ISO 75 열변형온도 시험 규격).
냉각수 온도 관리도 빠뜨릴 수 없습니다. 제가 일한 공장에서는 칠러 없이 냉각 타워와 물탱크로만 냉각수를 공급했는데, 여름과 겨울 냉각수 온도 차이가 5도 이상 났습니다. 여름에는 30도, 겨울에는 25도로 기준을 달리해서 성형 조건표도 계절별로 따로 관리했습니다. 같은 조건표로 여름에도 겨울에도 돌리면 품질이 안 나오는 건 당연한 일입니다.
냉각 채널의 유량과 유속도 중요합니다. 호스가 막히거나 스케일이 끼면 유속이 떨어지고 냉각 효율이 급격히 나빠집니다. 냉각 분배기에 유속 측정 장치를 달아두면 막힌 라인을 조기에 발견할 수 있습니다. 최근에는 금형에 온도 센서를 부착해서 실시간으로 데이터를 모니터링하고 경보를 받는 방식도 쓰고 있는데, 센서가 한두 개뿐이라 라인 하나가 살짝 막혀도 잡아내기 어렵다는 한계가 있습니다. 제 경험상 이건 센서 수를 늘리거나 주기적인 육안 점검과 병행하지 않으면 놓치는 경우가 생깁니다. 현재 물탱크 수질관리도 하고 있습니다 스케일이 생기지 않게 약품을 첨가하여 냉각채널이 막히지 않게 하고 있습니다.
사출성형에서 온도는 모든 공정과 연결되어 있습니다. 오일 온도, 호퍼 하부 온도, 실린더 온도, 원료 건조 온도, 금형 온도, 실내 온도, 냉각수 온도까지. 이 중 하나라도 관리가 안 되면 나머지에 영향이 퍼집니다. 기록을 남기지 않으면 어디서 문제가 생겼는지 나중에 추적이 불가능합니다. 번거롭더라도 조건표에 온도 항목을 빠짐없이 기록하는 습관이 결국 가장 강한 기술 자산이 됩니다.
- 표면 온도 측정기로 취출 직후 제품 온도를 측정해 변형 없는 최적 취출 온도를 데이터로 축적
- 제품 휨 방향에 따라 상하측 금형 온도를 별도로 조정 (배가 부르면 하측 온도 상향)
- 계절별 냉각수 온도 차이를 반영한 여름·겨울 조건표 분리 운용
- 냉각 분배기에 유속 측정 장치 설치로 막힘·유량 저하 조기 발견
- 오일·실린더·금형·냉각수 온도 전항목을 조건표에 기록해 이력 관리
냉각은 공식 하나로 해결되는 문제가 아닙니다. 변수를 식에서 뽑아내고, 각 변수를 하나씩 데이터로 검증하고, 그 결과를 서식으로 남겨두는 것. 이 반복이 쌓이면 다음번에는 처음부터 다시 시작하지 않아도 됩니다. 저는 이 방식을 쓰고 나서 같은 수지, 비슷한 형상의 신규 금형 작업 시 초기 조건 잡는 시간이 눈에 띄게 줄었습니다.
사이클 타임 단축 요청을 받았을 때 막막하다면, 냉각 시간 계산식의 변수 네 가지부터 체크리스트로 만들어 보시기 바랍니다. 건드릴 수 있는 것과 없는 것을 구분하는 것만으로도 방향이 확실히 잡힙니다.
