현장에서 처음 대형 금형이 크레인에 매달려 기계 위로 내려오는 걸 봤을 때, 솔직히 그 무게감이 예상을 훨씬 뛰어넘었습니다. 철 덩어리가 사람 키를 훌쩍 넘는 높이로 공중에 떠 있는 장면은 지금도 선명합니다. 사출성형기는 단순히 플라스틱을 찍어내는 기계가 아니라, 소재·금형·기계 세 가지가 맞물려야 비로소 작동하는 정밀 시스템입니다. 어떤 기준으로 기계를 선정하고, 어떤 방식으로 구동되는지 제가 직접 경험한 내용을 바탕으로 풀어보겠습니다.
사출성형기의 구조와 형체력: 기계 선정의 핵심 기준
사출성형기의 기본 원리는 생각보다 단순합니다. 호퍼(Hopper)라고 불리는 투입구에 플라스틱 펠릿을 넣으면, 가열된 실린더 안에서 재료가 용융되고, 스크류가 회전하며 금형 안으로 고압으로 밀어 넣는 구조입니다. 여기서 호퍼란 쌀 포대를 깔때기에 붓듯이 원재료 펠릿을 기계 안으로 지속적으로 공급하는 투입 장치를 말합니다.
이 과정에서 가장 중요한 개념이 형체력(Clamping Force)입니다. 형체력이란 용융된 플라스틱이 금형 안으로 밀려들어올 때 금형이 벌어지지 않도록 꽉 잡아주는 힘으로, 단위는 톤(ton)으로 표기합니다. 쉽게 말해 기계의 악력이 곧 형체력인 셈입니다. 이 수치가 곧 기계 사이즈를 결정하는 가장 직접적인 기준이 됩니다.
제가 현장에서 배운 기계 선정의 기본 원칙은 이렇습니다. 제품 사이즈가 금형 크기를 결정하고, 금형 크기가 기계 크기를 결정한다는 흐름입니다. 그런데 여기서 재질 변수가 들어오면 이야기가 달라집니다. PP(폴리프로필렌) 같은 범용 소재는 사출 압력이 상대적으로 낮아서 금형 크기에 맞는 기계를 그대로 선정해도 무리가 없습니다. 반면 PC(폴리카보네이트)처럼 고온과 고압이 요구되는 엔지니어링 플라스틱은 금형 크기보다 사출압력에 견딜 수 있는 형체력을 먼저 따져야 합니다. 제가 직접 경험해 보니, 이 판단을 잘못하면 파팅면(Parting Line), 즉 금형이 맞닿는 경계면이 미세하게 벌어지면서 버(Burr)가 생기고 불량품이 쏟아지는 상황이 발생합니다.

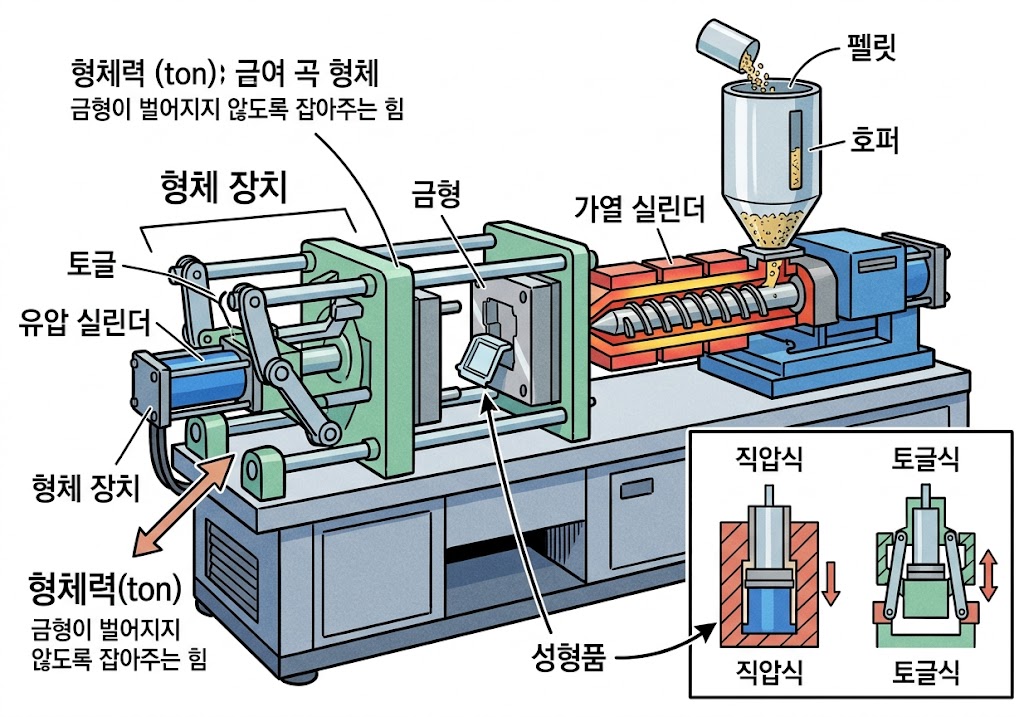

형체 장치 구조는 크게 직압식과 토글식으로 나뉩니다. 직압식은 유압 실린더가 직접 금형을 닫는 방식으로 구조가 단순하고 금형 두께 조정이 편리하지만, 형 개폐 속도가 느리고 에너지 소모가 큽니다. 토글식(Toggle Type)은 링크 구조를 이용해 적은 힘으로도 큰 형체력을 만들어내는 방식입니다. 여기서 토글 메커니즘이란 무릎을 펴듯 꺾인 링크가 일직선이 되면서 폭발적인 힘을 발생시키는 기계적 구조를 말합니다. 속도와 에너지 효율 면에서 직압식보다 유리해서 현재 대부분의 현장에서 토글식이 주류로 자리 잡고 있습니다.
형체 장치 방식별 특징을 정리하면 다음과 같습니다.
- 직압식: 구조 단순, 금형 두께 조정 용이, 형 개폐 속도 느림, 에너지 소모 큼
- 토글식: 고속 형 개폐 가능, 에너지 효율 우수, 정밀도 높음, 구조 복잡
- 복합식: 직압식과 토글식의 장점을 결합, 초대형기에 주로 적용
한국기계연구원 자료에 따르면 국내 사출성형 산업은 자동차, 전자, 의료기기 분야를 중심으로 꾸준히 성장하고 있으며, 특히 정밀 형체력 제어 기술이 품질 경쟁력의 핵심 변수로 부각되고 있습니다(출처: 한국기계연구원).
구동방식별 사출기 종류: 유압식에서 전동식까지
사출성형기를 구동 방식으로 나누면 유압식, 하이브리드식, 전동식 세 가지로 구분됩니다. 제가 직접 써봤는데, 세 방식은 단순히 기술 세대 차이가 아니라 현장 적용 환경에 따라 선택 기준이 달라집니다.
유압식 사출기는 전기를 동력원으로 쓰지만 실린더 작동과 스크류 회전을 유압 장치로 구현하는 방식입니다. 힘의 조절 범위가 넓고 과부하 보호가 쉬운 반면, 작동유(유압 오일)가 누설되면 기계 주변이 지저분해지고 화재 위험이 생기는 단점이 있습니다. 제 경험상 이건 좀 다릅니다. 유압식이 구식이라고 무시하는 분들도 있는데, 중형에서 초대형까지 안정적으로 작동하는 현장에서는 여전히 유압식이 주력입니다. 힘이 필요한 곳엔 유압이 답인 경우가 많습니다.
전동식 사출기(Electric Injection Molding Machine)는 AC 서보 모터와 볼 스크루를 조합해 회전 운동을 직선 운동으로 바꿔 작동시키는 방식입니다. 여기서 AC 서보 모터란 위치와 속도를 정밀하게 피드백 제어할 수 있는 전동기로, 명령한 만큼 정확히 움직이는 것이 특징입니다. 1983년 일본 미쓰이 공업사에서 처음 상용화된 이후 빠르게 보급되었고, 국내에서는 2001년 LG전선(현 LS엠트론)이 국내 최초의 전전동 사출성형기를 출시하면서 시장이 열렸습니다. 에너지 절감, 저소음, 클린 성형이 가능해 의료·식품 용기 분야처럼 청정도가 중요한 환경에서 특히 강점을 보입니다.
하이브리드식은 유압식의 출력과 전동식의 정밀함을 결합한 방식으로, 에너지 절감 요구가 높아지면서 빠르게 확산되고 있습니다. 한국산업기술진흥원이 발표한 자료에 따르면, 절전형 사출기 채택률은 최근 5년간 제조업 현장에서 꾸준히 상승하는 추세입니다(출처: 한국산업기술진흥원).
기계 배열 방식도 짚고 넘어가야 합니다. 수평형(횡형)은 전 세계적으로 가장 널리 쓰이는 형태로, 사출 장치와 형체 장치가 일직선으로 수평 배치됩니다. 수직형은 금형이 위아래로 열리는 구조로, 턴테이블을 활용한 인서트 성형에 유리합니다. 인서트 성형이란 금속 부품이나 기타 이형 재료를 금형 안에 미리 넣고 플라스틱을 주입해 일체화하는 성형 방식을 말합니다. 솔직히 이건 예상 밖이었습니다. 처음엔 수직형이 특수 목적용이라 드물 줄 알았는데, 볼트·너트가 내장된 부품을 찍어내는 라인에서는 수직형 수요가 꽤 됩니다.
현장에서 기계 선정 때 실제로 확인해야 할 항목은 다음과 같습니다.
- 금형에 유압코어가 달려 있으면 유압 코어 포트가 장착된 기계 선정 필수
- 전동 코어 작동이 필요하면 전동 코어 출력 대응 모델 확인
- 형체력이 재질의 사출압력을 감당할 수 있는지 별도 검토
- 초대형기는 안전장치 점검 주기를 기본 주기보다 짧게 운영
초대형 사출기 옆에 서 보면 정말 사람이 작게 느껴집니다. 형체력이 수천 톤에 달하는 기계가 닫힐 때 나는 소음과 진동은 몸으로 먼저 압니다. 그래서 대형기 금형 교체 작업은 반드시 2인 1조로 진행해야 하고, 기계 내부 진입 전 안전 잠금장치 확인은 생략할 수 없는 절차입니다. 이게 원칙이 아니라 생존의 문제임을 현장에서 배웠습니다.
사출성형기를 처음 접하면 기계 자체의 스펙에만 집중하게 됩니다. 그런데 제가 경험한 결론은, 기계 선정에서 실수가 생기는 대부분의 경우는 재질과 형체력의 관계를 단순하게 보거나, 금형에 달린 부가 기능을 기계 사양에서 빠뜨릴 때입니다. 사출성형기는 기계 단독으로 존재하는 장비가 아니라 소재·금형과 함께 시스템으로 이해해야 제대로 다룰 수 있습니다. 기계를 처음 선정하거나 라인을 새로 구성할 계획이 있다면, 재질별 사출 조건과 금형 구조부터 먼저 정리해 두는 것을 권합니다.
