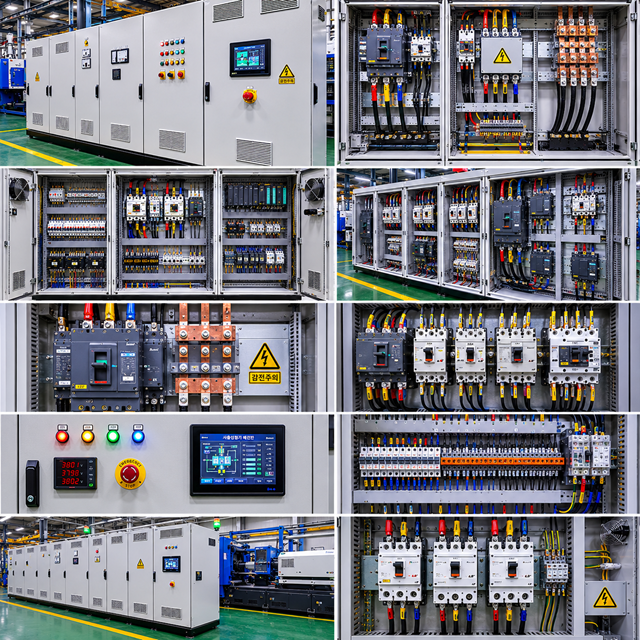

제가 공장에 들어가서 처음 배전반 문을 열었을 때 솔직히 손이 안 가더군요. 전선이 수십 가닥씩 뒤엉켜 있고, 이름 모를 부품들이 빽빽하게 붙어 있는데, 잘못 건드렸다가 기계가 멈추거나 쇼트라도 나면 어쩌나 싶었습니다. 그런데 하나씩 따라가다 보니 생각보다 원리가 명확했습니다. 배전반 안에서 부저 하나 연결하는 작업을 계기로 그 안이 어떻게 돌아가는지 정리해 봤습니다.
PLC 출력 신호, 어디서 읽어야 하는가
사출성형기에 알람이 발생하면 경광등이 점멸하거나 부저가 울립니다. 이때 기계를 다루는 사람 대부분이 경보 화면 먼저 들여다보는데, 저는 경험상 입출력 화면을 먼저 확인하는 편이 훨씬 빠르다고 느꼈습니다. 경보는 무엇이 잘못됐는지 알려주지만, 실제로 출력이 나가고 있는지 아닌지는 입출력 화면에서 직접 확인해야 하기 때문입니다.
여기서 PLC(Programmable Logic Controller)란 공장 자동화 설비에서 기계 전체의 동작 순서를 제어하는 산업용 컴퓨터를 말합니다. 쉽게 말해 우리 뇌가 몸의 움직임을 지시하듯, PLC가 사출기의 모든 동작을 명령하는 역할을 합니다. 입출력 화면에서 Y번호를 찾으면, 현재 어느 출력 포인트가 켜져 있는지 눈으로 확인할 수 있습니다.
제가 직접 확인해 봤을 때, 경광등 적색이 Y25번으로 출력되고 있었습니다. 알람이 발생한 상태에서 Y25번 LED가 점멸하는 것을 확인했고, PLC 본체에서도 해당 번호 단자에 전압이 들어오고 나가는 것을 멀티미터로 측정해 볼 수 있었습니다. 모니터가 없는 구형 사출기라면 PLC 본체의 출력 단자 LED 점멸을 직접 육안으로 보면서 해당 포인트를 찾아야 합니다.
중요한 것은 출력이 플러스(소스 출력, PNP형)로 나가는지, 마이너스(싱크 출력, NPN형)로 나가는지 먼저 파악하는 일입니다. 여기서 NPN형과 PNP형이란 트랜지스터 출력 방식을 가리키는데, NPN은 출력 단자가 마이너스(GND) 쪽으로 연결될 때 동작하고, PNP는 플러스(+24V) 쪽으로 연결될 때 동작합니다. 이걸 구분하지 않고 부저나 센서를 연결하면 쇼트가 발생하거나 기기가 파손될 수 있습니다. 공장에서 기계를 다루는 사람이라면 이 정도 구분은 기본 중의 기본이라고 생각합니다.
핵심 포인트:
- 알람 발생 시 경보 화면보다 입출력(I/O) 화면에서 Y번호를 먼저 확인한다
- PLC 본체 LED 점멸로도 출력 포인트를 직접 찾을 수 있다
- 출력 방식이 NPN인지 PNP인지 반드시 확인한 뒤 외부 기기를 연결한다
배전반에서 부저를 직접 연결하는 방법
출력 포인트를 찾았으면 실제 연결은 생각보다 간단합니다. 제가 처음 이걸 해봤을 때는 괜히 겁을 먹고 한참을 망설였는데, 막상 해보니 전선 두 가닥 연결하는 수준이었습니다.
순서는 이렇습니다. 먼저 경광등 적색 출력 번호(예: Y25번)에 해당하는 단자대를 배전반 안에서 찾습니다. 단자대(Terminal Block)란 여러 전선을 한 자리에서 분기하거나 연결할 수 있도록 만든 절연 블록으로, 배전반 안에서 전선들이 집결되는 연결 허브 역할을 합니다. 해당 단자에 부저의 플러스(+) 선을 연결하고, 부저의 마이너스(−) 선은 공통 마이너스(COM 또는 0V 라인)에 연결하면 됩니다. 출력이 DC 24V 소스 방식이라면, 알람이 발생해 Y25번에 24V가 나올 때마다 부저가 울리는 구조입니다.
여기서 DC 24V란 직류 24V를 의미하며, 산업용 제어 기기에서 센서·솔레노이드·경광등·부저 등 소신호 기기에 가장 많이 쓰이는 전원 규격입니다. 가정용 AC 220V나 공장 동력용 AC 380V와는 달리 비교적 낮은 전압이라 직접 다루기 수월하지만, 쇼트 시 PLC 출력 모듈이 소손될 수 있으므로 연결 전 반드시 전원을 차단하거나 회로를 확인해야 합니다.
현장에서 제 경험상 이 작업이 특히 중요한 이유가 있습니다. 에젝터 후진 신호, 유압 실린더 전후진 신호, 슬라이드 전후진 신호처럼 사출기 주변 기기들은 모두 이 DC 24V 입출력 신호로 연결됩니다. 기본 원리를 모르면 하나 잘못 연결할 때마다 수리비와 다운타임이 발생합니다. 공무반(기계 전담 유지보수팀)에 의존하는 것도 방법이지만, 기계를 운용하는 사람 스스로 이 원리를 알고 있으면 초기 대응 속도가 완전히 달라집니다.
산업통상자원부 산하 한국산업기술시험원 자료에 따르면, 제조 현장 설비 고장의 상당수는 센서 및 입출력 배선 불량에서 비롯되는 것으로 나타났습니다(출처: 한국산업기술시험원). 배선 기초를 현장 인력이 이해하고 있는지 여부가 설비 가동률에 직결된다는 의미입니다.
경광등 알람과 부저가 따로 도는 이유
현장에서 종종 이런 상황이 생깁니다. 알람이 걸려서 경광등은 빨갛게 점멸하는데 부저는 아무 소리도 안 납니다. 처음 봤을 때 저도 부저가 고장 난 줄 알았습니다. 그런데 알고 보니 고장이 아니었습니다.
사출성형기는 알람의 심각도에 따라 부저 동작 여부를 구분하도록 설정되어 있는 경우가 많습니다. 경미한 알람은 경광등 점멸만 하고 부저는 짧게 한 번만 울리거나 아예 울리지 않도록 프로그래밍되어 있는 것입니다. 이걸 모르면 부저 자체를 의심하고 멀쩡한 부품을 교체하는 일이 생깁니다. 제가 직접 이런 상황을 겪었기 때문에 더 잘 압니다.
만약 모든 알람 발생 시 부저도 함께 울리게 하고 싶다면 두 가지 방법이 있습니다. 하나는 관리자 비밀번호로 설정 메뉴에 진입해 알람 출력 조건을 변경하는 방법이고, 다른 하나는 위에서 설명한 것처럼 경광등 적색 출력 단자에 외부 부저를 직접 연결하는 방법입니다. 전자는 기계 설정을 건드리는 방식이라 관리자 권한이 필요하고, 후자는 하드웨어 레벨에서 직접 추가하는 방식이라 설정에 관계없이 확실하게 작동합니다.
한국전기기술인협회에서 발행하는 전기설비 기술기준에 따르면, 제어반 내 신호 배선은 동력 배선과 분리하여 포설하고, 접속부는 반드시 나사 조임 또는 압착 단자로 고정하도록 규정하고 있습니다(출처: 한국전기기술인협회). 배전반 안에서 부저 선을 추가할 때도 이 원칙을 지키는 것이 중요합니다. 테이프만 감아서 임시로 붙여두는 방식은 진동이 많은 사출기 환경에서 반드시 문제가 생깁니다.
정리하면, 경광등과 부저가 따로 도는 것은 대부분 설계된 동작이고, 필요에 따라 외부 부저를 해당 출력 단자에 추가 연결하면 됩니다. 출력 방식(NPN/PNP), 단자 번호(Y번호), 전압 규격(DC 24V)만 확인하면 어렵지 않습니다.
배전반을 처음 열었을 때의 그 막막함이 아직도 기억납니다. 그런데 지금 생각해 보면, 그 복잡해 보이던 전선들이 결국 입력과 출력, 두 가지로 나뉘고 신호는 DC 24V로 주고받는다는 원리 하나로 정리됩니다. 기계를 운용하는 입장이라면 전기 전공자 수준까지는 아니더라도, 이 기본 원리와 용어 정도는 익혀두는 것이 낫습니다. 현장에서 220V, 380V, 3상 4 선식 같은 용어가 오가는 상황에서 아무것도 모르면 안전 판단 자체가 어려워지기 때문입니다. 배전반 앞에서 손을 못 대던 시절을 벗어나는 첫 번째 단계는, 결국 출력 화면에서 Y번호 하나를 찾아보는 것에서 시작됩니다.
