솔직히 저는 처음 스팀금형 라인에 투입됐을 때 이게 얼마나 위험한 공정인지 몰랐습니다. 고온 고압의 스팀이 금형 안을 드나드는 구조라는 걸 이론으로는 알았는데, 실제로 카플러 연결 부위에서 스팀이 새어나와 손등에 화상을 입고 나서야 몸으로 깨달았습니다. 무도장 사출성형은 도장 공정 없이 성형품 그대로를 제품으로 쓰는 기술입니다. 친환경이라는 장점이 있지만, 현장에서 마주치는 현실은 생각보다 훨씬 복잡합니다.
스팀금형이 왜 등장했는가 — 도장 공정의 한계
플라스틱 사출성형 현장에서 오래된 고민 중 하나가 웰드라인입니다. 여기서 웰드라인이란 용융수지가 금형 안에서 두 갈래로 흘러가다 다시 만나는 경계면에 생기는 선 형태의 흔적으로, 제품 외관에 그대로 드러나면 불량처럼 보입니다. 이걸 감추려고 도장 공정을 넣는데, 도장 스프레이 과정에서 휘발성 유기화합물(VOC)이 발생해 작업자 건강을 위협하고 환경 부담도 커집니다.
이 문제를 뿌리째 해결한 것이 RHCM(Rapid Heat Cycle Molding)입니다. RHCM이란 금형에 고온의 스팀을 주입해 순식간에 100℃ 이상으로 온도를 올리고, 수지 충진이 끝나면 다시 40℃ 이하로 급속 냉각시키는 공법입니다. 금형 성형부 표면 온도가 높아지면 용융수지의 유동성이 극대화되고, 수지가 만나는 경계면이 자연스럽게 융합되면서 웰드라인이 사라집니다.
이 기술이 처음 세상에 알려진 건 2006년입니다. 삼성전자가 세계 최초로 스팀금형 상용화에 성공해 보르도 TV 베젤에 적용했고(출처: 삼성전자 뉴스룸), 그 해 전 세계 TV 시장 1위를 차지했습니다. 광택 도장보다 더 뛰어난 표면 품질을 사출성형만으로 구현했고, 피아노 블랙으로 불리는 TV와 모니터 베젤의 짙고 깊은 광택이 바로 이 공법의 대표적인 결과물입니다.
무도장 사출성형이 가능하려면 수지도 달라야 합니다. ABS(내충격성 우수)와 PMMA(투명성·내스크래치성 우수)를 합성한 수지를 쓰면 도장 없이도 충격 강도와 긁힘 저항성을 동시에 확보할 수 있습니다. 수지 선택이 공법만큼이나 중요한 이유입니다.
공법비교 — 스팀, E-mold, HEACO 현장에서 직접 겪어보니
급속가열 급속냉각 무도장 사출성형 공법은 크게 세 가지입니다. 각각 열을 전달하는 방식이 다르고, 현장에서 체감하는 유지보수 난이도도 확연히 다릅니다.
- RHCM — 고온 스팀을 금형 내부 직선 회로로 통과시켜 급속 가열. 대형 부품에 유리하지만 보일러와 스팀 배관 공사가 필요하고 전력 소모가 큽니다.
- E-mold — 마이크로 히터를 금형 성형부 인근 구멍에 삽입해 전기 저항으로 가열. 배관이 필요 없어 초기 투자 비용이 낮지만 전력 소모가 가장 크고 히터 단선 등 소모품 관리가 필요합니다.
- HEACO — 물과 질소의 화학 반응으로 발생한 고온 고압 스팀을 사용. 보일러와 배관이 불필요해 전력 소모가 가장 적고, RHCM용 금형과 구조가 동일해 호환이 가능합니다.
제가 직접 다뤄본 건 RHCM 방식입니다. 처음에는 획기적이라고 생각했습니다. 고광택 표면이 도장 없이 나오는 게 신기했고, 기술을 익히는 것 자체가 흥미로웠습니다. 그런데 막상 유지보수를 담당하게 되니 이야기가 달라졌습니다.

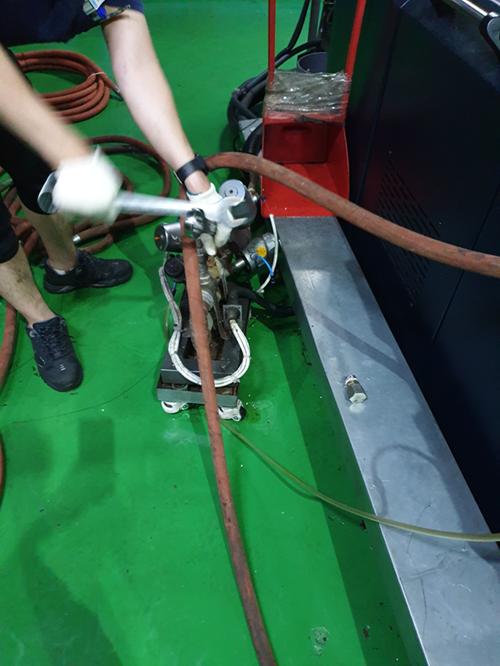

스팀 연결부인 카플러는 스케일(scale), 즉 물속 미네랄이 가열과 냉각을 반복하면서 내부에 쌓이는 침전물 때문에 자주 막히고 교체해야 합니다. 호스 역시 고온 고압을 지속적으로 견디다 보니 균열이 생기기 전에 주기적으로 확인하지 않으면 사고로 이어집니다. 저도 그걸 소홀히 했다가 화상을 입었습니다.
E-mold는 보일러 없이 쓸 수 있다는 장점이 크지만, 히터 회로는 직선 배치만 가능해 교차 지점 온도가 주변보다 낮아지는 문제가 있습니다. 이 온도 편차가 수지 유동에 영향을 줘 외관 품질이 고르지 않게 나올 수 있습니다. 그래서 E-mold는 홈씨어터·오디오·자동차 내장재처럼 중형 크기의 단면 변화가 적은 제품에 주로 쓰입니다.
환경부가 배포한 녹색 제조 관련 자료에 따르면, VOC 배출을 줄이는 무도장 공법은 제조업 탄소중립 전략의 핵심 요소 중 하나로 꼽힙니다(출처: 환경부). 기술적 의미뿐 아니라 환경 규제 측면에서도 무도장 사출성형의 중요성이 갈수록 높아지고 있다는 점은 부정하기 어렵습니다.
기술전망 — 스팀에서 탈피, 사출 기술이 향하는 곳
솔직히 이건 예상 밖이었습니다. 스팀금형을 열심히 배우고 익숙해졌다 싶었는데, 어느 순간 현장에서 이 방식을 걷어내는 분위기가 느껴지기 시작했습니다. 금형 단가가 일반 금형보다 높고, 보일러 운용 전력비와 유지보수 인건비까지 더하면 생산 단가가 올라가기 때문입니다. 이익을 내야 하는 제조 현장에서는 결국 수지타산이 맞아야 기술이 살아남습니다.
스팀금형의 구조적 한계도 있습니다. 금형 내부 열전달 회로가 드릴 가공으로 만든 직선 구멍이기 때문에 굴곡이 많거나 높이 변화가 심한 입체적인 제품에는 균일한 온도 분포를 만들기가 어렵습니다. 홀이 많아지고 금형이 커질수록 온도를 고르게 올리는 일이 점점 힘들어지고, 그만큼 사이클 타임도 늘어납니다.
현재 업계가 주목하는 방향은 두 가지입니다. 하나는 금속 3D 프린팅 기술을 활용한 복잡한 냉각 라인 구현입니다. 기존드릴 가공으로는 만들 수 없었던 곡선형·나선형 냉각 채널을 적층 제조 방식으로 구현하면 온도 균일성이 획기적으로 좋아집니다. 다른 하나는 전자기 유도 가열 방식으로, 전도체인 금형 표면에 전자기장을 가해 열을 발생시키는 원리입니다. 스팀이나 히터 없이도 국부적으로 정밀하게 온도를 제어할 수 있어 탈스팀의 유력한 대안으로 떠오르고 있습니다.
제 경험상 이건 분명합니다. 스팀금형을 다루며 밤을 샌 적도 많고, 밸브 청소하고 배관 교체하고 필터 점검하는 일이 익숙해질 때쯤 기술 자체가 바뀌는 건 아쉬운 일입니다. 하지만 스팀 방식을 몸으로 알고 있으면, 전자기 유도 가열이든 AI 기반 스마트 온도 제어든 새 기술을 처음 접하는 사람보다 훨씬 빠르게 이해할 수 있습니다. 원리가 연결돼 있기 때문입니다.
자주 묻는 질문
Q. 무도장 사출성형이 일반 사출성형보다 무조건 좋은 건가요?
A. 꼭 그렇지는 않습니다. 도장 공정을 없애고 친환경적이라는 장점이 있지만, 금형 단가와 보일러·냉각 설비 운용 비용이 더해지면 생산 단가가 올라갑니다. 외관 품질이 최우선인 고부가가치 제품에는 적합하지만, 단순한 형상의 저단가 제품에는 오히려 비효율적일 수 있습니다.
Q. RHCM과 E-mold 중 어떤 걸 선택해야 하나요?
A. 제품 크기와 형상이 기준입니다. TV 베젤처럼 투영 면적이 넓고 평면적인 대형 부품은 스팀이 넓게 퍼지는 RHCM이 유리합니다. 반면 홈씨어터나 자동차 내장재처럼 중형 크기에 단면 변화가 적은 제품은 보일러 배관 없이 운용 가능한 E-mold가 현실적입니다. 초기 투자 여건도 함께 따져야 합니다.
Q. 스팀금형 유지보수에서 가장 자주 문제가 생기는 부분은 어디인가요?
A. 제 경험상 스팀 연결 카플러와 호스가 가장 자주 문제를 일으킵니다. 카플러는 스케일이 쌓여 막히거나 누설이 생기기 쉽고, 호스는 고온 고압을 반복해서 견디다 보면 균열이 먼저 옵니다. 정기적인 육안 점검과 예비 부품 확보가 사고를 막는 가장 현실적인 방법입니다.
Q. 무도장 사출성형에 쓰는 수지는 일반 ABS와 다른가요?
A. 다릅니다. 도장을 생략하려면 외부 충격과 마찰에 의한 긁힘을 수지 자체가 버텨야 합니다. ABS 단독으로는 내스크래치성이 부족하기 때문에 투명성과 표면 경도가 좋은 PMMA를 합성한 수지를 주로 사용합니다. 두 소재의 장점을 결합해 도장 없이도 충격 강도와 내스크래치성을 동시에 확보하는 방식입니다.
Q. 스팀금형이 점점 줄어드는데, 지금 배워도 의미가 있나요?
A. 있습니다. 급속 가열과 급속 냉각의 원리, 금형 내부 열 거동을 이해하고 있으면 전자기 유도 가열이나 3D 프린팅 냉각 채널 같은 다음 세대 기술로 넘어갈 때 훨씬 빠르게 적응할 수 있습니다. 기초가 탄탄한 사람이 새 기술도 빨리 익힙니다.
결론
무도장 사출성형은 환경 부담을 줄이고 외관 품질을 높이는 방향에서 분명히 의미 있는 기술입니다. 스팀금형(RHCM)이 그 출발점이었고, E-mold와 HEACO가 각자의 장단점을 가지고 자리를 잡아왔습니다. 하지만 현장에서 직접 다뤄본 입장에서 보면, 유지보수 부담과 높은 생산 단가라는 현실적인 벽은 생각보다 높습니다.
기술이 바뀌는 건 어쩔 수 없습니다. 스팀에서 전자기 유도 가열로, 드릴 가공 냉각 채널에서 금속 3D 프린팅 채널로 전환되는 흐름은 이미 시작됐습니다. 지금 이 공법들을 공부하고 있다면, 원리와 한계를 함께 이해하는 것이 중요합니다. 원리를 알면 다음 기술이 왜 나왔는지 보이고, 그 이해가 새 기술을 익히는 속도를 높여줍니다. 스팀금형 앞에서 밤을 새운 경험이 저한테는 그런 자산이 됐습니다.
