현장에서 금형 온도가 이상하다 싶을 때 제일 먼저 의심하는 게 열전대입니다. 저도 처음엔 그게 뭔지도 잘 몰랐고, 옆에서 가르쳐주는 사람도 없었습니다. 그냥 기계가 알아서 맞추겠지 했는데, 제품 불량이 쌓이고 나서야 센서 하나가 얼마나 중요한지 실감했습니다. 열전대 종류부터 설치 위치, 요즘 현장에서 쓰는 스마트 온도관리까지, 제가 직접 겪으면서 파악한 것들을 정리했습니다.
센서 종류, 현장에서는 구분 못 하는 경우가 많습니다
일반적으로 열전대는 종류별로 용도가 딱 정해져 있다고 알려져 있지만, 제 경험상 현장에서는 K형과 J형이 뒤섞여 쓰이는 경우가 생각보다 많습니다. 기계마다, 금형마다 달라서 교체하다 보면 자기도 모르게 섞이는 겁니다.
열전대(Thermocouple)란 서로 다른 두 금속을 접합했을 때 온도 차이에 의해 전압이 발생하는 원리를 이용한 온도 센서입니다. 쉽게 말해, 금속의 종류에 따라 같은 온도에서도 읽히는 값이 달라진다는 뜻입니다. 플라스틱 성형 현장에서 주로 쓰이는 유형은 아래 두 가지입니다.
- K형 열전대: Chromel과 Alumel 합금 조합, 작동 범위 95~1260°C. 산화 환경에서도 안정적이라 사출 성형 공정 전반에 가장 널리 쓰입니다.
- J형 열전대: 철과 Constantan 조합, 작동 범위 0~760°C. 진공·불활성 분위기와 호환성이 좋아 사출 성형에 자주 투입되지만, 고온 환경에서는 열 분해가 빨라 수명이 짧습니다.
- N형 열전대: Nicrosil과 Nisil 합금으로 650~1260°C를 커버하며, 이력 현상(같은 온도라도 가열·냉각 방향에 따라 출력이 달라지는 현상)에 강해 까다로운 엔지니어링 플라스틱 성형에 적합합니다.
K와 J를 섞어 쓰면 컨트롤러에서 읽는 기준값 자체가 달라지기 때문에, 같은 설정 온도라도 실제 금형 온도가 다르게 됩니다. 솔직히 이건 예상 밖이었습니다. 눈으로는 구분이 안 되니 현장 교육 없이는 놓치기 쉬운 부분입니다. 플라스틱 성형 업계 표준을 다루는 출처: SPE(Society of Plastics Engineers)에서도 온도 센서 유형 통일을 공정 관리의 기본 항목으로 권고하고 있습니다.
설치 정확도, 어디에 꽂느냐가 전부입니다

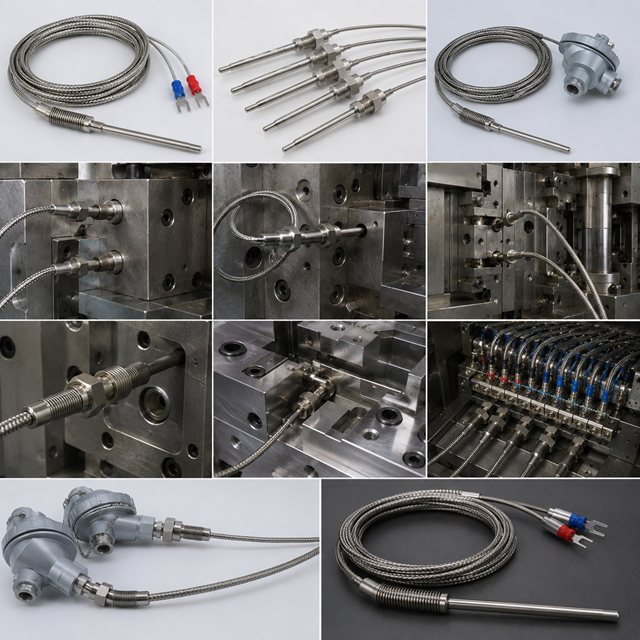

열전대를 제대로 된 걸 써도, 위치가 틀리면 말짱 도루묵입니다. 제가 직접 겪어봤는데, 금형 외벽 가까이에만 센서를 붙여놨더니 금형 온도가 실제로 안정되기까지 한참 시간이 걸리는데도 컨트롤러는 이미 목표 온도에 도달했다고 표시하는 일이 있었습니다.
이유는 간단합니다. 금형 코어 안쪽과 외벽의 온도 차이가 꽤 크기 때문입니다. 열전도 오류(Thermal Conduction Error)란 센서가 실제 측정 대상과 충분히 접촉하지 못했을 때 주변 온도의 영향을 받아 실제값과 다른 수치를 출력하는 현상을 말합니다. 이를 최소화하려면 열전대 프로브의 침지 깊이(Immersion Depth), 즉 센서가 금형 내부로 들어가는 깊이를 프로브 직경의 최소 10배 이상으로 확보해야 합니다.
또 하나 중요한 게 접지 접합(Grounded Junction)과 비접지 접합(Ungrounded Junction)의 차이입니다. 접지 접합은 측정 대상과 센서가 전기적으로 연결되어 응답 속도가 빠르지만, 주변 전기 노이즈가 계측기 쪽으로 유입될 수 있습니다. 반대로 비접지 접합은 응답이 다소 느리지만 노이즈 간섭에서 자유롭습니다. 사출 성형기처럼 인버터나 전동 장치가 가까이 있는 환경에서는 차폐(Shielding) 처리된 열전대를 쓰는 게 더 안전합니다.
설치 이후 관리도 중요합니다. 저온에서 산화가 진행되거나 접합부가 부식되면 읽는 값이 서서히 틀어집니다. 출처: ASTM International의 열전대 관련 기준에서는 최소 월 1회 이상 정기 점검과 환경에 맞는 보호 튜브 선택을 권장합니다.
스마트 온도관리, 센서 하나로는 한계가 있습니다
작은 센서 하나로 큰 금형 전체 온도를 정확히 파악하는 건 솔직히 무리입니다. 센서를 늘리면 정확해지겠지만, 설치 비용도 올라가고 고장 빈도도 따라서 높아집니다. 이 딜레마를 현장에서 어떻게 풀고 있는지 제 경험상 이건 좀 다릅니다.
지금 저희 현장에서는 각 전기 계통에 열전대를 붙이고 그 데이터를 MES(Manufacturing Execution System) 서버에 실시간으로 저장합니다. MES란 생산 현장의 설비·공정 데이터를 수집하고 관리하는 제조 실행 시스템으로, 이전 가동 이력과 현재 온도를 자동으로 비교해 설정 조건이 동일하게 유지되는지 확인할 수 있습니다. 이를 통해 금형을 다시 셋업 할 때마다 조건이 흔들리는 걸 잡아줍니다.
여기에 더해 요즘은 열화상 카메라(Thermal Imaging Camera)를 활용하는 방식이 빠르게 퍼지고 있습니다. 열화상 카메라란 물체에서 방출되는 적외선을 색상 이미지로 변환해 표면 온도 분포를 한눈에 보여주는 장비입니다. 로봇 암에 장착해 매 사출(Shot)마다 금형 표면을 촬영하거나, 금형 위에 고정 장착해 형 개방(形開放, Mold Open) 시마다 자동 촬영하는 방식이 있습니다. 센서 유형을 몰라도 화면에 온도가 색으로 찍히기 때문에 이상 여부를 바로 잡아낼 수 있습니다.
이 데이터들이 AI와 연동되면서 양부 판정과 공정 조건 자동 조정까지 이루어지는 방향으로 발전하고 있습니다. 이제 어떤 분야건 AI를 빼고 공정 개선을 논하기가 어렵게 된 것 같습니다.
자주 묻는 질문
Q. 금형에 K형이랑 J형 열전대를 섞어 써도 되나요?
A. 원칙적으로는 안 됩니다. K형과 J형은 재질이 달라 같은 온도에서 출력되는 전압값 자체가 다릅니다. 컨트롤러의 보정 기준과 실제 센서 유형이 맞지 않으면 표시 온도가 실제 금형 온도와 달라져 품질 불량으로 이어질 수 있습니다. 제 경험상 현장에서 교체 이력이 없으면 어떤 타입이 꽂혀 있는지조차 모르는 경우가 꽤 있으니, 한 번씩 확인해보시는 게 좋습니다.
Q. 열전대를 금형 어디에 설치해야 가장 정확한가요?
A. 금형 코어(Core), 즉 캐비티와 가장 가까운 지점에 최대한 깊이 삽입하는 것이 정확합니다. 외벽이나 금형 표면 가까이만 측정하면 주변 온도 변화 간섭을 받아 실제 성형 온도와 차이가 생깁니다. 프로브 직경의 10배 이상 깊이로 침지하는 것이 기본 기준입니다.
Q. 열전대 판독값이 계속 흔들리는데 왜 그런가요?
A. 가장 흔한 원인은 전기 노이즈 간섭입니다. 사출 성형기 주변에는 인버터, 히터, 서보 모터 등 노이즈 발생 장치가 많아 열전대의 낮은 전압 신호가 교란될 수 있습니다. 차폐(Shielding) 처리된 열전대 케이블을 사용하거나, 신호 배선을 동력 배선과 분리하는 것으로 상당 부분 해결됩니다.
Q. 열화상 카메라가 열전대를 완전히 대체할 수 있나요?
A. 아직은 대체보다 보완의 역할이 더 정확합니다. 열화상 카메라는 금형 표면의 온도 분포를 면 단위로 빠르게 파악하는 데 강하지만, 금형 내부 코어 온도나 실시간 연속 제어에는 접촉식 열전대가 여전히 필요합니다. 두 가지를 함께 쓸 때 서로의 약점을 보완할 수 있습니다.
결론
열전대는 작은 부품이지만, 이게 틀리면 품질이 통째로 흔들립니다. 제가 처음 현장에 있을 때 아무도 K형 J형 차이를 가르쳐주지 않았고, 저도 한참 후에야 알게 됐습니다. 지금도 많은 현장에서 비슷한 상황이 반복되고 있을 겁니다.
센서 종류를 통일하고, 침지 깊이를 제대로 확보하고, MES와 열화상 카메라를 연계하는 것, 이 세 가지만 잡아도 온도 관련 불량은 눈에 띄게 줄어듭니다. 다음 금형 셋업 전에 지금 꽂혀 있는 센서 타입부터 한번 확인해보시길 권합니다.
