플라스틱 제품이 어떻게 만들어지는지 생각해본 적 있으신가요? 막상 물어보면 대부분 "그냥 틀에 찍어내는 거 아닌가요?"라고 하십니다. 저도 처음엔 그렇게 생각했습니다. 그런데 실제로 흐물흐물한 소재가 금형 안으로 들어가 제품이 되어 나오는 장면을 처음 봤을 때, 그 신기함에 빠져 지금까지 배우게 됐습니다. 금형 업체와 미팅을 앞두고 있거나, 제품 개발을 막 시작한 분이라면 이 글이 도움이 될 겁니다.
금형의 구조, 코어와 몰드 베이스부터 알아야 합니다

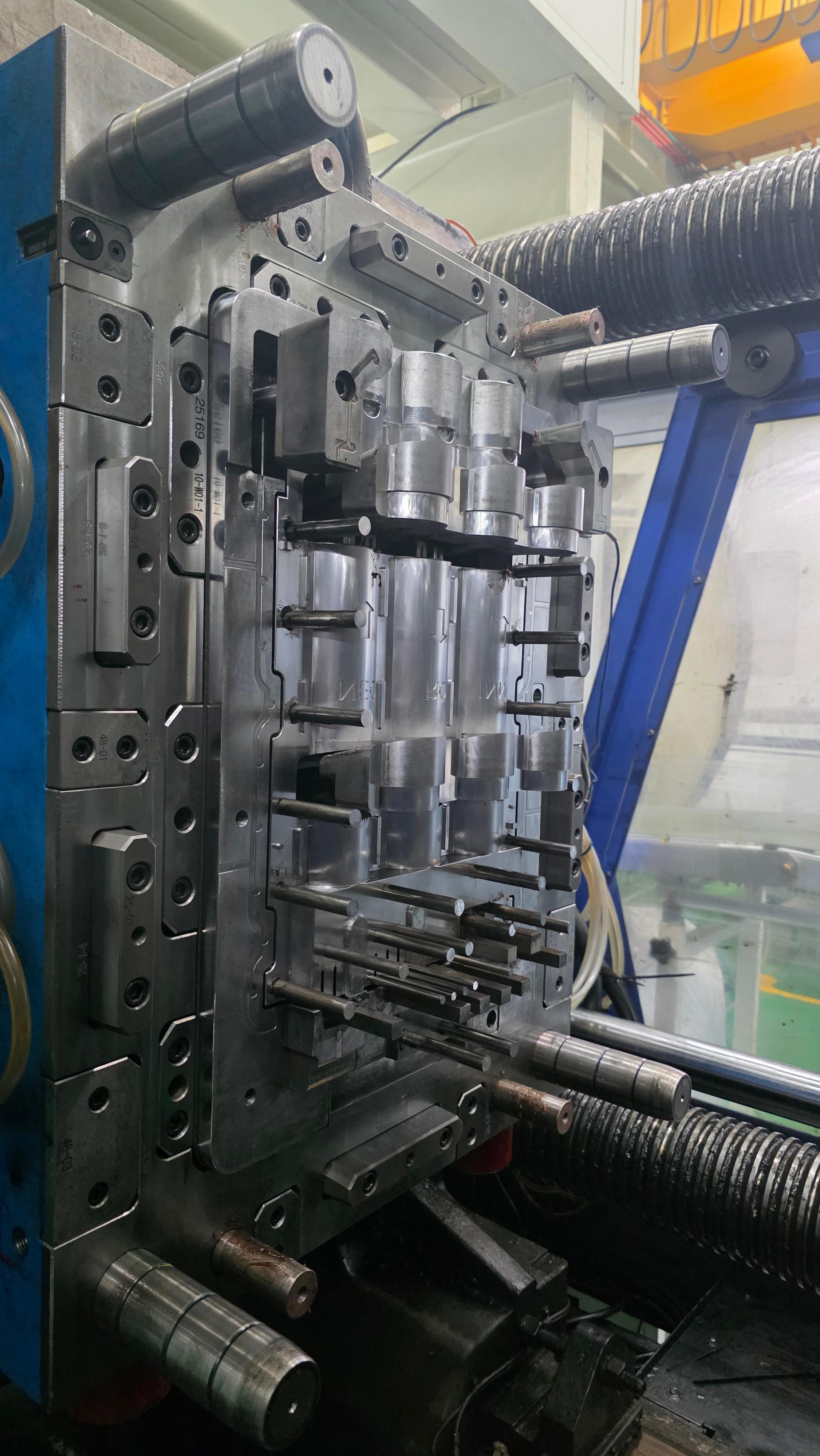

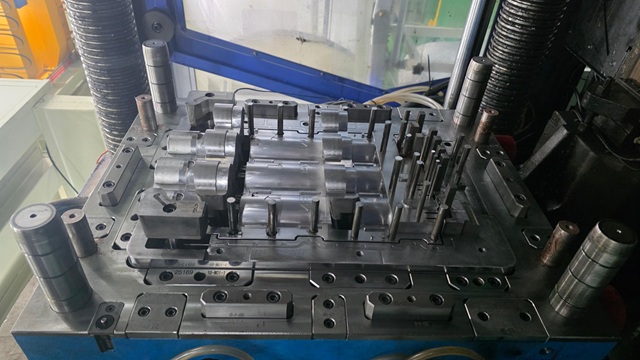

금형이라고 하면 단순히 쇳덩어리처럼 보이지만, 실제로는 크게 두 부분으로 나뉩니다. 바로 코어(Core)와 몰드 베이스(Mold Base)입니다. 코어란 제품의 형상이 새겨져 있는 금형의 핵심부를 말합니다. 쉽게 말해 제품 모양 자체를 품고 있는 부분이 코어입니다. 몰드 베이스는 이 코어를 감싸면서 금형 전체가 작동할 수 있도록 지지하는 구조물입니다. 기계로 비유하면 엔진이 코어, 엔진을 얹은 차체가 몰드 베이스라고 보면 됩니다.
제가 직접 금형 현장을 보면서 놀란 점은 금형 무게였습니다. 작은 제품은 30kg 수준이지만, 자동차 부품이나 대형 가전 제품처럼 복잡한 형상을 가진 금형은 30톤이 넘는 경우도 있습니다. 단단한 철에 형상을 새기는 작업은 정교한 공작기계로 하지만, 최종 조립과 미세 조정은 결국 숙련된 사람의 손끝으로 완성됩니다.
여기서 QDM(Quick Delivery Mold)이라는 방식도 알아두면 좋습니다. QDM이란 코어만 새로 제작하고 기존에 보유한 표준 몰드 베이스를 재활용하여 금형 비용과 납기를 줄이는 방식입니다. 금형비 절감이 목적일 때 자주 언급되는 방식이지만, 제 경험상 이건 외관 부품에는 추천하기 어렵습니다. 몰드 베이스를 공유하는 구조 특성상 외관 품질이 양산 금형 대비 떨어질 수 있기 때문입니다. 내장재나 샘플링 단계에서는 충분히 활용할 수 있지만, 소비자에게 직접 보이는 외장재에 QDM을 적용하는 것은 신중해야 합니다.
사출 금형에는 상측과 하측이라는 구분도 있습니다. 상측은 고정부로, 용융된 수지가 노즐을 통해 금형 안으로 들어오는 쪽입니다. 하측은 작동부로, 수지가 다 채워진 후 벌어지면서 제품을 밀어내는 역할을 합니다. 이때 이젝터 핀(Ejector Pin)이 등장합니다. 이젝터 핀이란 성형이 완료된 제품을 금형으로부터 분리시키기 위해 밀어주는 핀을 말합니다. 현장에서는 밀핀이라고도 부르는데, 정식 명칭은 이젝터 핀입니다.
패밀리 금형도 알아두면 유용합니다. 패밀리 금형이란 하나의 금형 안에 서로 다른 두 개 이상의 형상을 동시에 가공한 금형입니다. 부품별로 금형을 따로 만드는 것보다 비용을 아낄 수 있다는 장점이 있습니다. 다만 형상이 다른 제품들이 한 금형에 들어가다 보니, 투입되는 수지의 양이 비슷해야 금형 밸런스가 유지됩니다. 정밀도가 중요한 제품에는 맞지 않고, 생산 수량이 많지 않은 일반 소비재에 적합합니다.
금형 구조에서 반드시 알아야 할 핵심 포인트를 정리하면 다음과 같습니다.
- 코어: 제품 형상이 새겨진 핵심부, 금형의 심장
- 몰드 베이스: 코어를 감싸고 금형 작동을 지지하는 구조물
- QDM: 코어만 교체하고 몰드 베이스를 재사용하는 방식, 외장재에는 비추천
- 이젝터 핀(밀핀): 성형 후 제품을 금형에서 분리하는 핀
- 패밀리 금형: 하나의 금형에 여러 형상을 담아 비용 절감
파팅라인과 언더컷, 모르면 설계에서 막힙니다
제품을 개발하다 보면 금형 업체에서 "여기 파팅라인이 생깁니다", "이 구조는 언더컷입니다"라는 말을 듣게 됩니다. 처음엔 이 말이 무슨 의미인지 몰라서 고개만 끄덕인 적이 있습니다. 솔직히 이건 예상 밖으로 설계 결정에 꽤 큰 영향을 주는 개념이었습니다.
파팅라인(Parting Line)이란 금형의 상측과 하측이 맞닿는 접점, 즉 두 금형이 만나는 경계선을 말합니다. 금형이 닫혀 수지를 받고, 다시 벌어지면서 제품이 나오는 구조상 이 경계선에는 반드시 미세한 선이 남게 됩니다. 제품 외관에 이 선이 보이면 품질 문제로 이어질 수 있어서, 설계 단계에서 파팅라인을 제품의 하단면이나 눈에 띄지 않는 위치로 보내는 것이 일반적입니다. 제가 경험한 바로는, 파팅라인 위치 하나가 제품 외관 완성도를 꽤 크게 좌우했습니다.
게이트(Gate)도 마찬가지입니다. 게이트란 용융된 수지가 런너를 지나 제품 영역으로 최종 진입하는 입구를 말합니다. 제품 설계 도면에는 없어도 되는 부분이지만, 사출 성형 특성상 반드시 게이트 마크가 남게 됩니다. 그래서 게이트 위치를 비노출면으로 옮기거나 최대한 작게 만드는 것이 외관 품질 관리의 핵심입니다.
언더컷(Undercut)은 조금 더 입체적으로 이해해야 합니다. 언더컷이란 금형이 상하로 벌어질 때 제품 형상의 일부가 금형에 걸려서 자연스럽게 빠져나오지 못하는 구조를 말합니다. 컵처럼 위아래가 뚫린 형태는 금형이 상하로 열리면서 자연스럽게 빠집니다. 하지만 컵 중간에 손잡이나 홀이 있으면, 금형이 열릴 때 그 부분이 걸리게 됩니다. 이런 경우 슬라이드(Slide)라는 별도의 장치를 추가해야 합니다. 슬라이드란 금형이 열릴 때 측면으로 움직이며 언더컷 부분을 먼저 분리해주는 장치입니다.
슬라이드가 하나 추가될 때마다 금형 제작비가 올라갑니다. 제 경험상 이건 생각보다 비용 차이가 꽤 납니다. 그래서 제품 형상을 조금만 바꿔서 언더컷을 없앨 수 있다면 그 방향이 훨씬 유리합니다. 국내 금형 제작 기술은 이미 세계적인 수준으로, 복잡한 언더컷 구조도 변형 코어나 슬라이드를 활용해 충분히 구현 가능합니다. 실제로 우리나라의 금형 및 공작기계 산업은 가전, 자동차, 의료기기, 조선 등 거의 모든 제조업과 연결되어 있으며, 국내 금형 산업의 수출 규모는 꾸준히 성장세를 유지하고 있습니다(출처: 한국금형공업협동조합).
사출 성형 과정에서 불가피하게 생기는 흔적은 크게 세 가지입니다.
- 게이트 마크: 수지가 들어오는 입구 흔적, 비노출면으로 위치 조정
- 이젝터 핀 흔적: 제품 내측 또는 하단면에 배치하여 최소화
- 파팅라인: 상측·하측 금형이 만나는 경계선, 하단면으로 몰아서 처리
국내 제조업 통계에 따르면, 국내 플라스틱 사출 성형 업체 수는 수천 개에 달하며 금형 관련 산업 종사자도 수만 명 수준입니다(출처: 통계청). 이렇게 큰 산업임에도 일반 소비자는 물론 제품 기획자조차 기본 용어를 모른 채 금형 업체와 미팅을 하는 경우가 많습니다. 저도 처음 그랬으니 부끄러운 이야기는 아닙니다만, 이 용어들을 알고 들어가면 미팅의 질이 완전히 달라집니다.
금형 용어를 모른 채 개발을 진행하면, 설계 단계에서 놓쳐야 할 것들을 놓치고 나중에 금형 수정 비용으로 돌아오는 경우가 생깁니다. 코어, 몰드 베이스, 파팅라인, 언더컷, 게이트, 이젝터 핀. 이 여섯 가지만 제대로 이해해도 금형 업체와의 대화에서 훨씬 주도적으로 움직일 수 있습니다. 처음 봤을 때 그 신기함을 지금도 기억하고 있습니다. 그 호기심 하나가 지금의 저를 만들었습니다. 제품 개발을 앞두고 있다면, 금형 현장을 한 번 직접 방문해 보시길 권합니다. 백 번 설명 듣는 것보다 한 번 눈으로 보는 게 훨씬 빠릅니다.
